51单片机LED数码管

article/2025/9/23 14:52:39

LED显示器分为共阴极（发光二极管所有的阴极连接在一起）和共阳极（所有的阳极都连接在一起）两种。
共阴高电平有效
共阳低电平有效
在这里插入图片描述
char led[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
共阴接法0~9
共阳取反就行

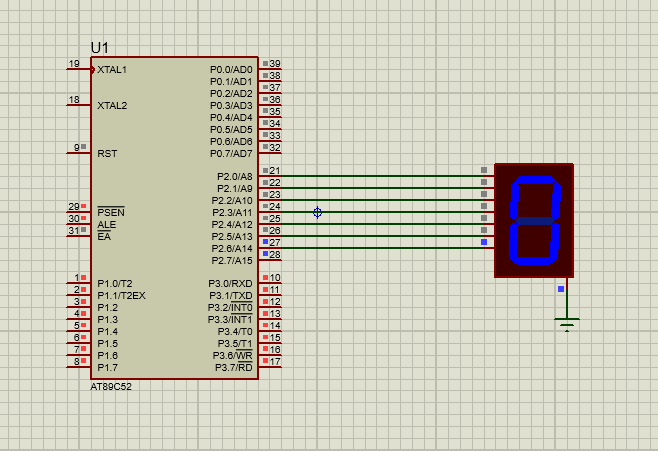

静态显示
在这里插入图片描述

#include <REGX52.H>
#include <intrins.h>
unsigned char led[] = {0x3f,0x06,0x5b,0x4f,0x66,0x7d,0x07,0x7f,0x6f}; // 1~9
void delay(unsigned int time)		//@11.0592MHz
{unsigned char i, j;while(time){_nop_();i = 2;j = 199;do{while (--j);} while (--i);time--;
}
}
void seg()
{int i = 0;for(i = 0;i<5;i++){P2=led[i];delay(500);}
}
void main()
{while(1){seg();}
}

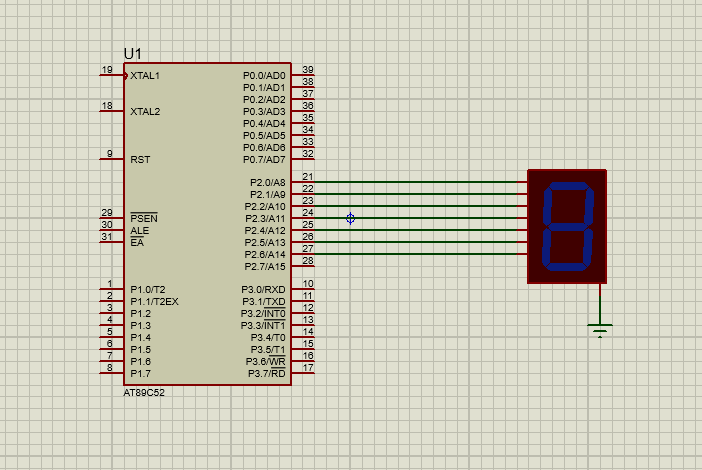

led从0~9依次显示
在这里插入图片描述

动态显示：利用视觉暂留
在这里插入图片描述

#include <REGX52.H>
#include <intrins.h>
unsigned char led[] = {0x3f,0x06,0x5b,0x4f,0x66,0x7d,0x07,0x7f,0x6f}; // 1~9
unsigned char str[] = {0x76,0x79,0x38,0x38,0x3f};//hello
unsigned char bi[] = {0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07}; //0~1
void delay(unsigned int time)		//@11.0592MHz
{unsigned char i, j;while(time){_nop_();i = 2;j = 199;do{while (--j);} while (--i);time--;
}
}void seg()
{int i = 0;for(i = 0;i<5;i++){P3=bi[i];P2=str[i];delay(5);}
}
void main()
{while(1){seg();}
}

在这里插入图片描述

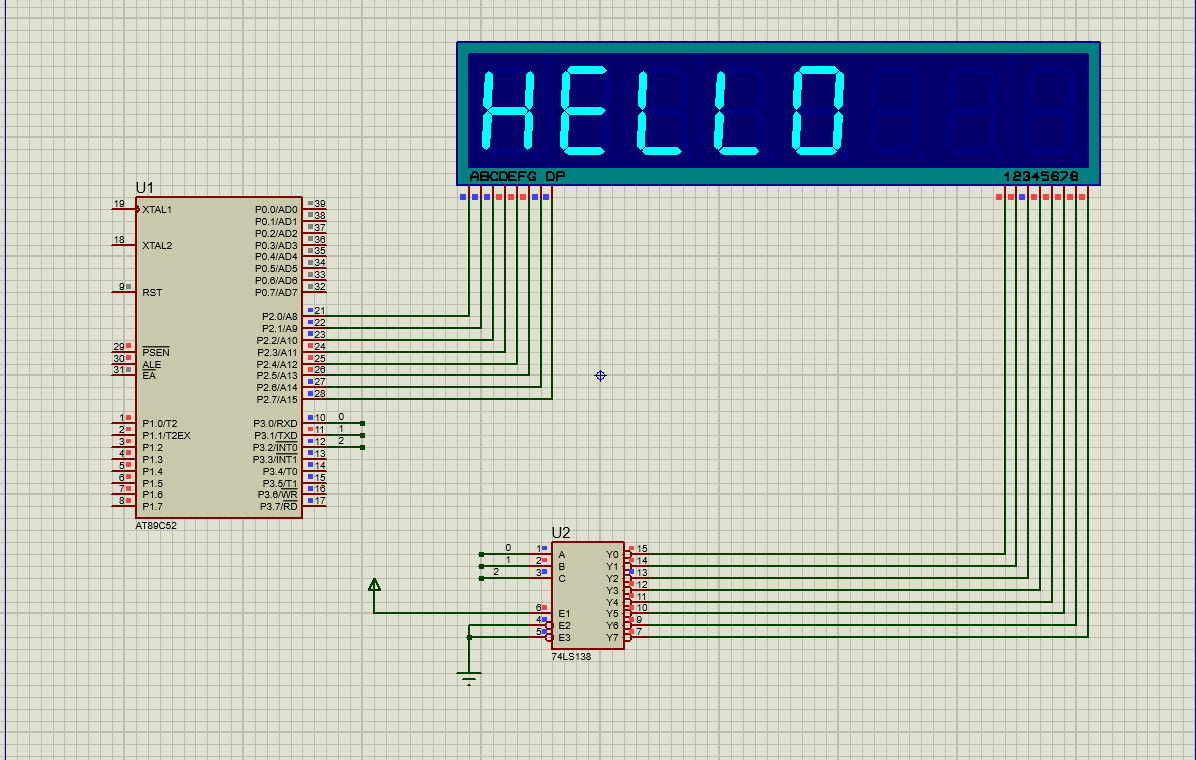

Proteus里数码管用7seg搜
U2是一个38译码器，E1接高电平，E2，E3接低电平，译码器开始工作
这个led的12345678是片选，就是led中的8个数码管能不能用，接高电平就代表能用。A~G还有DP是位选。
看起来是一个HELLO的一起显示，实际上是单独分别显示的，只是因为太快了骗过了眼睛。所以delay的延时时间要比较短。

在这里插入图片描述

在这里插入图片描述

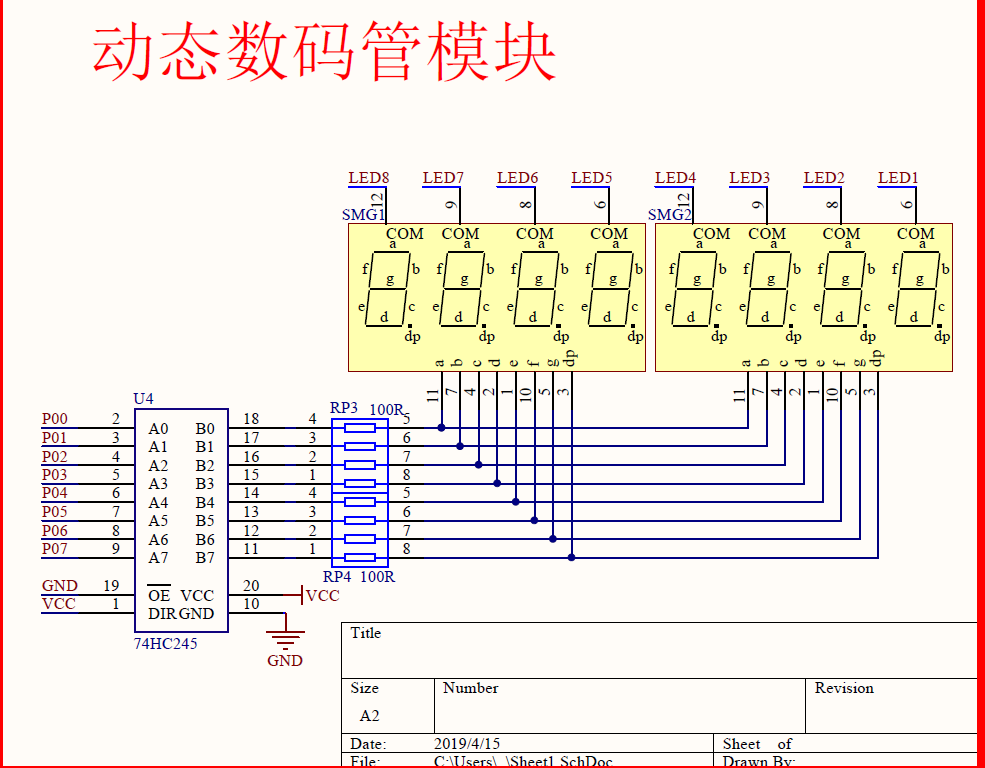

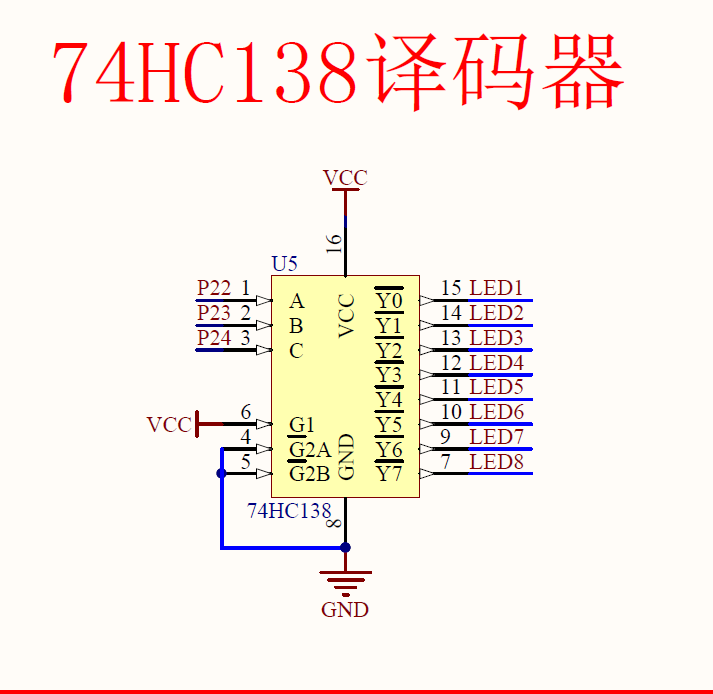

这是普中开发板的原理图。具体内容就是74HC138是一个38译码器.根据P24P23P22的顺序，如果这里输入000，那么Y0非被选中，LED1就是低电平，LED2~8是高电平。低电平驱动效率比较好，所以大多数都是低电平驱动。LED1对应第8个数码管。这里同样是分位选和片选，38译码器主要是选择第几个数码管亮，而数码管怎么亮取决于P00-P07.然后看数码管是共阴还是共阳接法。
共阴
char led[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
按abcdefg的顺序编码然后形成0~9

#include <REGX52.H>
unsigned int m[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//0~9数码管void delay(unsigned int ms){int i,j;for(i=0;i<ms;i++){for(j=0;j<130;j++);}
}
void sed(unsigned char location,number){  //位置，数字switch(location){case 1:P2_4=1;P2_3=1;P2_2=1;break; //7 LED8 第一片case 2:P2_4=1;P2_3=1;P2_2=0;break; //6 LED7 2case 3:P2_4=1;P2_3=0;P2_2=1;break; //5      3case 4:P2_4=1;P2_3=0;P2_2=0;break; //4      4case 5:P2_4=0;P2_3=1;P2_2=1;break; //3      5case 6:P2_4=0;P2_3=1;P2_2=0;break; //2      6case 7:P2_4=0;P2_3=0;P2_2=1;break; //1      7case 8:P2_4=0;P2_3=0;P2_2=0;break; //0      8}P0=m[number];
}
void main()
{while(1){sed(1,2);//第一位显示2}
}

在这里插入图片描述
动态显示

#include <REGX52.H>
unsigned int m[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//0~9数码管void delay(unsigned int ms){int i,j;for(i=0;i<ms;i++){for(j=0;j<130;j++);}
}
void sed(unsigned char location,number){  //位置，数字switch(location){case 1:P2_4=1;P2_3=1;P2_2=1;break; //7 LED8 第一片case 2:P2_4=1;P2_3=1;P2_2=0;break; //6 LED7 2case 3:P2_4=1;P2_3=0;P2_2=1;break; //5      3case 4:P2_4=1;P2_3=0;P2_2=0;break; //4      4case 5:P2_4=0;P2_3=1;P2_2=1;break; //3      5case 6:P2_4=0;P2_3=1;P2_2=0;break; //2      6case 7:P2_4=0;P2_3=0;P2_2=1;break; //1      7case 8:P2_4=0;P2_3=0;P2_2=0;break; //0      8}P0=m[number];
}
void main()
{while(1){sed(1,2);delay(4);sed(2,2);delay(4);sed(3,4);delay(4);sed(4,7);delay(4);
}}
