stm32串口通信
- 串口协议和RS—232标准
- RS232电平与TTL电平的区别
- USB/TTL转RS232
- CH340串口安装
- 安装stm32cubemx并编写程序
- 实现led灯的周期闪烁
- 用stm32完成USART串口通信
- 接下来进行波形观察
- 总结
- 两个工程完整代码
串口协议和RS—232标准
串口通信协议：是指规定了数据包的内容，内容包含了起始位、主体数据、校验位及停止位，双方需要约定一致的数据包格式才能正常收发数据的有关规范。在串口通信中，常用的协议包括RS-232、RS-422和RS-485
RS—232标准：RS232接口是9针（或引脚），通常是TxD和RxD经过电平转换得到的。因此，要想使得芯片与PC机的RS232接口直接通信，需要也将芯片的输入输出端口也电平转换成rs232类型，再交叉连接。尽管PC机和芯片都有TXD和RXD引脚，但是通常PC机（或上位机）通常使用的都是RS232接口（通常为DB9封装），因此不能直接交叉连接。
RS232电平与TTL电平的区别
TTL标准：
TTL器件输出低电平要小于0.8V，高电平要大于2.4V。输入，低于1.2V就认为是0，高于2.0就认为是1。
RS232标准：
逻辑1的电平为-3～-15V，逻辑0的电平为+3～+15V，注意电平的定义反相了一次
USB/TTL转RS232
| USB转TTL | STM32F103C8T6 |
|---|---|
| GND | G |
| 3V3 | 3V3 |
| RXD | PA9 |
| TXD | PA10 |
CH340串口安装

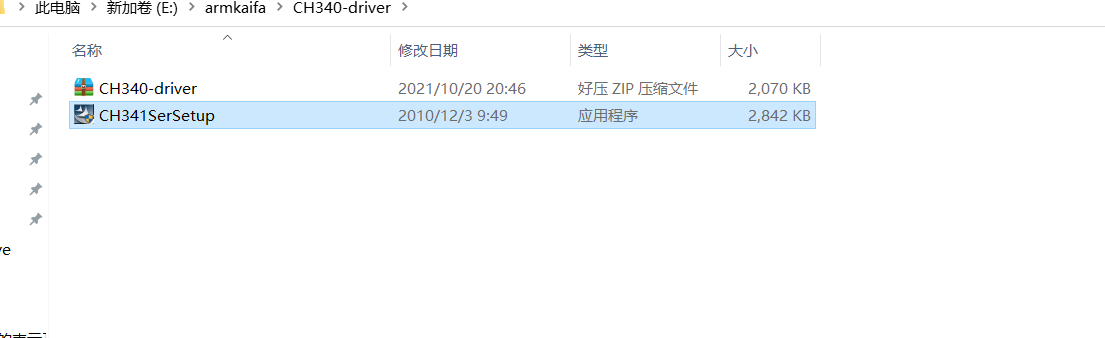

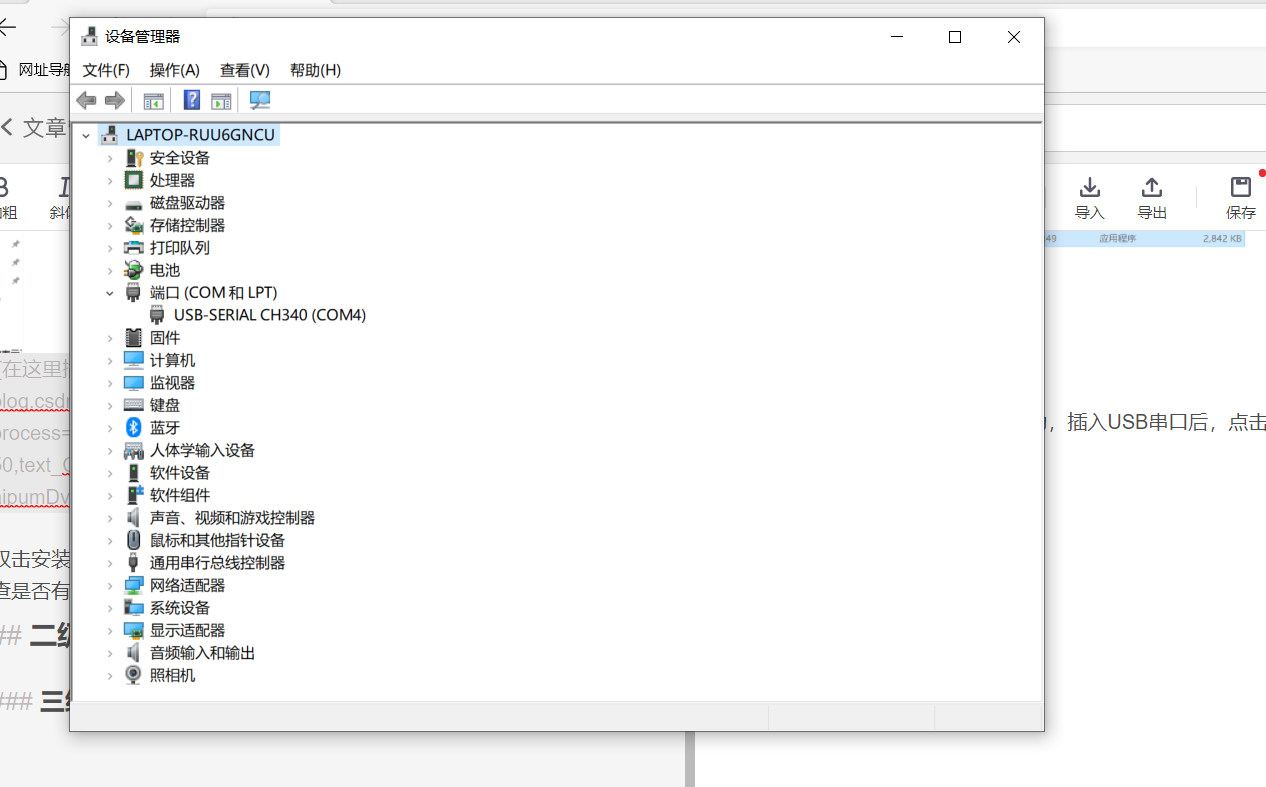

双击安装即可，检查是否安装成功，插入USB串口后，点击设备管理器，检查端口是否有CH340
安装stm32cubemx并编写程序
链接：STM32CubeMX - STM32Cube initialization code generator - STMicroelectronics
傻瓜式安装，把所有的框都选上

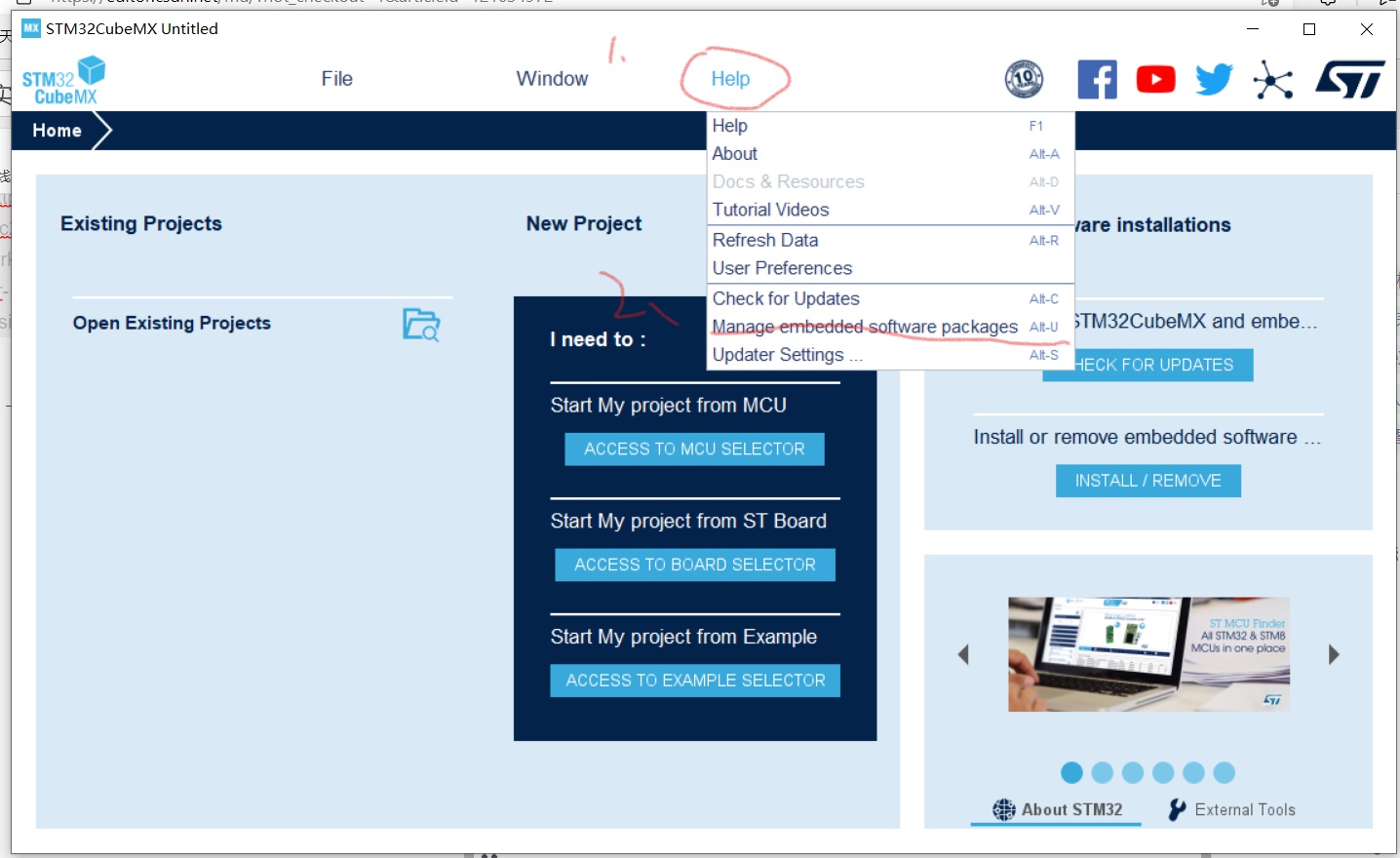

安装完成后，点击help，下载依赖包

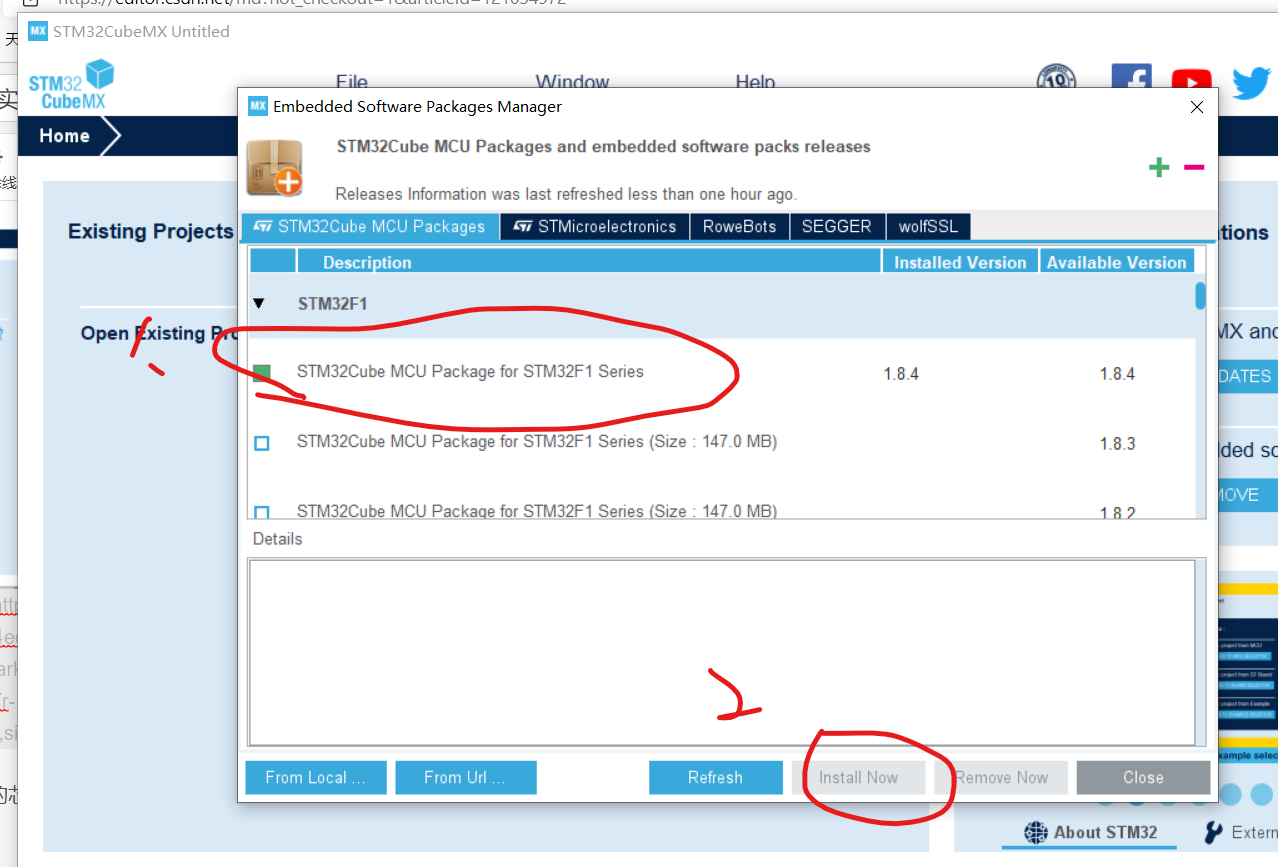

下载完成后，选择自己的芯片，选择前面的复选框下载，绿色代表下载好了
你们选择后，点击install now就行

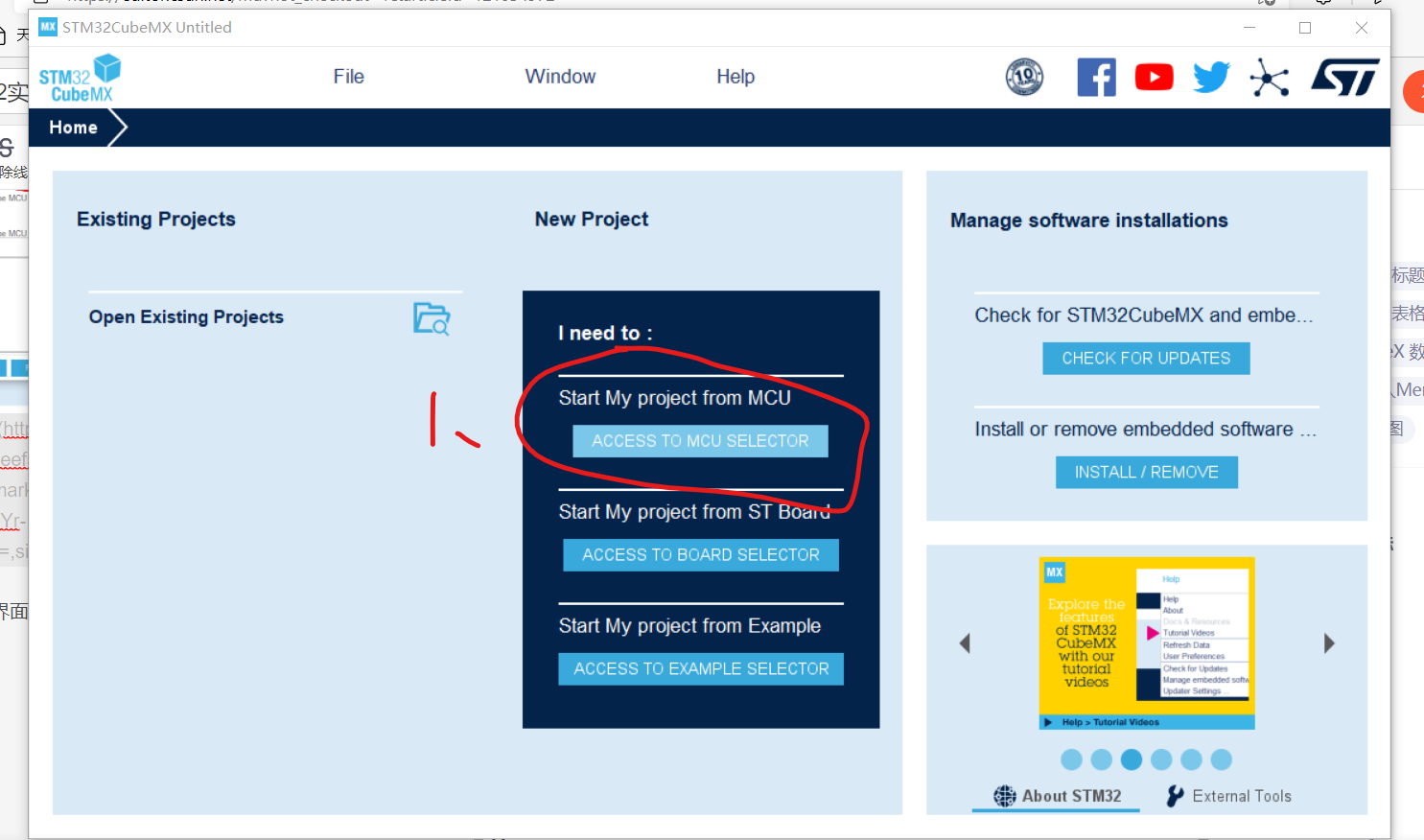

下载完成后回到home界面。点击图中的地方，创建新项目

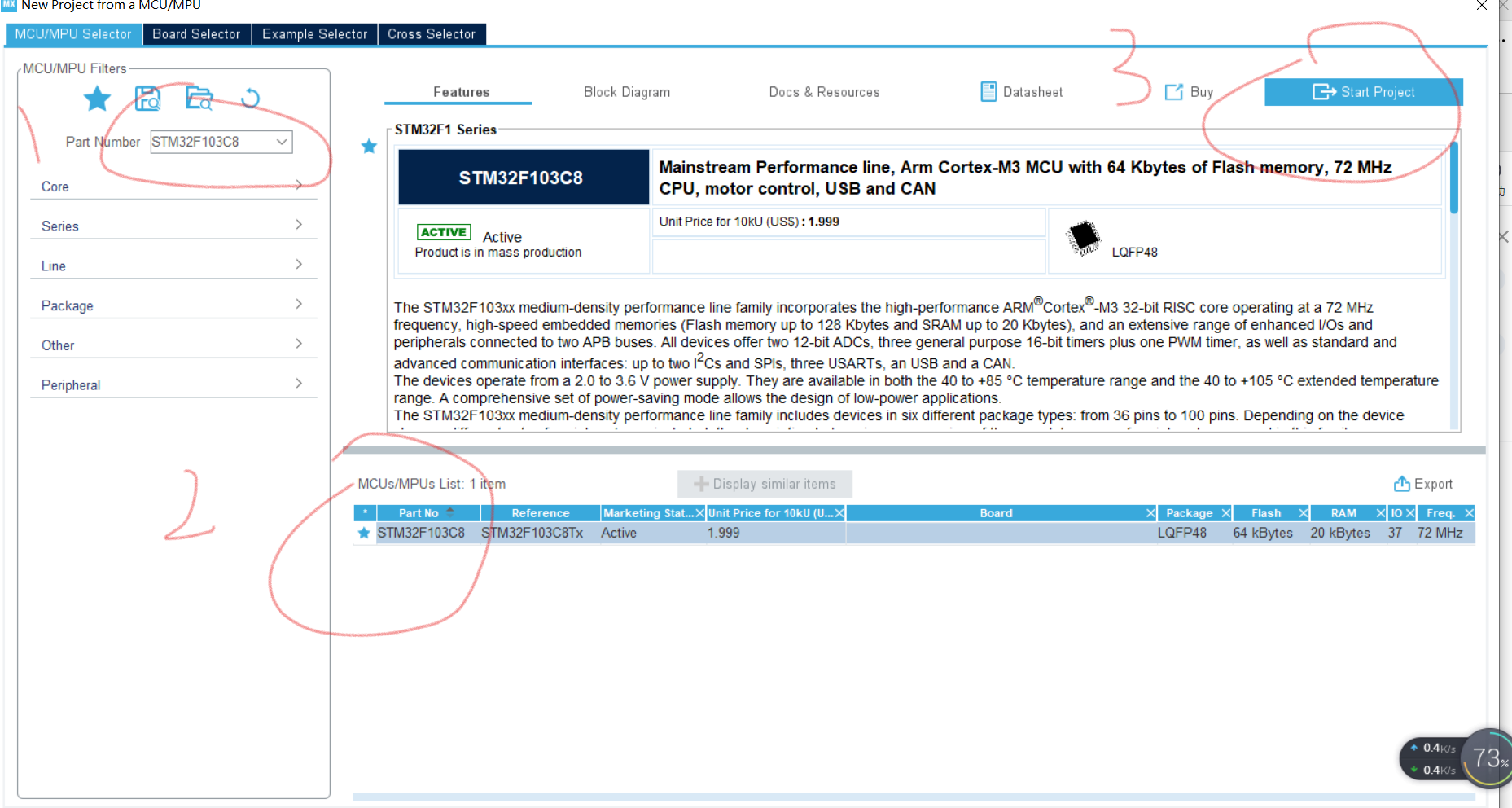

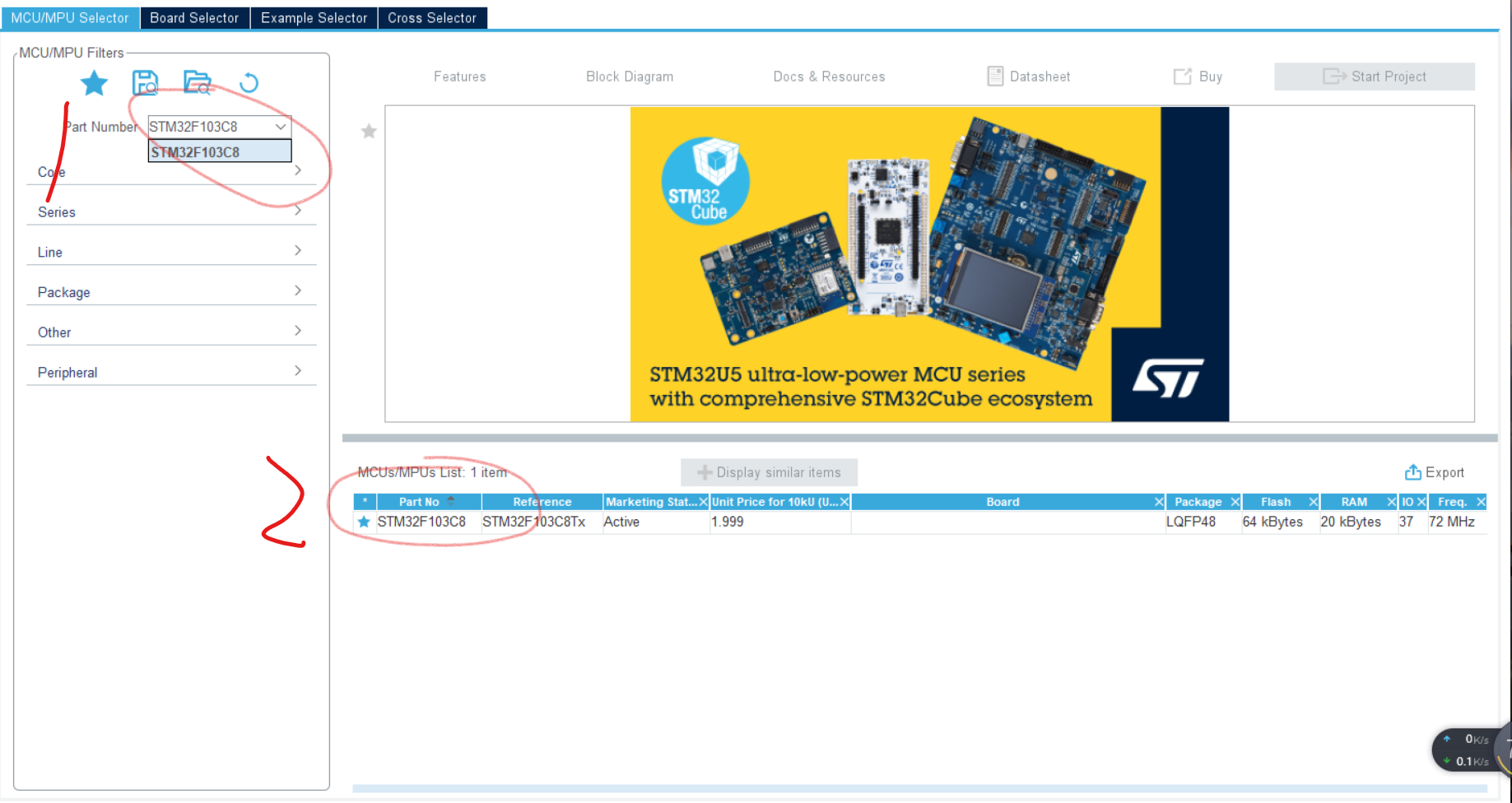

点击part name输入自己的芯片，以stmc8t6
为例，之后中间出现的信息点击之后，在点击start project

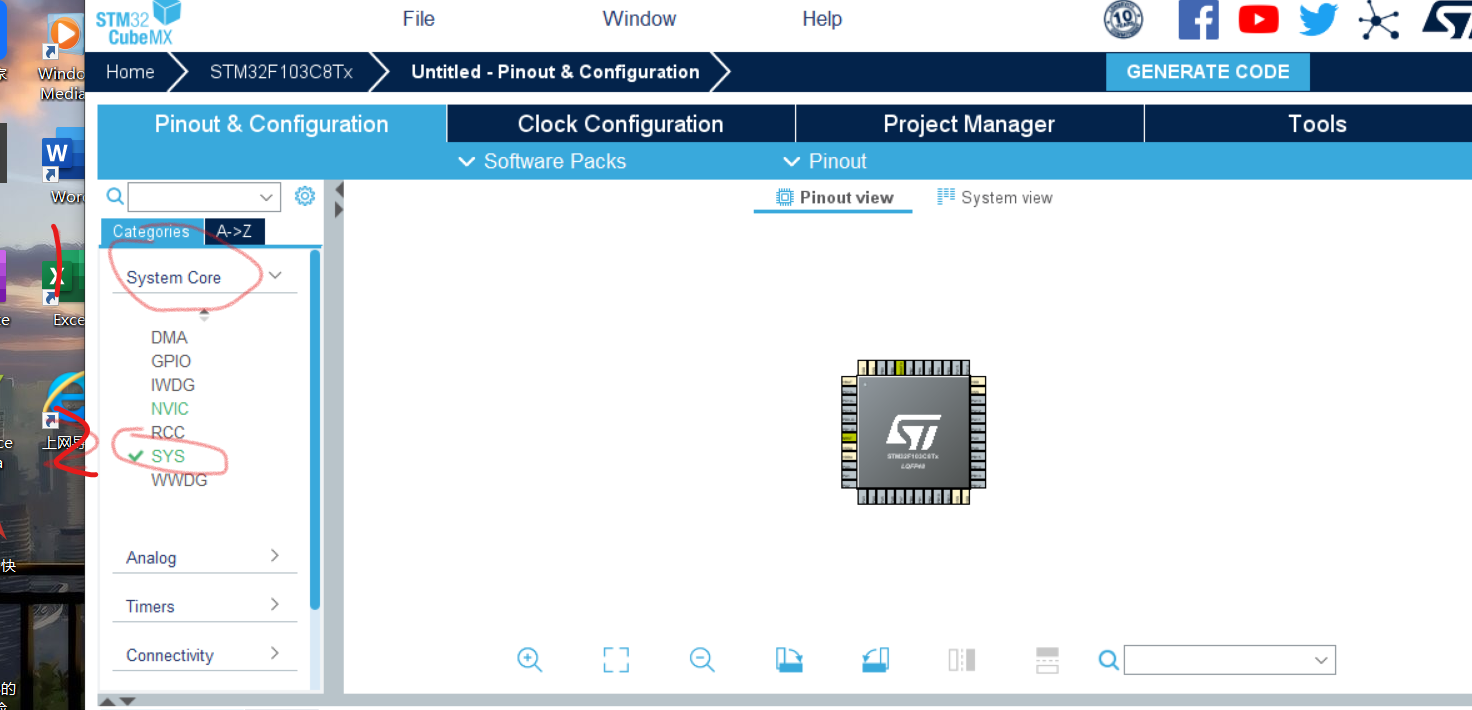

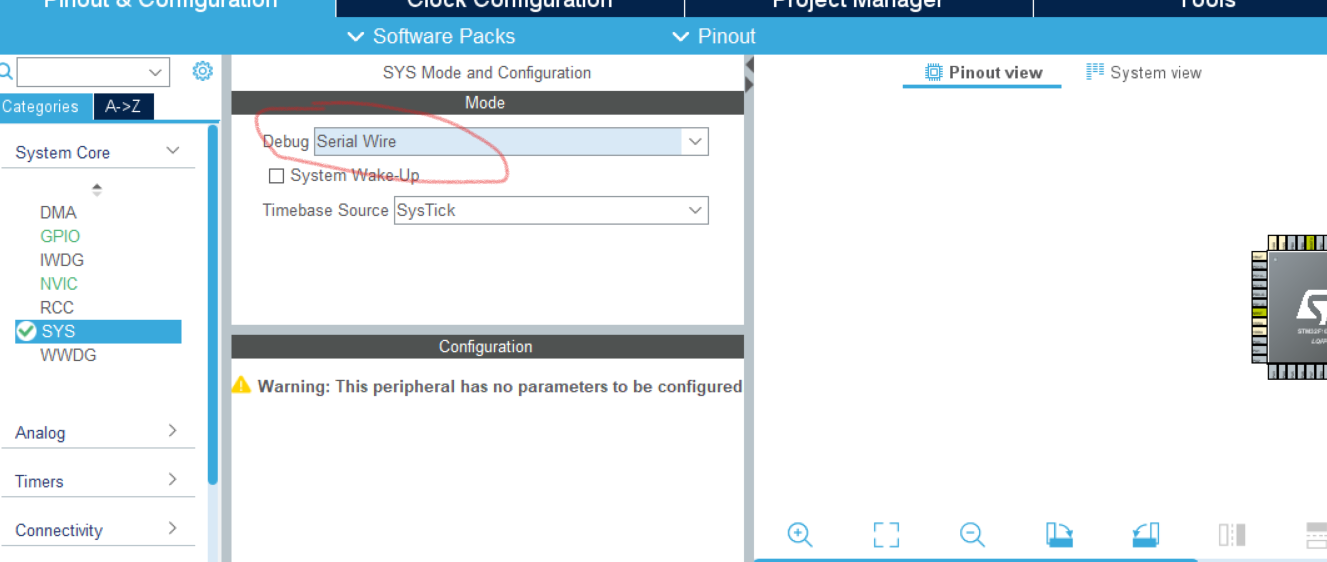

点击system core，进入里面的sys，在debug那里选择serial wire

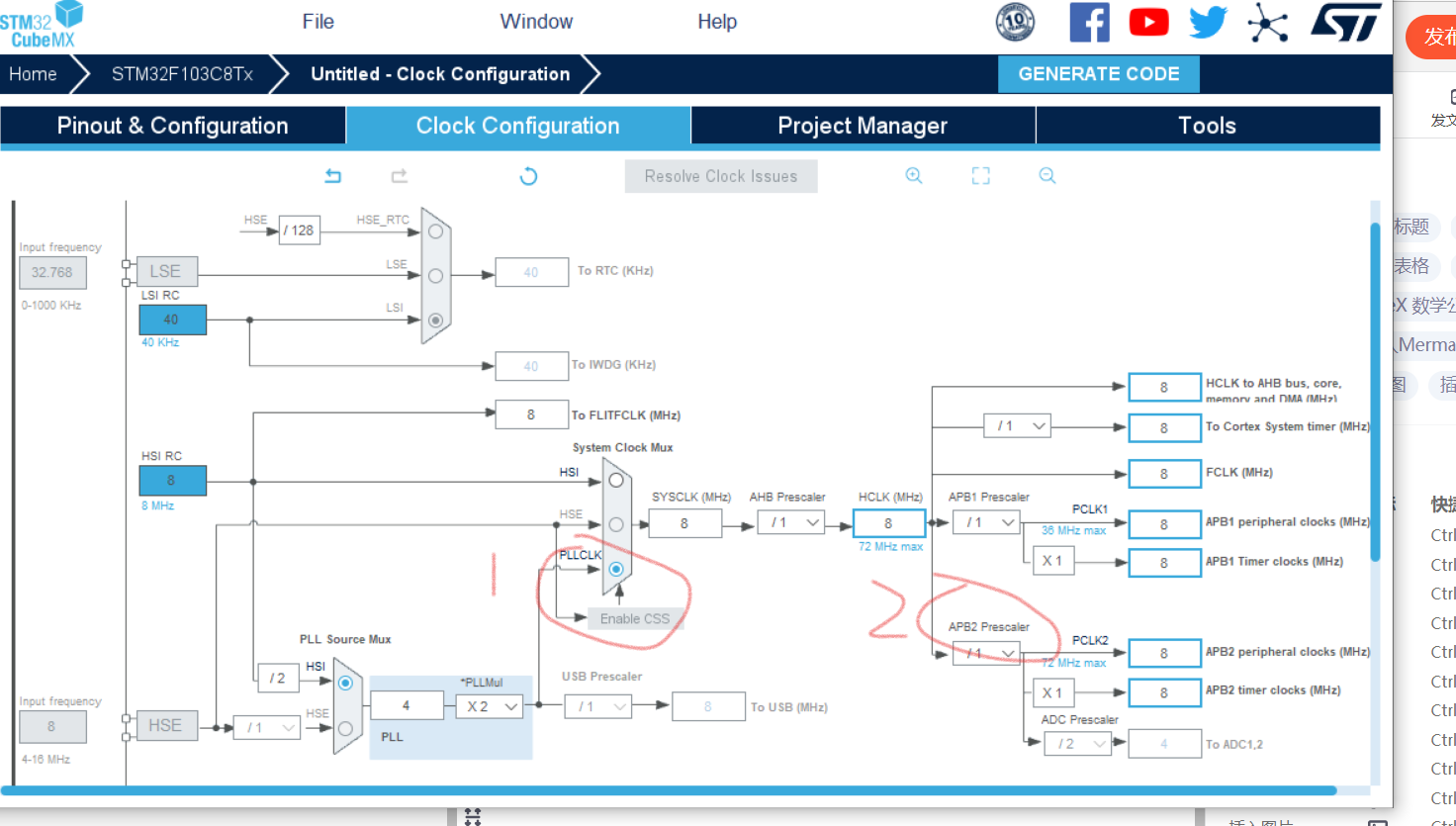

接下来进行配置时钟，进入rcc，有两个时钟hse，lse，我们要用GPIO借口，这些接口在APB2里

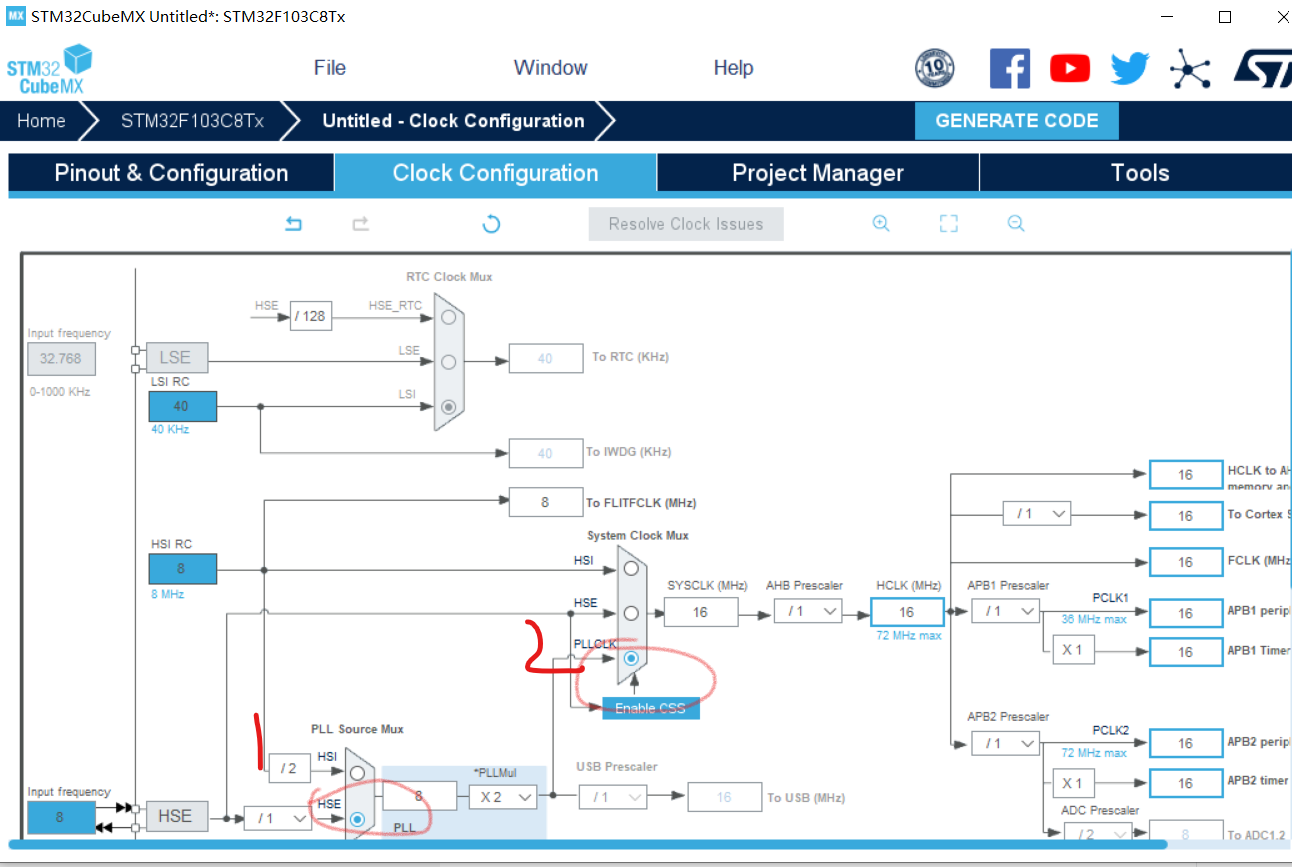

观察时钟架构，APB2由hse时钟控制，同时在这个界面把PLLCLK右边选上

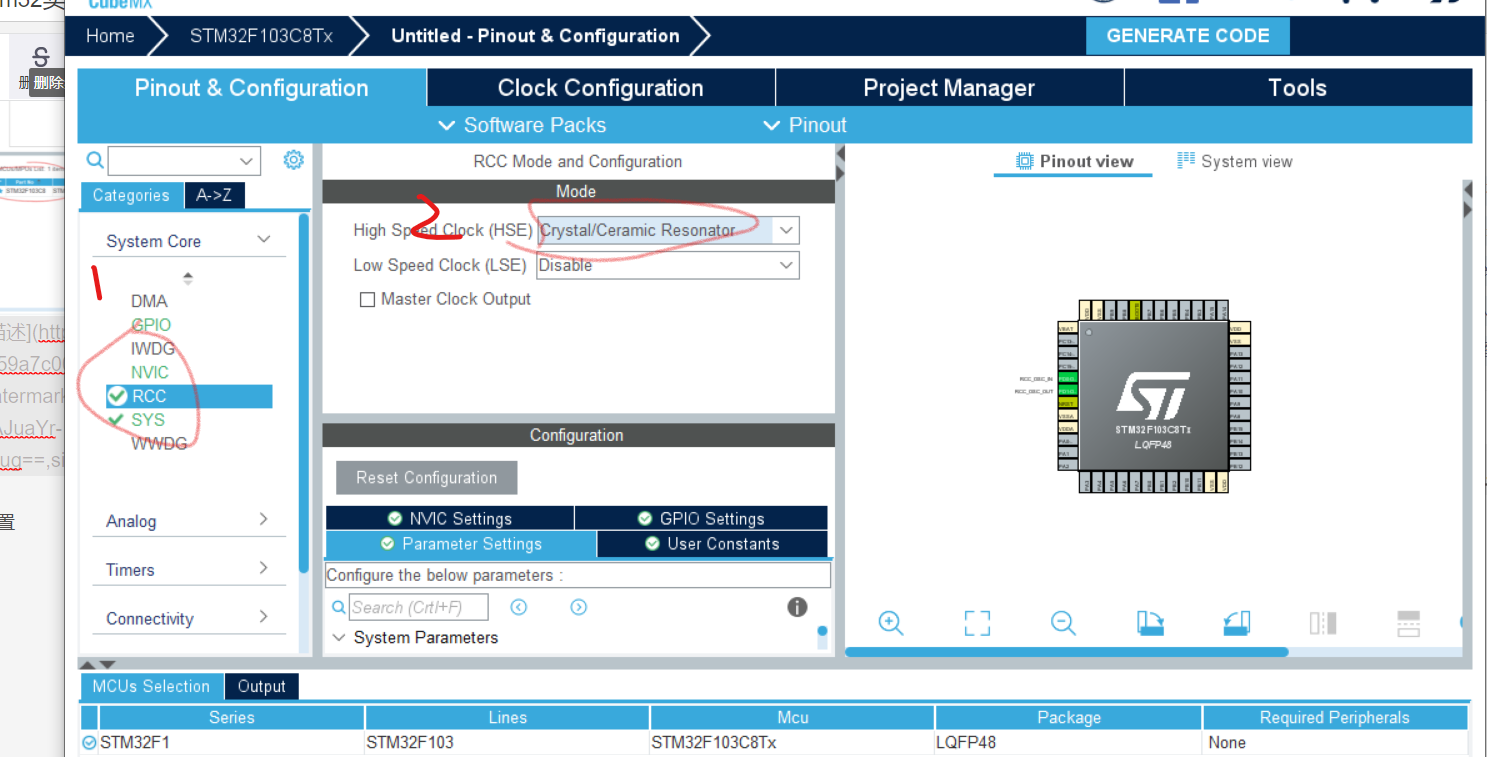

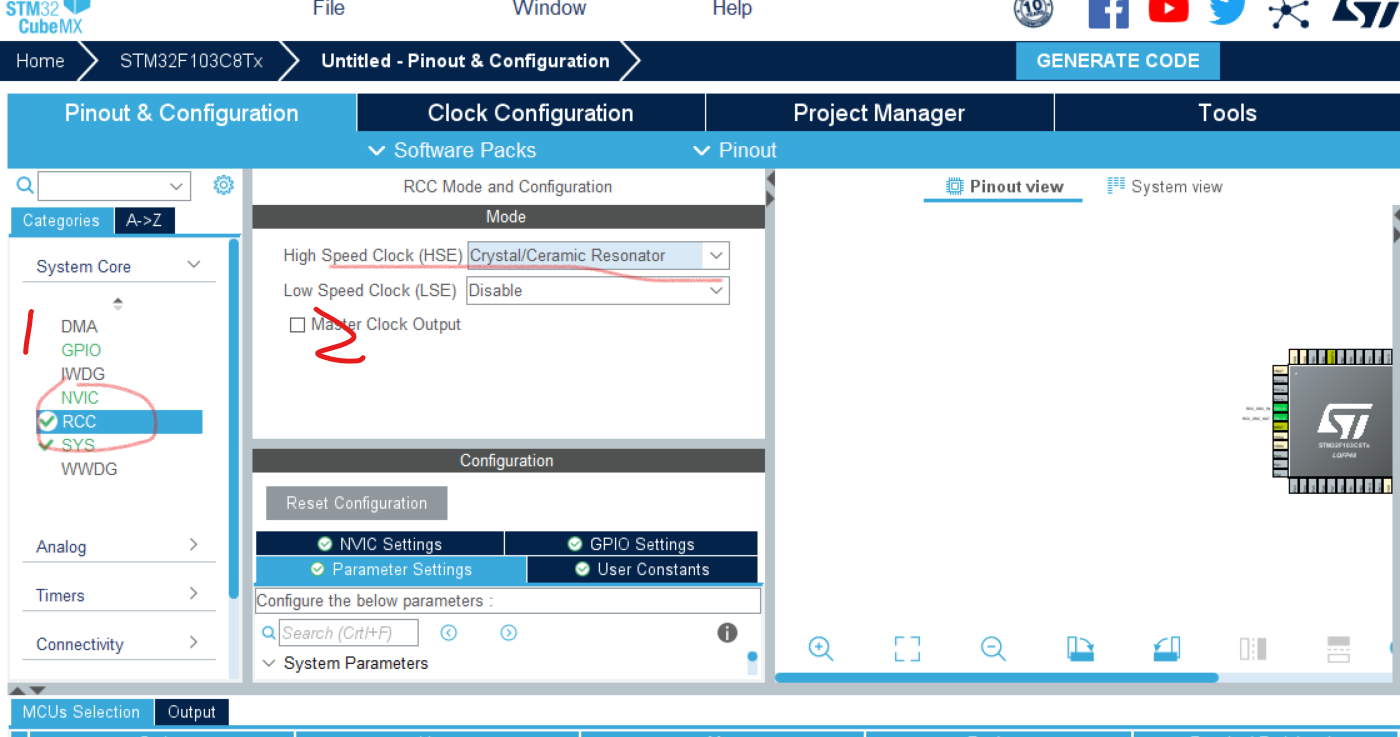

所以我们把hse那里设置为crystal/ceramic resonator就行了

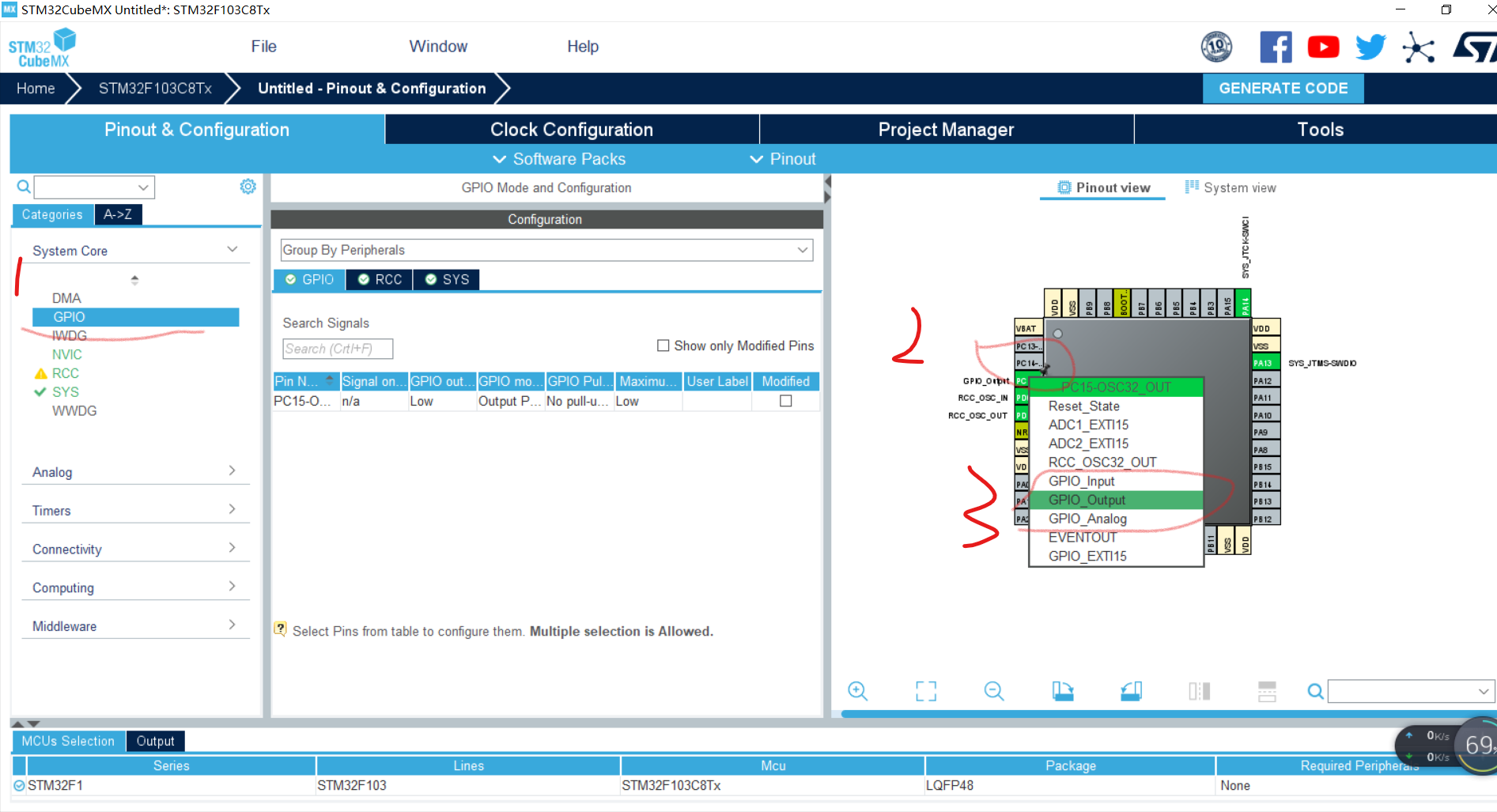

接下来就是点击相应的引脚设置输出寄存器，output哪一项，一共三个PA7
PB9 PC15

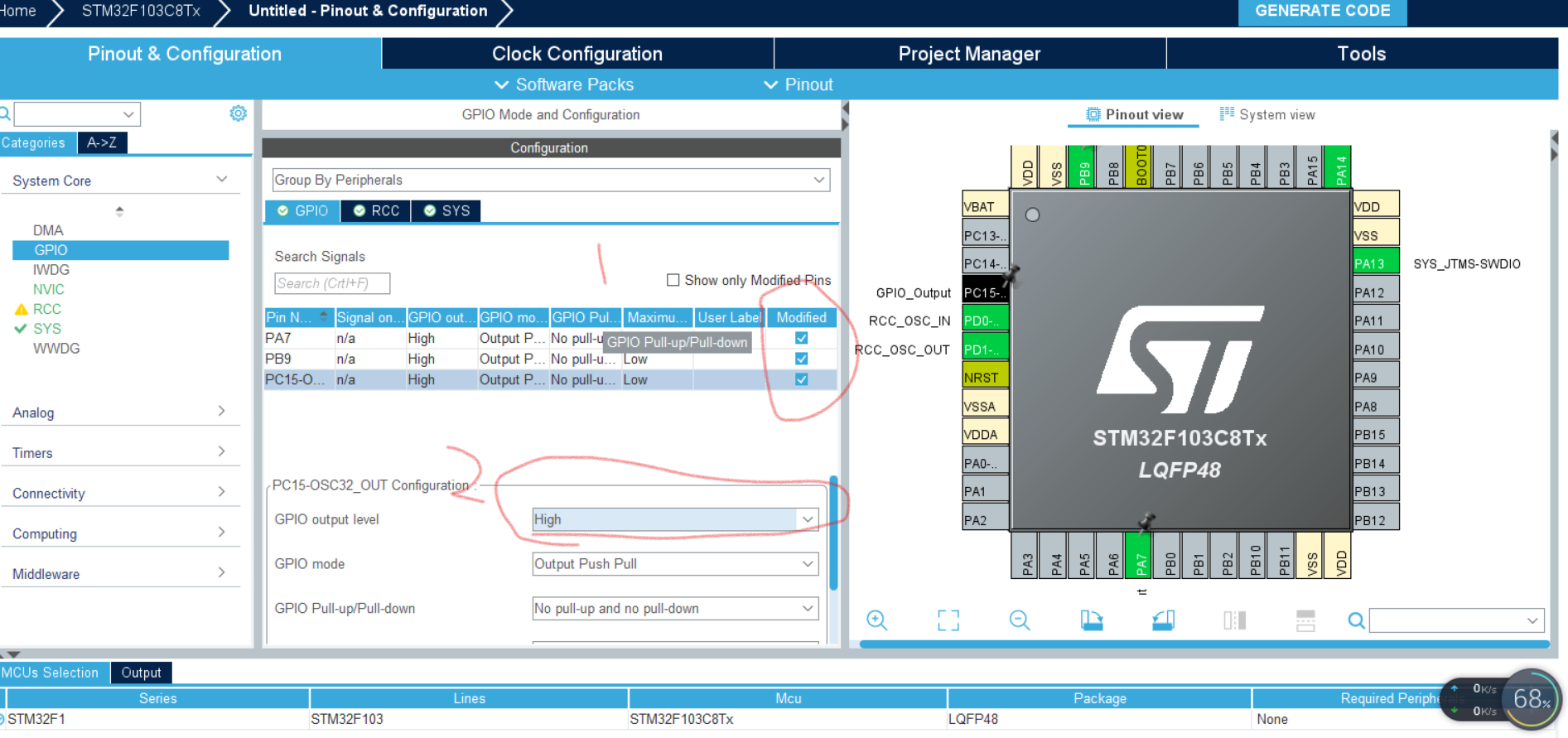

接下来点击system core里的GPIO，点击引脚名，把输出等级改为hight
mode不用改

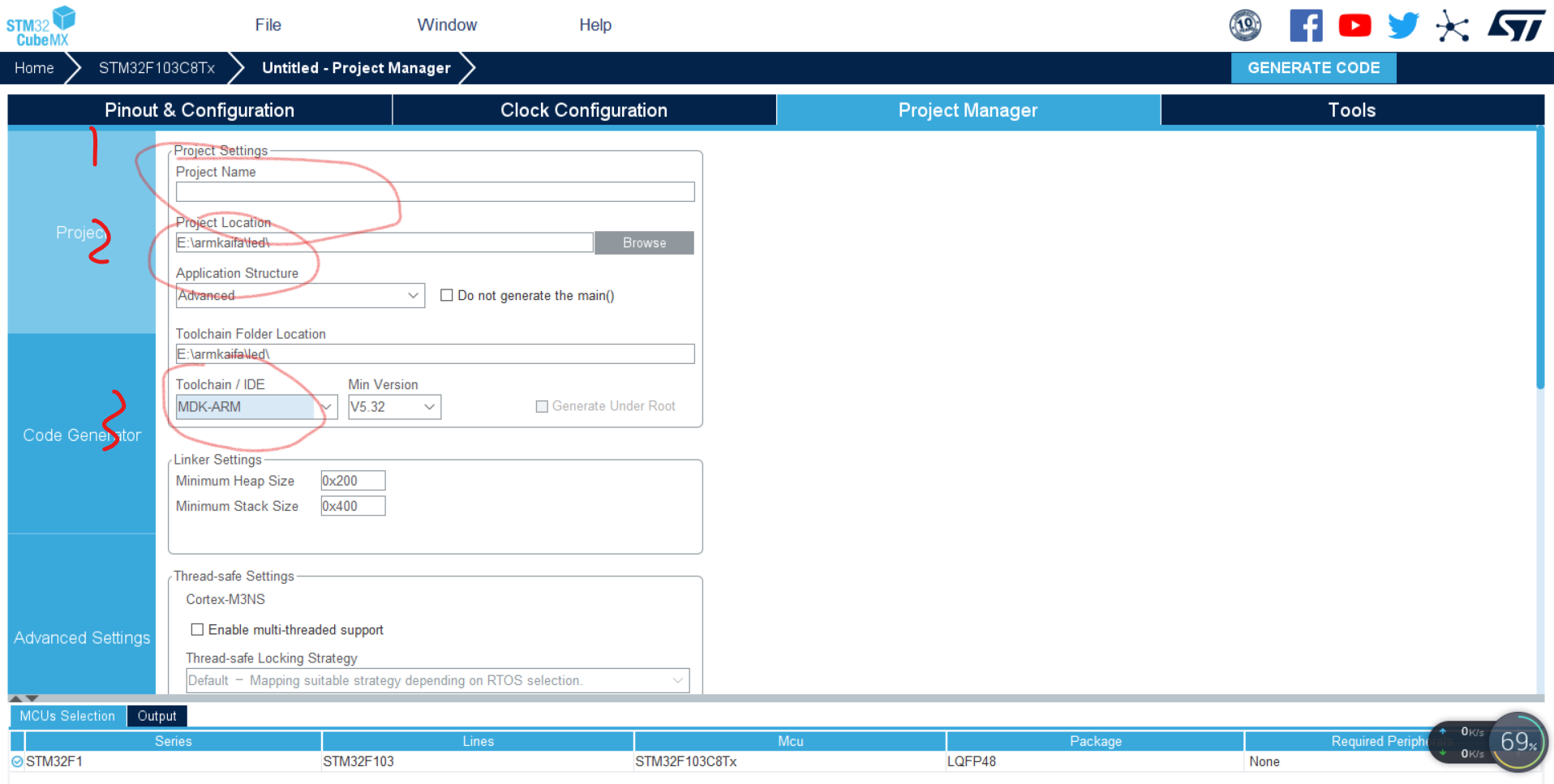

点击project manager 配置好自己的路径名和项目名，然后改IDE为MDK—ARM

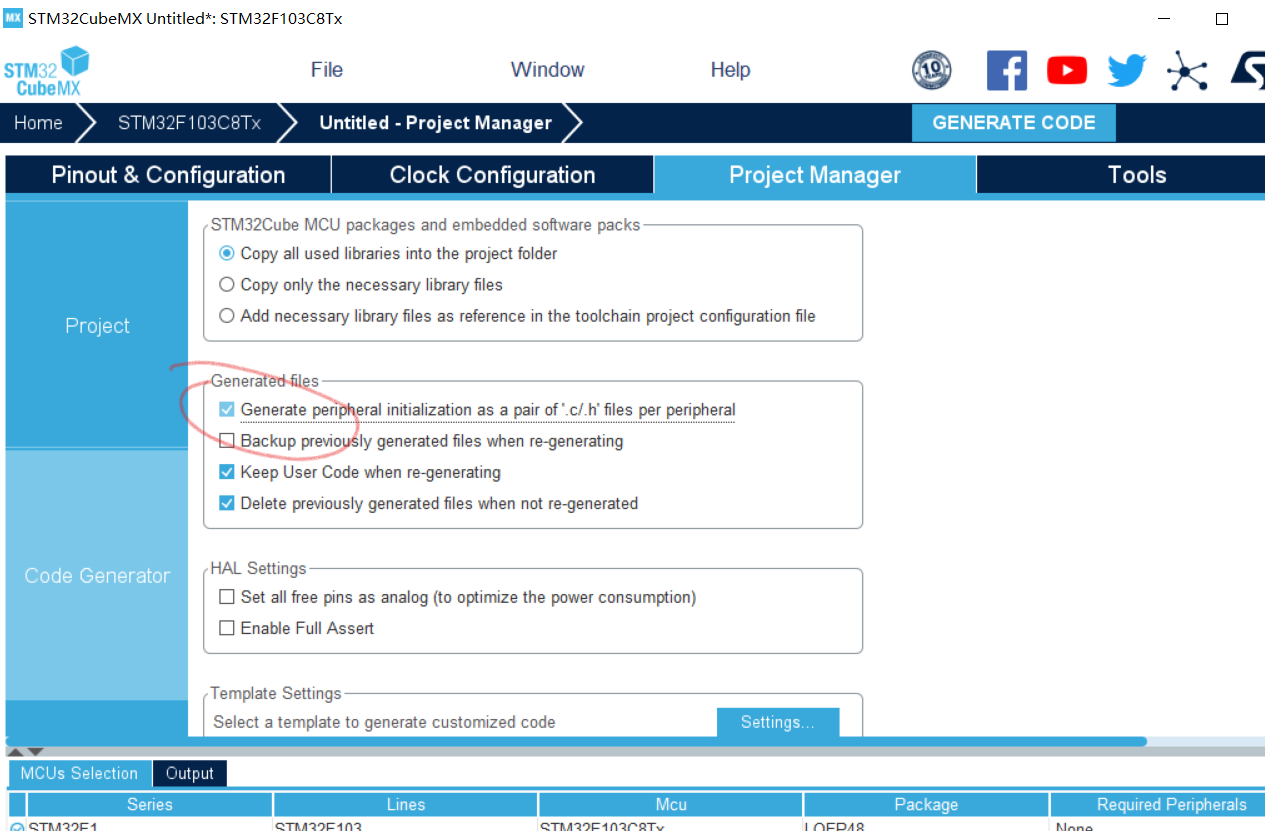

进入code generate界面，选择生成初始化文件.c/.h，之后在点击generate code就行了

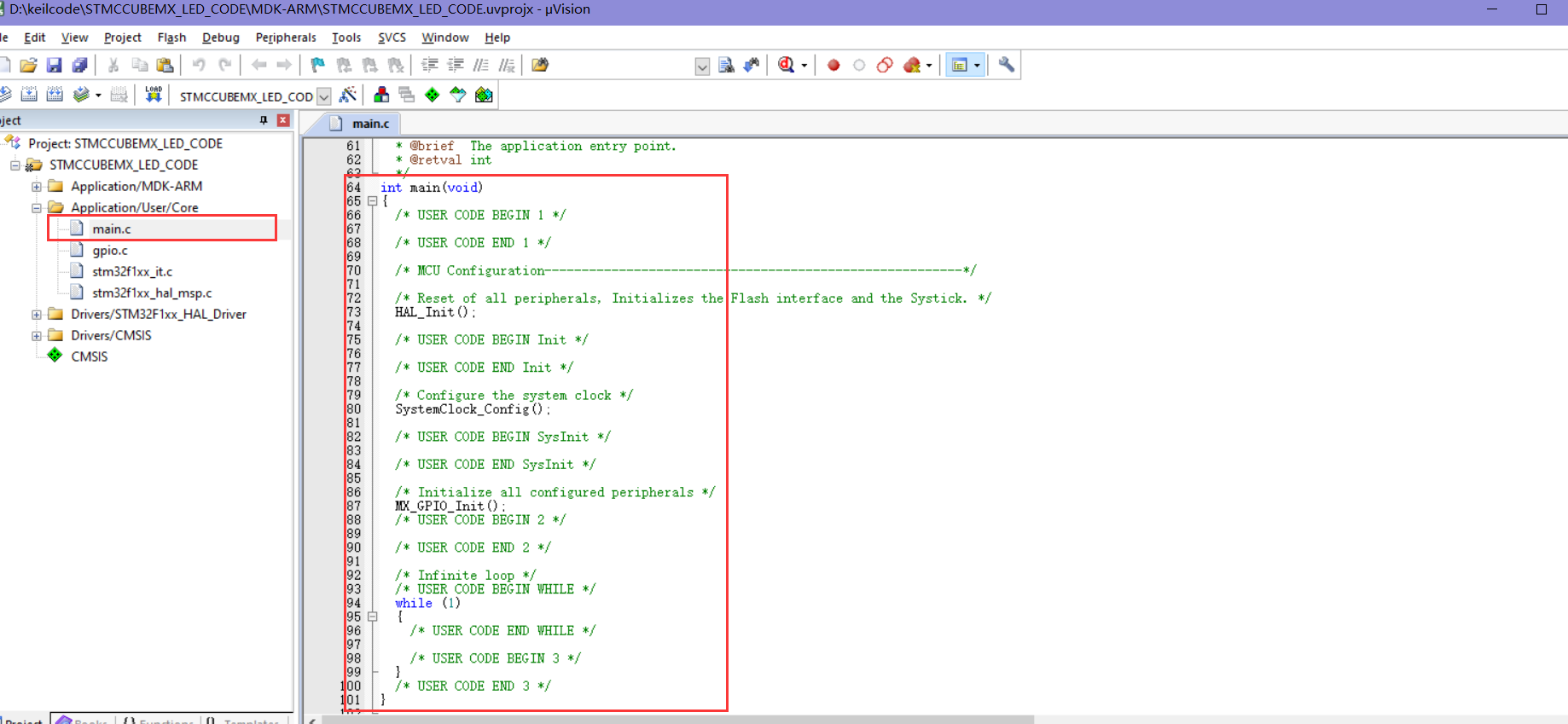

打开刚刚生成的项目将main.c的主函数部分用下列函数代替
SystemClock_Config();//系统时钟初始化MX_GPIO_Init();//gpio初始化while (1){ HAL_GPIO_WritePin(GPIOA,GPIO_PIN_7,GPIO_PIN_RESET);//PA7亮灯HAL_Delay(500);//延时0.5sHAL_GPIO_WritePin(GPIOA,GPIO_PIN_7,GPIO_PIN_SET);//PA7熄灯HAL_Delay(500);//延时0.5s HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_RESET);//PB9亮灯HAL_Delay(500);//延时0.5sHAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_SET);//PB9熄灯HAL_Delay(500);//延时0.5sHAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_RESET);//PC15亮灯HAL_Delay(500);//延时0.5sHAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_SET);//PC15熄灯HAL_Delay(500);//延时0.5s}
在烧录运行，串口要断电置boot0为0，之后即可编译运行成功
实现led灯的周期闪烁
| USB转TTL | STM32F103C8T6 |
|---|---|
| GND | G |
| 3V3 | 3V3 |
| RXD | PA9 |
| TXD | PA10 |

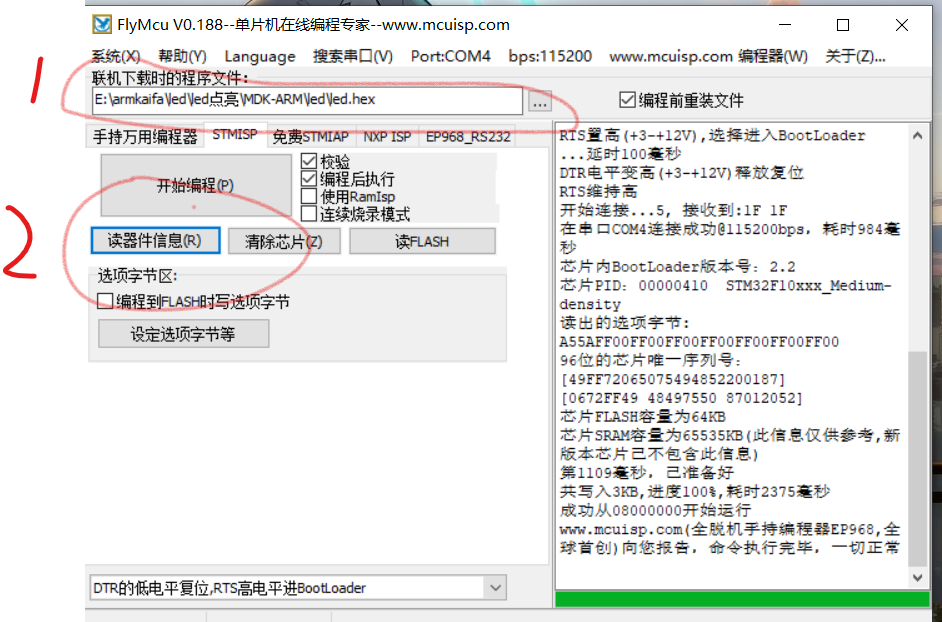

进入flymcu进行烧录
效果图如下
用stm32完成USART串口通信
打开stm32cubeMX，进入我的工程，选择芯片，开始进入
接下来选择时钟配置

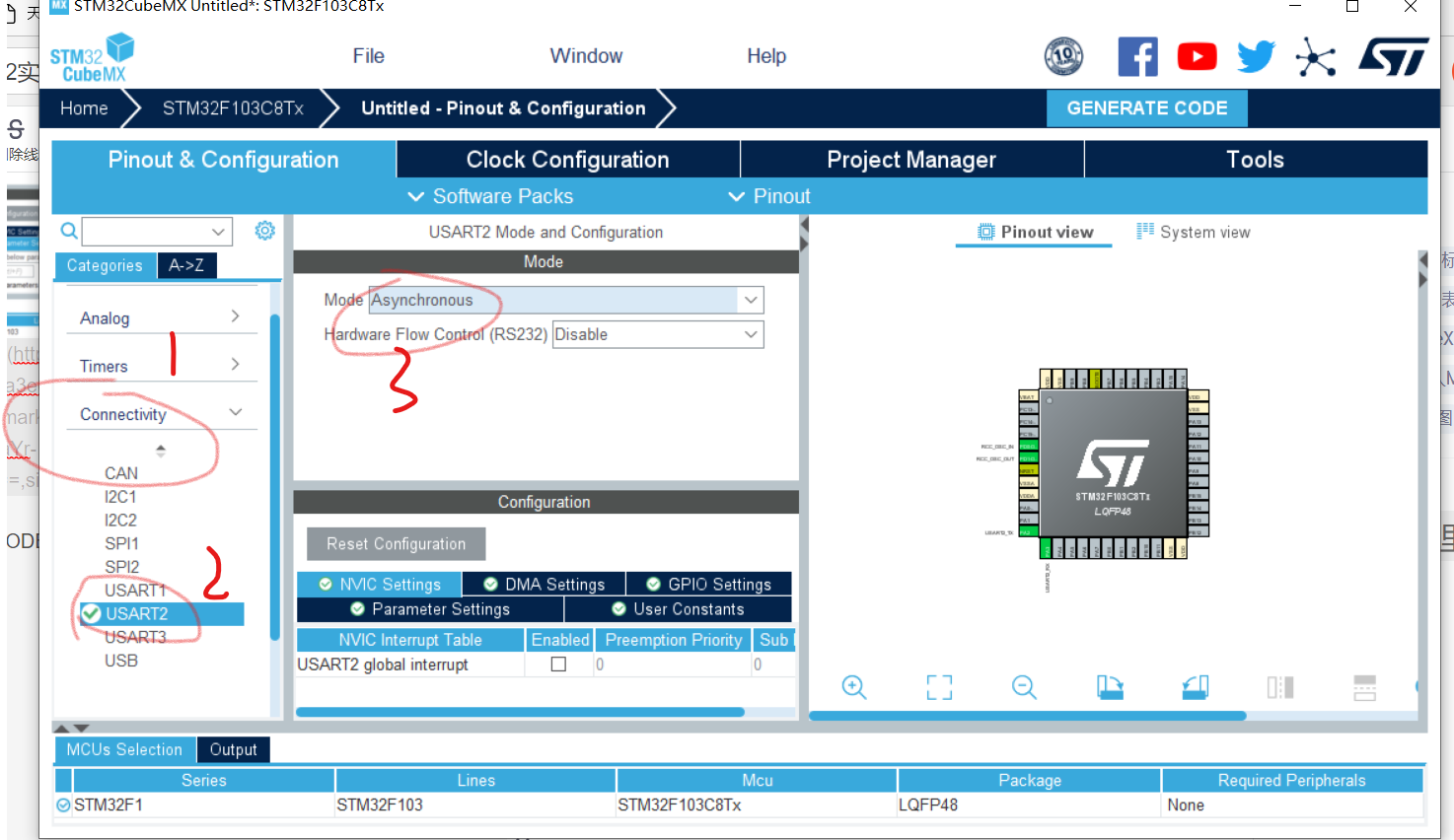

设置USART2，点击MODE，选择Asynchronous
接着点击CLOCK configurstion选择HSE，PLLCLK

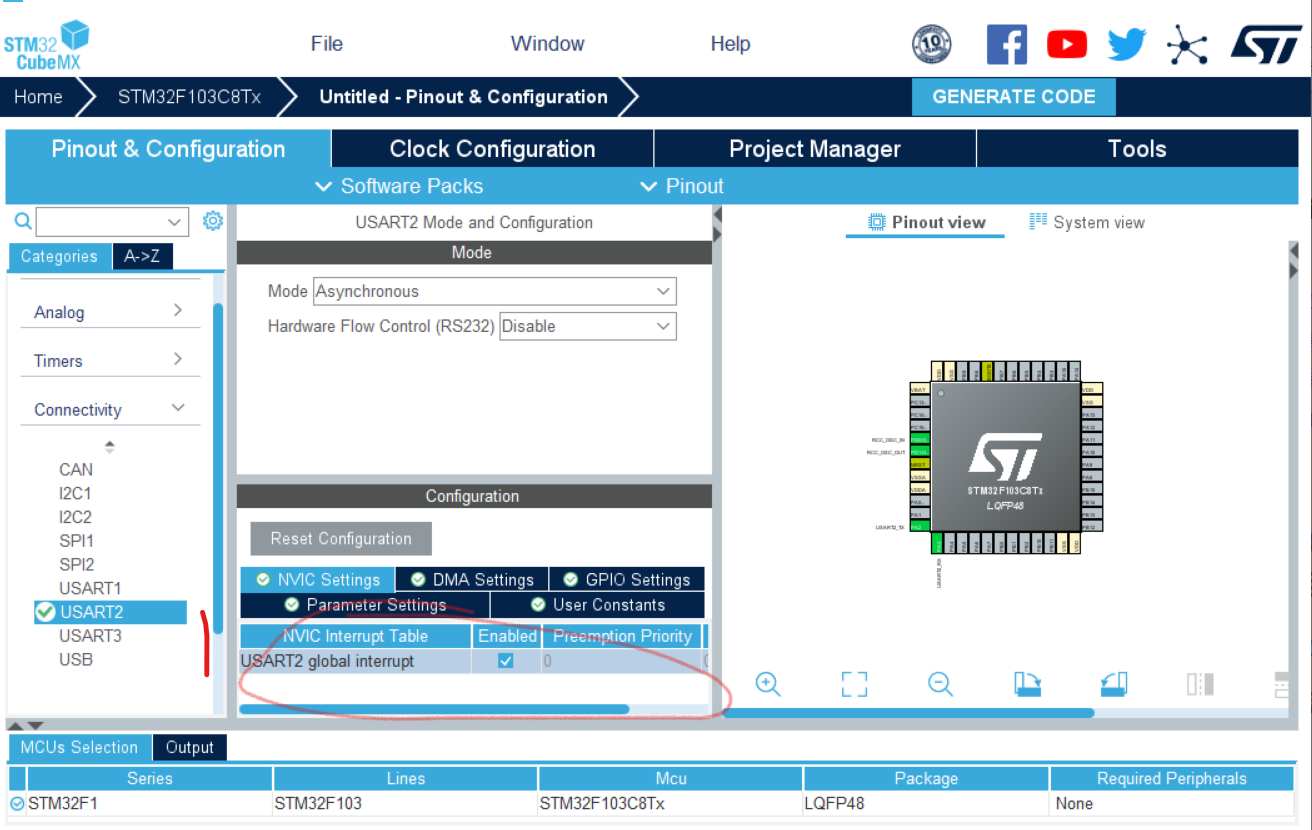

设置中断，在NVIC SEtting中点击Enabled

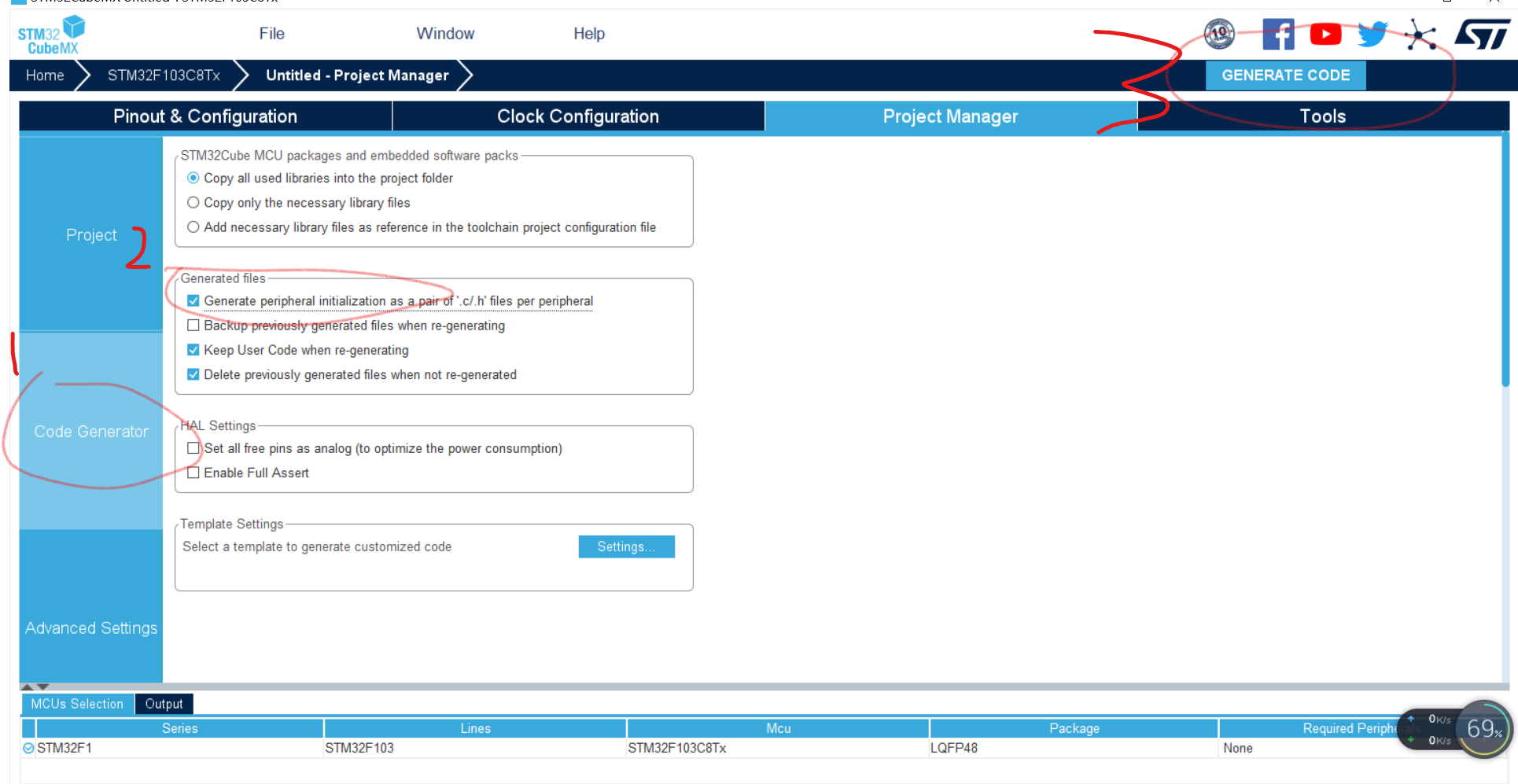

后面设置路径，只需要修改Application Structure为Basic，在Toolchain/IDE为MDK—ARM，在Code generate勾选生成项目
后面生成工程打开即可

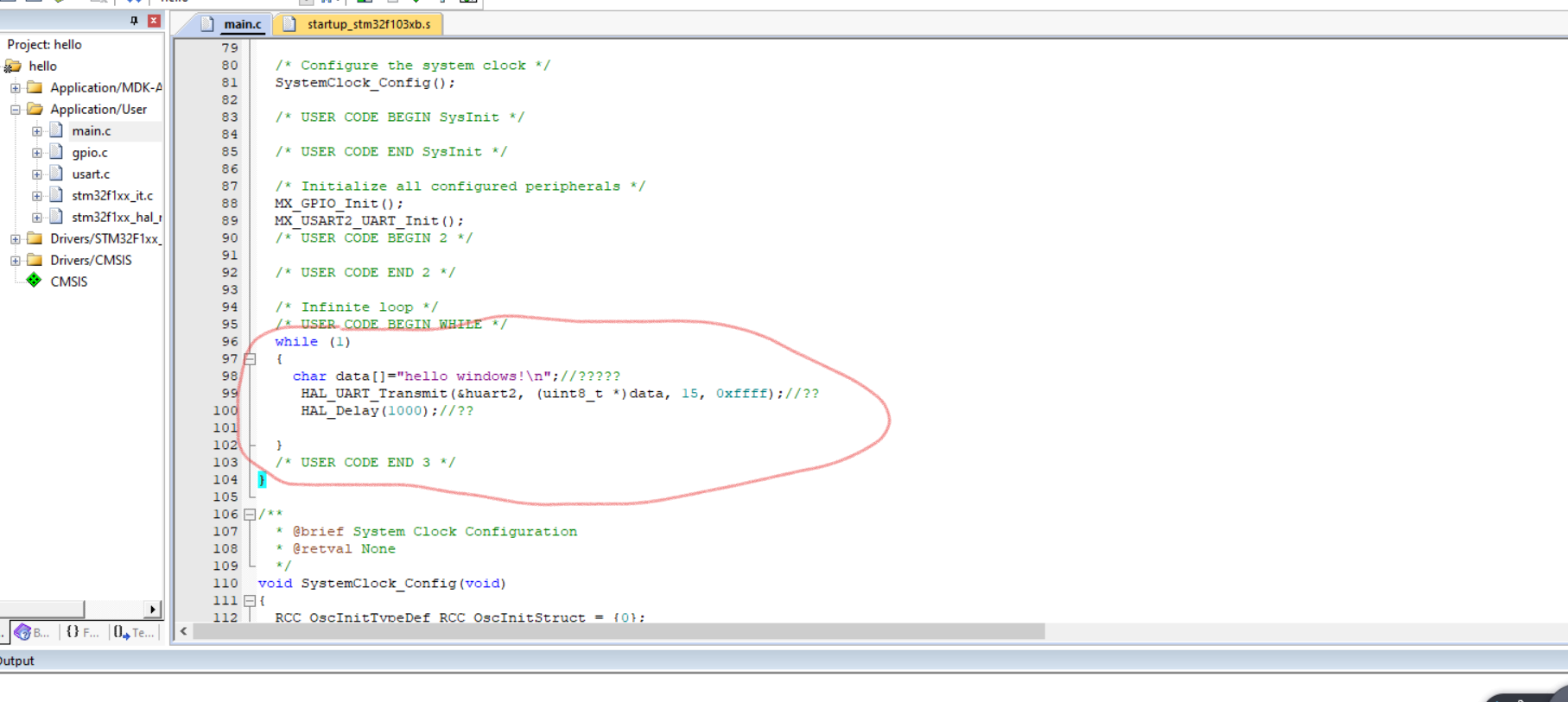

只需要把main.c里面的程序改为下列代码
char data[]="hello windows!\n";//发送的数据
HAL_UART_Transmit(&huart2, (uint8_t *)data, 15, 0xffff);//发送
HAL_Delay(1000);//延时
后面进行烧录

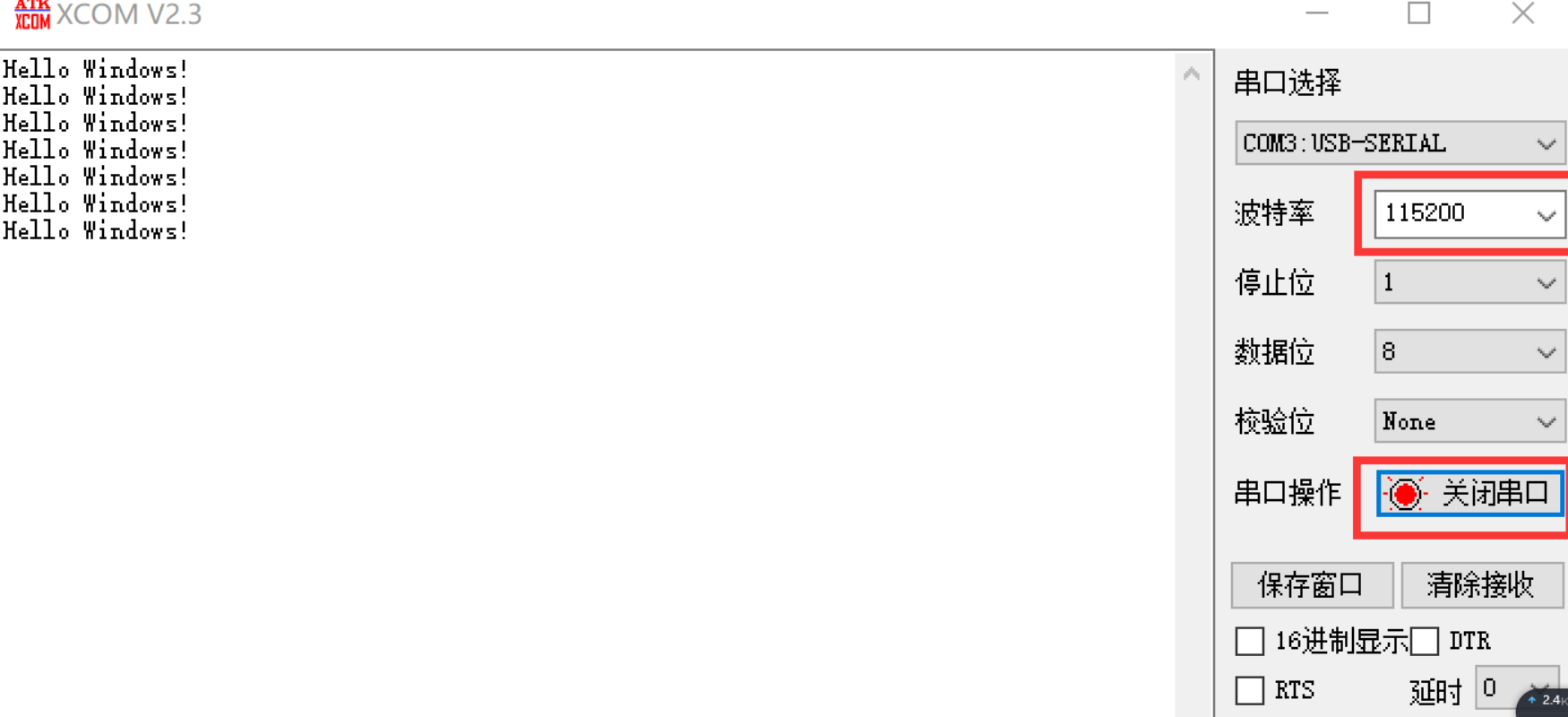

打开串行助手打印出hello windows
接下来进行波形观察

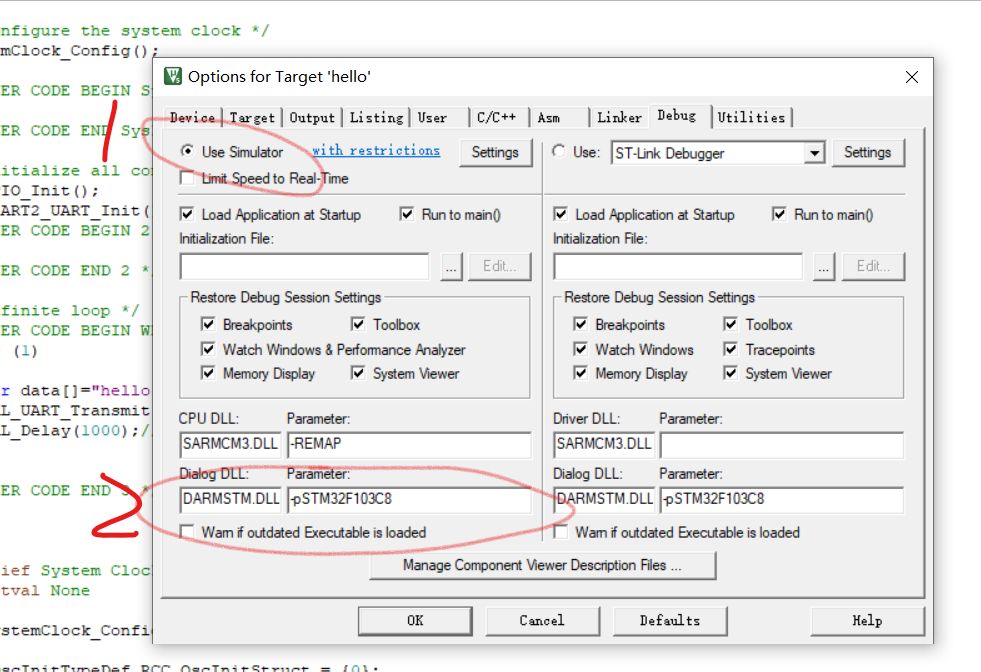

对keil进行相关操作

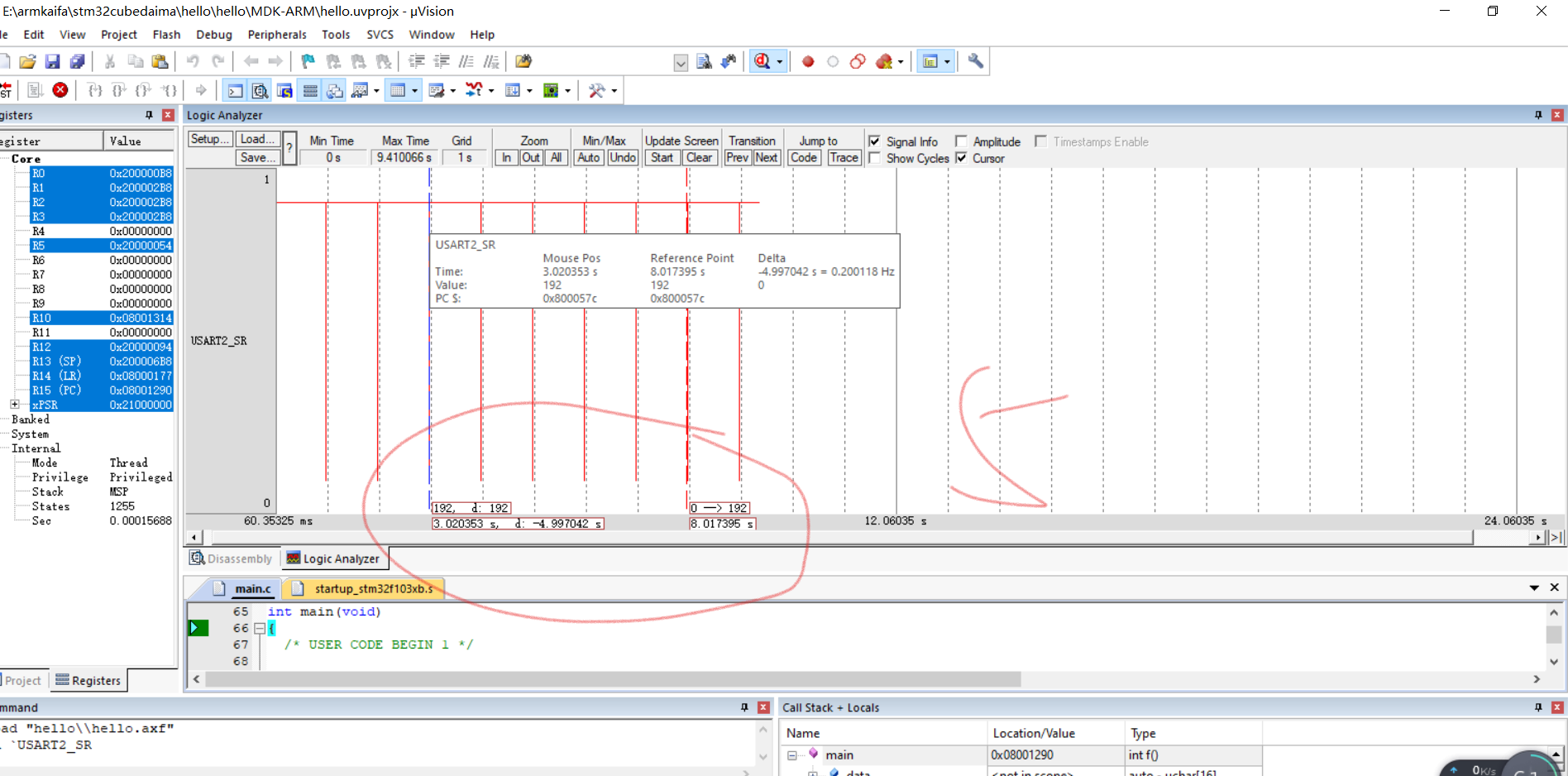

之后打开逻辑分析仪，选择端口，设置bit，运行就可观察到波形
大约1s一个波形
总结
通过本次实验我更加了解了stm32cubeMX的分装功能，更加了解到stm32d寄存器映射原理，最终完成了本次实验
两个工程完整代码
