背景：网络设备如何备份？关于这个问题笔者尝试了多种，比如：通告FTP下载配置文件，通过ssh软件登录设备记录当前配置等，在一次偶然的机会中找到了Oxidized（开源软件），可以增量备份网络设备，支持国产厂商，网工的福音。

笔者系统底层使用Redhat 8 分支（RockyLinux）演示安装

Oxidized的相关介绍：https://github.com/ytti/oxidized

Nginx相关介绍：https://nginx.org/en/docs/

系统更新缓慢请自行替换国内源：https://zhuanlan.zhihu.com/p/450990973

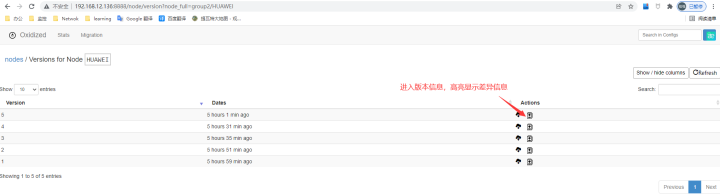

Oxidized页面相关信息展示
在这里插入图片描述

一、更新系统

sudo dnf update

二、安装依赖软件包

sudo dnf  groupinstall "Development Tools"
sudo dnf install make cmake which sqlite-devel openssl-devel ruby ruby-devel libicu-devel  -y

三、查看ruby版本，建议使用2.3版本以上

ruby -v

在这里插入图片描述

四、进入 root 用户，通过gem 安装 oxidized、oxidized-script、oxidized-web
此处报错请检查第二步依赖软件是否安装完成

su root
gem install oxidized
gem install oxidized-script oxidized-web

五、执行 oxidized 启动它，此时会提示编辑配置文件

oxidized

在这里插入图片描述

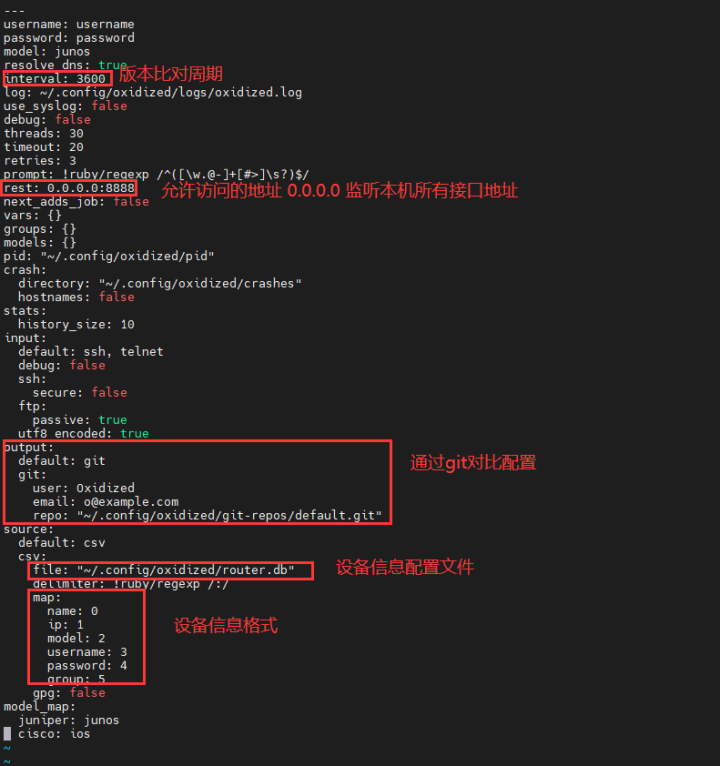

六、编辑配置文件 vi ~/.config/oxidized/config 将下面内容替换至文件中

---
username: username
password: password
model: junos
resolve_dns: true
interval: 3600
log: ~/.config/oxidized/logs/oxidized.log
use_syslog: false
debug: false
threads: 30
timeout: 20
retries: 3
prompt: !ruby/regexp /^([\w.@-]+[#>]\s?)$/
rest: 0.0.0.0:8888
next_adds_job: false
vars: {}
groups: {}
models: {}
pid: "~/.config/oxidized/pid"
crash:directory: "~/.config/oxidized/crashes"hostnames: false
stats:history_size: 10
input:default: ssh, telnetdebug: falsessh:secure: falseftp:passive: trueutf8_encoded: true
output:default: gitgit:user: Oxidizedemail: o@example.comrepo: "~/.config/oxidized/git-repos/default.git"
source:default: csvcsv:file: "~/.config/oxidized/router.db"delimiter: !ruby/regexp /:/map:name: 0ip: 1model: 2username: 3password: 4group: 5gpg: false
model_map:juniper: junoscisco: ios

在这里插入图片描述

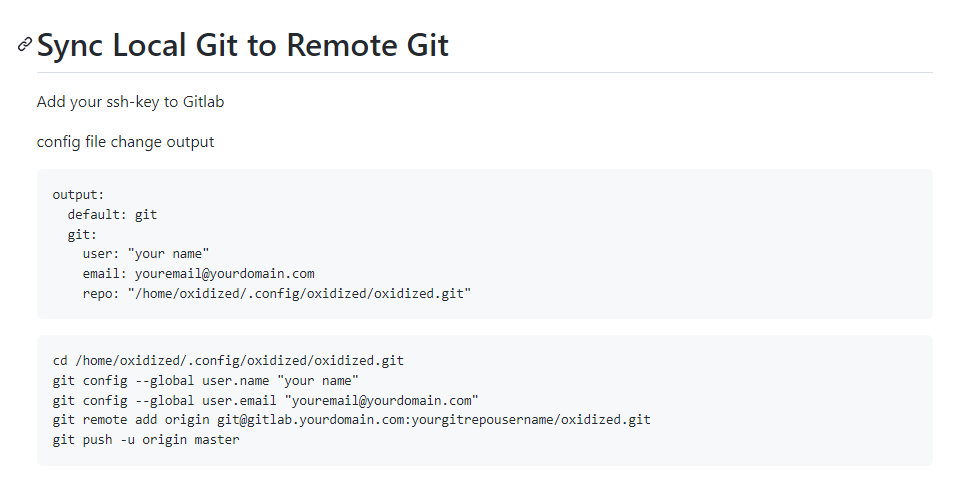

需要将配置文件同步到github 备份的细节请参考：https://github.com/ytti/oxidized/wiki
在这里插入图片描述

output:default: gitgit:user: "your name"email: youremail@yourdomain.comrepo: "/home/oxidized/.config/oxidized/oxidized.git"cd /home/oxidized/.config/oxidized/oxidized.git
git config --global user.name "your name"
git config --global user.email "youremail@yourdomain.com"
git remote add origin git@gitlab.yourdomain.com:yourgitrepousername/oxidized.git
git push -u origin master

七、创建一个设备配置文件 vi ~/.config/oxidized/router.db 添加网络设备，对应map中的格式

H3C:10.100.0.1:comware:admin:password:group1
HUAWEI:10.100.0.2:vrp:admin:password:group2
CISCO:10.100.0.3:ios:admin:password:group3

八、创建设备配置存储目录，放通防火墙端口，启动oxidized

mkdir -p ~/.config/oxidized/configs

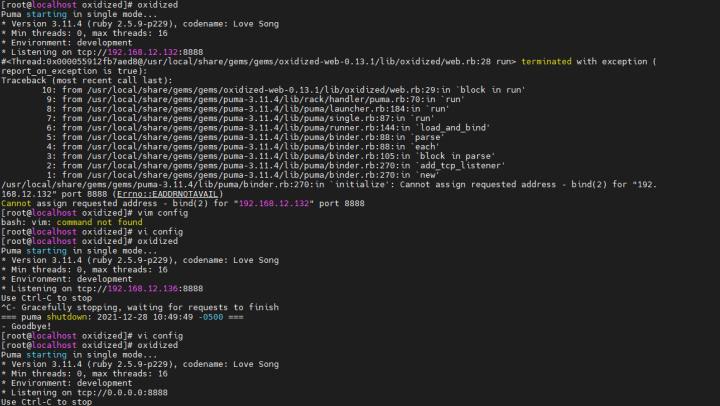

8.1 此时运行 oxidized 备份文件可以运行了
在这里插入图片描述

8.2 放通防火墙端口

firewall-cmd --zone=public --add-port=8888/tcp --permanent
firewall-cmd --reload

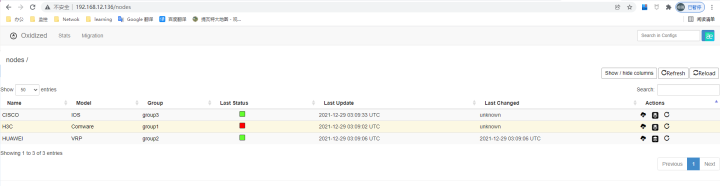

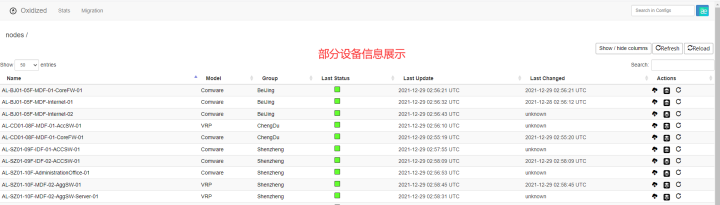

8.3 访问 http://192.168.12.136:8888 IP为你本机地址
Last Status: 绿色(备份正常), 蓝色(正在备份), 红色(备份失败)
Last Update: 上一次备份的时间(配置文件里面默认1个小时自定义修改interval的值即可)
Last Changed: 配置文件发生改变的时间

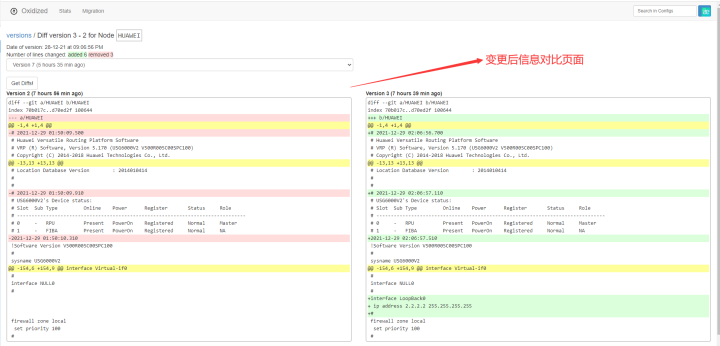

Actions: 点击第一个图标就能看到设备备份文件内容，第二个图标为配置文件比对，第三个图标为手动强制备份
在这里插入图片描述

九、systemctl 管理 Oxidized
9.1 将systemctl 管理文件复制到systemctl 目录

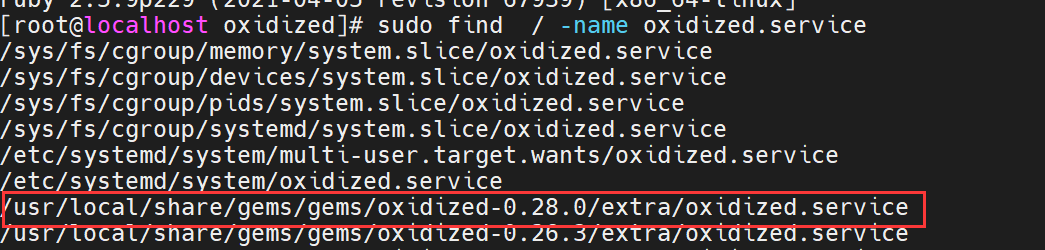

查文件位置 sudo find / -name oxidized.service
在这里插入图片描述

cp /usr/local/share/gems/gems/oxidized-0.28.0/extra/oxidized.service /etc/systemd/system/

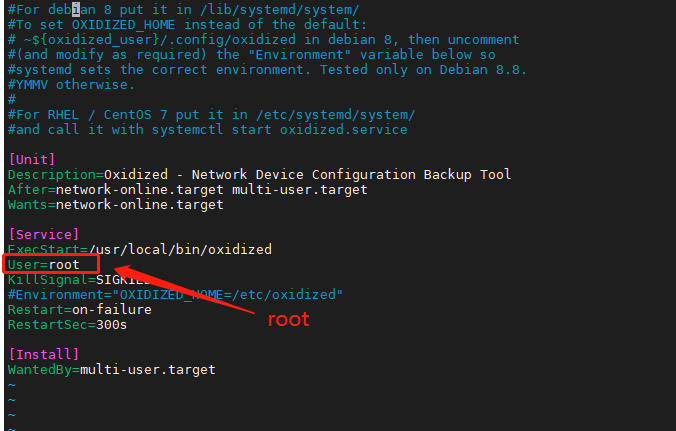

9.2 复制完成后编辑配置文件，启动用户修改为root

vi /etc/systemd/system/oxidized.service

在这里插入图片描述

9.3 通过systemctl 管理 Oxidized 服务启动、开机启动、当前状态

systemctl start oxidized.service
systemctl enable oxidized.service
systemctl status oxidized.service

十安全加固，由于Oxidized 没有提供认证机制，通过Nginx认证
10.1 安装、启动、开机自启Nginx

sudo dnf install nginx httpd-tools -y
systemctl start nginx
systemctl enable nginx

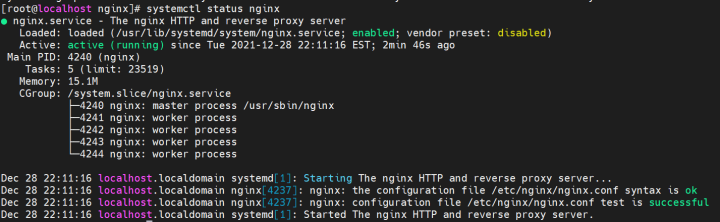

查看Nginx状态 systemctl status nginx 是否正常运行
在这里插入图片描述

10.2 创建Nginx认证用户密码

htpasswd -c /etc/nginx/.htpasswd username

如果忘记了密码，编辑 /etc/nginx/.htpasswd 下删除指定用户，笔者只创建了一个admin用户
在这里插入图片描述

10.3 配置Nginx代理

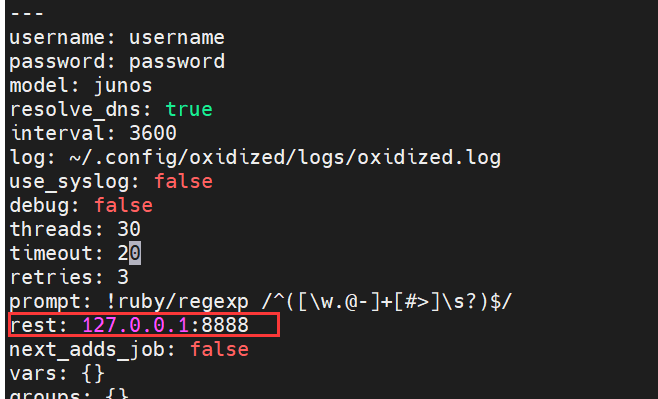

首先修改oxidized配置文件只监听本机的请求 vi ~/.config/oxidized/config
修改完成后重启oxidized服务 systemctl restart oxidized.service


username: username
password: password
model: junos
resolve_dns: true
interval: 3600
log: ~/.config/oxidized/logs/oxidized.log
use_syslog: false
debug: false
threads: 30
timeout: 20
retries: 3
prompt: !ruby/regexp /^([\w.@-]+[#>]\s?)$/
rest: 127.0.0.1:8888

在这里插入图片描述

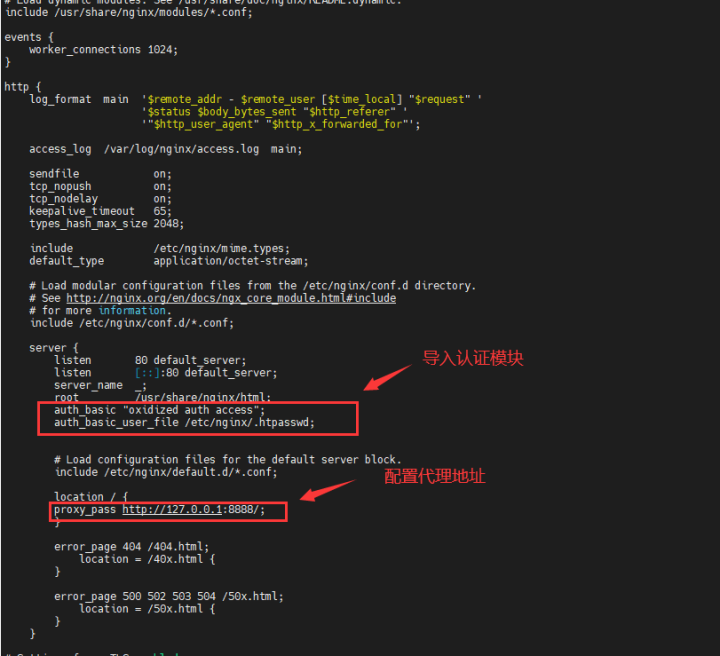

其次配置Nginx代理 vi /etc/nginx/nginx.conf

include /usr/share/nginx/modules/*.conf;events {worker_connections 1024;
}http {log_format  main  '$remote_addr - $remote_user [$time_local] "$request" ''$status $body_bytes_sent "$http_referer" ''"$http_user_agent" "$http_x_forwarded_for"';access_log  /var/log/nginx/access.log  main;sendfile            on;tcp_nopush          on;tcp_nodelay         on;keepalive_timeout   65;types_hash_max_size 2048;include             /etc/nginx/mime.types;default_type        application/octet-stream;# Load modular configuration files from the /etc/nginx/conf.d directory.# See http://nginx.org/en/docs/ngx_core_module.html#include# for more information.include /etc/nginx/conf.d/*.conf;server {listen       80 default_server;listen       [::]:80 default_server;server_name  _;root         /usr/share/nginx/html;auth_basic "oxidized auth access";auth_basic_user_file /etc/nginx/.htpasswd;# Load configuration files for the default server block.include /etc/nginx/default.d/*.conf;location / {proxy_pass http://127.0.0.1:8888/;}error_page 404 /404.html;location = /40x.html {}error_page 500 502 503 504 /50x.html;location = /50x.html {}}

在这里插入图片描述

10.4 防火墙放通Nginx的80端

firewall-cmd --zone=public --add-port=80/tcp --permanent
firewall-cmd --reload

10.5 如果无法打开页面请关闭selinux vi /etc/selinux/config 修改完成后，重启系统生效，不想关闭的大佬可以自行编写selinux 规则。

# This file controls the state of SELinux on the system.
# SELINUX= can take one of these three values:
#     enforcing - SELinux security policy is enforced.
#     permissive - SELinux prints warnings instead of enforcing.
#     disabled - No SELinux policy is loaded.
SELINUX=disabled

访问 http://192.168.12.136/ 加固完成
