复杂Gremlin查询的调试方法

摘要:
Gremlin是图数据库查询使用最普遍的基础查询语言。Gremlin的图灵完备性，使其能够编写非常复杂的查询语句。对于复杂的问题，我们该如何编写一个复杂的查询？以及我们该如何理解已有的复杂查询？本文带你逐步抽丝剥茧，完成复杂查询的调试。

1. Gremlin简介

Gremlin是Apache TinkerPop 框架下的图遍历语言。Gremlin是一种函数式数据流语言，可以使得用户使用简洁的方式表述复杂的属性图（property graph）的遍历或查询。每个Gremlin遍历由一系列步骤（可能存在嵌套）组成，每一步都在数据流（data stream）上执行一个原子操作。

Gremlin是一种用于描述属性图中行走的语言。图形遍历分两个步骤进行。

1.1. 遍历源（TraversalSource）

开始节点选择(Start node selection)。所有遍历都从数据库中选择一组节点开始，这些节点充当图中行走的起点。
Gremlin中的遍历是从TraversalSource开始的。 GraphTraversalSource提供了两种遍历方法。

• GraphTraversalSource.V（Object … ids）：从图形的顶点开始遍历（如果未提供id，则为所有顶点）。
• GraphTraversalSource.E（Object … ids）：从图形的边缘开始遍历（如果未提供id，则为所有边）。

1.2. 图遍历（GraphTraversal）

走图(Walking the graph)。从上一步中选择的节点开始，遍历会沿着图形的边行进，以根据节点和边的属性和类型到达相邻的节点。遍历的最终目标是确定遍历可以到达的所有节点。您可以将图遍历视为子图描述，必须执行该子图描述才能返回节点。

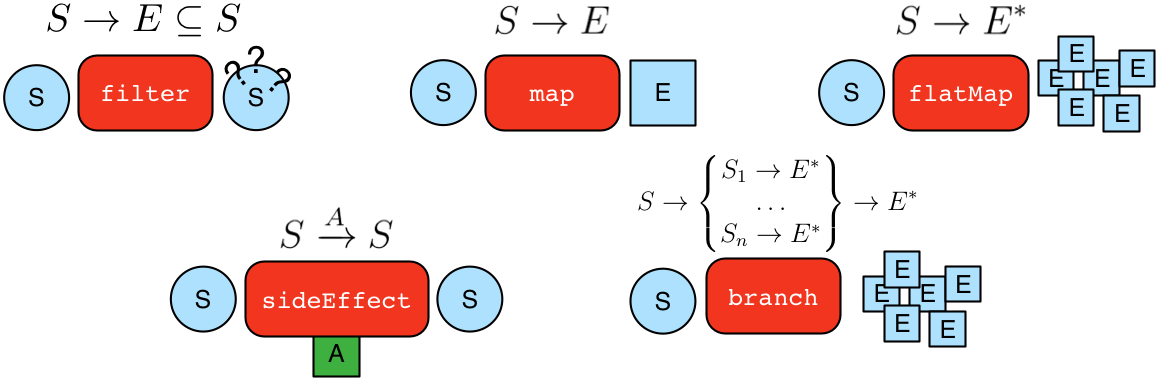

V()和E()的返回类型是GraphTraversal。 GraphTraversal维护许多返回GraphTraversal的方法。GraphTraversal支持功能组合。 GraphTraversal的每种方法都称为一个步骤(step)，并且每个步骤都以五种常规方式之一调制(modulates)前一步骤的结果。

1. map：将传入的遍历对象转换为另一个对象（S→E）。
2. flatMap：将传入的遍历对象转换为其他对象的迭代器（$S\subseteq E^{\ast }$）。
3. filter：允许或禁止遍历器进行下一步（S→S∪∅）。
4. sideEffect：允许遍历器保持不变，但在过程中产生一些计算上的副作用（S↬S）。
5. branch：拆分遍历器并将其发送到遍历中的任意位置（S→{$S1\to E^{\ast }，\dots ，S_n\to E^{\ast }$}→E*）。


GraphTraversal中几乎每个步骤都从MapStep，FlatMapStep，FilterStep，SideEffectStep或BranchStep扩展得到。

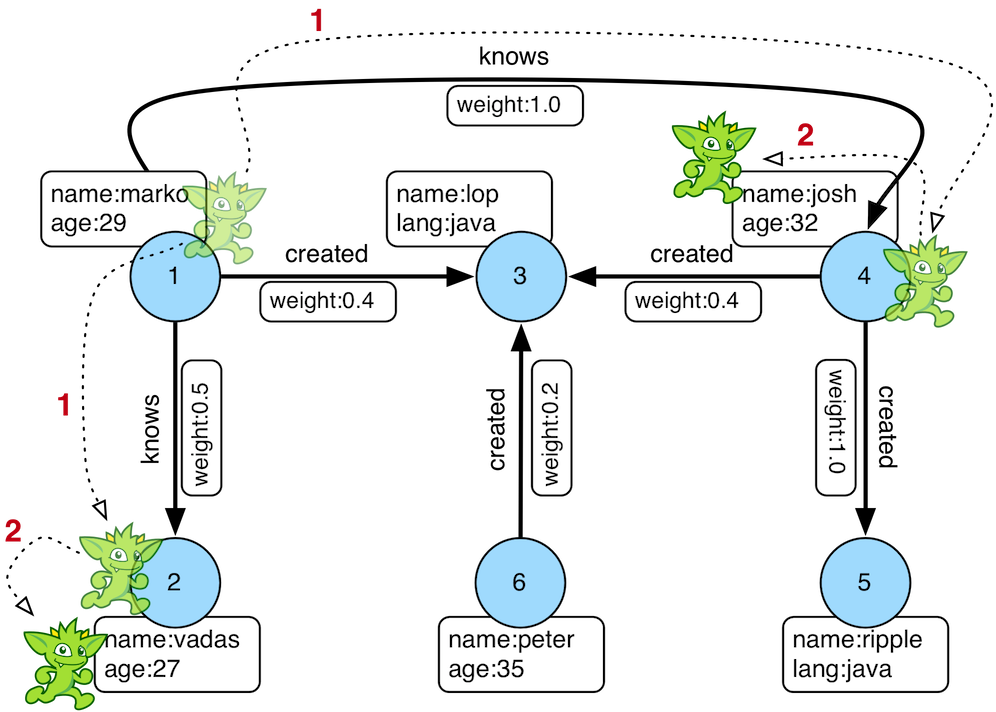

• 举例：找到makro认识的人

gremlin> g.V().has('name','marko').out('knows').values('name')
==>vadas
==>josh

1.3. Gremlin是图灵完备的（Turing Complete）

这也就时说任何复杂的问题，都可以用Gremlin描述。

下面就调试和编写复杂的gremlin查询，给出指导思路和方法论。

2. 复杂Gremlin查询的调试

Gremlin的查询都是由简单的查询组合成复杂的查询。所以对于复杂Gremlin查询可以分为以下三个步骤，并逐步迭代完成所有语句的验证，此方法同样适用编写复杂的Gremlin查询。

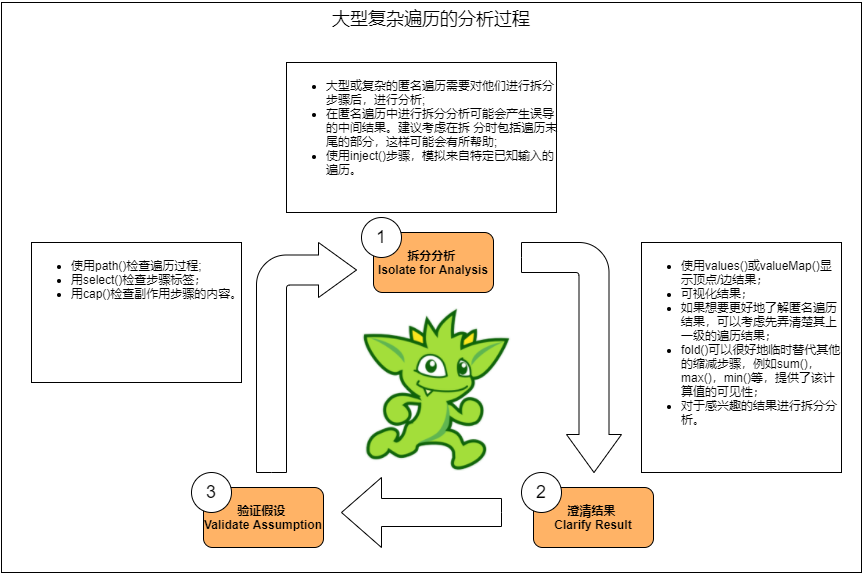

2.1. 迭代调试步骤

1. 拆分分析步骤，划大为小，逐步求证；
2. 输出分步骤的结果，明确步骤的具体输出内容；
3. 对输出结果进行推导和检验。扩大或缩小分析步骤，回到步骤1继续，直到清楚所有结果。

• 注：此方法参照Stephen Mallette gremlins-anatomy的分析逻辑和用例。


2.2. 用例

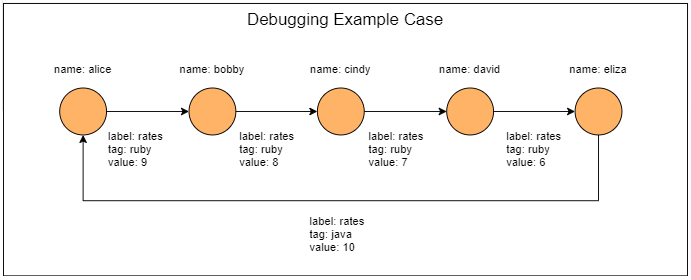

2.2.1. 图结构

gremlin> graph = TinkerGraph.open()
==>tinkergraph[vertices:0 edges:0]
gremlin> g = graph.traversal()
==>graphtraversalsource[tinkergraph[vertices:0 edges:0], standard]
gremlin>g.addV().property('name','alice').as('a').addV().property('name','bobby').as('b').addV().property('name','cindy').as('c').addV().property('name','david').as('d').addV().property('name','eliza').as('e').addE('rates').from('a').to('b').property('tag','ruby').property('value',9).addE('rates').from('b').to('c').property('tag','ruby').property('value',8).addE('rates').from('c').to('d').property('tag','ruby').property('value',7).addE('rates').from('d').to('e').property('tag','ruby').property('value',6).addE('rates').from('e').to('a').property('tag','java').property('value',10).iterate()
gremlin> graph
==>tinkergraph[vertices:5 edges:5]

2.2.2. 查询语句

gremlin>g.V().has('name','alice').as('v').repeat(outE().as('e').inV().as('v')).until(has('name','alice')).store('a').by('name').store('a').by(select(all, 'v').unfold().values('name').fold()).store('a').by(select(all, 'e').unfold().store('x').by(union(values('value'), select('x').count(local)).fold()).cap('x').store('a').by(unfold().limit(local, 1).fold()).unfold().sack(assign).by(constant(1d)).sack(div).by(union(constant(1d),tail(local, 1)).sum()).sack(mult).by(limit(local, 1)).sack().sum()).cap('a')
==>[alice,[alice,bobby,cindy,david,eliza,alice],[9,8,7,6,10],18.833333333333332]

好长，好复杂！

看我如何抽丝剥茧，一步步验证结果。

2.3. 调试过程

2.3.1. 拆分查询

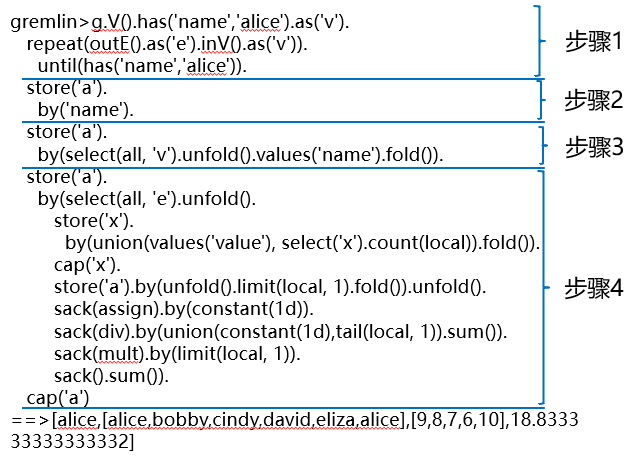

按执行步骤，拆分成小的查询，如下图：

• 执行第一部分步骤

gremlin> g.V().has('name','alice').as('v').
......1> repeat(outE().as('e').inV().as('v')).
......2> until(has('name','alice'))
==>v[0]

2.3.2. 澄清结果

这里通过valueMap()输出节点信息。

gremlin> g.V().has('name','alice').as('v').
......1> repeat(outE().as('e').inV().as('v')).
......2> until(has('name','alice')).valueMap()
==>[name:[alice]]

2.3.3. 验证假设

根据执行语句的语义推导查询过程，如下：

使用path(), 验证推导过程

g.V().has('name','alice').as('v').
......1> repeat(outE().as('e').inV().as('v')).
......2> until(has('name','alice')).path().next()
==>v[0]
==>e[10][0-rates->2]
==>v[2]
==>e[11][2-rates->4]
==>v[4]
==>e[12][4-rates->6]
==>v[6]
==>e[13][6-rates->8]
==>v[8]
==>e[14][8-rates->0]
==>v[0]

• 输出结果与推导结果一致，扩大查询语句, 回到步骤1;
• 如不一致或不理解结果, 缩小步骤范围, 可以采用此步骤的上一层查询步骤,回到步骤1;

gremlin> g.V().has('name','alice').as('v').
......1> repeat(outE().as('e').inV().as('v')).
......2> until(has('name','alice')).
......3> store('a').by('name')
==>v[0]

• 如此循环直到完全理解整个查询。

大家可以自己去细细的剥下笋，此处略去3000字。

3. 总结

• 在分析的过程，采用划分查询语句的方法，分步理解，采用漏斗式的方法，逐步扩大对语句的理解；
• 对每步的查询结果，可以采用利用valueMap(), path(), select(), as(), cap() 等函数输出和验证结果；
• 对于不清楚结果的步骤或与期望值不一致，缩小查询步骤,可以采用输出步骤的前一步骤作为输出点，进行输出和验证；
• 对于上一层数据的结果明确的情况下，可以采用inject()方式注入上层输出，继续后续的输出和验证；
• 要注意步骤最后的函数，对整个输出结果的影响。
