一、STM32外部中断

1、基本知识

1、外部中断（EXTI）是STM32芯片实时处理外部事件的一种机制，由于中断请求来自于GPIO端口的引脚， 所以称之为外部中断。
2、STM32芯片有16个外部中断源EXTI0–EXTI15，分别对应7个中断服务函数，其中EXTI0–EXTI4是专用， 其他为共用。
3、EXTI0的连接引脚是:PA0–PG0,即每个端口的0号引脚。
4、EXTI1的连接引脚是:PA1–PG1,即每个端口的1号引脚，其他以此类推。
外部中断的触发条件包括上升沿触发和下降沿触发

2、中断设计流程

1.在STM32CubeMX中指定引脚
2.设置GPIO_EXTI
3.设置中断触发条件
4.使能NVIC通道
5.重写该I/O引脚对应的中断回调函数

二、硬件配置

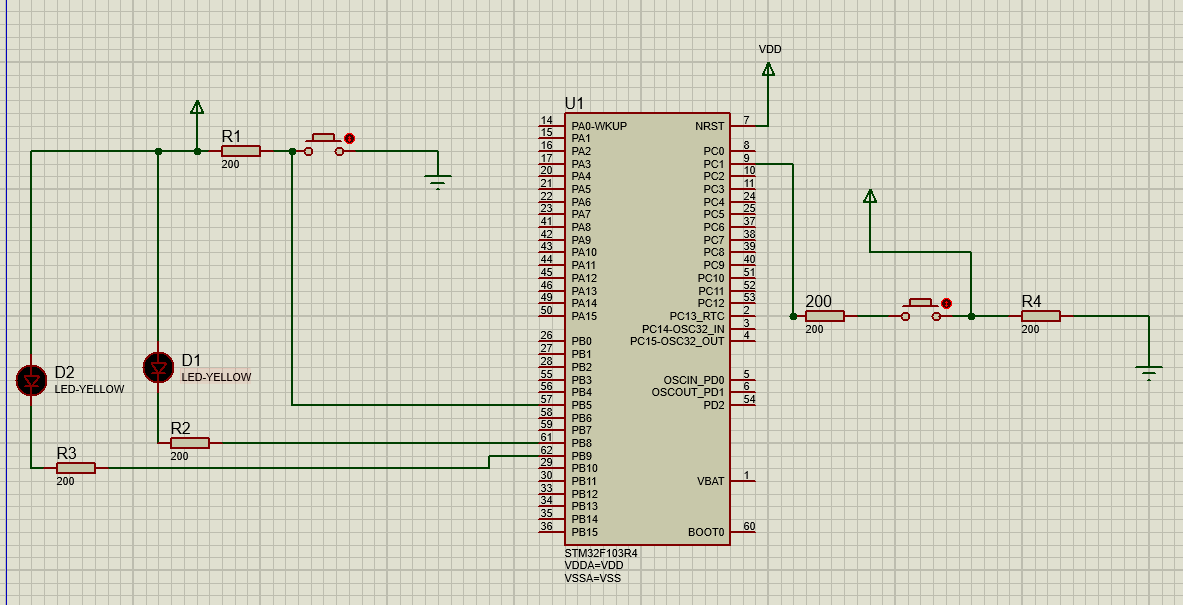

1、proteus仿真电路搭建

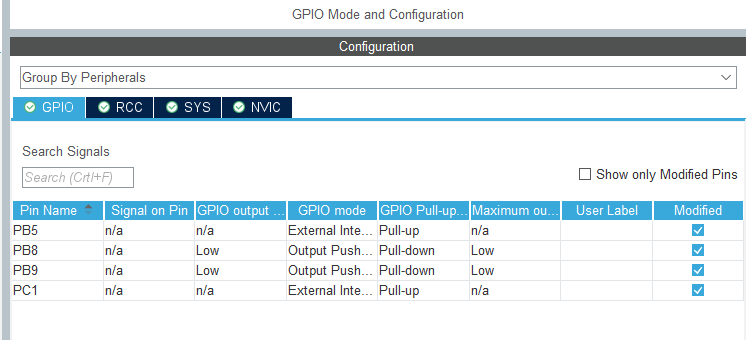

2、CubeMX硬件配置

3、配置中断

1、寻找中断虚函数

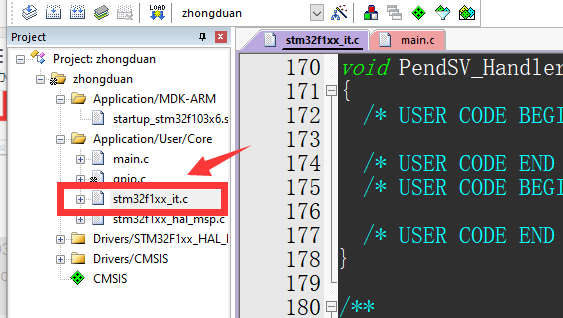

打开stm32f1xx_it.c

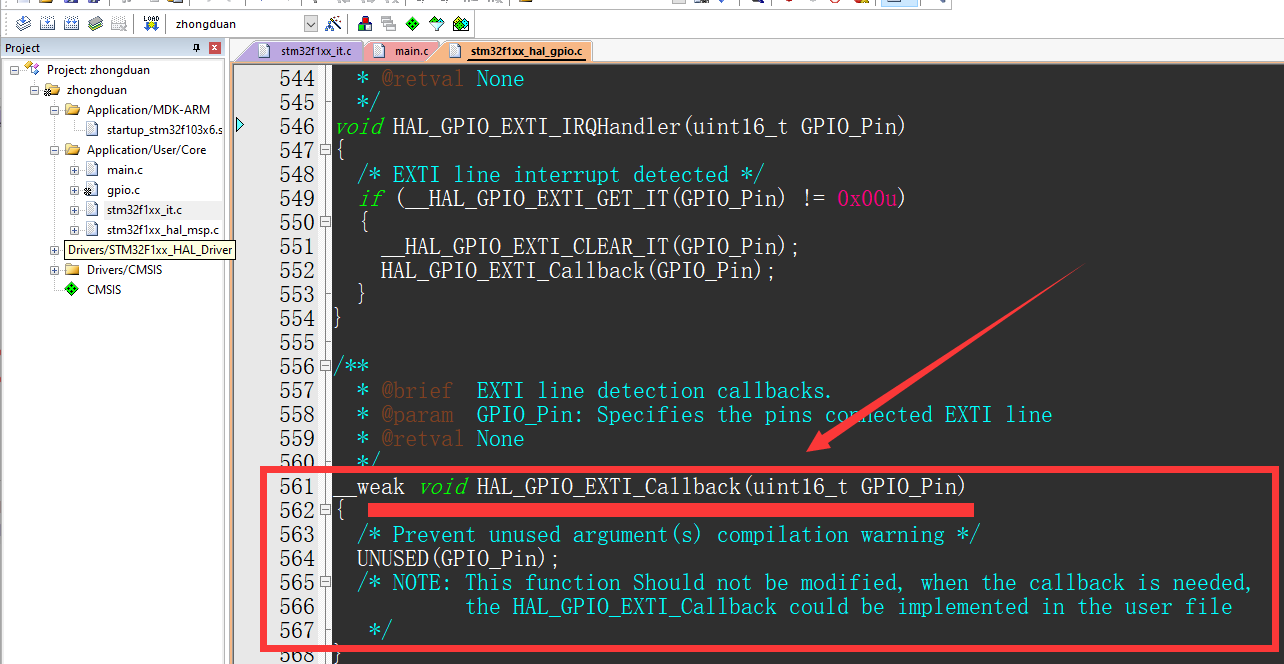

找到外部中断服务函数HAL_GPIO_EXTI_IRQHandler()右键选择“Go To Definition Of…"跳转

HAL_GPIO_EXTI_CLEAR_IT()的作用就是清除中断标志
而我们需要关注的则是回调函数HAL_GPIO_EXTI_Callback（）
它被定义为一个虚函数 __weak void HAL_GPIO_EXTI_Callback（… ）,虚函数的意义在于用户可以重新编写一个同名函数，在编译时机器只编译用户重新编写的同名函数。

我们作为用户只需要调用重写这个虚函数即可

2、中断回调函数编写

找到main.c文件，粘贴我们的外部中断处理函数
注意要在主函数体外的"Private user code"下的
/* USER CODE BEGIN 0 /
/ USER CODE END 0 */

3、proteus仿真测试

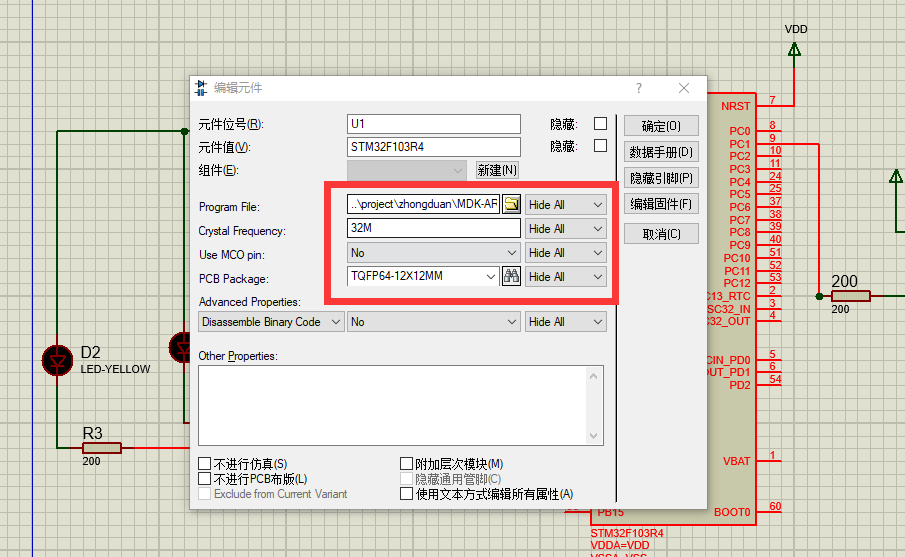

1、主频配置

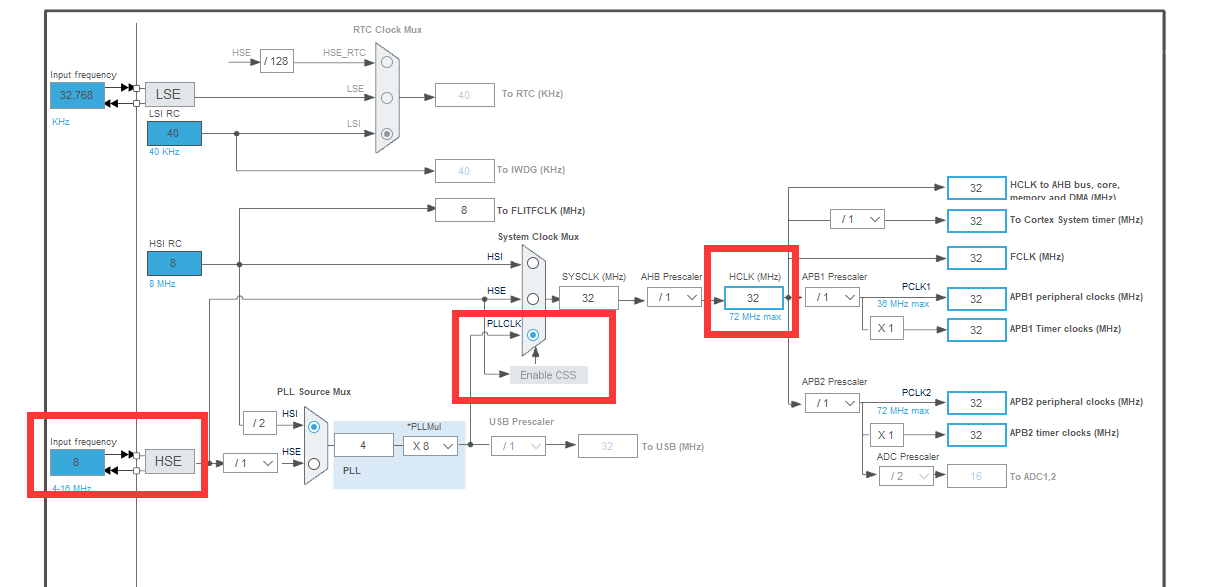

主频配置需要与前面Cubemx中配置的时钟频率一致

2、仿真运行

按下按键后电平翻转led状态改变
