利用相关分析法辨识脉冲响应

article/2025/11/10 18:31:38

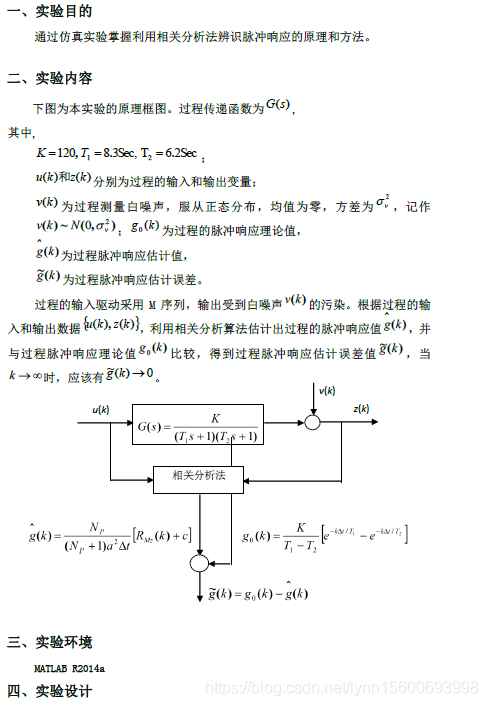

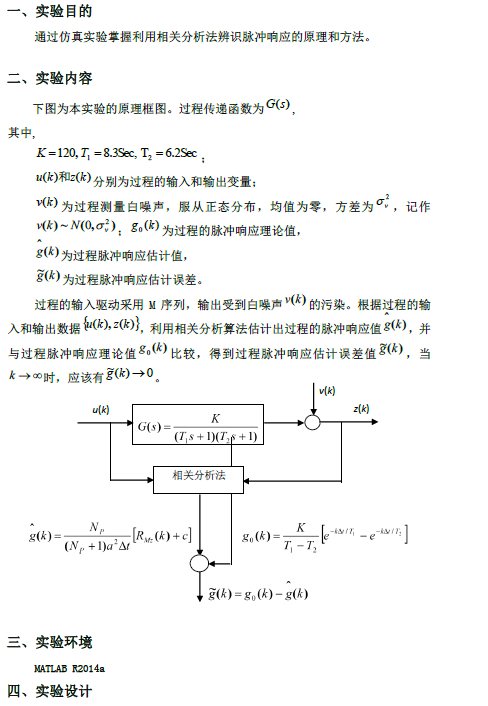

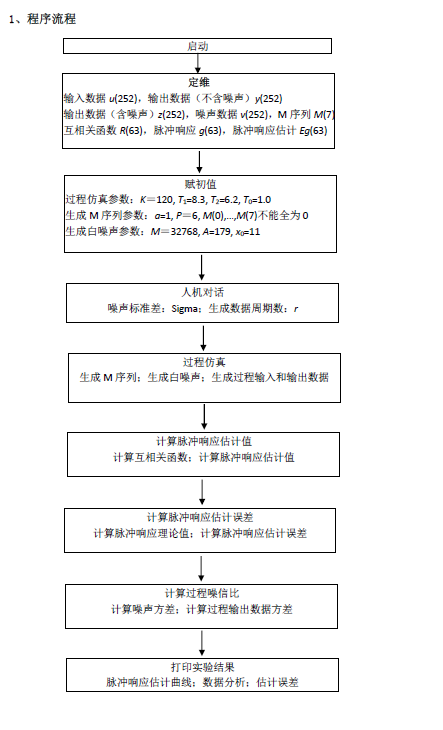

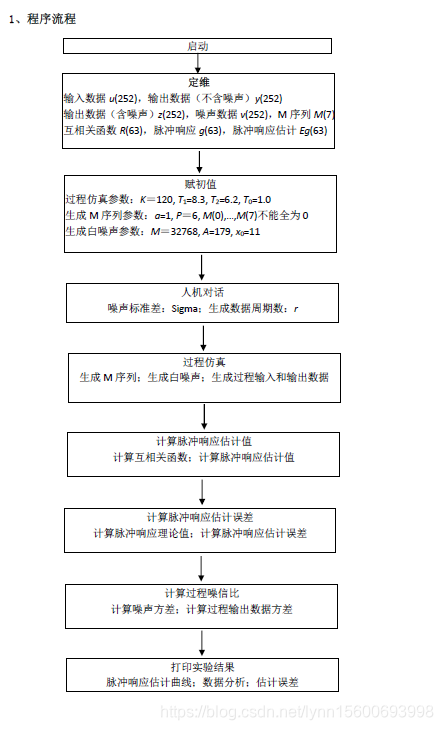

主程序:

%% 参数初始化
times=1;
Np=63;%2^6-1,输入序列循环周期
N=252*times;
a=1;%输入序列幅值
T0=1;%采样时间
delta_g=zeros(200,1);
ratio_vy=zeros(200,1);
%% 人机对话
sigma=input('请输入噪声标准差:  ');
r=input('请输入循环周期数(本程序中，输入2或3):  ');
% sigma=0.1;
%  for r=1:200
%% 生成输入序列
u=createM(Np,a,N);
%% 生成噪声序列
v=createV(sigma,N);
%% 生成理论值
y=transform(u,T0,N);
z=y+v;
%% 计算脉冲响应理论值
g0=calculateg0(T0,Np);
%% 计算脉冲响应估计值
g1=calculate_z(Np,r,a,u,z,T0);
%% 脉冲响应估计误差
g=g0-g1;
temp=sqrt(sum(g.^2)/sum(g0.^2));
delta_g(r)=temp;
%% 噪信比计算（方差是标准差的平方）
d_v=var(v);%噪声方差
d_y=var(y);%过程输出方差
ratio_vy(r)=sqrt(d_v/d_y);%噪信比
%  end
% 画图
%脉冲响应理论值与估计值的比较
% subplot(1,2,1)
figure(1)
t=linspace(0,62,63);
plot(t,g0,'-b','LineWidth',2);
hold on
plot(t,g1,'--r','LineWidth',2);

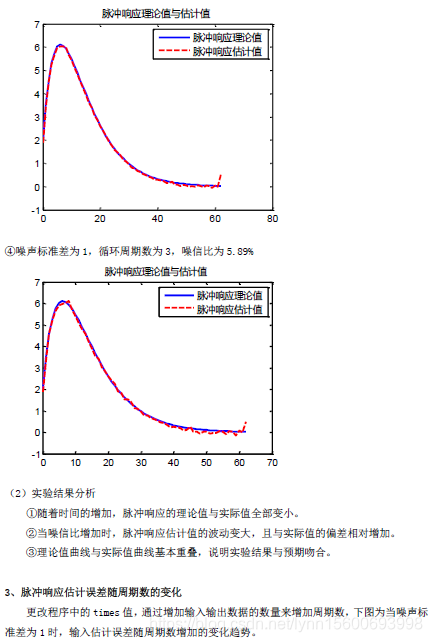

title('脉冲响应理论值与估计值')
legend('脉冲响应理论值','脉冲响应估计值');%加入噪声前后的输出序列比较
% subplot(1,2,2)

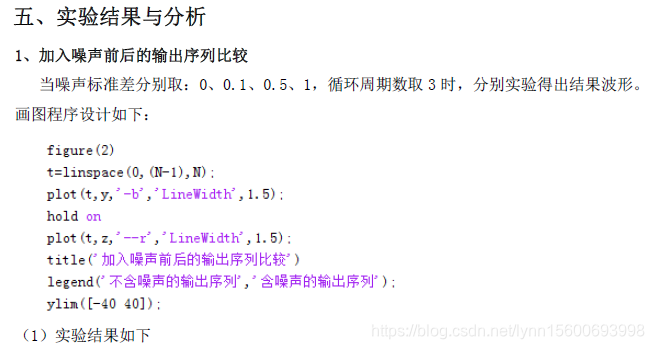

figure(2)
t=linspace(0,(N-1),N);
plot(t,y,'-b','LineWidth',1.5);
hold on
plot(t,z,'--r','LineWidth',1.5);

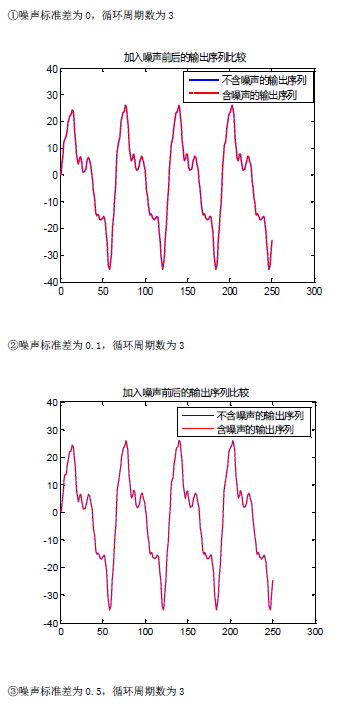

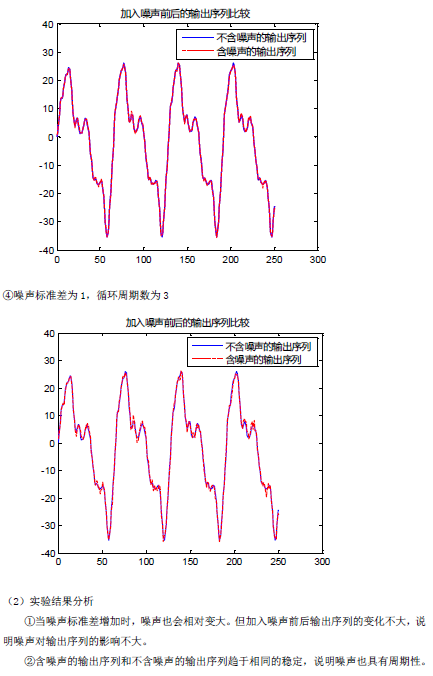

title('加入噪声前后的输出序列比较')
legend('不含噪声的输出序列','含噪声的输出序列');
ylim([-40 40]);

2、输入序列

%% 输入数据 M序列
function u=createM(Np,a,N)
%赋初值
M=[0 0 0 0 0 0 1];
for k=1:NM(1)=M(7)+M(6);if M(1)==2M(1)=0;endfor i=7:-1:2M(i)=M(i-1);endif M(1)==0u(k)=a;endif M(1)==1u(k)=-a;endend
end

3、噪声序列

%扰动信号 白噪声序列
function v=createV(sigma,N)
%赋初值
M=32768;
A=179;
x=zeros(1,12*N);
x(1)=11;
%% 生成均匀分布数列
temp=x(1)/M;
x(1)=A*temp-floor(A*temp);for i=2:12*Nx(i)=A*x(i-1)-floor(A*x(i-1));end
%% 生成正态分布数列for k=1:Nksai=0;for i=(12*k-11):12*k   ksai=ksai+x(i);endv(k)=sigma*(ksai-6);end
end

4、生产理论值

% 传递函数
function Y=transform(u,T0,N)
K=120;
T1=8.3;
T2=6.2;
K1=K/(T1*T2);
E1=exp(-T0/T1);
E2=exp(-T0/T2);
x(1)=0;
y(1)=0;for k=2:Nx(k)=E1*x(k-1)+T1*K1*(1-E1)*u(k-1)+T1*K1*(T1*(E1-1)+T0)*(u(k)-u(k-1))/T0;y(k)=E2*y(k-1)+T2*(1-E2)*x(k-1)+T2*(T2*(E2-1)+T0)*(x(k)-x(k-1))/T0;end
Y=y;
end

5、脉冲响应理论值

function g0=calculateg0(T0,Np)
K=120;
T1=8.3;
T2=6.2;
E1=-T0/T1;
E2=-T0/T2;
K1=K/(T1-T2);
for k=1:Nptemp(k)=K1*(exp(k*E1)-exp(k*E2));
end
g0=temp;
end

6、脉冲响应估计值

%计算估计值
function g1=calculate_z(Np,r,a,u,z,T0)for k=1:Nptemp=0;for i=(Np+1):(r+1)*Nptemp=temp+u(i-k)*z(i);endRmz(k)=temp/(r*Np);end
c=-Rmz(Np-1);for k=1:Nptemp1(k)=Np*(Rmz(k)+c)/((Np+1)*a*a*T0);endg1=temp1;
end

7、画图程序

% 画图

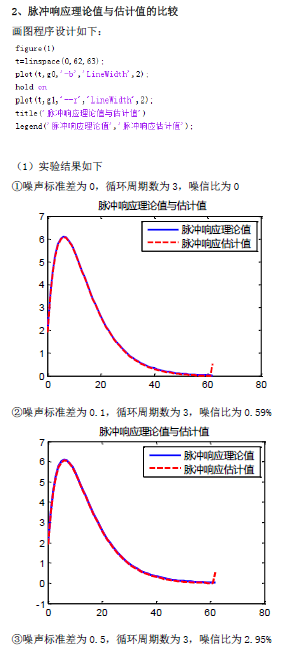

%脉冲响应理论值与估计值的比较
% subplot(1,2,1)
figure(1)
t=linspace(0,62,63);
plot(t,g0,'-b','LineWidth',2);
hold on
plot(t,g1,'--r','LineWidth',2);
title('脉冲响应理论值与估计值')
legend('脉冲响应理论值','脉冲响应估计值');%加入噪声前后的输出序列比较
% subplot(1,2,2)

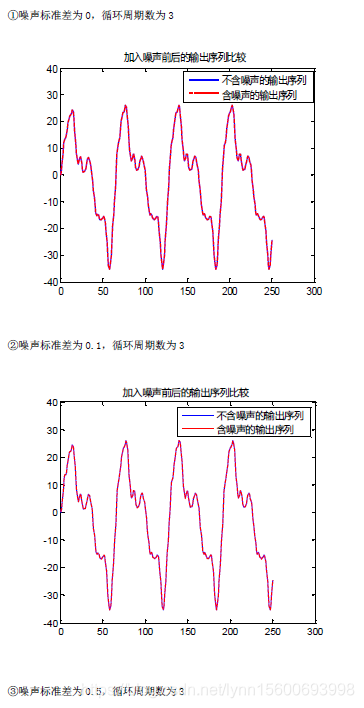

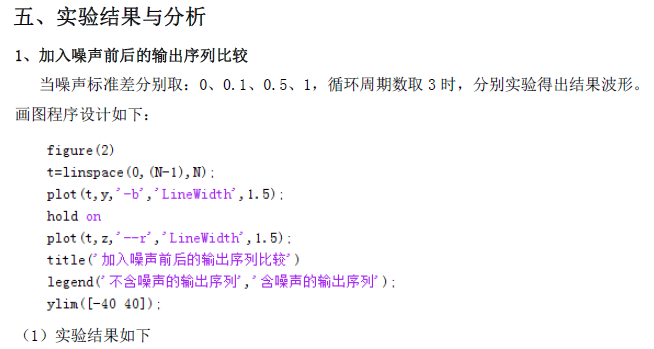

figure(2)
t=linspace(0,(N-1),N);
plot(t,y,'-b','LineWidth',1.5);
hold on
plot(t,z,'--r','LineWidth',1.5);
title('加入噪声前后的输出序列比较')
legend('不含噪声的输出序列','含噪声的输出序列');
ylim([-40 40]);
