Structure Aware Single-stage 3D Object Detection from Point Cloud

文章：SA-SSD

代码：SA-SSD

这是来自香港理工大学和达摩院的一篇文章，一作是为在读的博士生，何晨航。通讯作者是张磊，香港理工大学的博导，目前在达摩院。华先胜达摩院的的人，也是为大牛。

Abstract

提出问题：

目前的单级探测器通过完全卷积方式逐步缩小三维点云是有效的。但是缩小特征不可避免的损失空间信息和无法充分利用3D点云的结构信息，降低了位置精度。

文章工作：

通过显示的利用3D点云结构信息提升单阶段检测的位置精度。

• 辅助网络：该网络将backbone网络中的卷积特征转化为点级的展示。这个辅助网络由两个点级监督联合优化，进而引导卷积特征感知目标结构。训练完成后，可以分离这个辅助网络，因此在推理阶段没有引入多余的计算。

• part-sensitive warping operation：考虑到单阶段检测框出现预测框和分类得分不一致的情况，所以使用该操作将得分对齐预测框。

结果：

• 目前在KITTI的3D/BEV检测榜上排名第一（现在已经不是了）。

• 推理速度25FPS

Introduction

目前的文章以及问题：

单阶段检测的不足：

缩小特征不可避免的损失空间信息和无法充分利用3D点云的结构信息，降低了位置精度。

两阶段检测的优缺点：

精度提升，无法应用于实时性场景。

解决方法：

auxiliary network用于提升位置精度，part-sensitive warping operation改善预测框和对应的分类得分不一致情况

• auxiliary network：

  • 将backbone网络的特征转化为逐点展示，然后执行两个任务：
    • 前景分割使得特征对目标边界敏感
    • 逐点中心评估，进而使得特征感知目标内关系

• part-sensitive warping operation

  • 预测框和对应分类不一致的原因：分类概率于使用的特征映射的当前位置有关，而预测框通常偏离它们的当前位置。
  • 对空间特征映射进行分类空间变换

Related Work

Single-stage approaches

Complex-yolo, Squeezeseg, Pixor, Voxelnet, Pointpillars, Second

Two-stage approaches

F-Pointnet, Frustum convnet, Fast point r-cnn, Pointrcnn, Part-aˆ2 net, STD

Auxiliary task learning

Hdnet,

Multi-task multi-sensor fusion for 3d object detection,

Leveraging heterogeneous auxiliary tasks to assist crowd counting,

Revisiting multi-task learning with rock: a deep residual auxiliary block for visual detection

Structure-Aware 3D Object Detection via Auxiliary Network Learning

backbone and detection networks

Input data representation:
{ p i = ( x i , y i , z i ) : i = 1 , . . . , N } ： 点 云 坐 标 d = [ d x , d y , d z ] ∈ I R 3 : 输 入 张 量 的 量 化 步 { p ‾ i = ( ⌊ x i d x ⌋ , ⌊ y i d y ⌋ , ⌊ z i d z ⌋ ) : i = 1 , . . . , N } d = { 0.05 m , 0.05 m , 0.1 m } \{p_i = (x_i, y_i, z_i): i = 1,...,N\}：点云坐标\\ d = [d_x, d_y, d_z] \in IR^{3}: 输入张量的量化步 \\ \{\overline p_i = (\lfloor\frac{x_i}{d_x}\rfloor, \lfloor\frac{y_i}{d_y}\rfloor, \lfloor\frac{z_i}{d_z} \rfloor): i = 1,...,N\}\\ d = \{0.05m, 0.05m, 0.1m\}\\ {pi​=(xi​,yi​,zi​):i=1,...,N}：点云坐标d=[dx​,dy​,dz​]∈IR3:输入张量的量化步{p​i​=(⌊dx​xi​​⌋,⌊dy​yi​​⌋,⌊dz​zi​​⌋):i=1,...,N}d={0.05m,0.05m,0.1m}

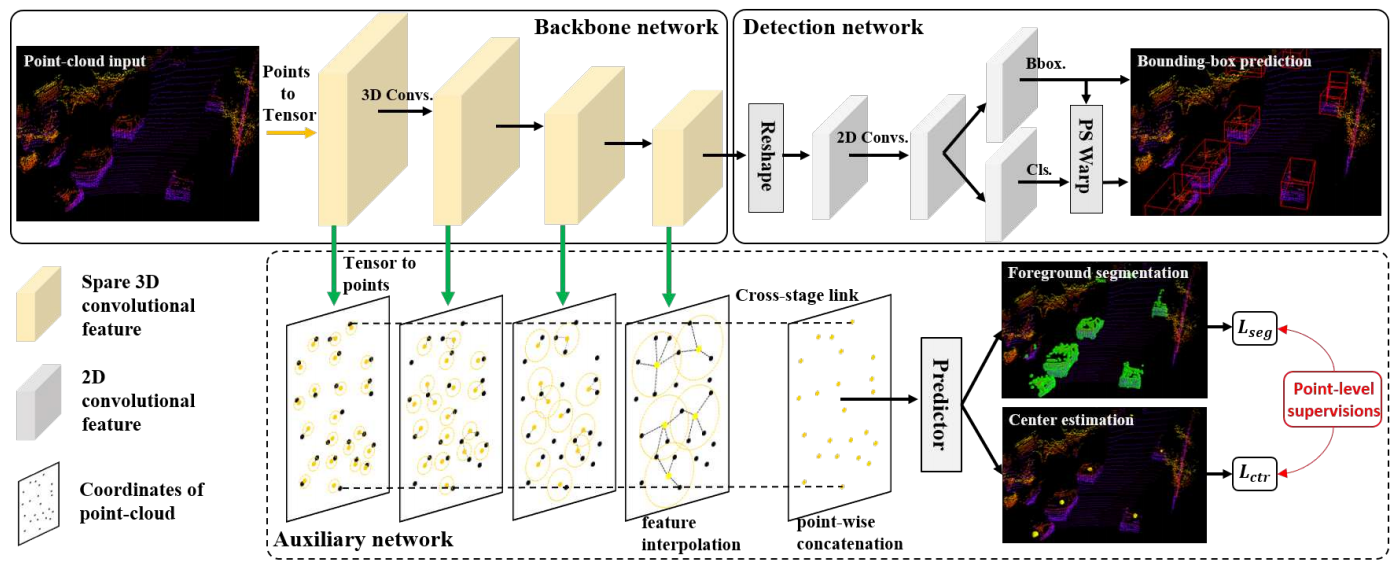

Network architecture:

• backbone网络：采用的是和SECOND一样的网络，有4个卷积块，获得过尺度的特征；
• 检测网络：沿着深度通道合并成一个通道，变成BEV。之后再利用两个非线性卷积，之后再使用线性卷积分别得到part-sensitive classification maps和regression maps

Detachable auxiliary network

Motivation:

问题场景：

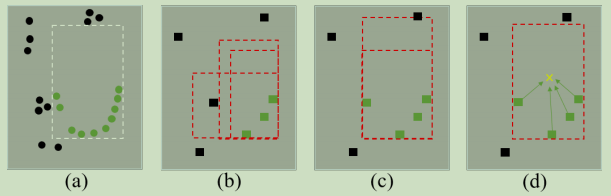

如图a所示，目标被遮挡，边界和背景靠的很近。经过卷积，很容易使得目标丢失，或者引入背景点，如图b所示。

Point-wise feature representation：

• 将backbone中特征的非零索引转化为真实世界坐标系的点，表示如下： { ( f j , p j ) : j = 1 , . . . , M } \{(f_j, p_j): j = 1, ..., M\} {(fj​,pj​):j=1,...,M}

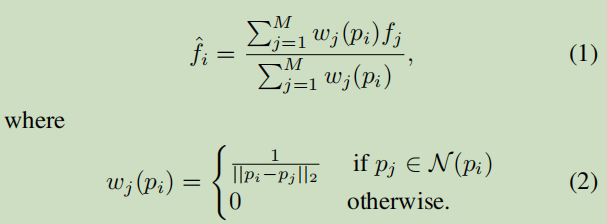

• 使用Pointnet++中的feature propagation操作，将上述的数据差值为 { ( f ~ j , p j ) : j = 1 , . . . , N } \{(\tilde f_j, p_j): j = 1, ..., N\} {(f~​j​,pj​):j=1,...,N}。方法如下：


Auxiliary tasks：

• segmentation task

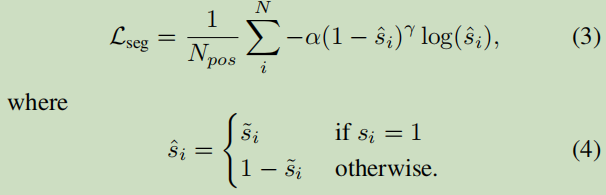

  • 我们在分割分支上利用sigmoid函数，来预测每个点的前景、背景可能性，标记为${\tilde{s}}_i$。$s_i$为标签，是否落入边界框中。利用focal loss


  $\alpha =0.5,\gamma =2$

  具体如图c所示。

• center estimation tasks

• 学习每个目标点指向目标中心的相对位置，利用Smoth l1 loss

  $$\begin{gathered} △\tilde{p}\in I{R}^{N\ast 3}:表示中心评估分支的输出 \\ △p:目标点到对应中心的目标偏移 \\ {N}_{pos}:表示前景点的个数 \\ I[.]表示指标函数 \end{gathered}$$

这两个辅助任务只应用于训练过程，不占用推理过程资源。而且显著提升预测位置的准确度。

Part-sensitive warping

• 将最后分类层改变为K个部分敏感的分类映射
• 将每个特征映射的预测边界框分割成K个子框，将每个子框的中心点作为采样点，进而得到K个采样网格 { S k : k = 1 , 2 , . . . , K } \{S^k: k = 1,2,...,K\} {Sk:k=1,2,...,K}，以及对应的分类映射。
• 给定预测框，已经对应的采样点 { ( u k , v k ) = S k : k = 1 , 2 , . . . , K } \{(u^k, v^k) = S^k: k = 1,2,...,K\} {(uk,vk)=Sk:k=1,2,...,K}

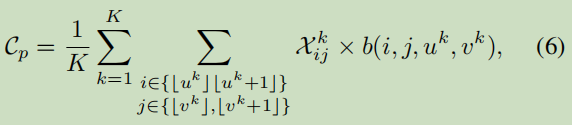

• 根据如下公式得到输出的置信映射$C_p$：

  { x k : k = 1 , 2 , . . . , K } ： 表 示 由 最 后 分 类 层 改 变 得 到 的 K 个 部 分 敏 感 的 分 类 映 射 b ( i , j , u , v ) = m a x ( 1 − ∣ i − u ∣ , 0 ) ∗ m a x ( 1 − ∣ j − v ∣ , 0 ) \{x^k: k = 1,2,...,K\}：表示由最后分类层改变得到的K个部分敏感的分类映射\\ b(i,j,u,v) = max(1-|i-u|,0) * max(1-|j - v|,0)\\ {xk:k=1,2,...,K}：表示由最后分类层改变得到的K个部分敏感的分类映射b(i,j,u,v)=max(1−∣i−u∣,0)∗max(1−∣j−v∣,0)

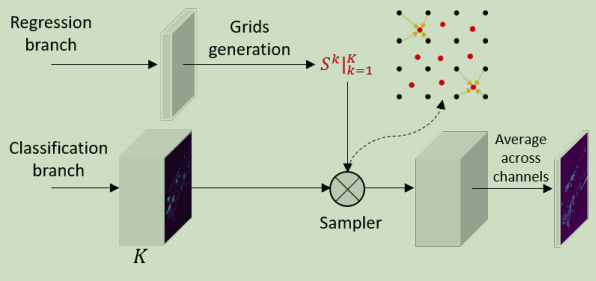

  示意图如下：


Loss functions

$$\begin{gathered} L_{cls}:表示分类分支focalloss \\ {L}_{box}:表示预测框分支,Smoth-l_{1}loss \\ w=2,根据SECOND \\ u=0.9,\lambda =2实验所得 \end{gathered}$$

Experiment

3712 training set
3769 validation set
7518 testing samples
IoU thresheld = 0.7

Implementation details

Training details

lidar point range (0m, 70.4m), (-40m, 40m), (-3m, 1m) in XYZ
match threshold for positive and negitive anchors: 0.6 and 0.45
SGD
batch_size = 2
learning_rate = 0.01
weight_decay = 0.001
learning rate is decayed with a cosine annealing strategy
# inference stage
threshold of low-confidence bounding box = 0.3
IoU threshold for NMS = 0.1

Data augmentation

cut-and-paste strategy
random flipping, global rotation and global scaling to the whole point cloud

Weight selection of auxiliary tasks

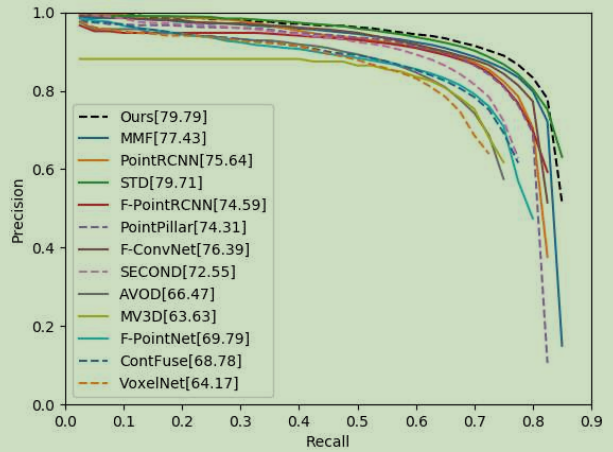

Comparison with state-of-the-arts

Ablation study

不同方法对比：

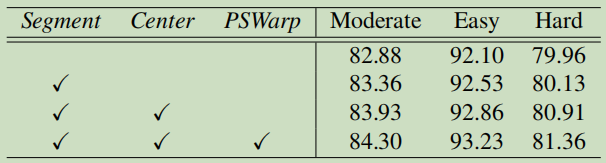

添加不同组成对比：

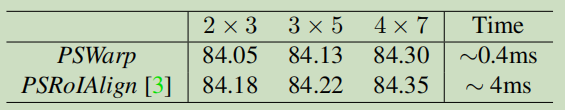

不同分类置信度处理对比：

running analysis

对标SECOND方法的各个模块：

Conclusion

• 我们首先提出了使用两点级监督来学习辅助网络，以指导在backbone网络中学习到的特征来感知3D目标的结构信息。没有增加推理计算情况下，显著提升了检测的位置准确度。
• 设计了一个PSW操作，以减轻预测的边界框与它们在NMS后处理中的相应置信度之间的不一致。
