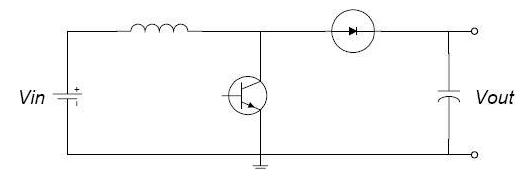

升压电路框图
首先在了解BOOST电路时，要学会如何分析最简单的升压电路框图。如图：
首先识别每个元件基本功能：电感：储能i电感；MOS管：开关作用；二极管：续流；电容：储能电容。
了解升压电路的原理，要明白Vout和Vin的差别。所以我们从Vout与Vin分析就可以明白升压电路的原理。
在分析之前需要记住一句定理：
-
伏秒积平衡：即伏秒原则，处于稳定状态的电感，开关导通时间（电流上升段）的伏秒数须与开关关断（电流下降段）时的伏秒数在数值上相等
-
依据公式U=Ldi/dt；==Udt=Ldi
首先我们要从电感分析。 -
Uon * ton=Uoff * toff
当MOS=ON时：Uon=Uin；ton=DT; //D是开启时占空比。
当MOS=off时：Uoff=Uout；toff=（1-D)T；
代入公式后
- Uin * DT=Uout * （1-D）T；
计算后得出： - Vout/Vin=1/(1-D)；因为D<1，所以输出电压比输入电压>1则该电路实现升压。
注意：
在设计升压电路上，线路上涉及续流二极管极为重要，在升压过程中，VOUT逐渐变大，二极管防止输出电压倒灌至输入导致电路损坏。
降压电路框图
降压电路原理和升压大致一样，也从输出和输入的角度分析降压原理。
根据伏秒积平衡：
- Von * DT=Voff * (1-D)T
-当ON时电感电压VL=Vin-Vout，OFF时VL=Vout； - (Vin-Vout) * DT=Vout * (1-DT)
计算得出输出电压比输入电压=DT ，又D<1 则输入大于输出电压，因此处于降压。
