今天刚好又再等实验数据，那我就来分享一下最近写论文所涉及到画图的知识好啦！

1. 本文涉及的背景：

        a. 针对脑电正问题模型，设置电偶极子强度计算了头皮电位，为了直观显示绘制了2D的头皮电位拓扑图；

        b. 分别激活不同偶极子，分析各偶极子引起头皮电位差的整体情况，分别计算了RDM（相对差异度）和MAG（放大系数），为了直观显示各电偶极子对RDM和MAG的影响情况，需要绘制3D皮层拓扑图。这个不知道大家是否能理解，如果不能理解那就只需要关注一句话，就是绘制了3D皮层拓扑图就是了。

2. 看本文最重要的是看清楚输入：

        a. 2D头皮电位拓扑图的输入是：eeglab读入的电极结构体和头皮电位向量

        b. 3D皮层拓扑图的输入是：源模型+各源点的RDM值（为：偶极子数*1的矩阵，也可以是你想要定义的各源点所对应的强度）

3. 所采用的函数：

        a. 2D电位电位拓扑图：eeglab中的topoplot函数

        b. 3D皮层拓扑图：fieldtrip自带函数ft_plot_mesh

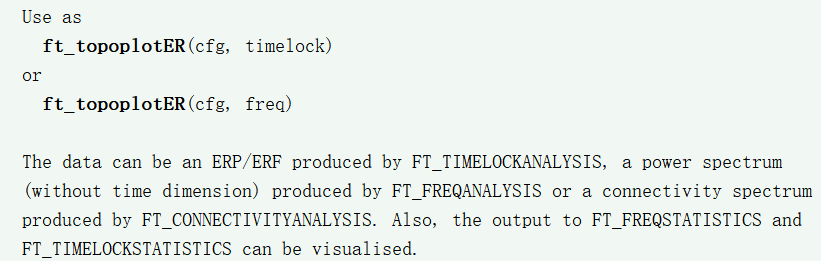

     好了，现在准备工作做好了，可以开始了。首先，明明fildtrip里面自带了函数，为什么我要介绍呢？因为再我作图的时候发现：fiedtrip教程中给的作图教程虽然两个图形都包含了，比如可以用函数 ft_topoplotER 但是它的输入不直观，类似于如下的情况

也就是，我不能直接输入我的头皮电位向量值。所以我只好求助于eeglab的绘图函数了，3D图的话我则确实受了fieldtrip函数里面的教程的启发。

那我们直接上代码：

2D头皮电位拓扑图的绘制：

1）首先我们需要上eeglab的官网下载eeglab的工具包，下载链接如下：

https://eeglab.org/others/How_to_download_EEGLAB.html

下载好放在自己的路径下就好了。

2）用eeglab的函数 readlocs 读入导联的模板，比如：

chanlocs = readlocs('D:******\template\electrode\standard_1020.elc');

3）如果你的导联是经过对准后的，那么为了显示位置的准确性，你需要现更新自己chanpos的位置坐标。再这里我们需要注意：topoplot的坐标看的是 theta 和 radius 两栏。而我们fiedtrip中的坐标是用的xyz，因此需要将笛卡尔坐标系转化为极坐标系，而这个转化当然不是自己乱转了，我们采用eeglab自己写的函数 convertlocs 进行转换。代码如下：

 for i=1:channumchanlocs(i).X = elec_aligned.chanpos(i,1);chanlocs(i).Y = elec_aligned.chanpos(i,2);chanlocs(i).Z = elec_aligned.chanpos(i,3);end    % 将chanlocs的 xyz 用自己对准后的 xyz 替换chanlocs = convertlocs(chanlocs, 'cart2all');   %将笛卡尔坐标系转化为极坐标系

4）最后输入chanlocs和自己的导联电位向量就行了

figure
topoplot(potential,chanlocs,'style','both','electrodes','on');

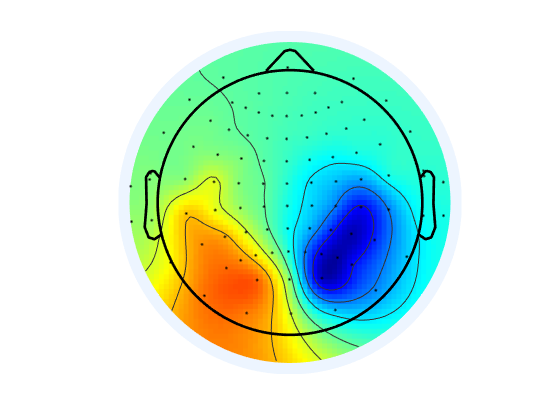

这样就可以画出头皮电位拓扑图了

至于标签什么的，就自己添一下就好了。

3D皮层拓扑图：

这个就很简单了，直接上代码：

ft_plot_mesh(sourcemodel,'vertexcolor',rdm); lighting gouraud; material dull;light

这里的输入一个是sourcemodel，一个是rdm，其中rdm的维度为偶极子数*1，其实就是表示sourcemodel里面每个pos点的强度就可了。其他也没什么可需要注意的了，直接上图。

感觉在这里写的时候好像很轻易似的，但是自己在下面研究的时候花了老鼻子劲了，fieldtrip的教程做得真的不咋地，他的站内搜索功能还时灵时不灵，让人很是无奈啊。今天写出来希望给能跟我一样苦恼的人一点帮助，如有问题也希望大家批评指正，谢谢！
