详细设计说明书

1引言

1.1编写目的

现在机房里提供的办公服务不断增加，信息不断的发展，单靠人工管理已经远远不能应付，这就要求办公自动化系统必须实现自动化、集成化。充分利用计算机网络优势，提高办公效率，是机房管理更上一层楼。

本系统是在用户需求的基础上，针对廊坊师范学院机房管理的具体需求，结合软件设计特点进行设计开发，旨在通过该项目的实施，提高机房办公管理的质量，加大业务的数字化程度，节省人力物力，提高工作效率。

编此详细报告是为了得出目标系统的精确描述，设计出程序的蓝图，使程序员根据此蓝图写出代码。

本《报告》的读者是：参与该系统的开发人员以及系统设计人员、代码编制人员和系统实施人员。。

1.2背景

a待开发的软件系统的名称：机房收费系统

b本项目的任务提出者：米教授

c本项目的开发者：白靖

d用户和运行该程序系统的的计算中心：廊坊师范学院数信学院计算机中心

1.3定义

姓名（Name）、卡号（CardNumber）、班级（Class）、教师（Teachers）、上机（Online）、下机（Outline）、时间（Time）、余额（Balance）、退卡（Back of the card）、充值（Recharge）、结账（Checkout）

1.4参考资料

a．《软件工程导论》 张海藩 编著

b．邱慕夏 《机房收费系统v2.0》 《学生信息管理系统》

c．详细设计说明书（GB8567——88）

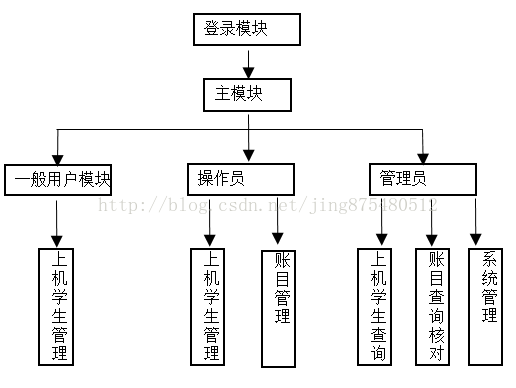

2程序系统的结构

3学生管理设计说明

3.1程序描述

该模块只对上下机的学生进行查看和执行上下机操作，没有涉及账目的管理，只是将学生上机和下机的信息输入数据库，还能查看部分学生上下机的信息。但是不能对其进行修改操作，该模块只要是登录的用户都可以操作。

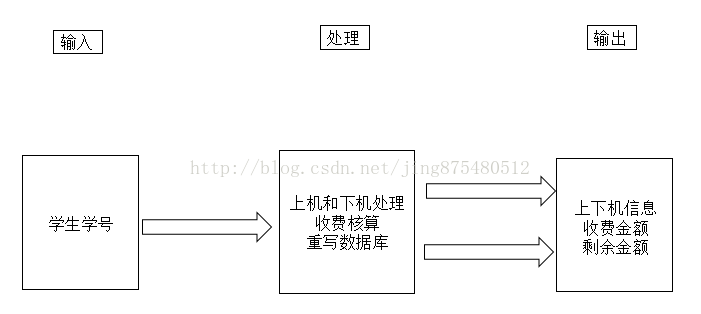

3.2功能

3.3性能

       A、精度要求：时间以分钟为单位、金额精确到0.1元

       B、其它的数字都是整数的形式出现。

3.4输入项

名称	标识	数据类型	有效范围（个字符内）	输入方式	安全保密
卡号	cardNo	Char	10	刷卡输入	中
姓名	studentName	Char	5	手动输入	中
班级	Class	Char	4	手动输入	中
年级	Grade	Char	5	手动输入	中
学号	StudentNo	Char	10	手动输入	中
性别	Sex	Char	2	手动输入	中
金额	Cash	Numeric	10	手动输入	中

3.5输出项

名称	标识	数据类型	有效范围（个字符内）	输出媒体	安全保密
卡号	cardNo	Char	10	无	中
姓名	studentName	Char	5	无	中
班级	Class	Char	4	无	中
年级	Grade	Char	5	无	中
学号	StudentNo	Char	10	无	中
性别	Sex	Char	2	无	中
金额	Cash	Numeric	10	无	中
时间	Time	Date	12	无	中

提示：上下机信息必须输出

3.6算法

时间差=下机时间—上机时间，时间（分钟），然后结合基本信息表里设定的扣费信息算出消费金额。

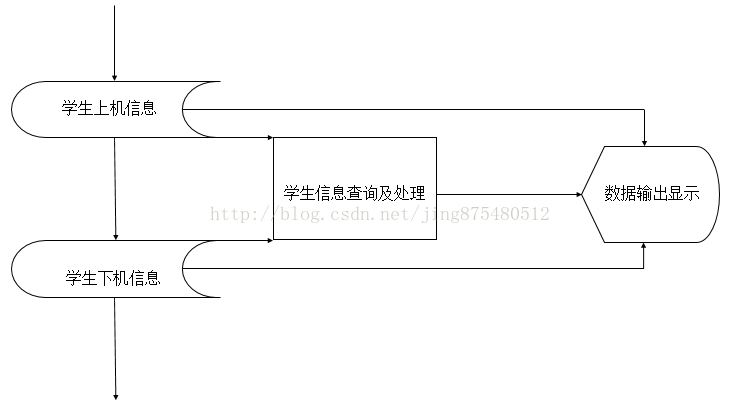

3.7流程逻辑

3.8接口

3.9存储分配

用户界面卡号ID（Card_ID）:字符串（唯一标识符）

学号（Stu_No）：字符串

姓名（Name）：字符串

班级（class）：字符串

年级（grade）：字符串

金额（Cash）：money类型

时间（Time）：datetime。

3.10注释设计

说明准备在本程序中安排的注释，如：

a． 加在模块首部的注释；

b． 加在各分枝点处的注释；

c． 对各变量的功能、范围、缺省条件等所加的注释；

d． 对使用的逻辑所加的注释等等。

3.11限制条件

必须保证程序正常地连接到服务器。

3.12测试计划

进行学生上机、下机测试，验证数据的准确性。

3.13尚未解决的问题

对不同卡的类型收费标准不同。

4程序2（标识符）设计说明

用类似F．3的方式，说明第2个程序乃至第N个程序的设计考虑。

......
