实模式

实模式又称为实地址模式，实，即真实，这意味着程序运行的是真实的指令，对指令的动作不作区分，直接执行指令的真实功能，同时也说明发往内存的地址是真实的，对任何地址不加限制地发往内存。

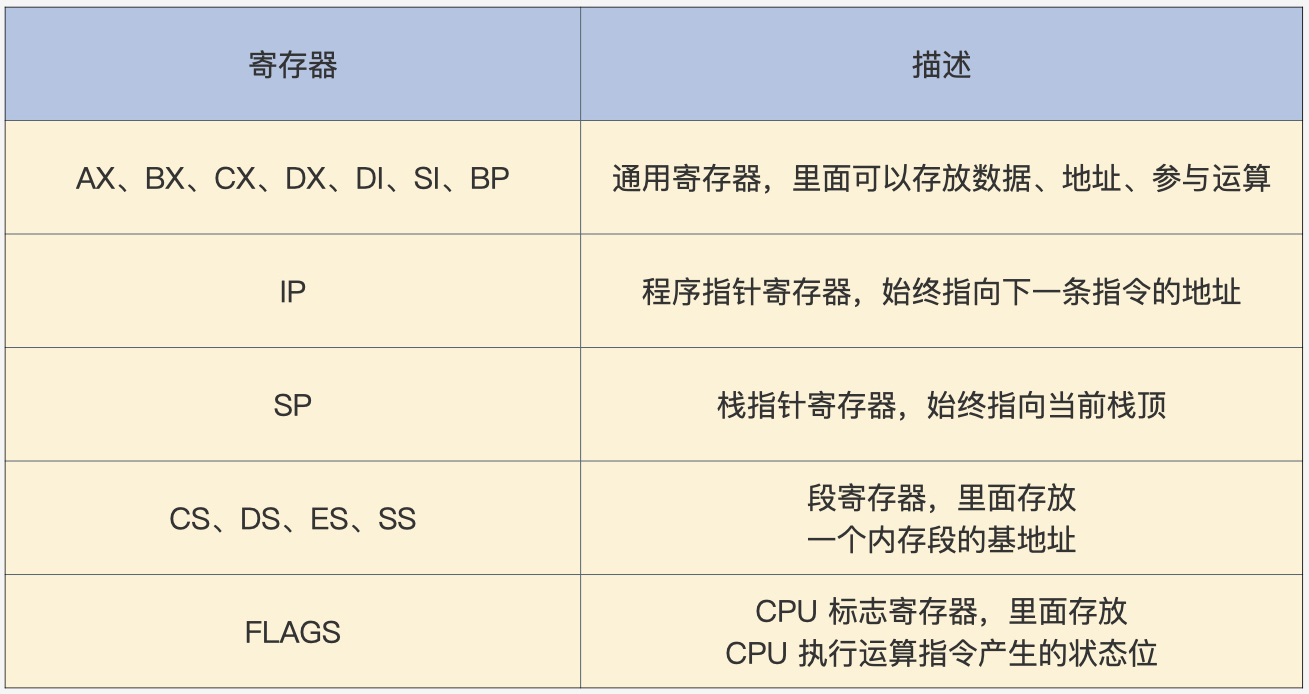

x86  CPU 在实模式下的寄存器

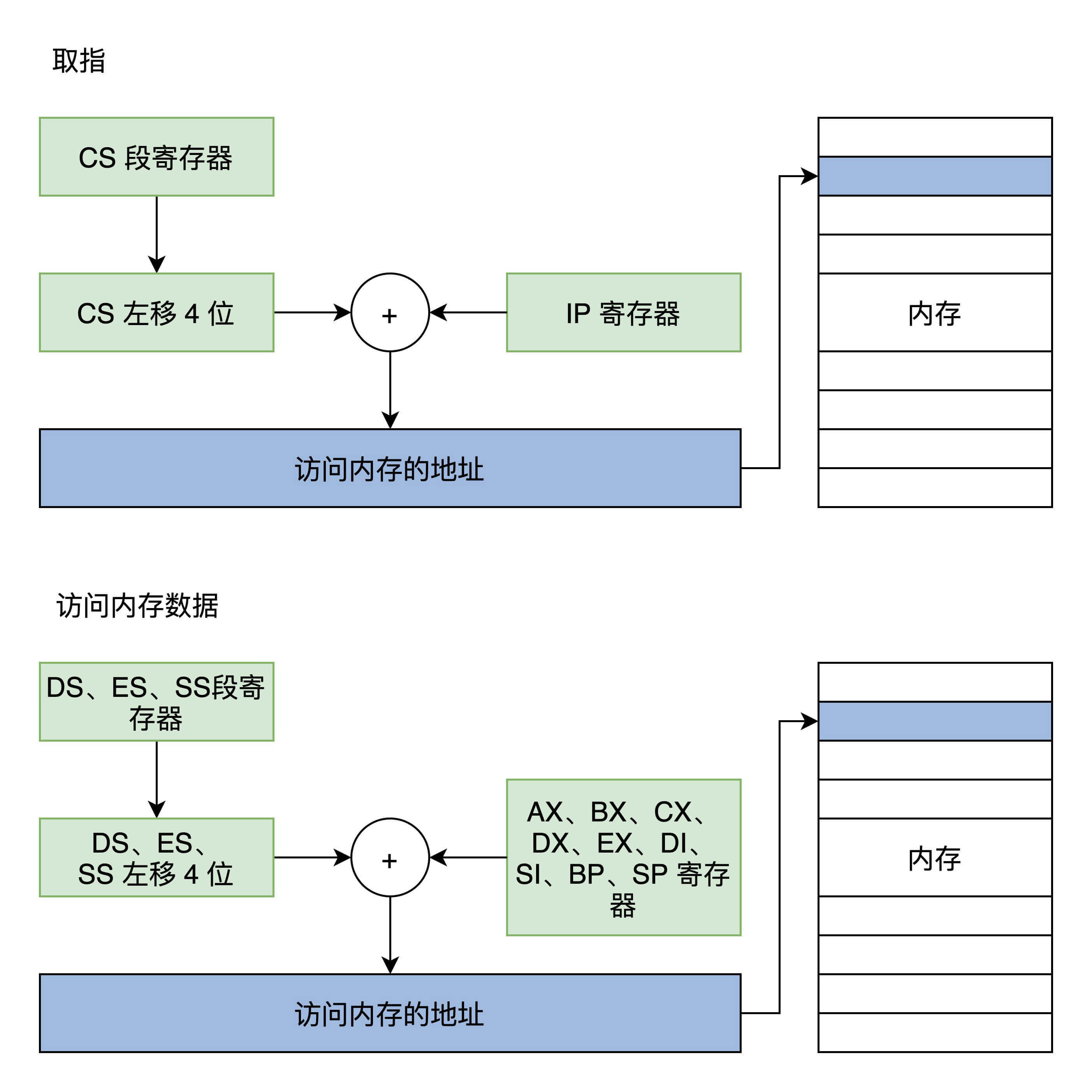

实模式下内存访问

数据装载，获取指令，这些操作都需要访问内存才能实现，而访问内存靠的就是是地址值。地址计算方式如下：

代码段是由 CS 和 IP 确定的，而栈段是由 SS 和 SP 段确定的。

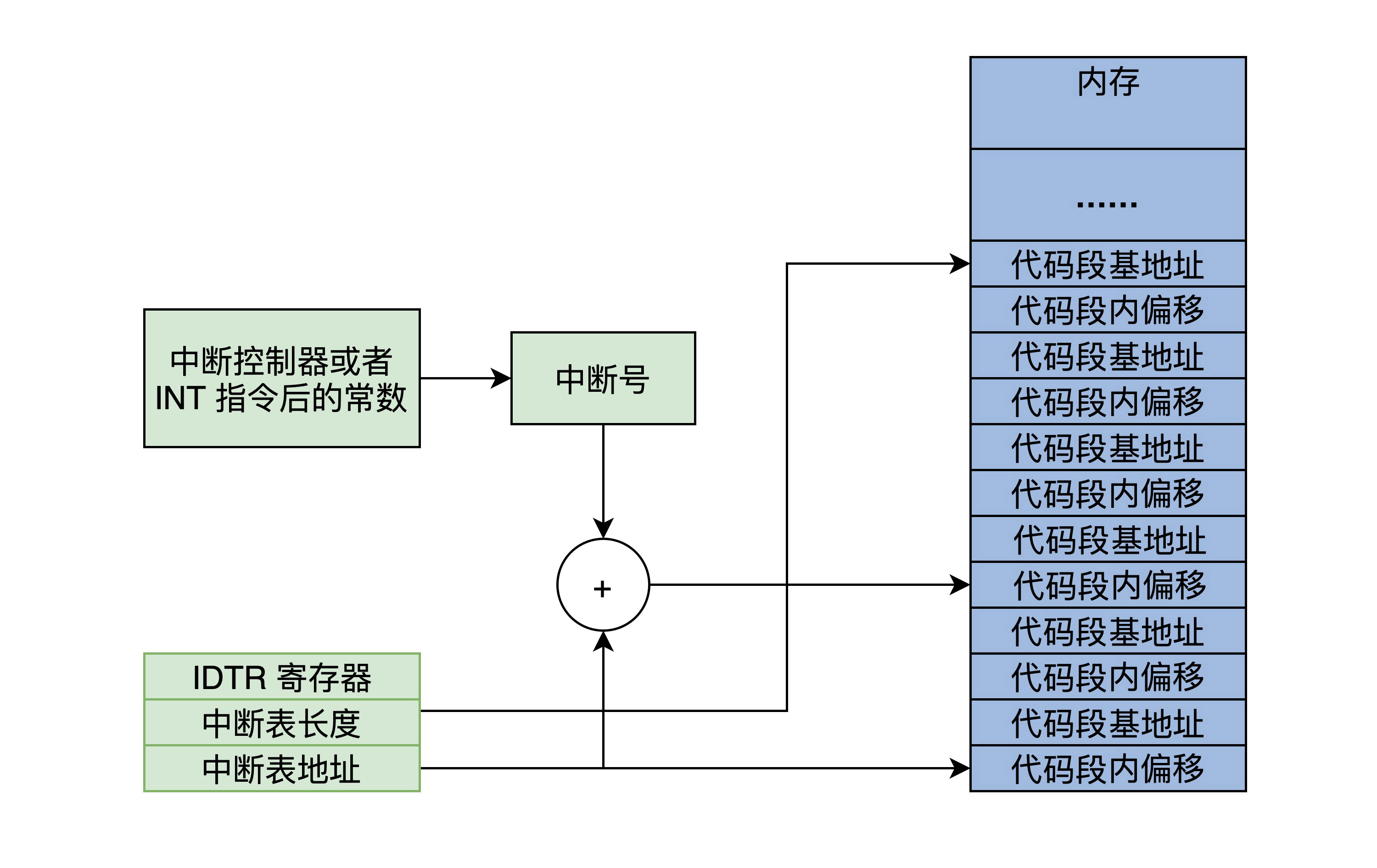

实模式中断

硬件中断：中断控制器给 CPU 发送了一个电子信号，CPU 会对这个信号作出应答。随后中断控制器会将中断号发送给 CPU。

软件中断： CPU 执行了 INT 指令，这个指令后面会跟随一个常数，这个常数即是软中断号。这种情况是软件中断。

保护模式

随着软件的规模不断增加，需要更高的计算量、更大的内存容量，内存变大，需要解决内存寻址问题，16位寄存器最多只能表示2^16大小地址，于是扩展成32位。同时在实模式下CPU 对任何指令不加区分地执行；CPU 对访问内存的地址不加限制，这些都会导致问题出现，需要实现保护模式。

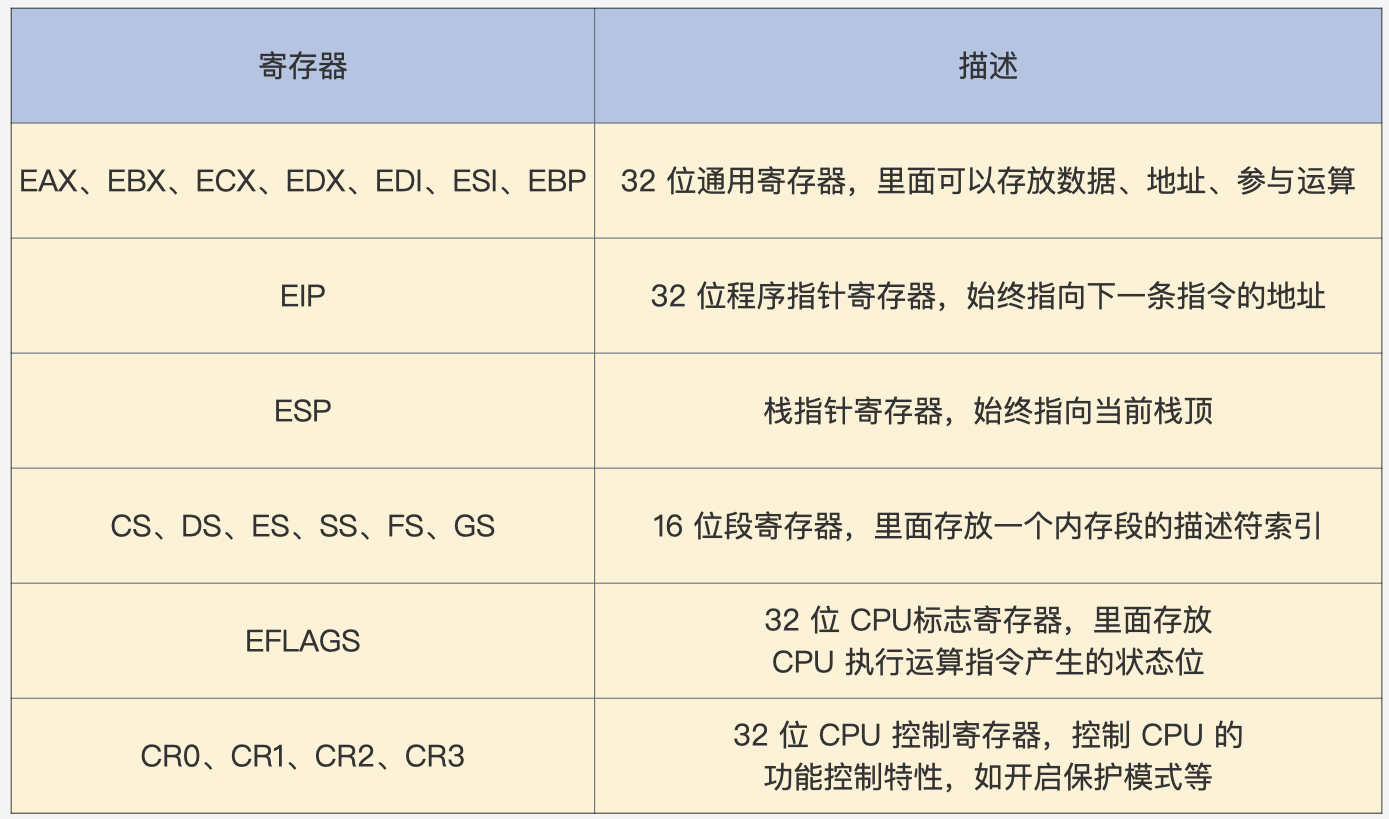

保护模式寄存器

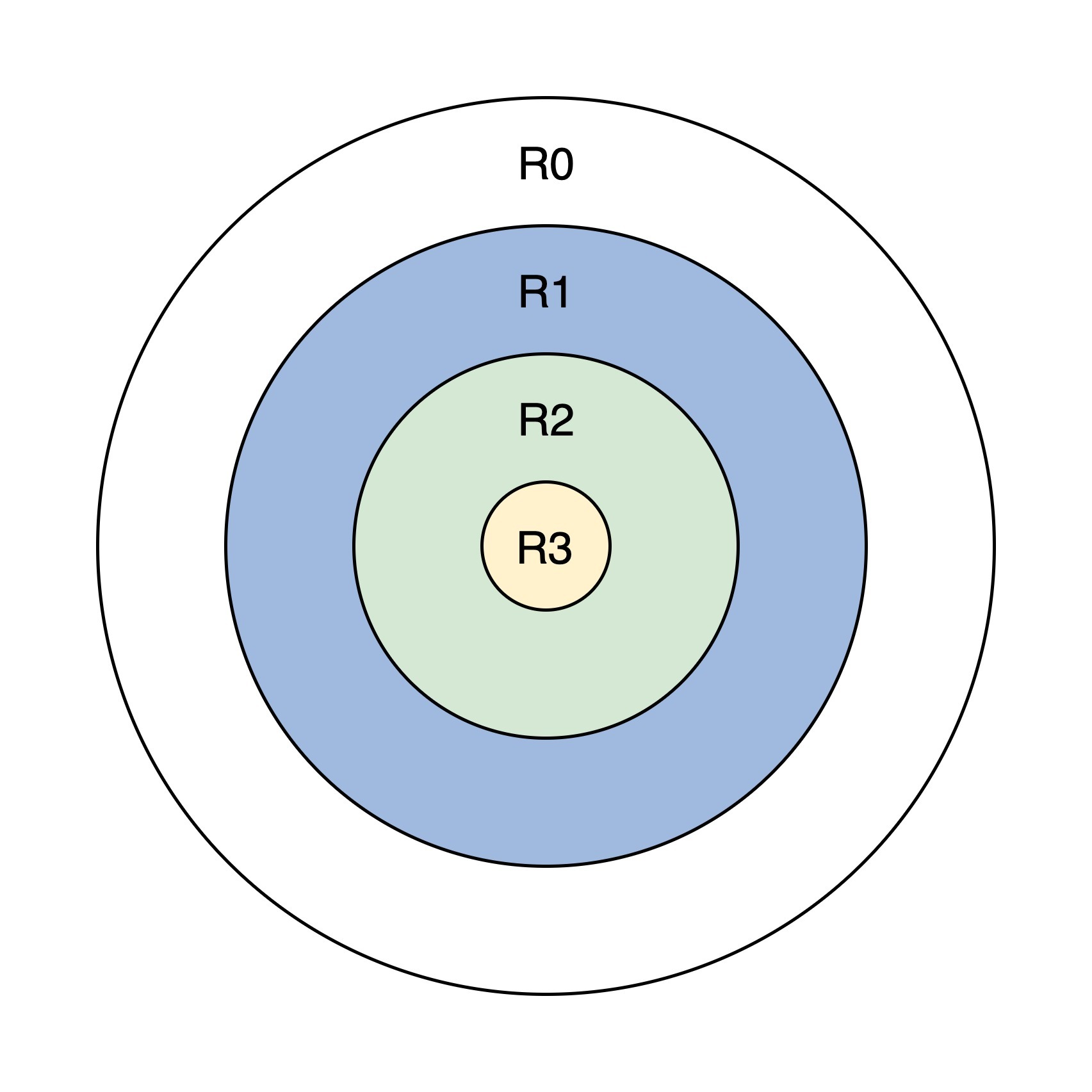

保护模式特权级

R0~R3，每个特权级执行指令的数量不同，R0 可以执行所有指令，R1、R2、R3 依次递减，它们只能执行上一级指令数量的子集。而内存的访问则是靠后面所说的段描述符和特权级相互配合去实现的

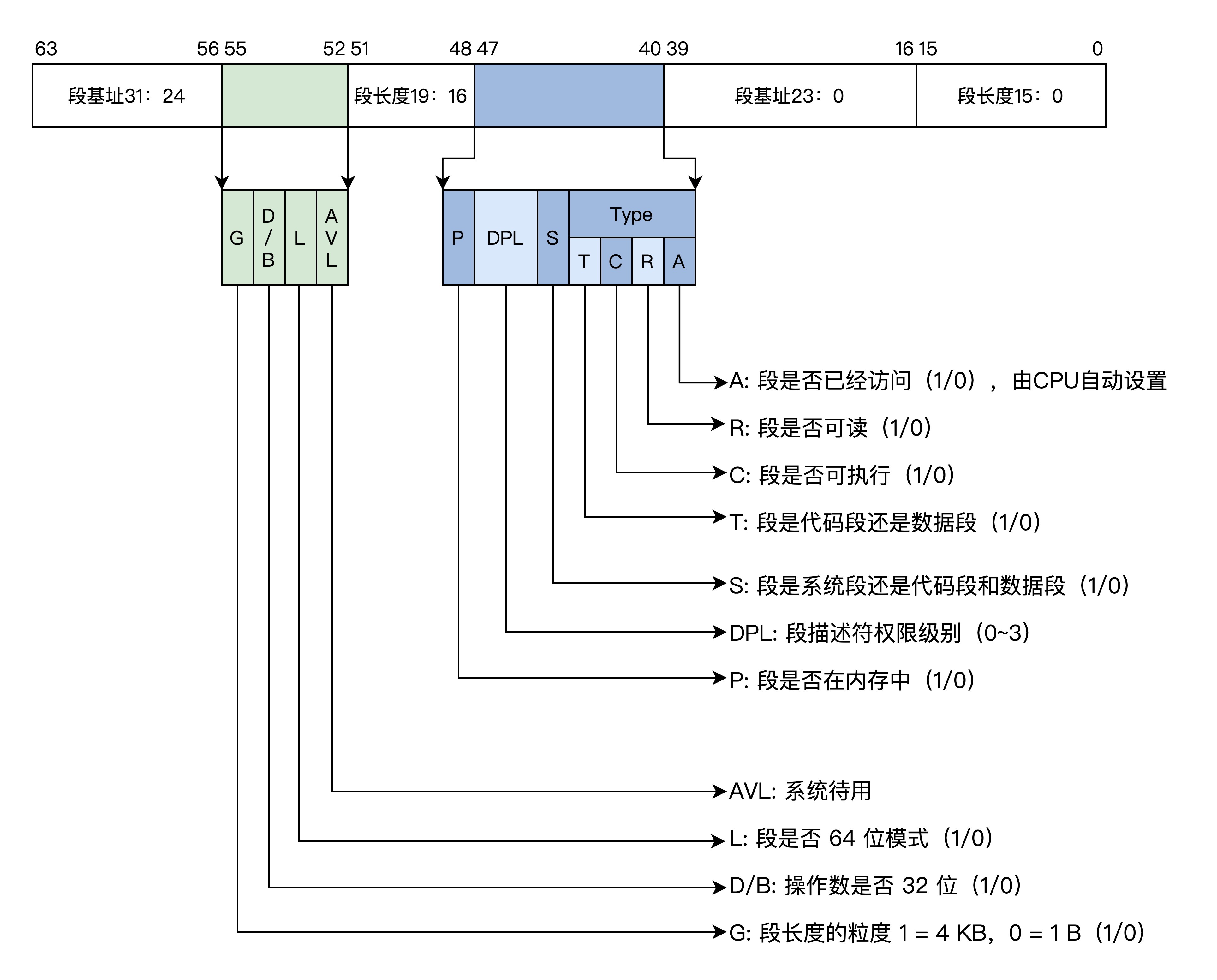

保护模式段描述符

多个段描述符在内存中形成全局段描述符表，该表的基地址和长度由 CPU 和 GDTR 寄存器指示。如下图所示

段寄存器中不再存放段基地址，而是具体段描述符的索引，访问一个内存地址时，段寄存器中的索引首先会结合 GDTR 寄存器找到内存中的段描述符，再根据其中的段信息判断能不能访问成功

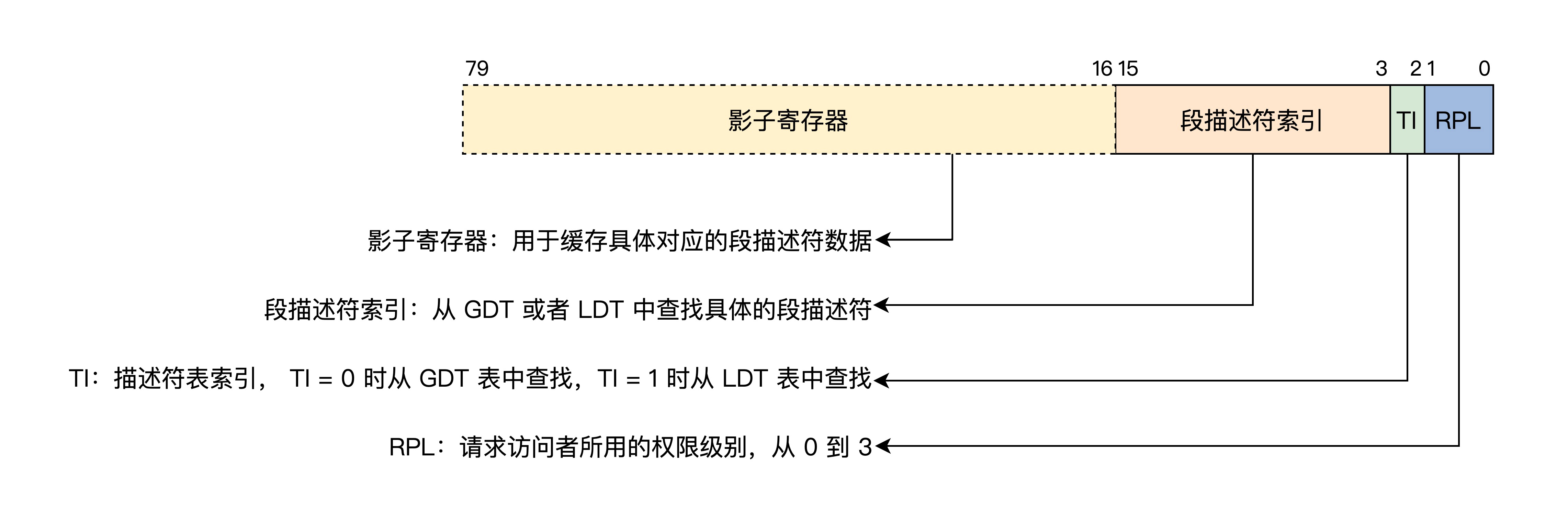

保护模式段选择子

影子寄存器是靠硬件来操作的，对系统程序员不可见，是硬件为了减少性能损耗而设计的一个段描述符的高速缓存，如果每次内存访问都要去内存中查表，那性能损失非常巨大，影子寄存器正好是 64 位，里面存放了 8 字节段描述符数据。低三位之所以能放 TI 和 RPL，是因为段描述符 8 字节对齐，每个索引低 3 位都为 0，我们不用关注 LDT，只需要使用 GDT 全局描述符表，所以 TI 永远设为 0。

CPL是当前的权限，RPL是要请求的权限级别，一般是CPL=RPL，也可以CPL<RPL,但是如果 CPL > DPL,那么CPU就禁止你访问了，权限不够

保护模式平坦模型

CPU32 位的寄存器最多只能产生 4GB 大小的地址，而一个段长度也只能是 4GB，所以我们把所有段的基地址设为 0，段的长度设为 0xFFFFF，段长度的粒度设为 4KB，这样所有的段都指向同一个（（段的长度 +1）* 粒度 - 1）字节大小的地址空间

GDT_START:
knull_dsc: dq 0
;第一个段描述符CPU硬件规定必须为0
kcode_dsc: dq 0x00cf9e000000ffff
;段基地址=0，段长度=0xfffff
;G=1,D/B=1,L=0,AVL=0
;P=1,DPL=0,S=1
;T=1,C=1,R=1,A=0
kdata_dsc: dq 0x00cf92000000ffff
;段基地址=0，段长度=0xfffff
;G=1,D/B=1,L=0,AVL=0
;P=1,DPL=0,S=1
;T=0,C=0,R=1,A=0
GDT_END:

GDT_PTR:
GDTLEN  dw GDT_END-GDT_START-1
GDTBASE  dd GDT_START

保护模式中断

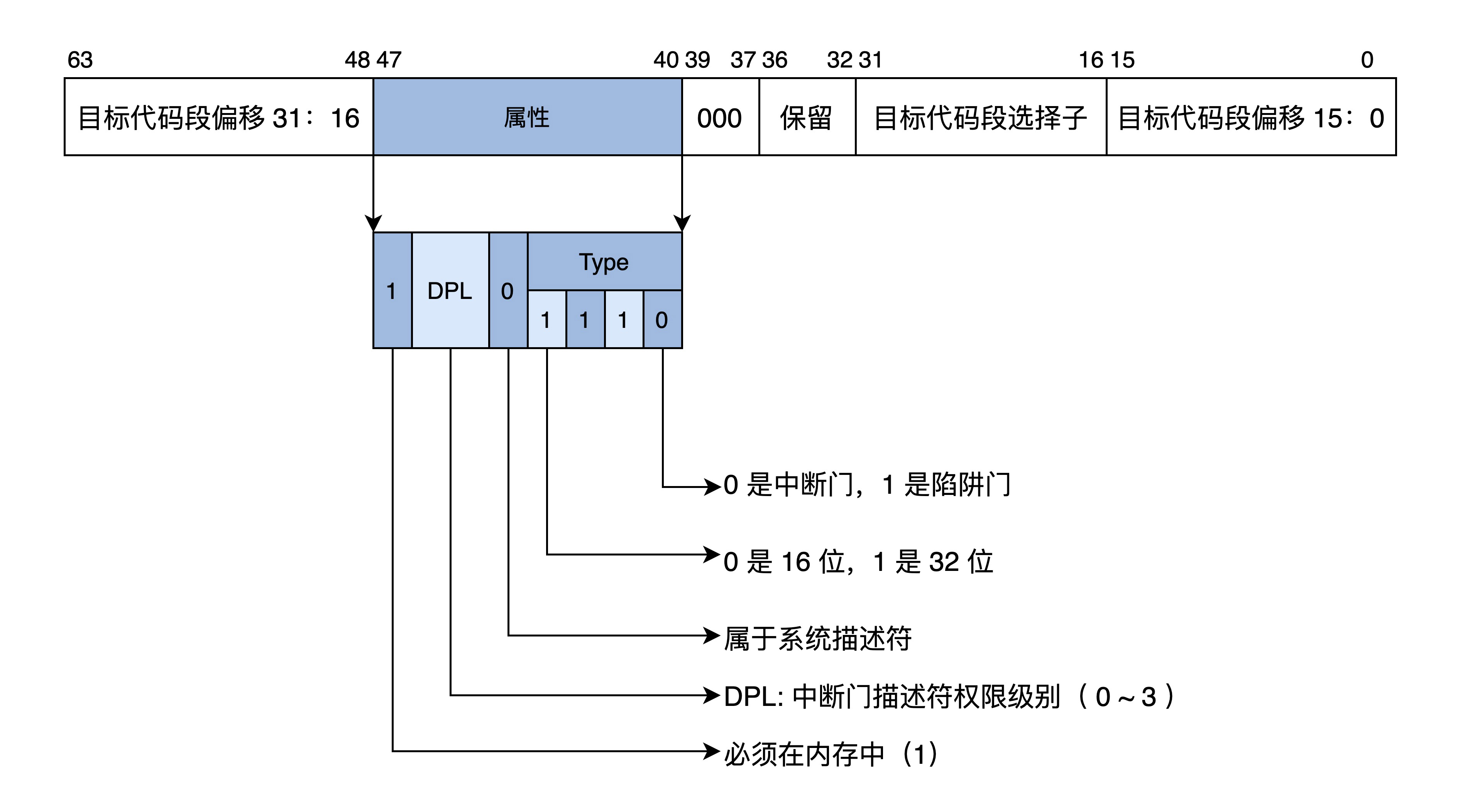

实模式下 CPU 不需要做权限检查，可以直接通过中断向量表中的值装载 CS:IP 寄存器。而保护模式下的中断要权限检查，还有特权级的切换，所以就需要扩展中断向量表的信息，即每个中断用一个中断门描述符来表示，也可以简称为中断门，中断门描述符有自己的格式。

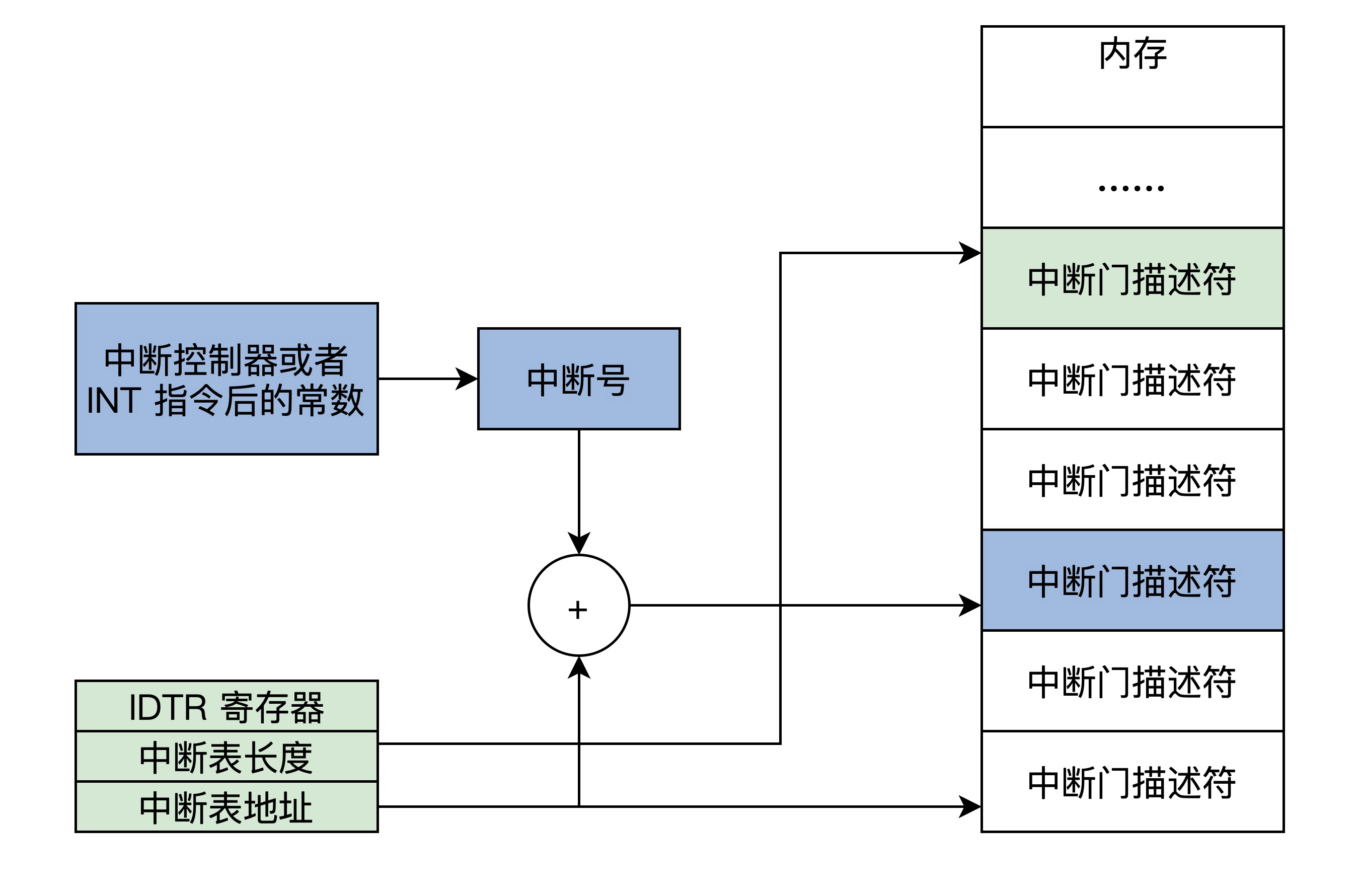

保护模式要实现中断，也必须在内存中有一个中断向量表，同样是由 IDTR 寄存器指向，只不过中断向量表中的条目变成了中断门描述符，如下图所示

产生中断后，CPU 首先会检查中断号是否大于最后一个中断门描述符，x86 CPU 最大支持 256 个中断源（即中断号：0~255），然后检查描述符类型（是否是中断门或者陷阱门）、是否为系统描述符，是不是存在于内存中。

接着，检查中断门描述符中的段选择子指向的段描述符。最后做权限检查，如果 CPL 小于等于中断门的 DPL，并且 CPL 大于等于中断门中的段选择子所指向的段描述符的 DPL，就指向段描述符的 DPL。

进一步的，CPL 等于中断门中的段选择子指向段描述符的 DPL，则为同级权限不进行栈切换，否则进行栈切换。如果进行栈切换，还需要从 TSS 中加载具体权限的 SS、ESP，当然也要对 SS 中段选择子指向的段描述符进行检查。

做完这一系列检查之后，CPU 才会加载中断门描述符中目标代码段选择子到 CS 寄存器中，把目标代码段偏移加载到 EIP 寄存器中。

切换到保护模式

x86 CPU 在第一次加电和每次 reset 后，都会自动进入实模式，要想进入保护模式，就需要程序员写代码实现从实模式切换到保护模式。切换到保护模式的步骤如下。

第一步，准备全局段描述符表，代码如下。

GDT_START:
knull_dsc: dq 0
kcode_dsc: dq 0x00cf9e000000ffff
kdata_dsc: dq 0x00cf92000000ffff
GDT_END:
GDT_PTR:
GDTLEN  dw GDT_END-GDT_START-1
GDTBASE  dd GDT_START

第二步，加载设置 GDTR 寄存器，使之指向全局段描述符表。
lgdt [GDT_PTR]

第三步，设置 CR0 寄存器，开启保护模式。
;开启 PE
mov eax, cr0
bts eax, 0                      ; CR0.PE =1
mov cr0, eax

第四步，进行长跳转，加载 CS 段寄存器，即段选择子。
jmp dword 0x8 :_32bits_mode ;_32bits_mode为32位代码标号即段偏移

长模式

长模式又名 AMD64，因为这个标准是 AMD 公司最早定义的，它使 CPU 在现有的基础上有了 64 位的处理能力，既能完成 64 位的数据运算，也能寻址 64 位的地址空间。这在大型计算机上犹为重要，因为它们的物理内存通常有几百 GB

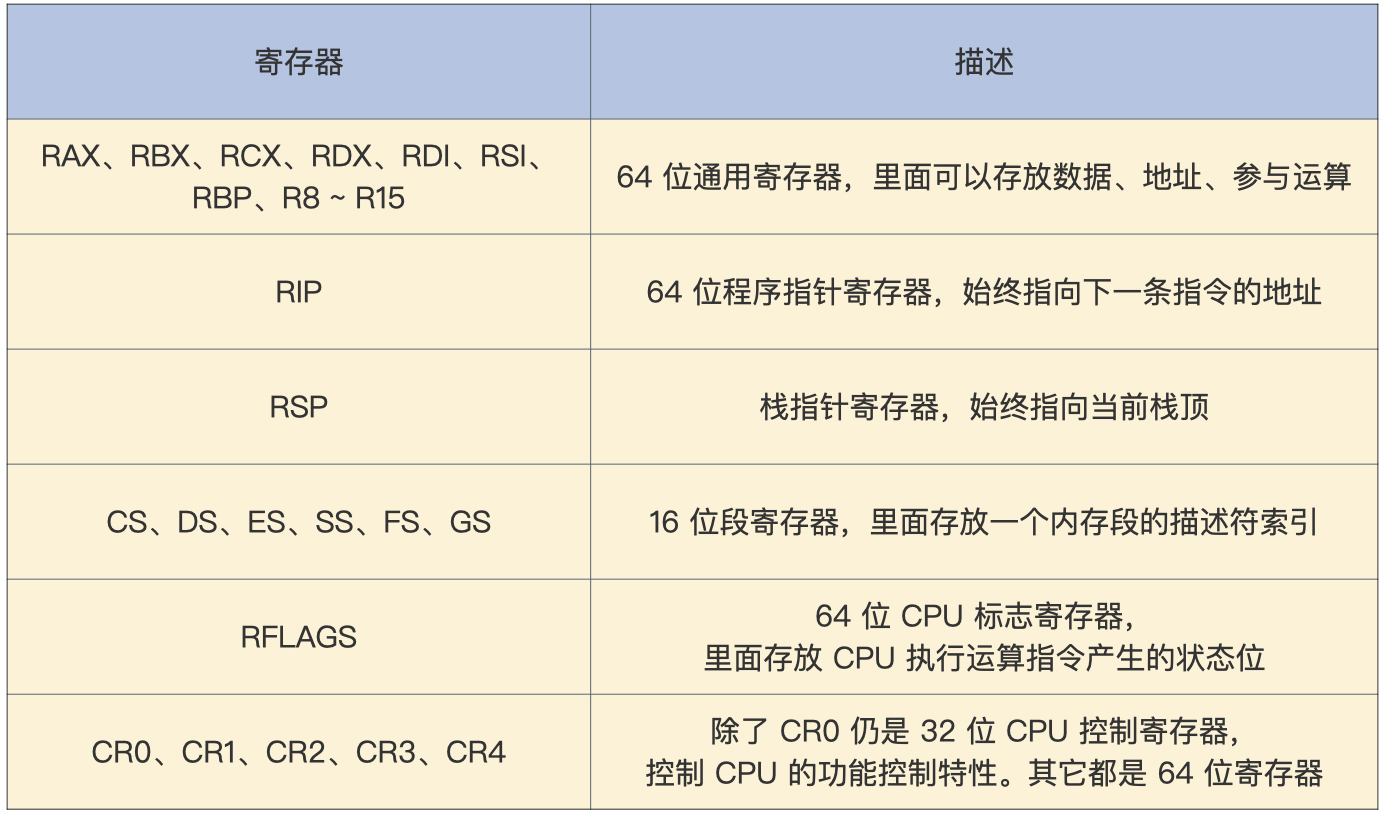

长模式寄存器

相比于保护模式，长模式增加了一些通用寄存器，并扩展了通用寄存器的位宽，所有的通用寄存器都是 64 位，还可以单独使用低 32 位。这个低 32 位可以拆分成一个低 16 位寄存器，低 16 位又可以拆分成两个 8 位寄存器。

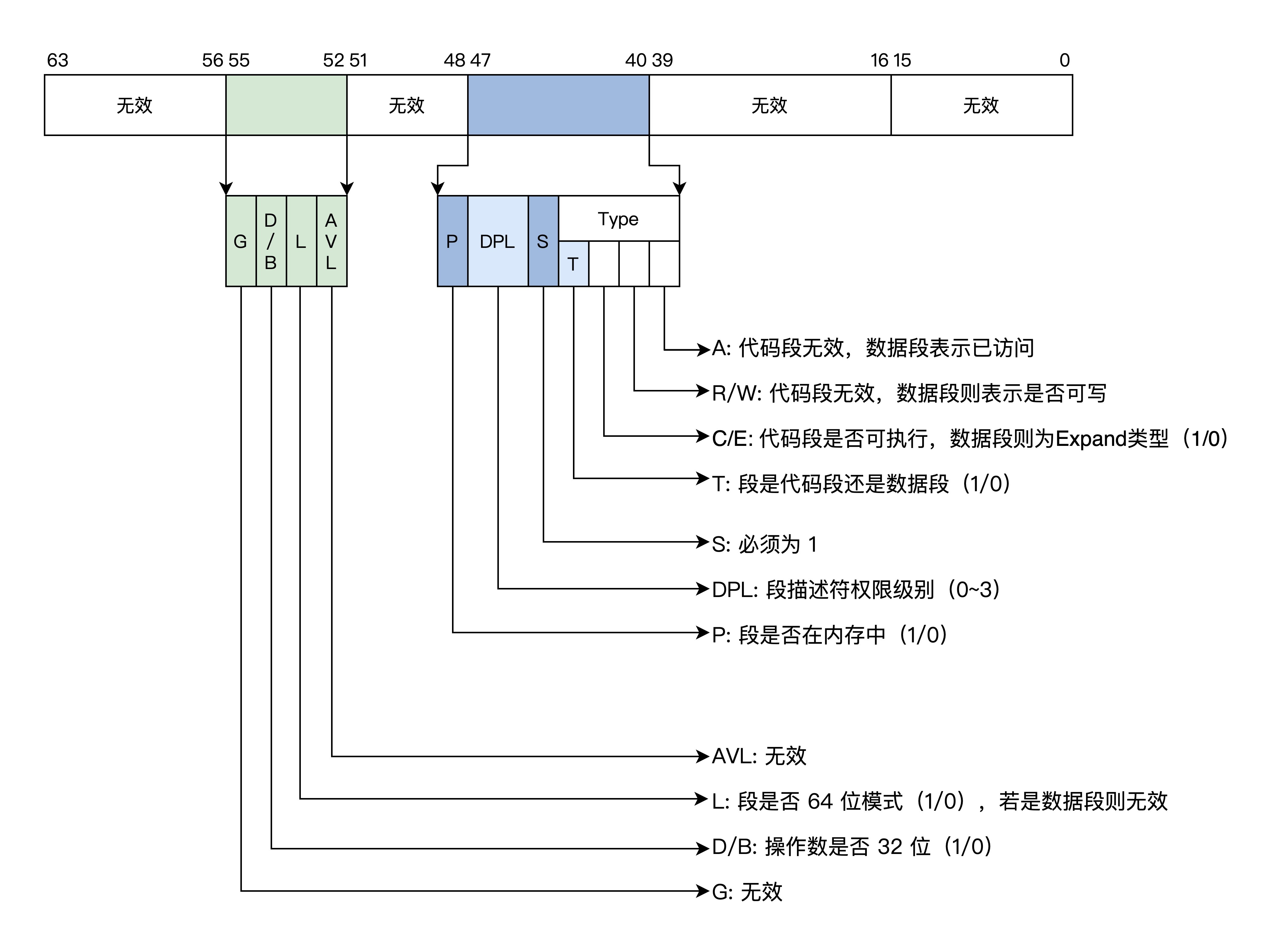

长模式段描述符

当描述符中的 L=1，D/B=0 时，就是 64 位代码段，DPL 还是 0~3 的特权级。然后有多个段描述在内存中形成一个全局段描述符表，同样由 CPU 的 GDTR 寄存器指向。

ex64_GDT:
null_dsc:  dq 0
;第一个段描述符CPU硬件规定必须为0
c64_dsc:dq 0x0020980000000000  ;64位代码段
;无效位填0
;D/B=0,L=1,AVL=0
;P=1,DPL=0,S=1
;T=1,C=0,R=0,A=0
d64_dsc:dq 0x0000920000000000  ;64位数据段
;无效位填0
;P=1,DPL=0,S=1
;T=0,C/E=0,R/W=1,A=0
eGdtLen   equ $ - null_dsc  ;GDT长度
eGdtPtr:dw eGdtLen - 1  ;GDT界限
 dq ex64_GDT

长模式中断

首先为了支持 64 位寻址中断门描述符在原有基础上增加 8 字节，用于存放目标段偏移的高 32 位值。其次，目标代码段选择子对应的代码段描述符必须是 64 位的代码段。最后其中的 IST 是 64 位 TSS 中的 IST 指针。

长模式也同样在内存中有一个中断门描述符表，只不过表中的条目（如上图所示）是 16 字节大小，最多支持 256 个中断源，对中断的响应和相关权限的检查和保护模式一样

切换长模式

第一步，准备长模式全局段描述符表
ex64_GDT:
null_dsc:  dq 0
;第一个段描述符CPU硬件规定必须为0
c64_dsc:dq 0x0020980000000000  ;64位代码段
d64_dsc:dq 0x0000920000000000  ;64位数据段
eGdtLen   equ $ - null_dsc  ;GDT长度
eGdtPtr:dw eGdtLen - 1  ;GDT界限
 dq ex64_GDT

第二步，准备长模式下的 MMU 页表，这个是为了开启分页模式，切换到长模式必须要开启分页，长模式下已经不对段基址和段长度进行检查了，那么内存地址空间就得不到保护了，必须通过分页机制对内存进行保护
mov eax, cr4
bts eax, 5   ;CR4.PAE = 1
mov cr4, eax ;开启 PAE
mov eax, PAGE_TLB_BADR ;页表物理地址
mov cr3, eax

第三步 加载 GDTR 寄存器，使之指向全局段描述表：
lgdt [eGdtPtr]

第四步 开启长模式，要同时开启保护模式和分页模式，在实现长模式时定义了 MSR 寄存器，需要用专用的指令 rdmsr、wrmsr 进行读写，IA32_EFER 寄存器的地址为 0xC0000080，它的第 8 位决定了是否开启长模式。

;开启 64位长模式
mov ecx, IA32_EFER
rdmsr
bts eax, 8  ;IA32_EFER.LME =1
wrmsr
;开启 保护模式和分页模式
mov eax, cr0
bts eax, 0    ;CR0.PE =1
bts eax, 31
mov cr0, eax

第五步 进行跳转，加载 CS 段寄存器，刷新其影子寄存器。
jmp 08:entry64 ;entry64为程序标号即64位偏移地址
