详细设计说明书

1引言

1.1编写目的

本阶段在用户的需求分析的基础上，对机房收费系统做出概要设计。

编制的目的是说明对程序系统的设计考虑，包括程序系统的基本处理流程、程序系统的组织结构、模块划分、功能分配、接口设计、运行设计、数据结构设计和出错处理设计等，为程序的详细设计提供基础。

在下一阶段详细设计中，程序员可参考此设计说明书，对系统进行详细设计。在测试软件和维护的时候也可以参考此文档。

本文档的读者是项目设计和编码人员

1.2背景

A.待开发软件名称：机房收费系统

B.项目提出者：米新江教授

开发者：孙东

用户：廊坊师范学院全体教职工和学生

实现该软件的计算中心或计算机网络：廊坊师范学院局域网

C.该软件系统同其他机构的基本的相互来往关系：由廊坊师范学院信息技术提高班做技术支持。

1.3定义

1.4参考资料

[1]《软件工程事务》刘学俊李继芳刘汉中编著浙江大学出版社

[2]项目开发计划（GB8567——88）

[3]《SQL入门经典》敖富江译

[4]《VB程序设计课本》

[5]《数据库红皮书实例》

[6]《陈伟VB6.0视频》

2程序系统的结构

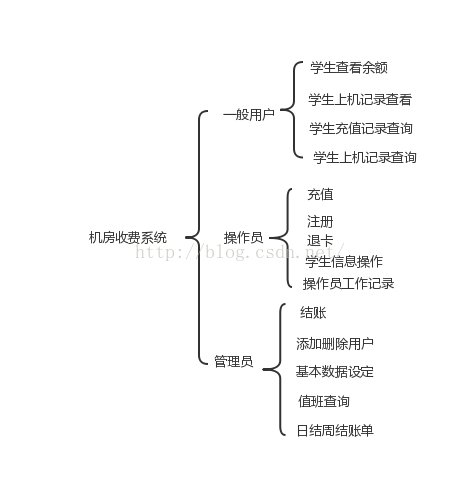

结构关系

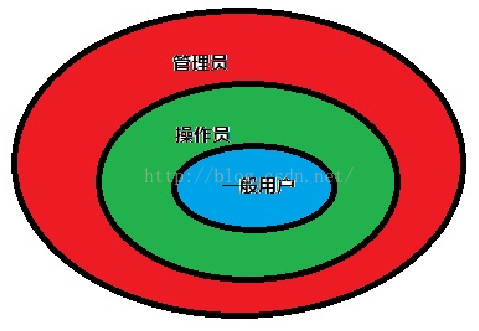

权限关系

1.一般用户：主要负责查询相关学生信息以及上下机情况。

2操作员：负责学生注册、修改、充值、退卡等操作管理工作。

3管理员：负责整个系统基本数据的设定、对操作员和一般用户的管理以及账目管理工作。

3一般用户设计说明

3.1程序描述

上下机管理程序主要实现学生刷卡上机自动计费功能,非常驻内存，是可重人的。只要登录该系统就可以在此程序中进行操作

3.2功能

3.3性能

金钱精确到0.5元，时间精确到分钟，其他数字均精确到整数位。

3.4输入项

名称	标识	数据类型	有效范围	输入方式
卡号	Card_No	Char	20位数字以内	刷卡输入
学号	Stu_No	Char	20位数字以内	自动输入
姓名	Stu_Name	Char	20位字符以内	自动输入
系别	Dept	Char	20位字符以内	自动输入
性别	Stu_Sex	Char	2位字符	自动输入
年级	Grade	Char	20位字符以内	自动输入
班级	Class	Char	20位字符以内	自动输入
金额	Cash	Money	>5	自动输入
备注	Remarks	Varchar	20位字符以内	自动输入
状态	Status	Char	20位字符以内	自动输入
用户ID	User_ID	Char	20位字符以内	自动输入
注册时间	Reg_Time	datetime	精确到秒	自动输入

3.5输出项

名称	标识	数据类型	有效范围
卡号	Card_No	Char	20位数字以内
上机时间	onTime	Datetime	精确到秒
下机时间	offTime	Datetime	精确到秒
备注	Remarks	Char	20位字符以内
消费金额	consumeCash	Money	精确到0.5元
剩余金额	remainCash	Money	精确到0.5元
姓名	Stu_Name	Char	20位字符以内
用户ID	User_ID	Char	20位字符以内

3.6算法

消费时间：下机时间-上机时间

消费金钱：一小时的费用*消费时间

固定用户和一般用户虽然每小时消费不同，但是计算方法相同

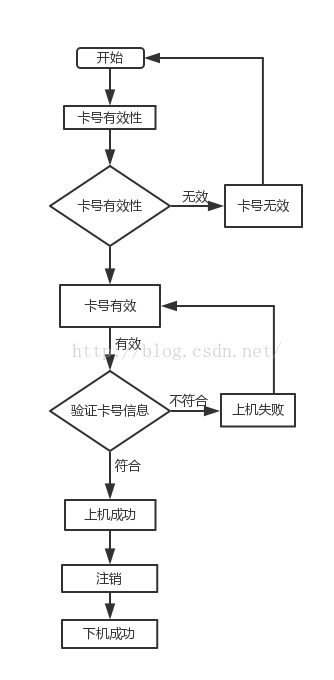

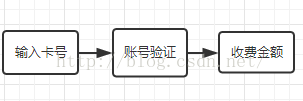

3.7流程逻辑

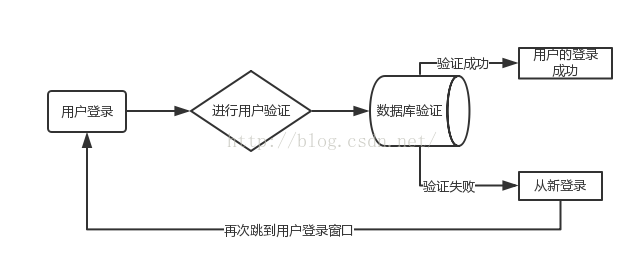

3.8接口

3.9存储分配

名称	标识	数据类型	长度
学号	StudentNo	Char	10
卡号	CardNo	Char	10
姓名	StudentName	Char	10
系别	Department	Char	10
性别	Sex	Char	10
年级	Grade	Char	10
班级	Class	Char	10
金额	Cash	Numeric	(10,3)
备注	Explain	Varchar	50
上机时间	Ontime	Date	12
下机时间	Offtime	Date	12

3.10注释设计

说明准备在程序中安排的注释：

A、在模块首部注释说明模块开始编写的时间、编写人员及其基本功能

B、在变量声明阶段，大概说明变量的类型和用途

C、在个判断、循环或者顺序枝分点上注释说明程序代码的功能

3.11限制条件

保证系统安装成功，系统与数据库的连接正常。输入有效字符。

3.12测试计划

测试用例：使用一些特殊性、说明性比较强的数据来对系统进行测试

测试方法：用黑盒和白盒相结合的方法，对系统进行测试

3.13尚未解决的问题

暂无

4操作员设计说明

4.1程序描述

该模块主要是负责学生上下机的管理工作，包括注册、充值、修改信息、退卡，以及对操作员工作记录的查询工作。一般用户没有此权限。

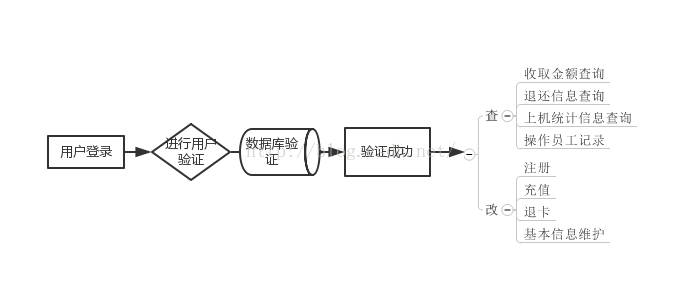

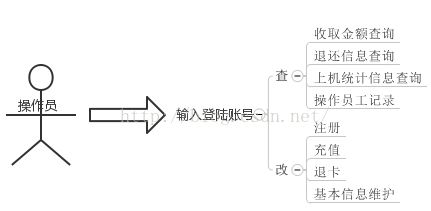

4.2功能

4.3性能

软件的输入精度：小数点后保留两位有效数字

输出数据的精度：小数点后保留两位有效数字

传输过程中的精度：小数点后保留两位有效数字

4.4输入项

名称	标识	数据类型	长度	输入方式	安全保密
学号	StudentNo	Char	10	手动	中
卡号	CardNo	Char	10	手动	中
姓名	StudentName	Char	10	手动	中
系别	Department	Char	10	手动	中
性别	Sex	Char	10	手动	中
年级	Grade	Char	10	手动	中
班级	Class	Char	10	手动	中
金额	Cash	Numeric	(10,3)	手动	中
备注	Explain	Varchar	50	手动	中
时间	Time	Date	12	自动	中
日期	Date	Date	12	自动	中

4.5输出项

名称	标识	数据类型	长度	输出方式	安全保密
学号	StudentNo	Char	10	自动	中
卡号	CardNo	Char	10	自动	中
姓名	StudentName	Char	10	自动	中
系别	Department	Char	10	自动	中
性别	Sex	Char	10	自动	中
年级	Grade	Char	10	自动	中
班级	Class	Char	10	自动	中
金额	Cash	Numeric	(14,3)	自动	中
状态	Ischeck	Char	10	自动	中
用户类型	Type	Char	10	自动	中
备注	Explain	Varchar	50	自动	中
上机时间	Ontime	Date	12	自动	中
下机时间	Offtime	Date	12	自动	中
充值金额	Charge	Numeric	（10,3）	自动	中
消费金额	Consume	Numeric	（10,3）	自动	中
余额	Cash	Numeric	（10,3）	自动	中

4.6算法

充值金额=注册时所交费用+之后充值的金额

消费时间=（下机时间-上机时间）-（准备时间+最少上机时间）

消费金额：固定用户消费=消费时间/60 * 2

临时用户消费=消费时间/60 * 3

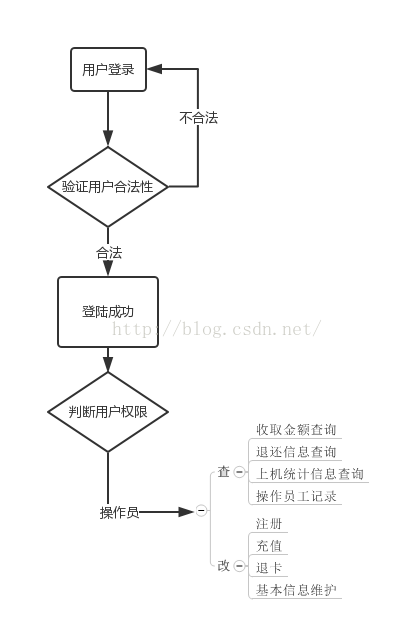

4.7流程逻辑

4.8接口

4.9存储分配

名称	标识	数据类型	长度
学号	StudentNo	Char	10
卡号	CardNo	Char	10
姓名	StudentName	Char	10
系别	Department	Char	10
性别	Sex	Char	10
年级	Grade	Char	10
班级	Class	Char	10
金额	Cash	Numeric	(10,3)
备注	Explain	Varchar	50
时间	Time	Date	12
日期	Date	Date	12

4.10注释设计

说明准备在程序中安排的注释：

A、在模块首部注释说明模块开始编写的时间、编写人员及其基本功能

B、在变量声明阶段，大概说明变量的类型和用途

C、在个判断、循环或者顺序枝分点上注释说明程序代码的功能

4.11限制条件

保证系统安装成功，系统与数据库的连接正常。输入有效字符。

4.12测试计划

测试用例：使用一些特殊性、说明性比较强的数据来对系统进行测试

测试方法：用黑盒和白盒相结合的方法，对系统进行测试

4.13尚未解决的问题

暂无

5管理员设计说明

5.1程序描述

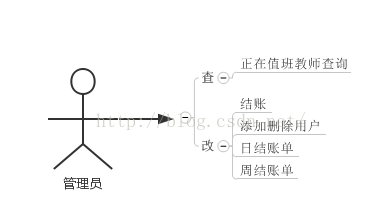

管理员具有一般用户和操作员所有的功能并且管理员还可以进行结账、添加、删除用户查询值班老师、修改基本数据、还可对账单进行结账打印。

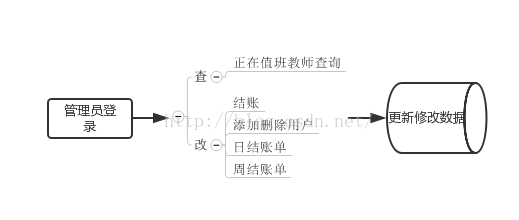

5.2功能

5.3性能

软件的输入精度：小数点后保留两位有效数字

输出数据的精度：小数点后保留两位有效数字

传输过程中的精度：小数点后保留两位有效数字

5.4输入项

名称	标识	数据类型	输入方式	安全保密
操作员	operator	Char	选择	中
用户类型	Level	Char	选择	中
用户名	UserName	Char	选择、输入	中
密码	PWD	Char	输入	中
日期	Date	Date	选择	中

5.5输出项

名称	标识	数据类型	长度	输出方式	安全保密
学号	StudentNo	Char	10	自动	中
卡号	CardNo	Char	10	自动	中
姓名	StudentName	Char	10	自动	中
系别	Department	Char	10	自动	中
性别	Sex	Char	10	自动	中
年级	Grade	Char	10	自动	中
班级	Class	Char	10	自动	中
金额	Cash	Numeric	(14,3)	自动	中
状态	Ischeck	Char	10	自动	中
用户类型	Type	Char	10	自动	中
备注	Explain	Varchar	50	自动	中
注册时间	Logintime	Time	20	自动	中
退卡时间	Canceltime	Time	20	自动	中
上机时间	Ontime	Date	12	自动	中
下机时间	Offtime	Date	12	自动	中
充值金额	Charge	Numeric	（10,3）	自动	中
消费金额	Consume	Numeric	（10,3）	自动	中
余额	Cash	Numeric	（10,3）	自动	中
