本文介绍两种LVDS数传接口：GMSL和FPD Link，这两种接口在汽车视频传输方面的应用是比较广泛的，尤其是Camera和处理器之间的链路，通过STP或者同轴电缆能使整个链路达到15m。

1、FPD Link

Flat Panel Display Link(FPD Link)最早是National Semi提出来的一种处理器和LCD Panels之间的高速数字接口，目前已经发展到FPD Link III了。第一代的FPD Link可以参见NS的AN1032中的介绍(The FPD Link (Flat Panel Display Link) chipset is a family of interface devices specifically configured to support data transmission from graphics controller to LCD panels. The technology employed, LVDS (Low Voltage Differential Signaling), is ideal for high speed, low power data transfer. This enables the implementation of high end displays such as SVGA (800 x 600) and XGA (1024 x 768). )

第二代FPD Link II可以参见TI的AN1087中的介绍(TI’s FPD-Link II family of embedded clock LVDS SerDes provide enhanced features, and improved signal quality over prior generations of FPD-Link SerDes devices for Display applications. FPD-Link II embeds the clock in the data signal and therefore uses only one differential pair to transmit both the clock and video data. This further reduces the size, weight, and cost of cables for infotainment and safety camera applications. )

第三代FPD Link III(FPD Link III's major feature is embedding a bidirectional communication channel on the same differential pair. This bidirectional channel transfers control signals between source and destination in addition to the clock and streaming video data. Therefore, FPD Link III even further reduces cable cost by eliminating cables for control channels such as I2C and CAN bus. )

FPD Link包括SERIALIZER和DESERIALIZER端，支持PoC，相关分类产品如下：

详细的型号如下：

2、GMSL
Gigabit Multimedia Serial Links (GMSL)是Maxim公司推出的一种高速串行接口，适用于视频、音频和控制信号的传输，使用50Ω同轴电缆或100Ω屏蔽双绞线(STP)电缆时的距离可达15m或更长。

GMSL支持PoC，分为GMSL SERIALIZER和GMSL DESERIALIZER，器件型号如下：

对于我们来说一旦选择了一款车载相机后首先要做的是得到sensor型号，从摄像头厂家或者sensor厂家得到sensor的基础参数和一些配置参数，以供后面我们使用(后面讲适配时会详细展开)。

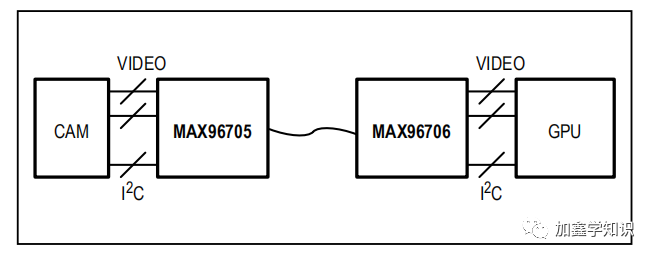

Ø 串行器这个直接上图让大家更好地理解，请看下图：

够直观了吧，或者来个更详细的：

试想一下如果我们直接SENSOR这边的数据直接给我们的ECU行不行呢，当然可以。那为什么还要多此一举的加个串行器和解串器呢，答曰为了传输啊。试想一下如果你将这么多信号DIN[11:0]/HS/VS...一股脑的连到ECU这得多少线(而且这才只是一个摄像头)，而且万一一捆线束里再坏个一两根，到时排查问题时一定会让你崩溃的。所以我们现在很好理解串行器的意义了吧，一根小小的同轴线缆就可以达到将IIC、HS/VS、DIN这些数据都传输出来，是不是很巧妙，同时也表明了设计难度很大，很遗憾的是现在来说解串型器芯片全世界目前来说只有两家可以做，一家TI一家Maxim,不过好消息是国内的厂家已有有在这方面努力的，希望能够早日面世吧。

所以简单来说串行器就是把sensor的各种数据转换成GMSL信号，通过COAX或者STP传出去。

常用的支持FPD Link的摄像头有Leopard Imaging公司的TI FPD-Link III系列。支持GMSL的摄像头有Leopard Imaging公司的Maxim GMSL/GMSL2系列。除此之外还有D3 Engineering、Appro Photoelectron Inc.、舜宇等厂家也有类似的Camera Module。

除此之外还有日本THine Electronics, Inc.提出的V-by-One HS等LVDS接口，Appro Photoelectron Inc.就有相应的产品。

Ø 串行器这个直接上图让大家更好地理解，请看下图：
