实验内容：
通过LVDS接口，完成数据的收发测试。
上周居然开启了咸鱼模式，检讨一下 = =||
前集回顾：
《Xilinx - UG471中文翻译》（1）IDELAYE2原语介绍
《Xilinx - UG471中文翻译》（2）ISERDESE2原语介绍
《Xilinx - UG471中文翻译》（3）OSERDESE2原语介绍
目录
一、系统架构
二、IP核配置
三、系统方案
3.1发送部分
3.2接收部分
3.3逻辑代码
四、仿真验证

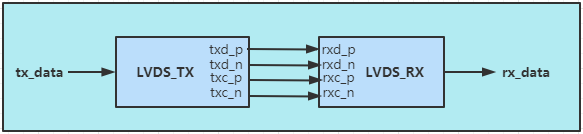

一、系统架构
用户数据通过LVDS接口发送与接收，验证接收到的数据是否与发送数据一致。
本着简单上手的原则，发送与接收均采用IP核进行设计。后续看情况补充原语设计。
二、IP核配置

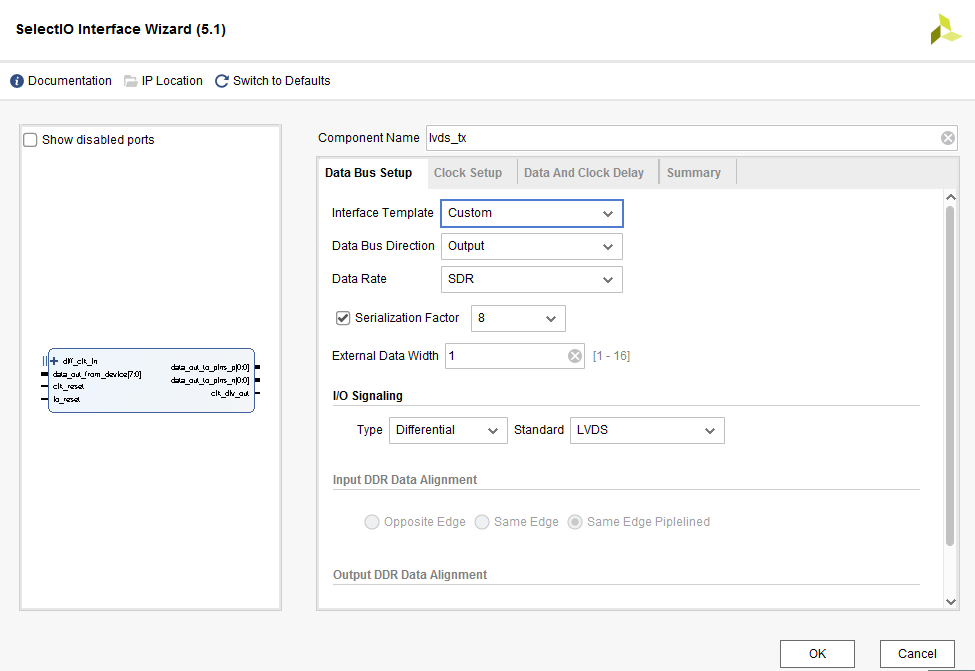

发送TX：
先取个名：lvds_tx
数据方向选择输出output
数据速率选择SDR，DDR可选；
串行化因子选择8；通道选择1个；

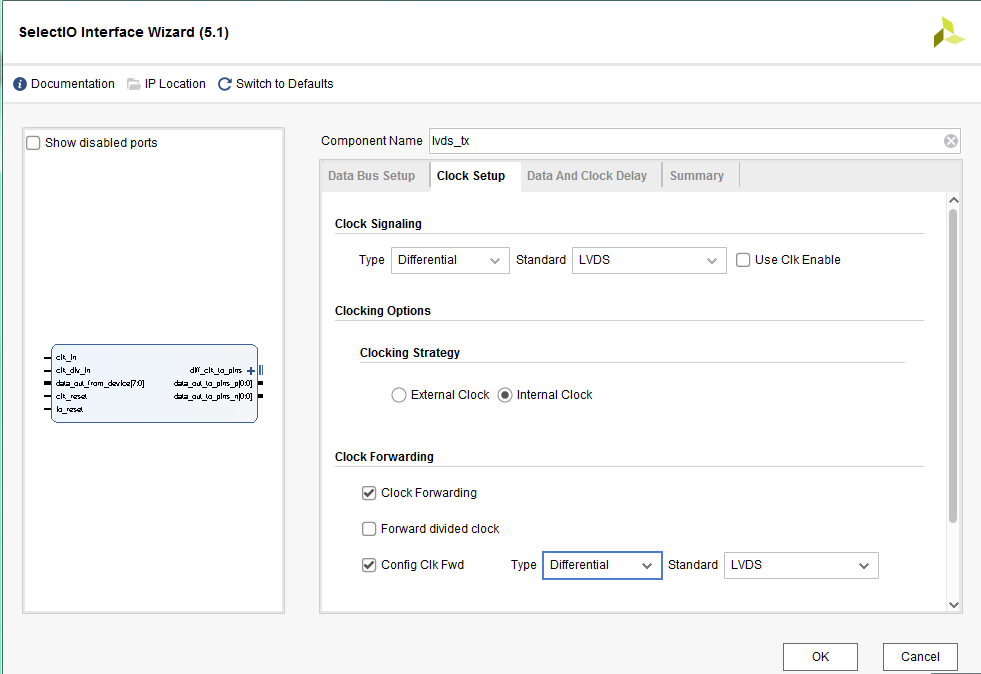

时钟选择内部时钟，即由MMCM产生。下面的转发时钟勾选上。
第三页的数据和时钟延迟不选择，测试说明嘛，怎么简单怎么来。
注：以上为测试用例，具体应用视情况而定。

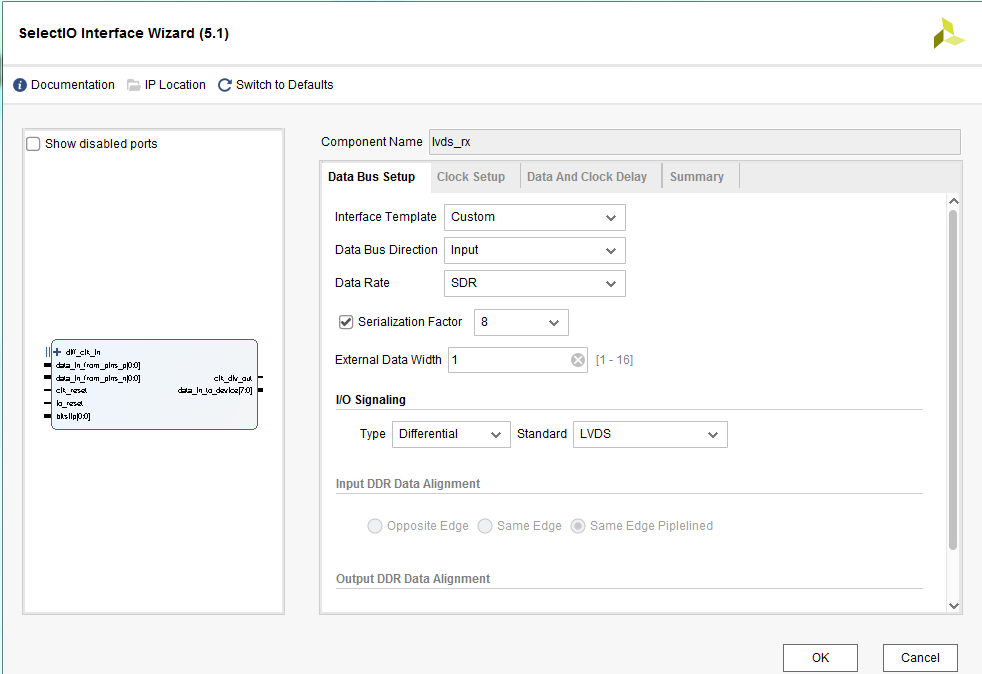

接收RX：
先取个名：lvds_rx
数据方向选择输入input
下面的跟输出选择一致就好。

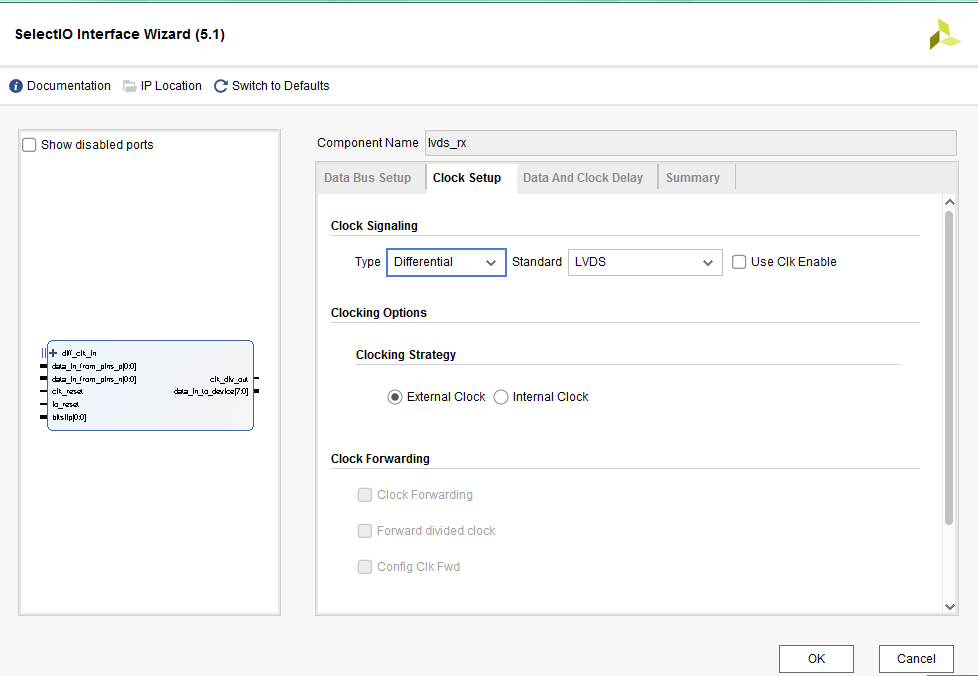

时钟选择外部时钟；我们知道LVDS接口是1对时钟线+n对数据线。
数据和时钟延迟照样略过。
三、系统方案
3.1发送部分
发送没什么好说的，并行的用户数据tx_data[7:0]通过IP核/OSERDESE2串行化输出。
注意一点，我们在MMCM生成相应时钟时，clk与clk_div之间是存在比例关系的，也就是串行化因子。
3.2接收部分
接收部分则与发送相反，串行接收的数据通过IP核/ISERDESE2并行化送给用户逻辑。
接收部分需要注意的是数据对齐操作-bitslip。下面展开说说：
- 发送部分，先发送同步码pattern（这里使用8’hb9）；
- 接收时，如果rx_data等于pattern或它的移位数据，那么就开始数据同步操作：bitslip
- 当经过bitslip移位，rx_data == pattern时，同步完成，给出同步完成信号并将bitslip拉低；
- 同步完成后（发送模块收到同步完成信号），发送模块开始发送有用的数据。
- 如果选择了多通道lvds，则需等所有通道完成同步后再进行数据的收发。
3.3逻辑代码
代码都是浮云，重要的是方案~理清思路一切都好说。
四、仿真验证
仿真设计为发送累加数，在发送到49时停止仿真$finish。
发送tx_data：
可以看到，开始发送数据之前，先发送同步码8’hb9用于数据同步操作；同步完成后发送累加数进行测试。
接收rx_data：
- 接收数据先是8’h73 （8’b0111_0011）；
- bitslip拉高，rx_data左移一位后为：8’hb9 / 8’b1011_1001，与pattern相等，同步完成
- 同步完成，开始时发送数据（0,1,2,3,4....）
- 接收数据（0,1,2,3,4....）
- 测试完成。
本文补一下之前的内容。
咱们下期见。
