1、LVDS接口只用于传输视频数据，MIPI DSI不仅能够传输视频数据，还能传输控制指令；
2、LVDS接口主要是将RGB TTL信号按照SPWG/JEIDA格式转换成LVDS信号进行传输，MIPI DSI接口则按照特定的握手顺序和指令规则传输屏幕控制所需的视频数据和控制数据。
小结：
1、液晶屏有RGB TTL、LVDS、MIPI DSI接口，这些接口区别于信号的类型（种类），也区别于信号内容。
具体RGB TTL接口信号类型是TTL电平，信号的内容是RGB666或者RGB888还有行场同步和时钟；
LVDS接口信号类型是LVDS信号（低电压差分对），信号的内容是RGB数据还有行场同步和时钟；
MIPI DSI接口信号类型是LVDS信号，信号的内容是视频流数据和控制指令。
简单理解，LVDS 和MIPI的物理接线是一样的，都是5组差分对，但是传输的内容是不一样的，即软件的报文格式不一样。
液晶屏MIPI接口与LVDS接口区别（总结）_pan0755的博客-CSDN博客_mipi接口和lvds的区别
-
液晶屏MIPI接口与LVDS接口区别（总结）
液晶屏接口类型有LVDS接口、MIPI DSI接口（下文只讨论液晶屏LVDS接口，不讨论其它应用的LVDS接口，因此说到LVDS接口时无特殊说明都是指液晶屏LVDS接口），它们的主要信号成分都是5组差分对，其中1组时钟CLK，4组DATA（MIPI DSI接口中称之为lane），它们到底有什么区别，能直接互联么？在网上搜索“MIPI DSI接口与LVDS接口区别”找到的答案基本上是描述MIPI DSI接口是什么，LVDS接口是什么，没有直接回答该问题。深入了解这些资料后，有了一些眉目，整理如下。
首先，两种接口里面的差分信号是不能直接互联的，准确来说是互联后无法使用，MIPI DSI转LVDS比较简单，有现成的芯片，例如ICN6201、ZA7783；LVDS转MIPI DSI比较复杂暂时没看到通用芯片，基本上是特制模块，而且原理也比较复杂。
其次，它们的主要区别总结为两点：1、LVDS接口只用于传输视频数据，MIPI DSI不仅能够传输视频数据，还能传输控制指令；2、LVDS接口主要是将RGB TTL信号按照SPWG/JEIDA格式转换成LVDS信号进行传输，MIPI DSI接口则按照特定的握手顺序和指令规则传输屏幕控制所需的视频数据和控制数据。
从传输的内容可以更直观看到两种接口的区别，具体传输的内容如下：
1、LVDS接口

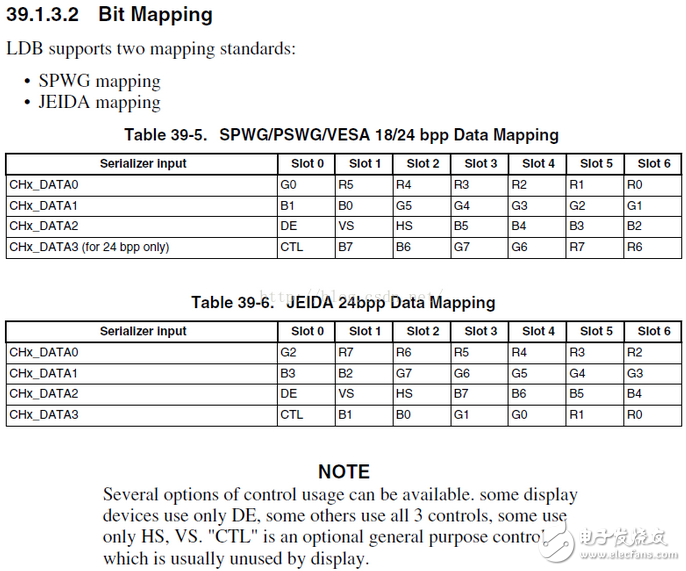

表上slot0到slot6表示时钟周期，CHx_DATA0到CHx_DATA3分别表示数据差分对1到4组，而后面跟着的G0等视频帧就是数据
2、MIPI DSI接口

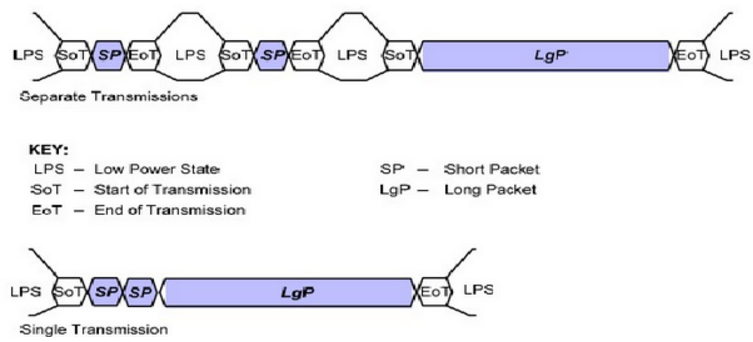

图2 MIPI DSI接口每个lane里面传输的内容

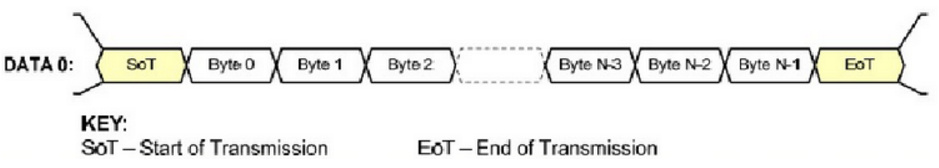

图3 一个SP或者LgP的展开图
通道里面按需要以短包（SP）或者长包（LgP）的形式传送数据，具体的包格式参考相关资料。在此就能看出LVDS接口和MIPI DSI接口物理介质同是差分线对，但是传输的内容确实完全不同的。
4通道数据通道分配示意图如下：

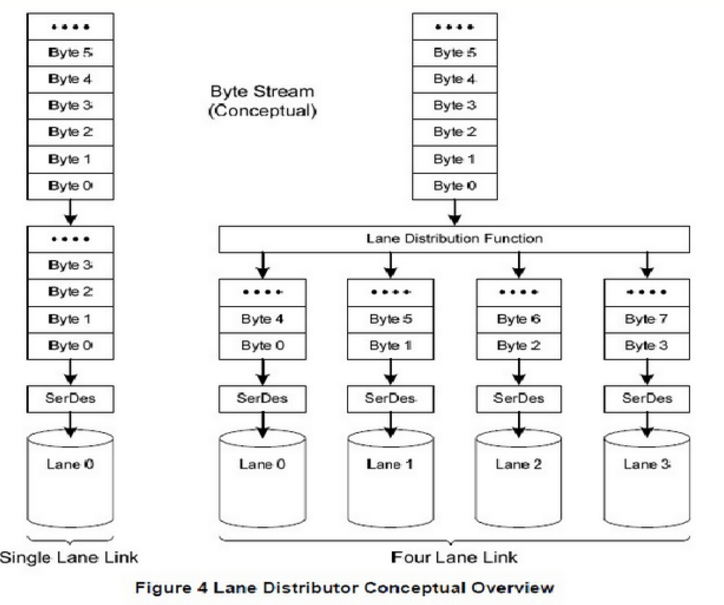

图4 发送端数据分配
-

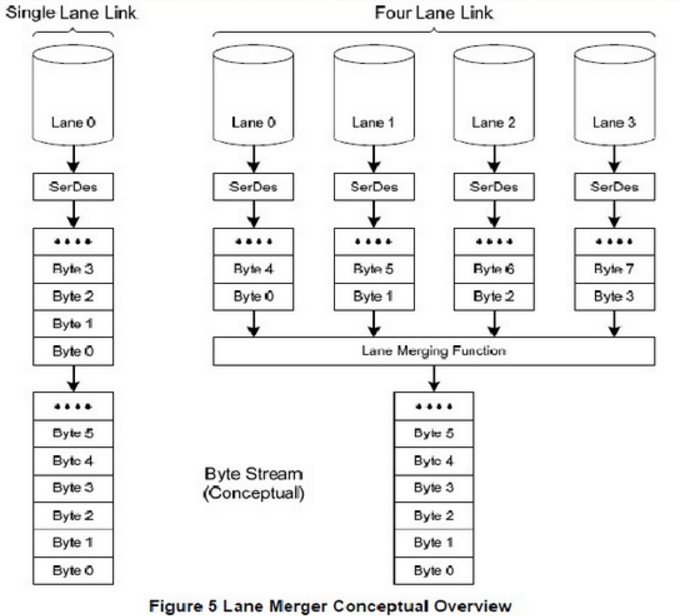

图5 接收端数据整合
数据顺序有同时结束和不同时结束两种模式（下图以双通道为例）：
图6 双通道数据顺序示意图
小结：
1、液晶屏有RGB TTL、LVDS、MIPI DSI接口，这些接口区别于信号的类型（种类），也区别于信号内容。具体RGB TTL接口信号类型是TTL电平，信号的内容是RGB666或者RGB888还有行场同步和时钟；LVDS接口信号类型是LVDS信号（低电压差分对），信号的内容是RGB数据还有行场同步和时钟；MIPI DSI接口信号类型是LVDS信号，信号的内容是视频流数据和控制指令。
