1、LVDS接口概述

        LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。

      2、LVDS接口电路的组成

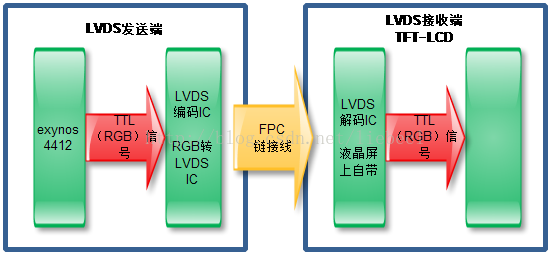

       在液晶显示器中，LVDS接口电路包括两部分，即主板侧的LVDS输出接口电路（LVDS发送端）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。LVDS发送端将TTL信号转换成LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收端的LVDS解码IC中，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。也就是其实TFT只识别TTL（RGB）信号。这部分我们做samsung的方案中用的比较多，因为samsung芯片没有LVDS输出，所以我们用LVDS接口的TFT-LCD的时候就要加一个（RGB-LVDS）转换芯片，这个后面我们重点说。



       3、LVDS接口的信号类型

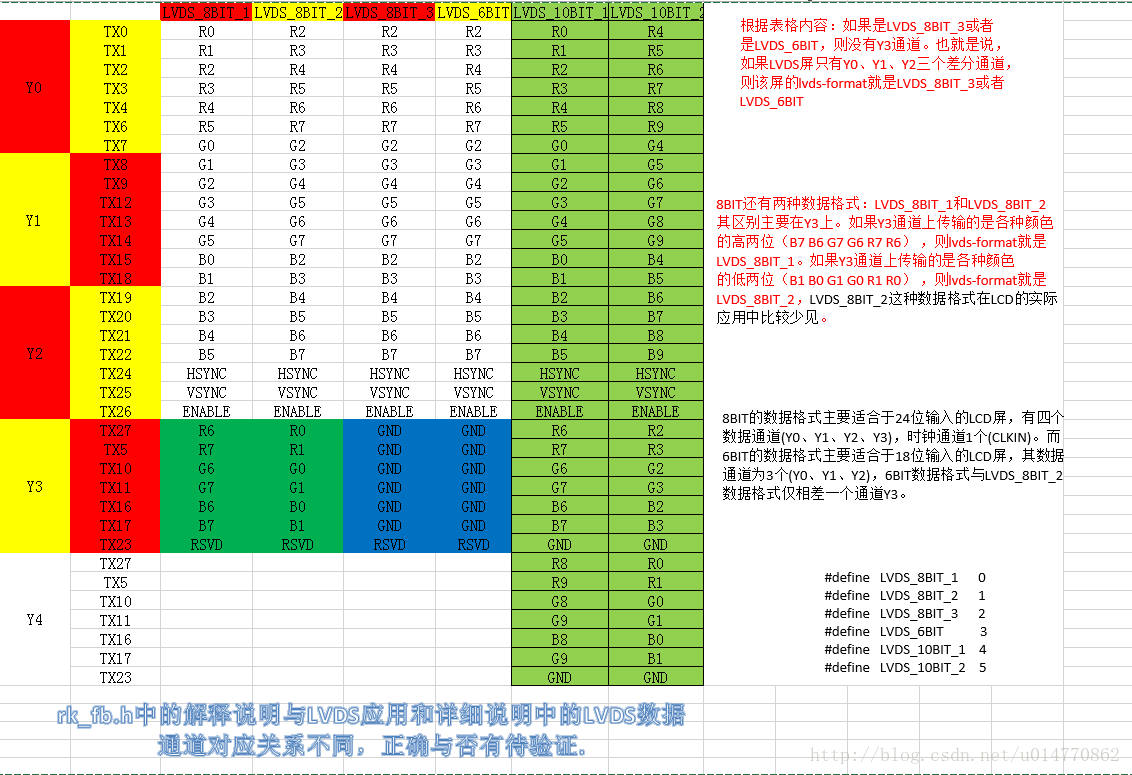

        LVDS信号有数据差分和时钟差分信号组成。如下图所示：

      （1）、单通道LVDS



单通道6位数据（如果是6位的Y3M/P这组红色的线没有）有4组差分线，3组信号线，一组时钟线。Y0M、Y0P、Y1M、Y1P、Y2M、Y2P、CLKOUT_M、CLKOUT_P。单通道8位数据有5组差分线，4组信号线，一组时钟线。分别是Y0M、Y0P、Y1M、Y1P、Y2M、Y2P、CLKOUT_M、CLKOUT_P。

     （2）、双通道



       LVDS在传输分辨率较高的数据时，抗干扰能力比较强，可是1920X1080以上分辨率时，单路不堪重负，所以有双路接口出现。目的很简单，加快速度，增强抗干扰能力。双通道6位数据刚好是单通道的两倍，时钟也是两路，红色部分：Y3M、Y3P、Y3M1、Y3M1这两组信号不接。双通道8位数据和前面的比较类似。
