LVDS是英文Low Voltage Differential Signaling的缩写，它是一种低压差分信号技术接口。采用LVDS接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbps的速率传输，推荐的最高数据传输速率是655Mbps，而理论上可以达到1.923Gbps。

【接口类型】

1. 单通道LVDS：

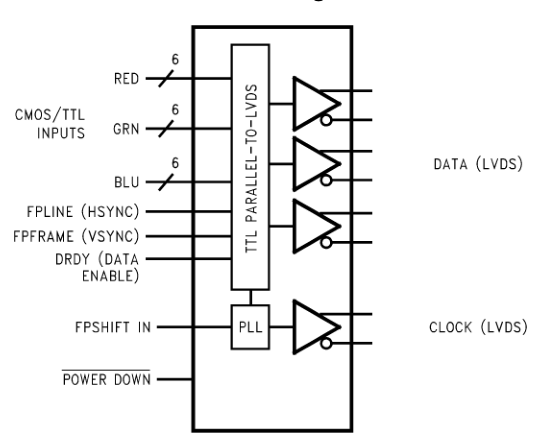

a) 单路6位LVDS, 常称为“单6线”，有3组数据线，1组时钟线。这种接口能实现18bit RGB数据。例如下图是DS90C365A的结构图：

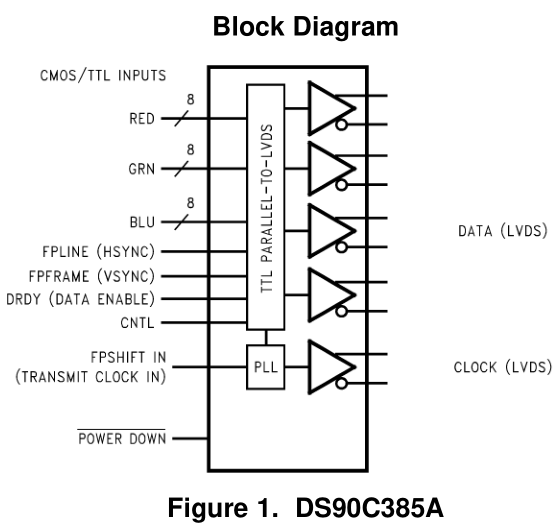

b)单路8位LVDS, 常称为“单8线”，有4组数据线，1组时钟线。这种接口能实现24bit RGB数据。例如下图是DS90C385A的结构图：

2. 双通道LVDS：

a) 双路6位LVDS，常称为“双6线”，有3x2组数据线，2组时钟线。这种接口能实现36bit RGB数据。（没有找到有这个接口的芯片）

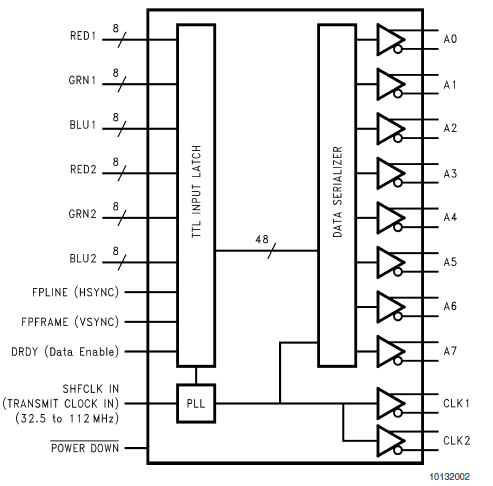

b) 双路8位LVDS，常称为“双8线”，有4x2组数据线，2组时钟线。这种接口能实现48bit RGB数据。例如下图是DS90C387A的结构图：

【LVDS数据格式】

LVDS数据格式有2种：JEIDA标准和VESA标准。

LVDS的每个clock周期内有7bit数据

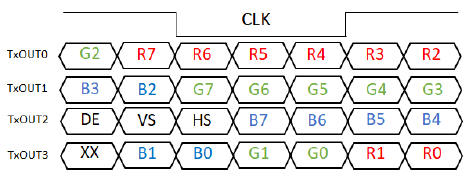

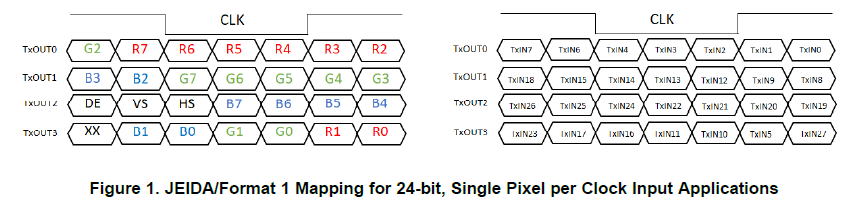

1. JEIDA标准，如下图，第一张图是24bit的RGB数据，其中XX表示未定义，一般是0，第二张是18bit的RGB数据，

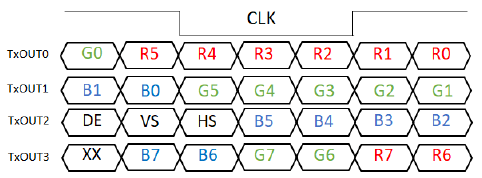

2. VESA标准，同样，如果使用18bit的RGB数据，TxOUT3不使用。

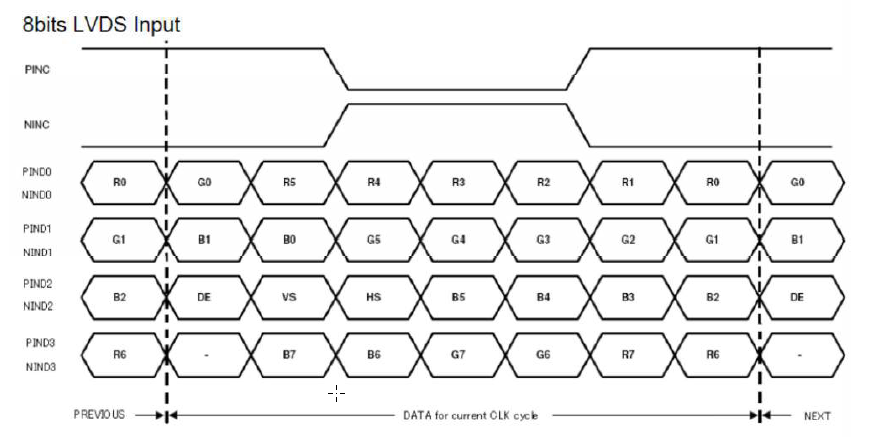

屏的Datasheet会提供这个屏是什么类型的标准。例如下图是一个屏资料的说明，这说明这个屏使用的是VESA标准（注意虚线内的数据结构与VESA标准一致）



【RGB与LVDS的管脚对应关系】

以TI的DS90C385A系列芯片为例（参考DS90C385A的Datasheet和TI的文档SNLA014A）

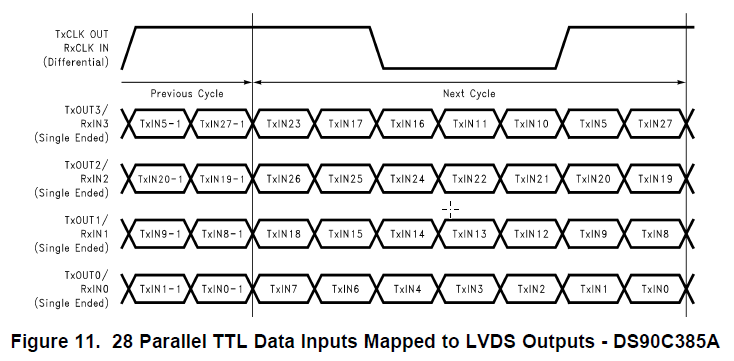

芯片的Datasheet中会有TTL数据输入与LVDS输出的映射关系图，如下图：

假设屏是VESA标准，例如TxOUT0/RxIN0这个端口，从左到右对应的管脚是

TxIN7 -> TxIN6 -> TxIN4 -> TxIN3 -> TxIN2 -> TxIN1 - > TxIN0

屏的信号对应关系：

G0 -> R5 -> R4 -> R3 -> R2 -> R1 -> R0

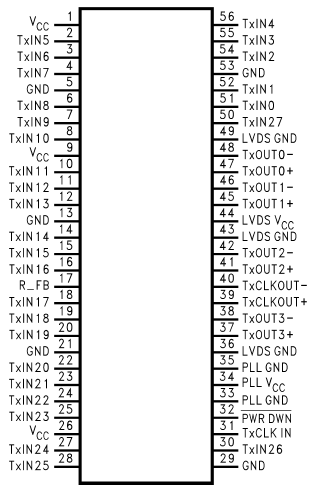

芯片的封装如果是TSSOP

所以接的管教对应的是：

Pin4 -> Pin3 -> Pin56 -> Pin55 -> Pin54 -> Pin52 -> Pin51

下图是2种标准与芯片管脚的对应关系：

如果RGB接口是18bit的，则TxOUT3不使用，如果屏是JEIDA标准的，硬件电路可以直接不改，不接TxOUT3即可，如果是VESA标准，则需要错位连接，比如TxIN0, TxIN1, TxIN2, TxIN3, TxIN4, TxIN6接的是R2-R7（即RGB信号的低2位不使用）

上面的图显示DE，VS和HS对应的接口是TxIN26，TxIN25,  TxIN24。而TxIN23对应TxOUT3的XX位，不使用的话接GND。
