软件定义网络基本架构

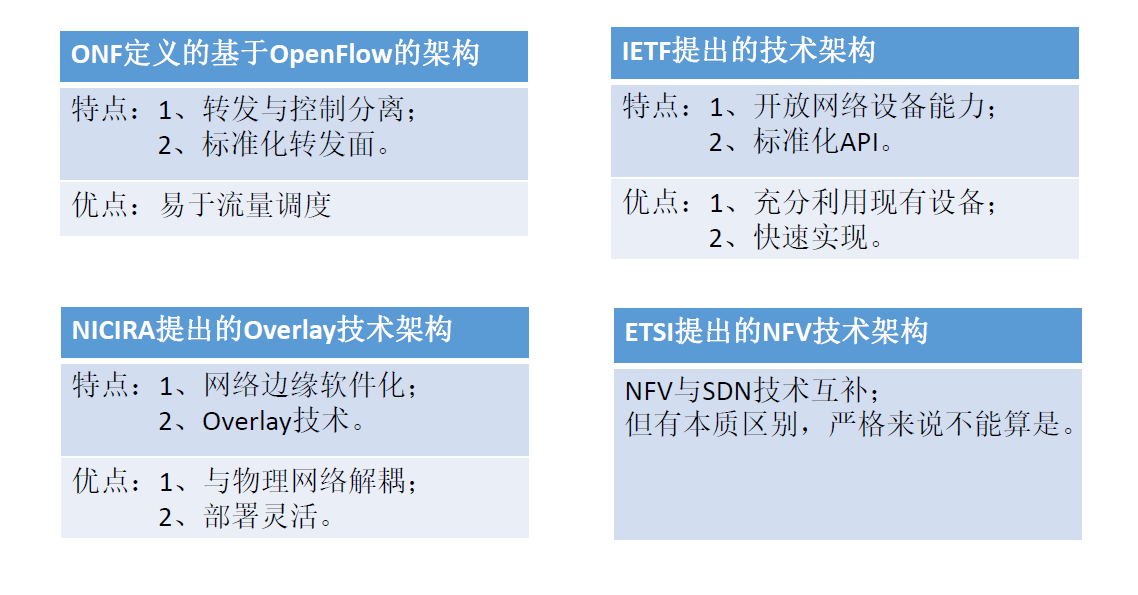

SDN的主流技术架构

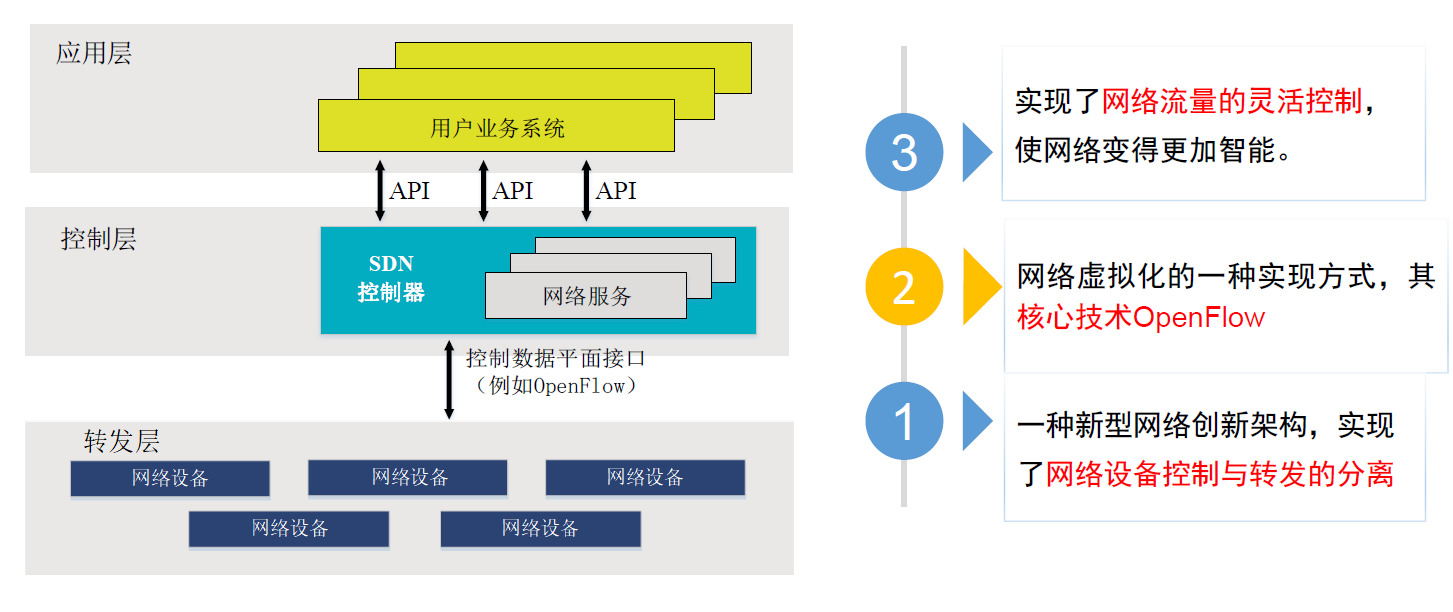

ONF定义SDN基本架构

ONF定义SDN体系架构

                      “四个平面”      “两大接口”

四个平面

数据平面

1. 若干网元（Network Element）：包含一个或多个SDN 数据路径（ Datapath ）；
2. SDN Datapath：逻辑上的网络设备，负责转发和处理数据；
3. 控制数据平面接口（Control Data Plane Interface, CDPI）代理、转发引擎（Forwarding Engine）表和处理功能（Processing Function）

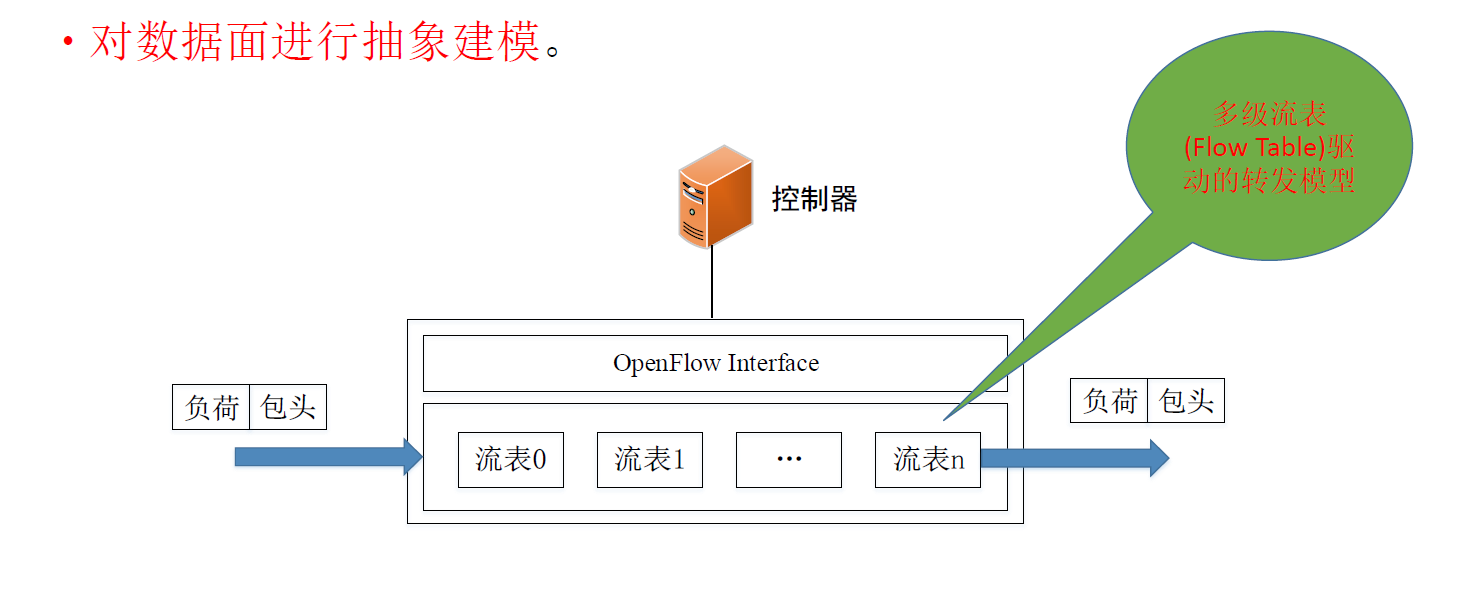

   数据面（转发面）关键技术

控制平面

1. 北向接口（Northbound Interfaces, NBI）代理、SDN控制逻辑（Control
   Logic）和控制数据平面接口驱动（CDPI Driver）；
2. 两个任务：
   将SDN应用层请求转换到SDN Datapath;
   为SDN应用提供底层网络的抽象模型（状态或事件）。

   控制面关键技术

1. 控制器，网络操作系统（NOS）或网络控制器。
2. 智能、核心均在SDN 控制器中实现
3. 开源SDN控制器： NOX、POX、FloodLight、 RYU 、OpenDayLight、 ONOS等。

应用平面

1. SDN应用逻辑与北向接口（ NBI ）驱动；
2. 通过北向接口与SDN控制器交互；

   应用逻辑

   应用交付能力（负载均衡、访问控制、应用加速）：

1. 降低系统的开支和成本；
2. 网元的虚拟化和集中化控制；
3. 网络快速部署，故障快速发现与解决；
4. 更高的智能，自动化运作，应用可感知的网络

管理平面

   静态的工作：网元初始化配置，指定控制器、定义控制器及应用的控制范围。

两大接口

南向接口

   1.控制平面和数据平面之间的接口（CDPI） 。
   2.功能：转发行为控制、设备性能查询、统计报告、事件通知等。

ONF体系架构：标准化的南向接口协议（Openflow），不依赖于底层具体厂商的交换设备。

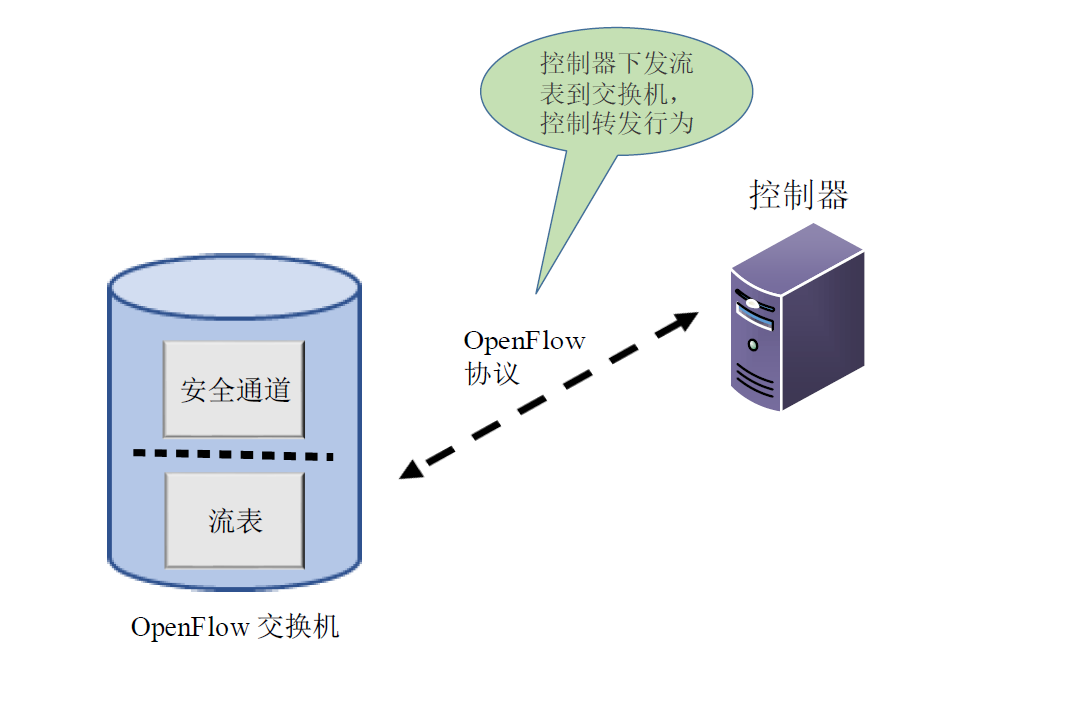

   南向接口关键技术

• 转发面开放协议(南向接口协议)：允许控制器控制交换机的配置以及相关转发行为。
• ONF定义的转发面开放协议：Openflow协议

北向接口

1. 应用平面与控制平面之间的接口（NBI），向应用层提供抽象的网络视图，使应用能直接控制网络的行为。
2. 开放的、与产商无关的接口。

   北向接口关键技术

• SDN北向接口设计：控制器将网络能力封装后开放接口，供上层业务调用。
  -REST API成为SDN北向接口的主流设计

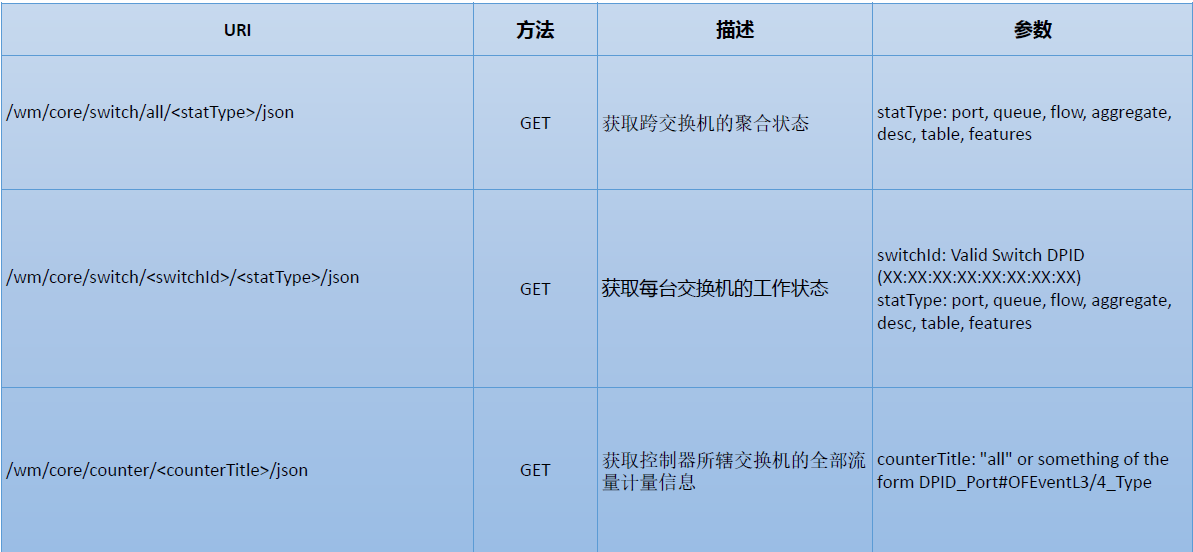

floodlight的北向API集合

交换机状态采集、静态流表推送、防火墙策略等多种类型的接口。

SDN的核心思想

解耦（Decoupling ）

数据平面与控制平面的解耦

• 通过解耦合，控制平面负责上层的控制决策，数据平面负责数据的交换转发，双方遵循一定的开放接口进行通信；
• 实现网络逻辑集中控制的前提；
• 两个平面独立完成体系结构和技术的发展演进，有利于网络的技术创新与发展。

传统网络：例如二层需要交换转发MAC表，网络层需要路由器需要交换转发路由表

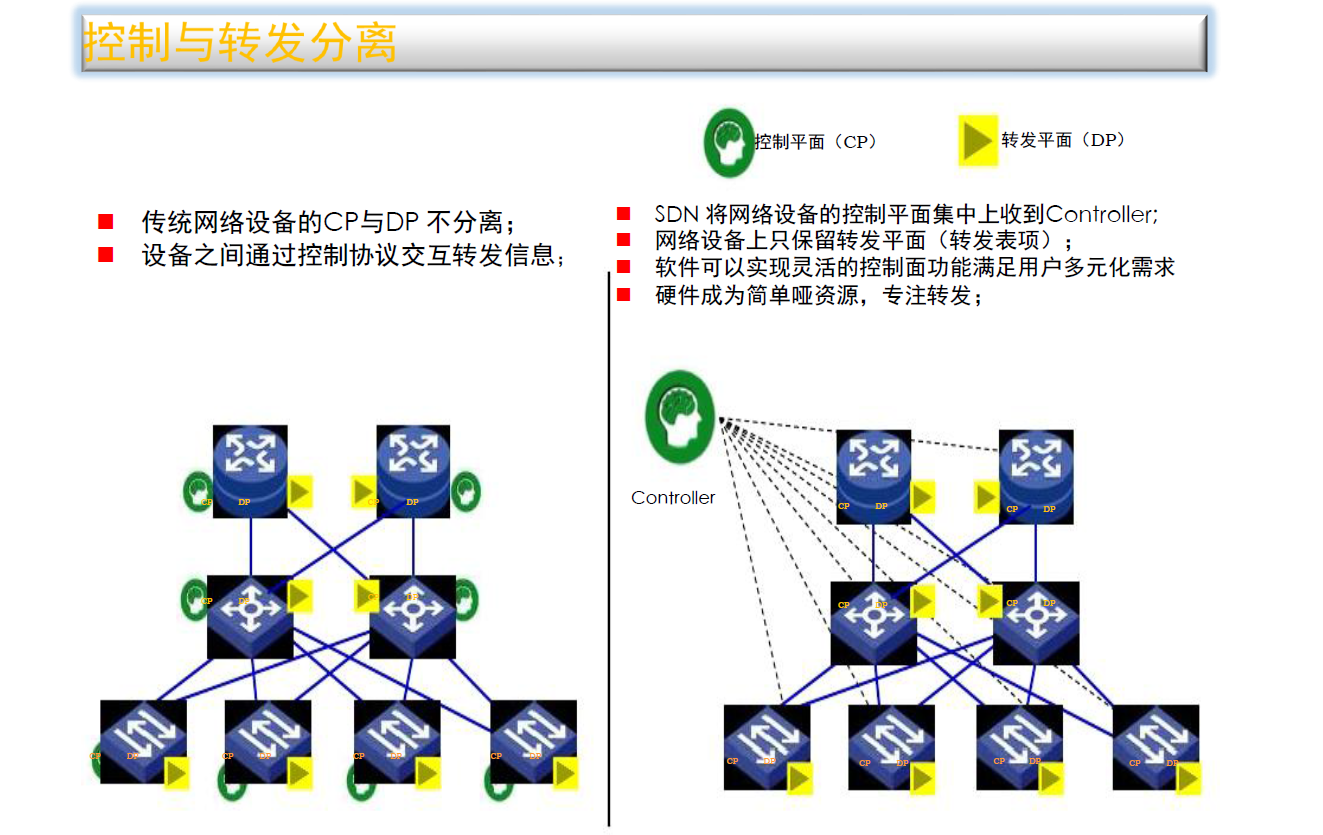

SDN与传统网络的差异

•  SDN 将网络设备的控制平面集中上收到Controller;
•  网络设备上只保留转发平面（转发表项）；
•  软件可以实现灵活的控制面功能满足用户多元化需求
•  硬件成为简单哑资源，专注转发；

解耦带来的问题与挑战

• 网络规模的扩大，单一控制器成为网络性能的瓶颈；>>>>多个分布式的控制器
• 多控制器如何交换路由信息，保持分布式网络节点状态的一致性，是一个重要的挑战；
• 控制平面的响应延迟，导致数据平面的可用性问题。

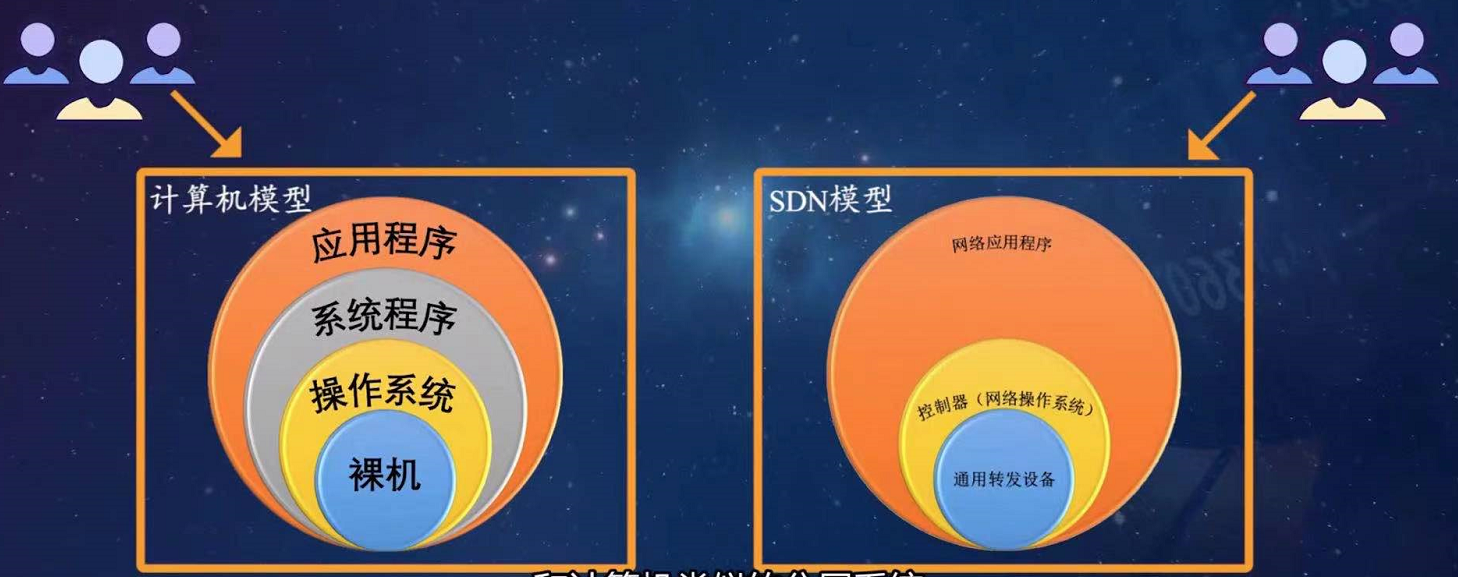

抽象（Abstraction）

从用户的角度而言

网络功能的抽象

ONF网络架构实现转发抽象、分布状态抽象和配置抽象：

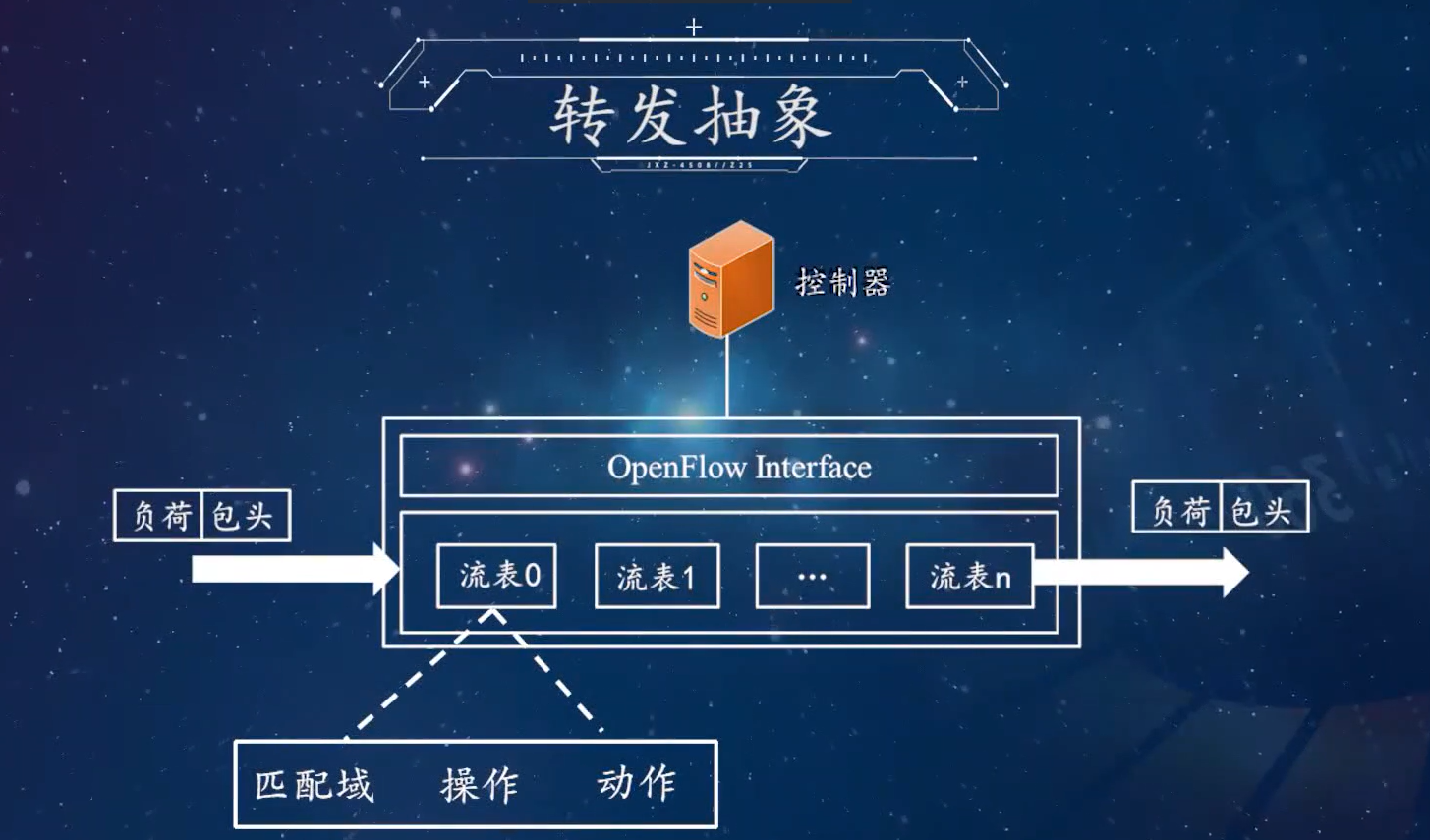

1. 转发抽象（forwarding abstration）：隐藏了底层的硬件实现，转发行为与硬件无关；
   把各种转发表项如mac表，路由表，MPLS标签表，ACL访问控制表统一抽象成流表

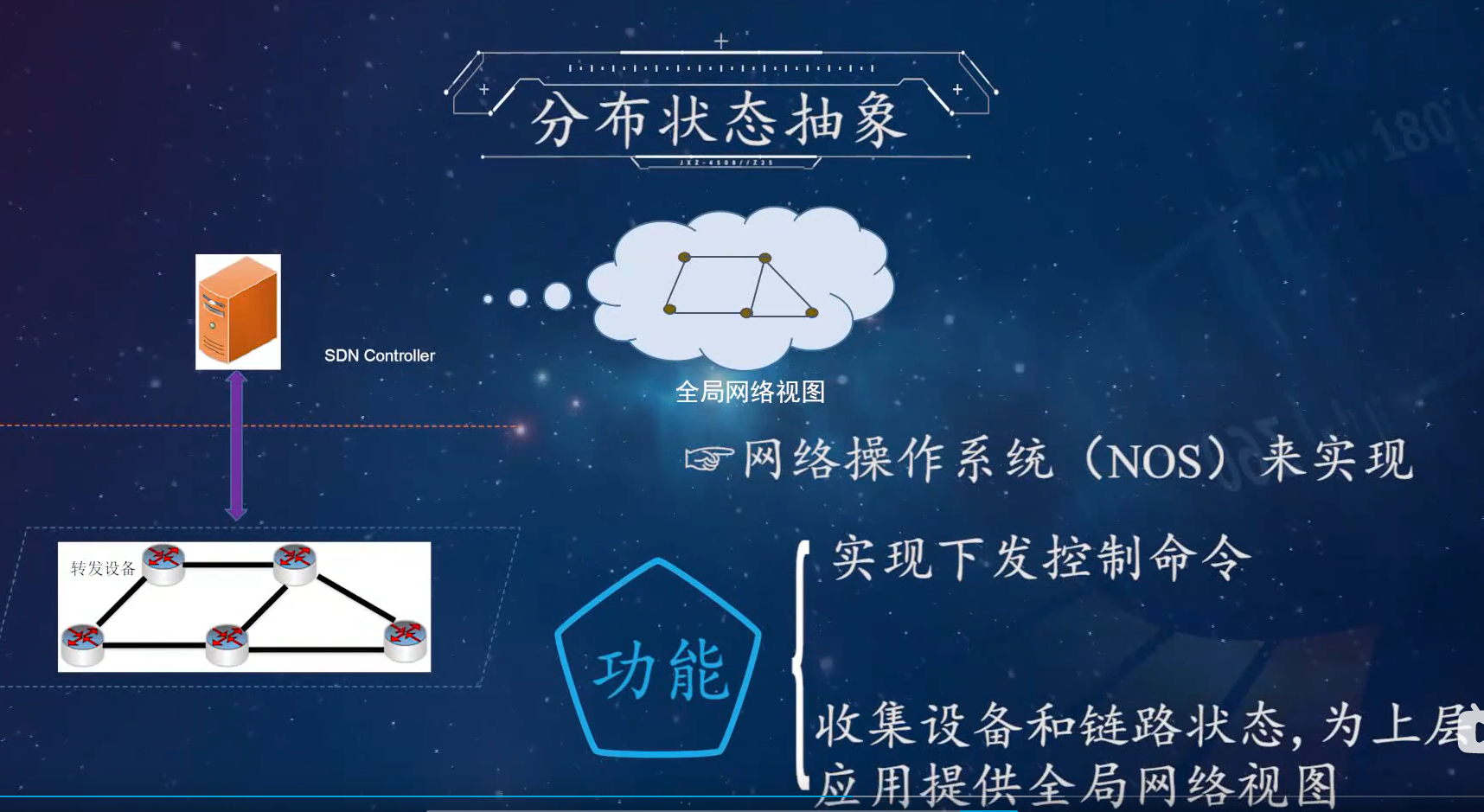

2. 分布状态抽象（distribution abstration）：屏蔽分布式控制的实现细节，为上层应用提供全局网络视图；
   控制层将设备的分布式状态抽象成全局的网络视图，从而达到逻辑上的集中控制

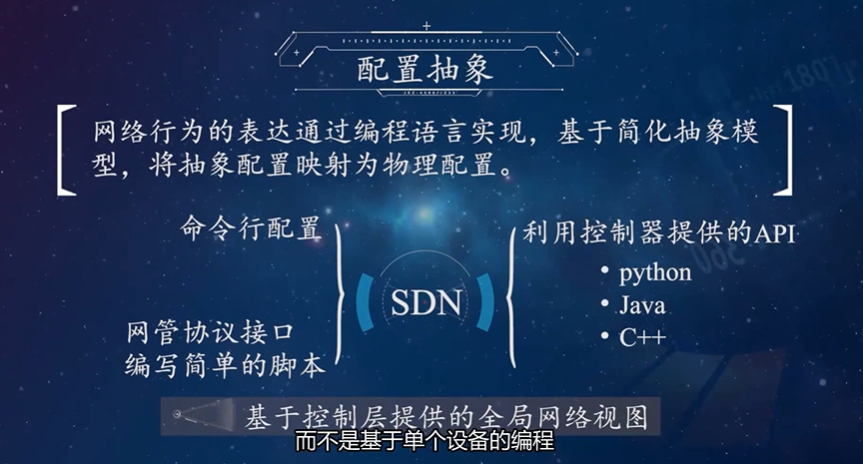

3. 配置抽象（specification abstration）：网络行为的表达通过网络编程语言实现，将抽象配置映射为物理配置。
   左边是传统的对单个网络设备编程方法
   右边是SDN网络利用控制器提供的API对整个抽象的网络视图进行编程


可编程（Programable）

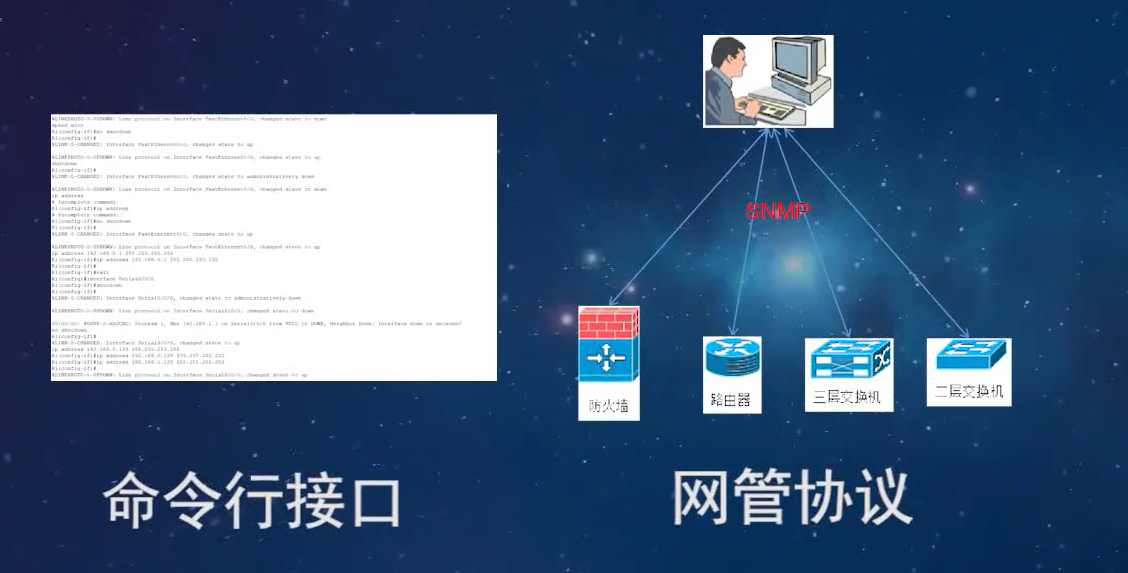

传统网络的管理接口： CLI、SNMP等，是初级的网络编程方式；

CLI一般指命令行界面。命令行界面（英语：command-line interface，缩写：CLI）
SNMP一般指简单网络管理协议。简单网络管理协议（SNMP） 是专门设计用于在 IP 网络管理网络节点（服务器、工作站、路由器、交换机及HUBS等）的一种标准协议，它是一种应用层协议。

现今的网络管理者需要基于整个网络的，而不是基于某一设备的可编程。

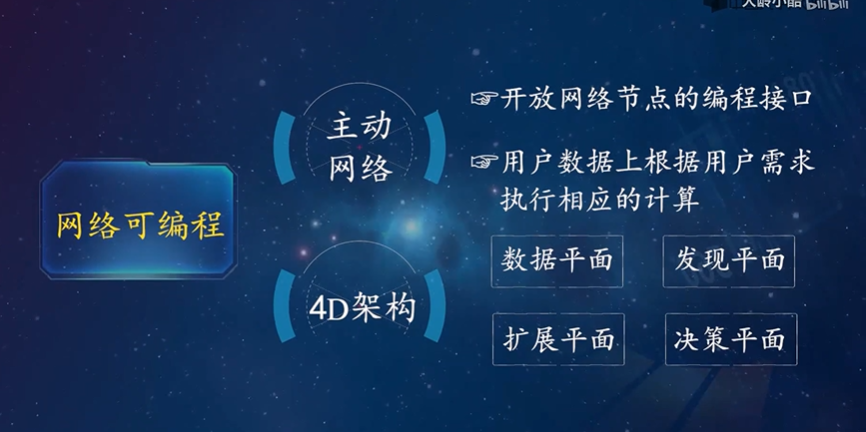

网络可编程相关研究：主动网络（Active Networking）、4D架构

网络可编程接口：

1. 北向接口：REST（Representational State Transfer） API，RESTCONF协议
2. 南向接口：OpenFlow、OF-Config、NETCONF、OVSDB、XMPP、PCEP、I2RS、OPFlex等协议；
3. 东西向接口：负责控制器之间的通信，未形成统一标准。
4.

数据平面可编程技术：Intel主导的DPDK、斯坦福大学主导的P4(Programming Protocol-independent Packet Processors)等

参考资料：中国大学MOCC SDN网络课程
