UML图

UML（Unified Modeling Language）是一种标准的面向对象建模语言，用于描述软件系统的设计和开发。UML图包括以下几种类型：

1. 结构图：用于描述系统静态结构，包括类图、对象图、组件图、部署图等。
2. 行为图：用于描述系统动态行为，包括用例图、活动图、状态图、序列图、协作图等。
3. 实现图：用于描述软件系统的实现结构，包括构件图、部件图等。
4. 交互图：用于描述系统中各个对象之间的交互关系，包括顺序图、协作图等。
5. 用例图：用于描述系统的功能需求，包括系统和外部参与者之间的交互。

不同类型的UML图可以用于不同的软件系统建模，可以帮助软件开发人员更好地理解和设计软件系统。

下面我们重点介绍UML类图：

UML类图概述

类图反映的是类结构和类之间关系为目的，用以描述软件系统的结构，是一种静态建模方法。

在讲解设计模式时,必然会使用到类图,所以为更深入的学习设计模式,我们要首先讲解类图。

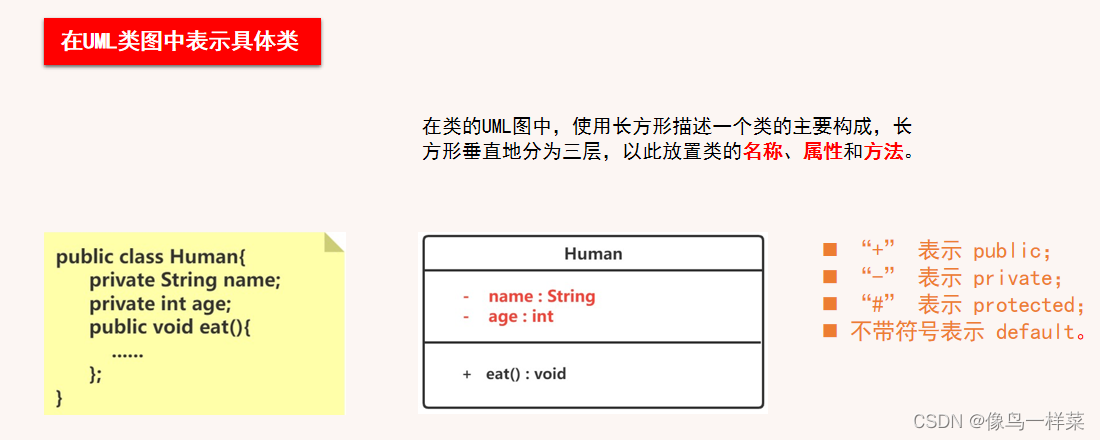

在UML类图中表示具体类：

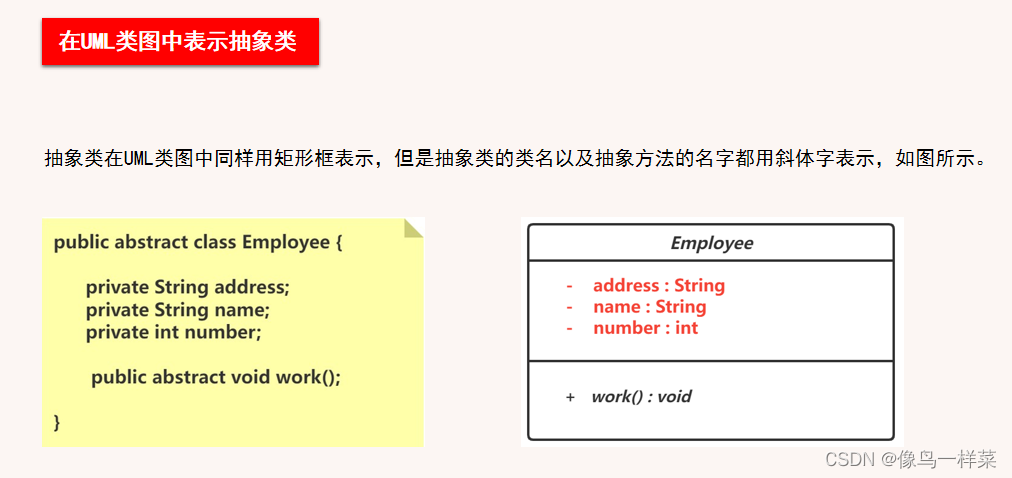

在UML类图中表示抽象类：

在UML类图中表示接口：

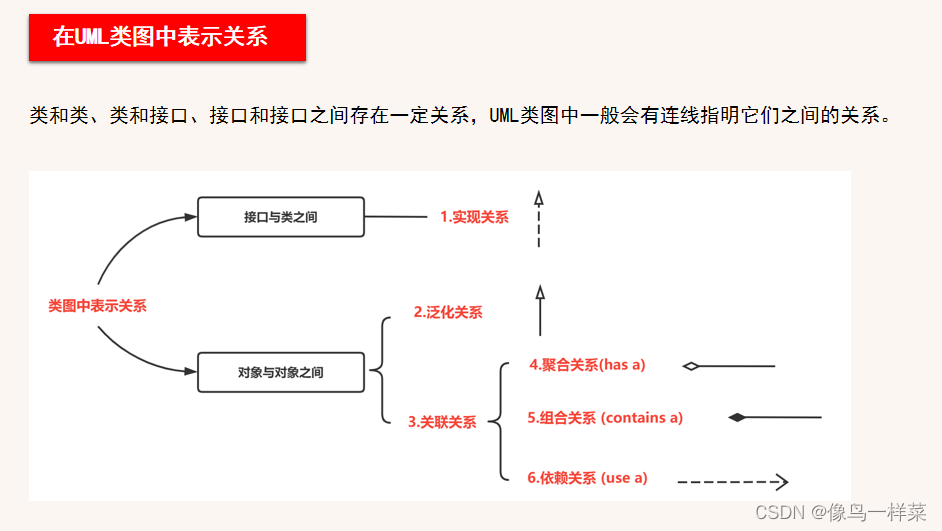

在UML类图中表示关系：

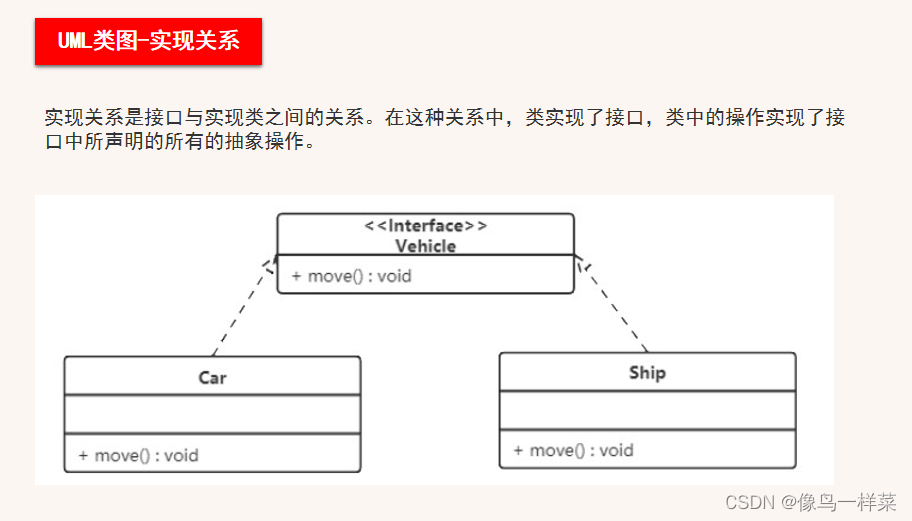

UML类图-实现关系:

UML类图-泛化关系:

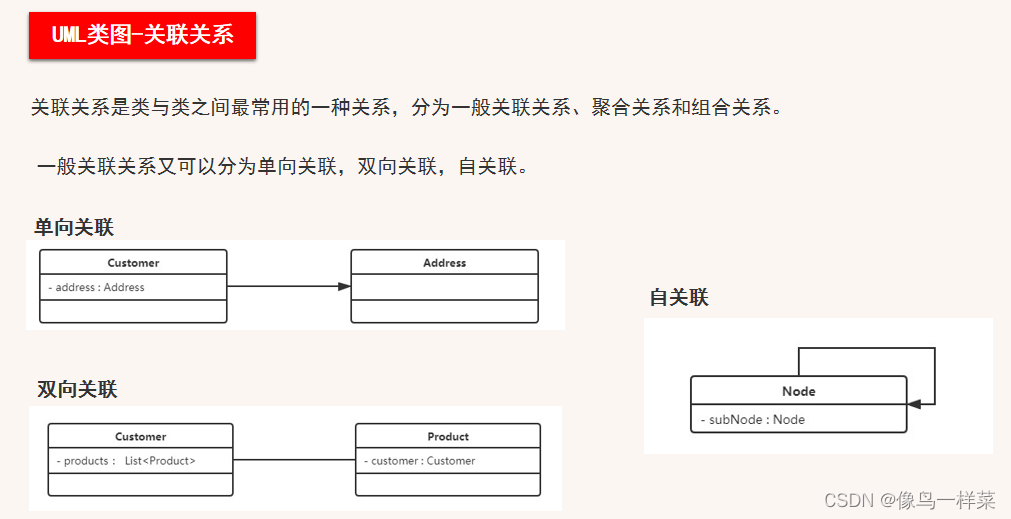

UML类图-关联关系:

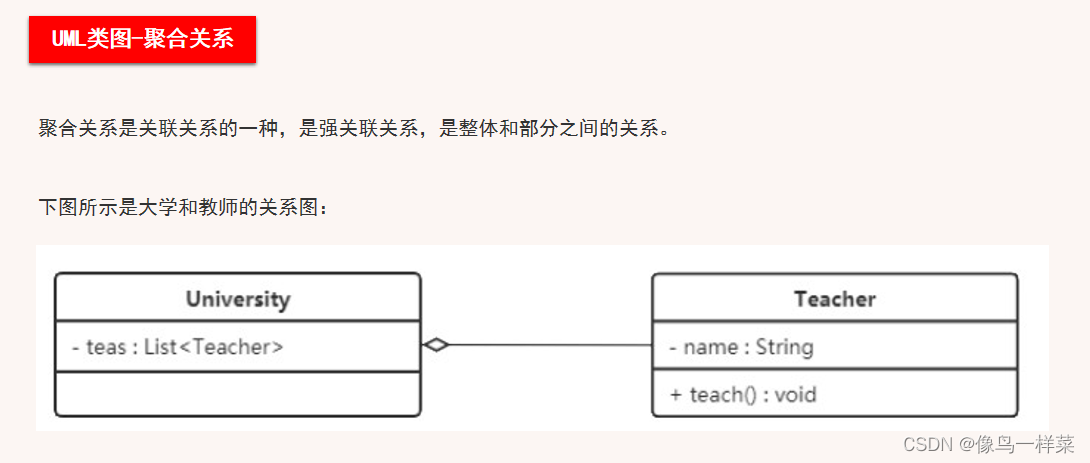

UML类图-聚合关系:

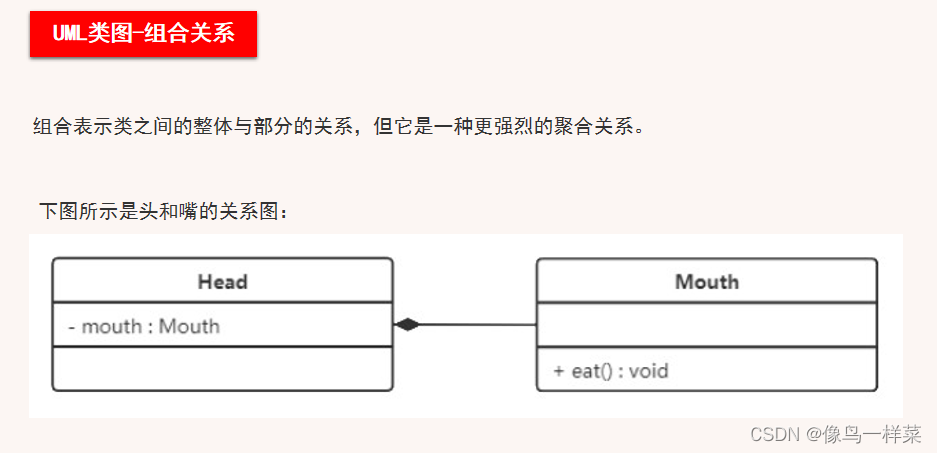

UML类图-组合关系:

UML类图-依赖关系:
