什么是UML？

UML是Unified Model Language的缩写，中文是统一建模语言，是由一整套图表组成的标准化建模语言。

为什么要用UML？

通过使用UML使得在软件开发之前， 对整个软件设计有更好的可读性，可理解性，从而降低开发风险。同时，也能方便各个开发人员之间的交流。

UML提供了极富表达能力的建模语言，可以让软件开发过程中的不同人员分别得到自己感兴趣的信息。

Page-Jones 在《Fundamental Object-Oriented Design in UML》 一书中总结了UML的主要目的，如下：

1. 为用户提供现成的、有表现力的可视化建模语言，以便他们开发和交换有意义的模型。
2. 为核心概念提供可扩展性 (Extensibility) 和特殊化 (Specialization) 机制。
3. 独立于特定的编程语言和开发过程。
4. 为了解建模语言提供一个正式的基础。
5. 鼓励面向对象工具市场的发展。
6. 支持更高层次的开发概念，如协作，框架，模式和组件。
7. 整合最佳的工作方法 (Best Practices)。

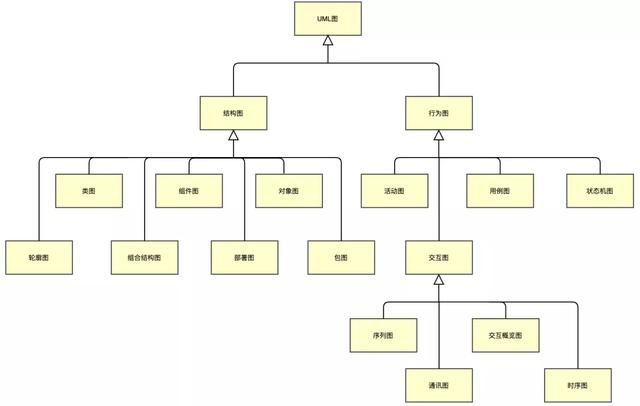

UML图有哪些？

• UML图分为结构图和行为图。
• 结构图分为类图、轮廓图、组件图、组合结构图、对象图、部署图、包图。
• 行为图又分活动图、用例图、状态机图和交互图。
• 交互图又分为序列图、时序图、通讯图、交互概览图。

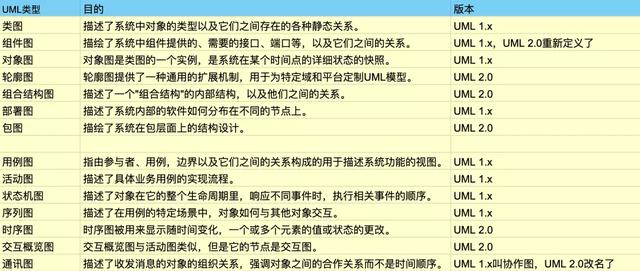

UML图概览

什么是类图？

• 【概念】 类图是一切面向对象方法的核心建模工具。类图描述了系统中对象的类型以及它们之间存在的各种静态关系。
• 【目的】用来表示类、接口以及它们之间的静态结构和关系。

❝

在类图中，常见的有以下几种关系。

❞

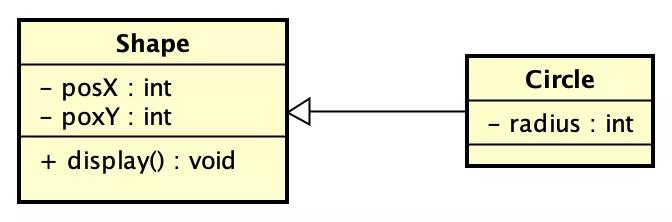

泛化（Generalization）

• 【泛化关系】是一种继承关系，表示子类继承父类的所有特征和行为。
• 【箭头指向】带三角箭头的实线，箭头指向父类。

实现（Realization）

• 【实现关系】是一种类与接口的关系，表示类是接口所有特征和行为的实现。
• 【箭头指向】带三角箭头的虚线，箭头指向接口。

关联（Association）

• 【关联关系】是一种拥有关系，它使得一个类知道另一个类的属性和方法。
• 【代码体现】成员变量
• 【箭头指向】带普通箭头的实线，指向被拥有者。双向的关联可以有两个箭头，或者没有箭头。单向的关联有一个箭头。
