一、什么是UML类图

先引用一段百度百科的定义

统一建模语言（Unified Modeling Language，UML）是用来设计软件的可视化建模语言。它的特点是简单、统一、图形化、能表达软件设计中的动态与静态信息。
类图是描述系统中的类，以及各个类之间的关系的静态视图。能够让我们在正确编写代码以前对系统有一个全面的认识。类图是一种模型类型，确切的说，是一种静态模型类型。类图表示类、接口和它们之间的协作关系。

哈哈，相信你看来这个定义，肯定是迷惑的，但如果用一句话来概述

UML类图就是用来描述类与类之间，类与接口之间，类的成员变量之间的一种关系图。

如果还不明白，那我们简单的看一下UML类图长啥样

这就是一张简单的UML图，上面主要看，它是不是有四个框框，这表示接口和实现类，他们之间是不是还有线条连接，这些线条，就是通过图形的方式，向我们描述这几个接口和类之间的关系。

二、为什么要去了解UML类图

1、作为一名合格的开发，在写代码的时候，肯定是每天都和对象打交道，了解类与类之间的关系，类与方法之间的关系，才能设计出好的代码结构，如何去理清楚类之间的关系，那画UML类图肯定是你的首选，没毛病

2、不过大多数开发的时候，其实可能不会面临太复杂的类关联，有时候不用画图也能理清楚，but,如果你想进一步提高技术，肯定会去接触到设计模式，在对设计模式深入的学习中，会面临大量的UML类图，如果你连UML类图都看不懂，那学设计模式的时候，小心被劝退。

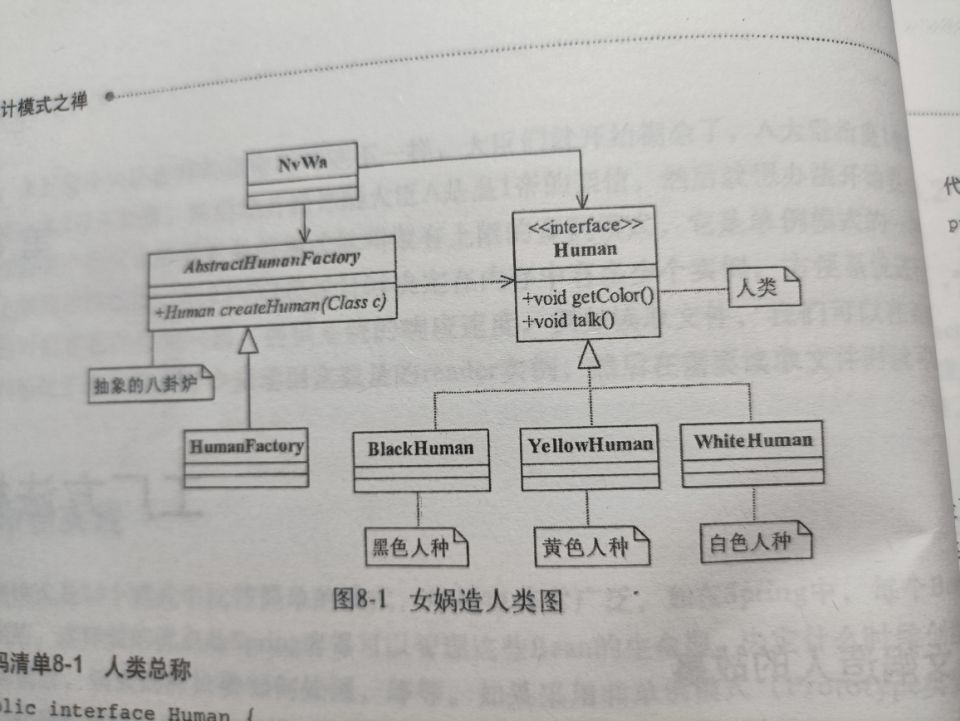

下图是设计模式之禅中关于工厂方法模式的案例的类图，你能猜出这些符号什么意思么？

三、类图表示法

3.1 类的表示方式

在UML类图中，类使用包含类名、属性(field) 和方法(method) 且带有分割线的矩形来表示，比如下图表示一个Employee类，它包含name,age和address这3个属性，以及work()方法。

属性/方法名称前加的加号和减号表示了这个属性/方法的可见性，UML类图中表示可见性的符号有三种：

+：表示public
-：表示private
#：表示protected

3.2 类与类之间关系的表示方式

关联关系是对象之间的一种引用关系，用于表示一类对象与另一类对象之间的联系，如老师和学生、师傅和徒弟、丈夫和妻子等。关联关系是类与类之间最常用的一种关系，分为一般关联关系、聚合关系和组合关系。我们先介绍一般关联。

3.2.1 关联关系

1、单向关联

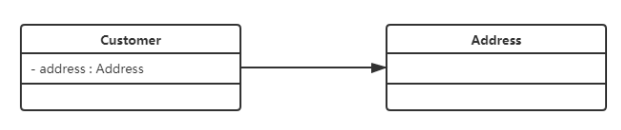

在UML类图中单向关联用一个带箭头的实线表示。上图表示每个顾客都有一个地址，这通过让Customer类持有一个类型为Address的成员变量类实现，必然应该顾客对象，关联一个地址对象。

2、双向关联

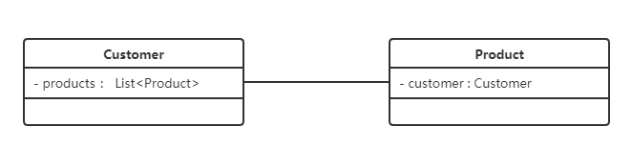

在UML类图中，双向关联用一个不带箭头的直线表示。上图中在Customer类中维护一个List，表示一个顾客可以购买多个商品；在Product类中维护一个Customer类型的成员变量表示这个产品被哪个顾客所购买。
一个顾客可以买多种商品，商品可以被顾客购买。

3、自关联

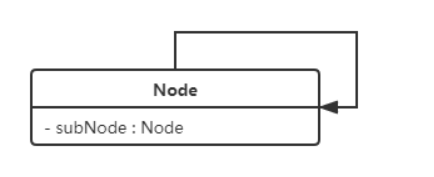

自关联在UML类图中用一个带有箭头且指向自身的线表示。上图的意思就是Node类包含类型为Node的成员变量，也就是“自己包含自己”。比如说链表，就是一个非常好的自关联的例子。

3.2.2 聚合关系

聚合关系是关联关系的一种，是强关联关系，是整体和部分之间的关系。

聚合关系也是通过成员对象来实现的，其中成员对象是整体对象的一部分，但是成员对象可以脱离整体对象而独立存在。例如，学校与老师的关系，学校包含老师，但如果学校停办了，老师依然存在。

在 UML 类图中，聚合关系可以用带空心菱形的实线来表示，菱形指向整体。下图所示是大学和教师的关系图：

2.3.3 组合关系

组合表示类之间的整体与部分的关系，但它是一种更强烈的聚合关系。

在组合关系中，整体对象可以控制部分对象的生命周期，一旦整体对象不存在，部分对象也将不存在，部分对象不能脱离整体对象而存在。例如，头和嘴的关系，没有了头，嘴也就不存在了。

在 UML 类图中，组合关系用带实心菱形的实线来表示，菱形指向整体。下图所示是头和嘴的关系图：

2.3.4 依赖关系

依赖关系是一种使用关系，它是对象之间耦合度最弱的一种关联方式，是临时性的关联。在代码中，某个类的方法通过局部变量、方法的参数或者对静态方法的调用来访问另一个类（被依赖类）中的某些方法来完成一些职责。

在 UML 类图中，依赖关系使用带箭头的虚线来表示，箭头从使用类指向被依赖的类。下图所示是司机和汽车的关系图，司机驾驶汽车：

2.3.5 继承关系

继承关系是对象之间耦合度最大的一种关系，表示一般与特殊的关系，是父类与子类之间的关系，是一种继承关系。

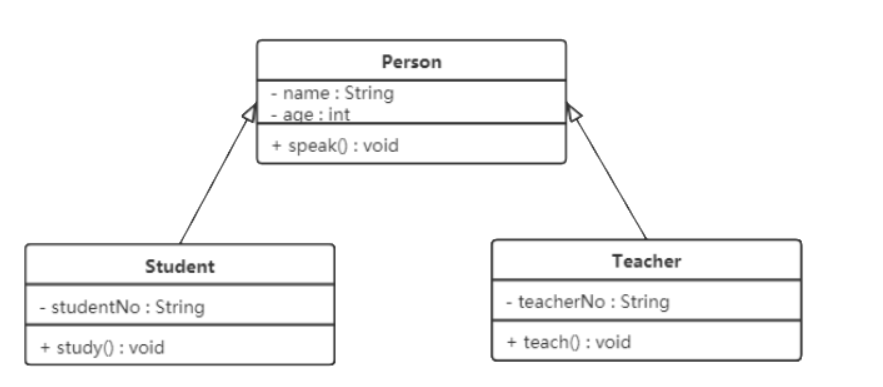

在 UML 类图中，泛化关系用带空心三角箭头的实线来表示，箭头从子类指向父类。在代码实现时，使用面向对象的继承机制来实现泛化关系。例如，Student 类和 Teacher 类都是 Person 类的子类，其类图如下图所示：

2.3.6 实现关系

实现关系是接口与实现类之间的关系。在这种关系中，类实现了接口，类中的操作实现了接口中所声明的所有的抽象操作。

在 UML 类图中，实现关系使用带空心三角箭头的虚线来表示，箭头从实现类指向接口。例如，汽车和船实现了交通工具
