最近做毕业设计，用到了libcitygml开源库，获取到一张citygml的UML图，就顺便简单了解一下它！
一、简介
UML（Unified Modeling Language），直接翻译就是统一建模语言。
二、UML的作用
UML可以帮助我们做软件需求分析和软件设计的工作
三、UML分类
UML有很多种图，大体可以分为两类：结构型的图和行为型的图。
（1）结构型的图（描述的是某种行为，这种结构在某段时间内应该是稳定的、“静态”的）
类图
对象图
构件图
部署图
包图
（2）行为型的图（涉及大量的流程、过程等，内容是动态的）
活动图
状态机图
顺序图
通信图
用例图
时序图
四、如何看MUL图
（以下内容来自UML图应该怎么看）
1、问：在UML类图中如何表示一个类？

  答：通常用一个三层结构的矩形来表示一个类

如下图：

第一层：类的名称，如果类的名称为斜体，则该类为抽象类

第二层：类的属性，比如人类有年龄、性别、身高，体重等，注意：如果属性前边用 + 号标识，则意味着该属性为共有属性(Public)。用 - 号标识，则该属性为私有属性(Private)。用 # 号标识，则该属性为保护的(Protected)

第三层：类的操作、方法或行为，比如人类可以吃饭，也会睡觉，还会说话等，注意：如果行为前边用 + 号标识(Public)。则意味着该行为为共有属性(Private)。用 - 号标识，则该行为为私有属性(Protected)

2、如果表示类与类之间的继承关系？

  答：用空心三角加实线来表示

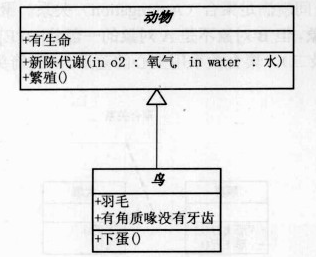

如下图：

鸟继承动物抽象类

3、问：类和类之间的依赖关系用什么表示？

  答：用带有箭头的虚线来表示

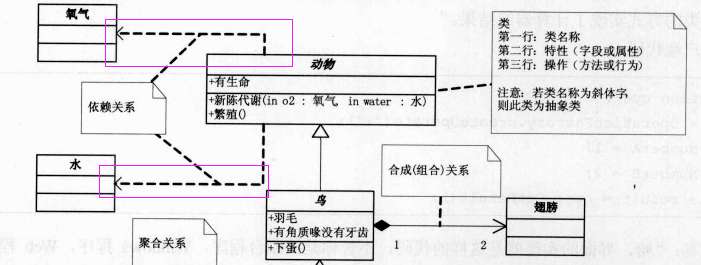

如下图：

如上图所示：动物无论是新陈代谢还是繁殖都需要依赖氧气、水、食物等

依赖关系代码展示（动物依赖氧气和水）：

4、问：类和类之间的关联关系用什么表示？

  答：用带有箭头的实线来表示

如下图：

企鹅是特殊的鸟，不会飞会游泳，而且随着气候的变化，他们要进行集体迁徒，也就是说，当气候发生变化时，他们就会长途跋涉到另一个地方，因此：企鹅是和气候是有关联的！

人类何尝和钱没有关联，当地上有100W时，想必大多数人都会弯腰捡钱（马云除外）

关联关系代码展示：

企鹅继承鸟类，但企鹅和大雁等都和气候相关，因此，在关联关系中，我们可以把被关联的类对象写成私有的！毕竟并不是所有的鸟都随着气候变化而长途跋涉‘’；

5、问：如何表示类继承/实现接口？

   答：用空心三角加虚线来表示

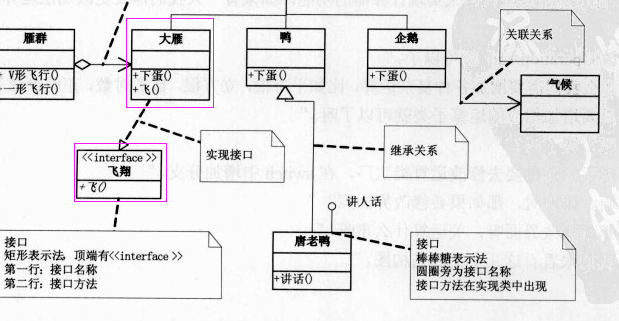

如下图：

大雁都会飞，因此，大雁可以实现飞翔接口

代码如下：

大雁实现 IFly 接口

6、问：如何展示一个接口？

  答：展示接口图示有以下两种

顶端有<>标识的矩形

如下图：

代码如下：

棒棒糖展示法

如下图：

代码如下：

7、问：如何展示类与类之间的聚合关系？

  答：用空心的菱形加带有箭头的实线来表示

如下图：

所谓聚合关系，在此说明一下：聚合关系表示一种弱的‘拥有’关系，体现的是 A 对象可以包含 B 对象，但是 B 对象不是 A 对象的一部分。

比如：大雁是群居动物，一个大雁群可以有很多只大雁。类似于这种情况，即可视为他们之间拥有聚合关系。

代码如下：

8、问：如何展示类与类之间的组合关系？

  答：用实心的菱形加带有箭头的实线来表示

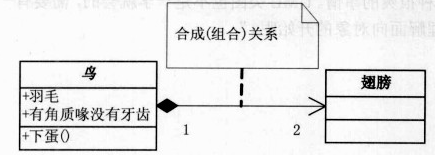

如下图：

所谓组合关系和聚合关系可理解为：聚合关系多你一个不多，少你一个不少。组合关系是有严格的整体，缺一不可！

因此：大雁群众少一个大雁无伤大雅，但鸟没有了翅膀就不行了！因此，组合关系可理解为严格的整体，缺一不可！

因此，在构建鸟类时，也一定要完成翅膀的构建，

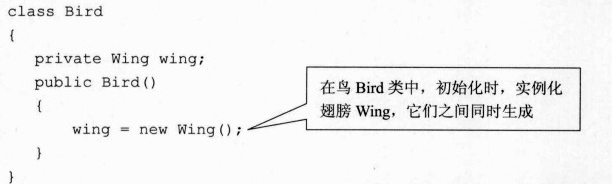

代码如下：

至此，UML基本类图就说完了！

关于更复杂的类图，大家可自行参考其他资料！

最后，贴出一张完成的类图
