仍然基于【示例1】的RTL代码。

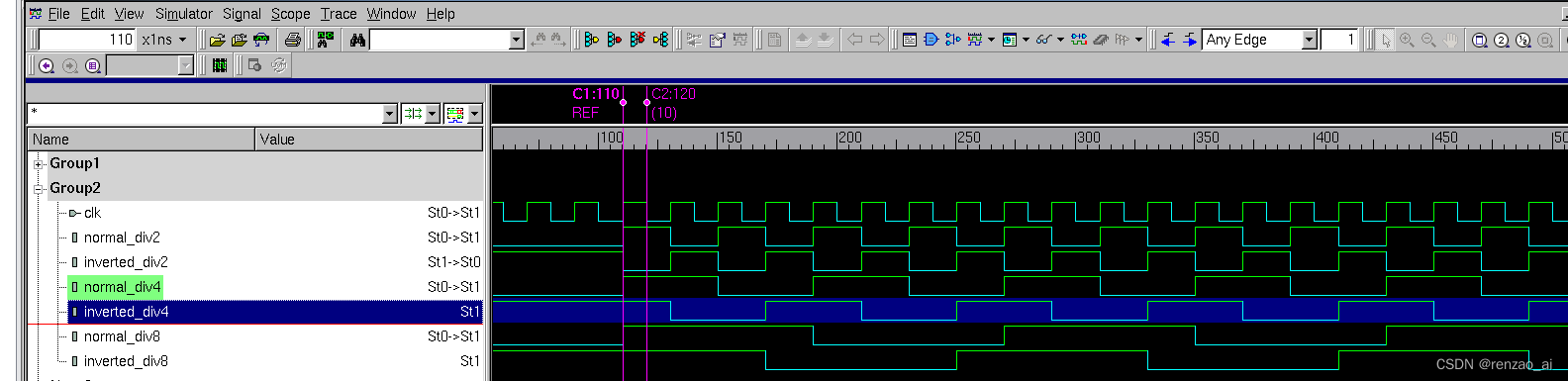

不是所有的invert clock与non-invert clock都有直接的反相关系

分频后，normal_div2与 inverted_div2有明确的反相关系。但是 div4和 div8不是。这与具体设计直接相关。

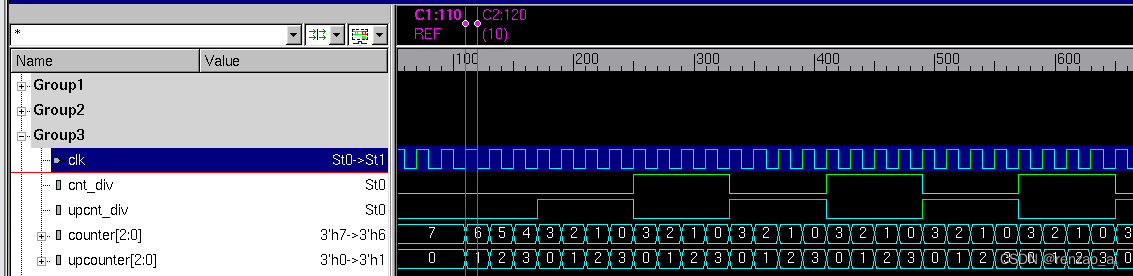

另外一种计数器方式生成的时钟存在一定阶段的反相关系

无论2分频、4分频、8分频其实都一样，下面的波形以4分频为例。

那么为什么不直接使用counter[2], counter[1], counter[0]生成时钟，然后通过mux选择一个？
这样也可以，只不过必须建立所有counter寄存器的时钟，才能遍历时钟路径。如果在计数器后面使用一个寄存器来生成，定义最高频率，也能遍历时钟路径，有机会少定义很多时钟。这个视设计环境而定。

需要注意，在cnter配置相同时，这两种RTL的时钟频率略有不同。

cnter	直接定义在counter/q	定义在后一级寄存器q
0	不分频	2分频
1	2分频	4分频
3	4分频	8分频
7	8分频	16分频

本示例代码使用 定义在后一级寄存器q。

定义 cnt_div约束

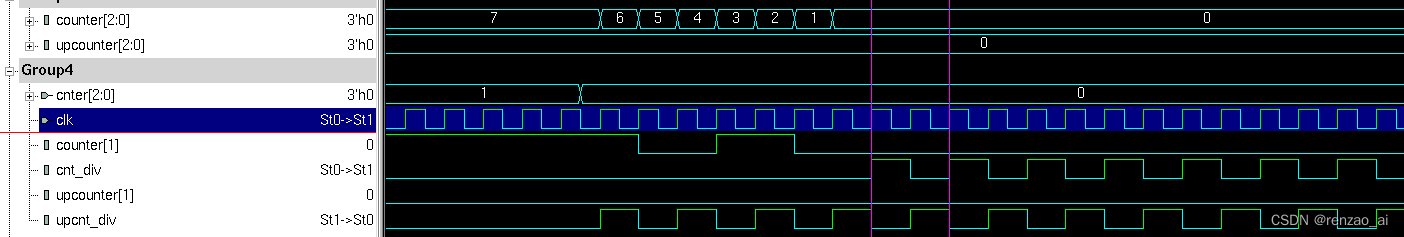

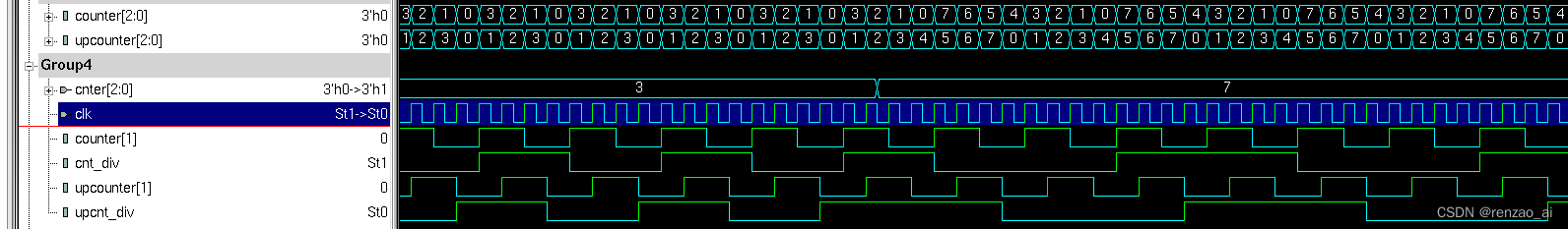

频率切换的问题

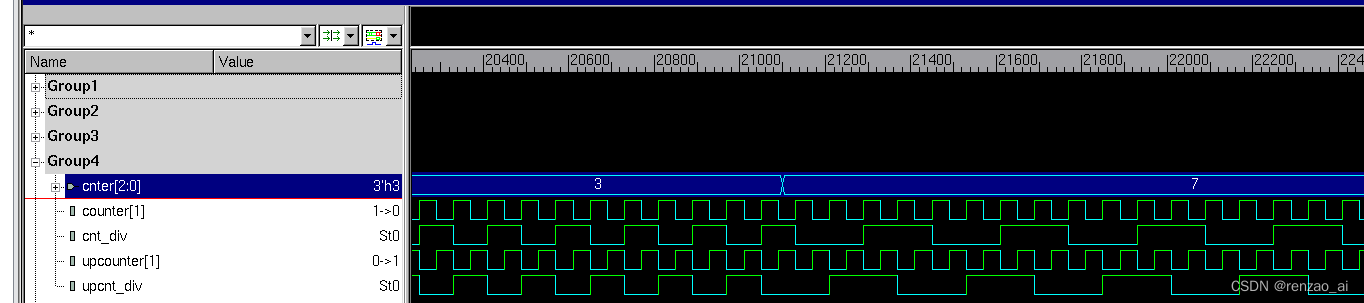

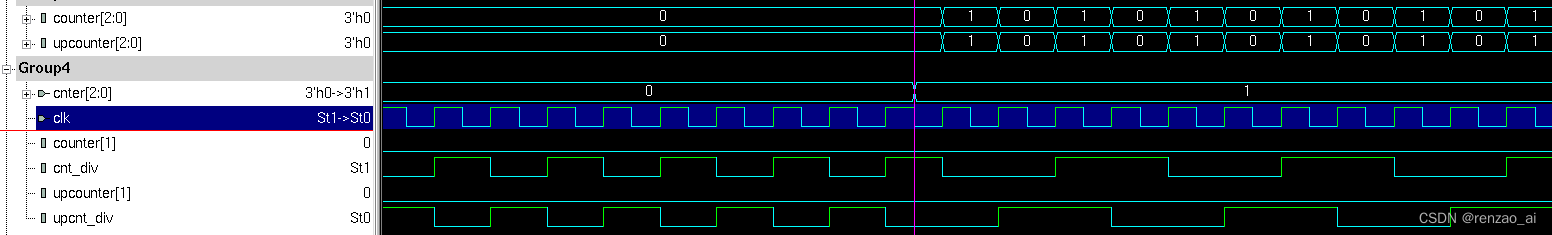

从仿真可以看到，更换分频时，不应该工作，等频率变化稳定之后，恢复工作。尤其是启动阶段。

cnt_div与 upcnt_div是反相关系

cnt_div根据向下计数生成，upcnt_div根据向上计数生成，相位正好相反，如果两者一起使用，或者如果其中一个与其它时钟一起使用，或者在当第一个生成时钟就要正式用于工作，那么必须准确定义与clk的相位关系。

create_generated_clock -name cnt_div2 [get_pins cnt_div_reg/Q] -divide_by 2 -master clk -source [get_ports clk] -invert
create_generated_clock -name upcnt_div2 [get_pins upcnt_div_reg/Q] -divide_by 2 -master clk -source [get_ports clk]

report_clocks:
Clock Period Waveform Attrs Sources
clk 20.00 {0 10} {clk}
cnt_div2 40.00 {20 40} G {cnt_div_reg/Q}
inv_clk_div2 40.00 {20 40} G {inverted_div2_reg/Q}
nom_clk_div2 40.00 {0 20} G {normal_div2_reg/Q}
sht_clk_div2 40.00 {10 30} G {clkout_reg/Q}
upcnt_div2 40.00 {0 20} G {upcnt_div_reg/Q}

这样定义的时钟与波形相符。
