移动目标定位算法

实时探测目标并对目标进行实时定位。

1.移动目标计算机仿真建模

假定目标做匀速直线运动，第i个观测站的位置为(x,y)，目标运动模型可以写成如下形式:
在这里插入图片描述
其中：
注： $\Gamma$ 仿真时用G表示

u(k)的均方差Q=Wdiag([1,1])，w为一个可调节的参数，w<<1。v(k)的均方差R=5.

例：在一个100mx 100m的环境用计算机模拟一目标匀速运动的情形，如式(3-32),目标受到空气阻力影响，导致运动轨迹不一:定是匀速直线的，即目标出现一定的轨迹抖动或弯曲。假定目标的初始位置为(0,0)、速度为(0.8,0.6), 过程噪声方差可以设置不同大小以观测计算机模拟的目标运动轨迹。

function TargetMotionModel %计算机模拟目标运动模型
dt=1;            %采样时间,单位:秒
Time=30;         %模拟总时长，也叫步数
X=zeros(4,Time); %目标在Time时间内各个时刻的状态初始化
x0=0;y0=0;vx=0.8;vy=0.6; %目标初始状态，包括位置和速度
X(:,1)=[x0,vx,y0,vy]'; %第一个时刻的状态,也叫初始状态
%系统信息，系统不同,状态转移矩阵和过程噪声驱动矩阵也不同
F=[1 dt 0 0;0 1 0 0;0 0 1 dt;0 0 0 1]; %公式(3-32)中的φ
G=[dt^2/2 0;dt 0;0 dt^2/2;0 dt]; %公式(3-32)中的r
Q=0.1; %公式(3-32)中u(k)的方差,过程噪声
u=sqrt(Q)*randn(2,Time) ;
%现在开始模拟目标随着时间推移,开始发生位置移动
for k= 2:TimeX(:,k)=F*X(:,k-1)+G*u(:,k);
end
figure
hold on;box on;%设置坐标轴的展示形式
plot(X(1,:),X(3,:),'-r.');%画出目标的运动轨迹

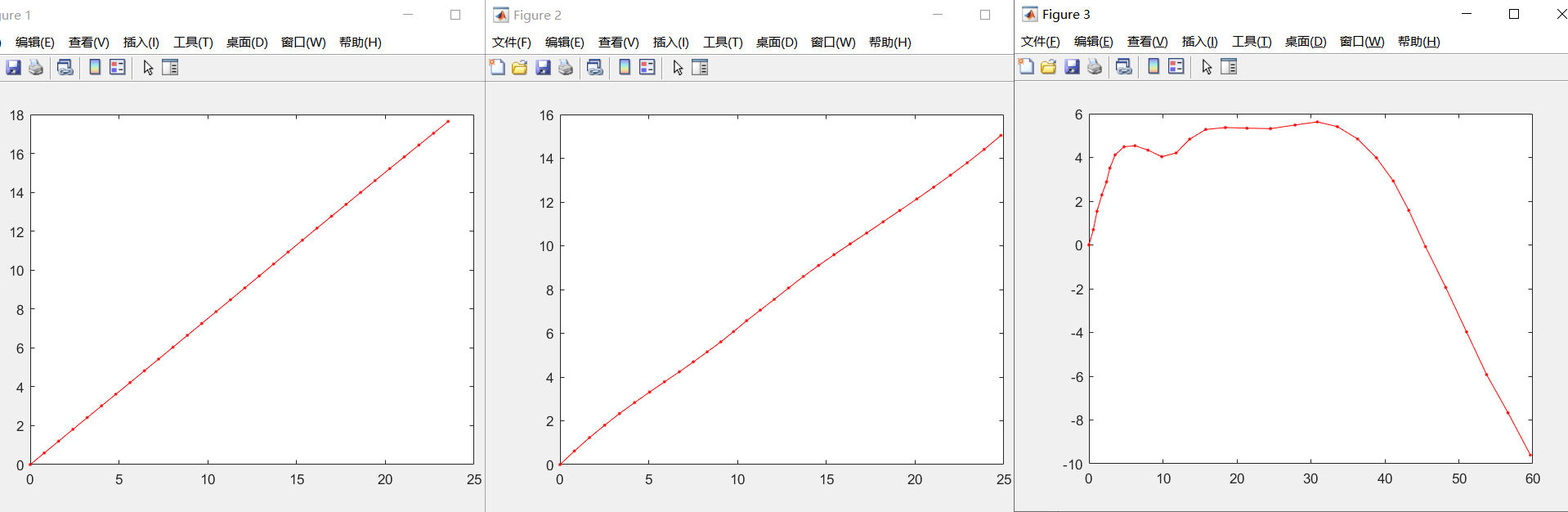

运行结果：
在这里插入图片描述
从左到右分别为，Q=0.00001时，目标基本匀速直线运动；Q=0.001时，目标的轨迹已经开始弯曲；Q=0.1时，已经无法相信目标是在做匀速直线运动哭了，因为这时的过程噪声非常大，导致目标的随机性也大。

2.基于距离观测的运动目标定位

假定有3个及以上的观测站对目标进行观测，第
i个观测站的测量方程为:
在这里插入图片描述
最后把这些观测站测量的距离信息传给融合中心，融合中心用最小二乘法就能实现对移动目标的动态定位。

例：在二维平面空间里，假定目标做匀速直线运动，目标运动的初始状态为x(0)=[0,1.5,20,1.4]，目标受到摩擦力的影响存在过程噪声。在环境中有5个观测站对目标距离进行探测，观测站传感器的测量噪声方差为R=1，采样时间为Is，总运行时间为60s，MATLAB仿真如下：

function TrackingByDist %基于距离的跟踪(连续定位)
%系统模型的基本信息，包括场地大小、观测站位置.模型驱动参数等
Length=100;                          %场地空间，单位：米
Width=100;                           %场地空间，单位：米
Node_number=5;                       %观测站的个数,最少必须有3个
for i=1:Node_number                  %观测站的位置初始化,这里位置是随机给定的Node(i).x= Width * rand;Node(i).y= Length * rand;Node(i).D= Node(i).x^2+Node(i).y^2; % 固定参数便于位置估计
end
T=1;                                 %雷达采样时间,单位:秒
N= 60/T;                             %总的采样次数
delta_w=1e-3;                         %如果增大这个参数,目标真实轨迹就是曲线了
Q=delta_w*diag([0.5,1]) ;             %过程噪声均值
R=1;                                 %观测噪声方差
G=[T^2/2,0;T,0;0,T^2/2;0,T];         %过程噪声驱动矩阵
F=[1,T,0,0;0,1,0,0;0,0,1,T;0,0,0,1]; %状态转移矩阵%开始模拟目标运动,观测在目标运动中同时采样,测量距离
X(:,1)=[0,1.5,20,1.4];               %目标初始位置、速度，状态参数格式[x,vx,y,vy]
Z=zeros( Node_number,N);            %各观测站的传感器对位置的观测
Xn=zeros(2,N);                       %最小二乘估计出的位置
for t=2:N                            %状态方程的建模:目标运动,时间从1T→NTX(:,t)=F*X(:,t-1)+G * sqrtm(Q) * randn(2,1); % 目标真实轨迹
end
for t=1:N                            %观测方程的建模:多观测站观测目标，时间从1T→NTfor i= 1:Node_number             %名个观测站对1时刻目标距离测量[d1,d2]=DIST(X(:,t),Node(i)); %dl是真实距离,d2是真实距离的平方Z(i,t)= d1+sqrtm(R) * randn; %模拟观测的距离受到噪声的污染end%对当前时刻目标位置的二乘法估算A=[];b=[];for i=2:Node_numberA(i-1,:)= 2*[Node(i).x-Node( 1).x,Node(i).y-Node(1).y];b(i-1,1)= [Z(1,t)^2-Z(i,t)^2+Node(i).D-Node(1).D];endXn(:,t)= inv(A'*A)*A'*b;          %得到目标当前时刻的位置
end
for t=1:N                             %计算位置偏差，即用最小二乘位置与计算机模拟的目标真实位置做差error(t)=sqrt( (X(1,t)-Xn(1,t))^2+(X(3,t)-Xn(2,t))^2);
end
%画图
figure             %轨迹图
hold on;box on;xlabel('x/m');ylabel('y/m');       %输出图形的框架
for i= 1: Node_numberh1= plot(Node(i).x, Node(i).y,'ko','MarkerFace','g','MarkerSize',10);text(Node(i).x+2,Node(i).y,[ 'Node ', num2str(i)]);
end
h2=plot(X(1,:),X(3,:),'-r'); %目标的真实位置
h3=plot(Xn(1,:),Xn(2,:),'-k.'); %目标的估计位置
legend([h1,h2,h3 ],'Observation Station','Target Postion','Estimate Postion');
figure %偏差图
hold on;box on;xlabel( 'time/s' );ylabel( 'value of the deviation');
plot( error,'-ko' ,'MarkerFace','g');%子函数,计算两点间的距离和距离平方
function [dist ,dist2]=DIST(A,B)
dist2=(A(1)-B.x)^2+(A(3)-B.y)^2; %距离的平方
dist=sqrt(dist2); %距离
end

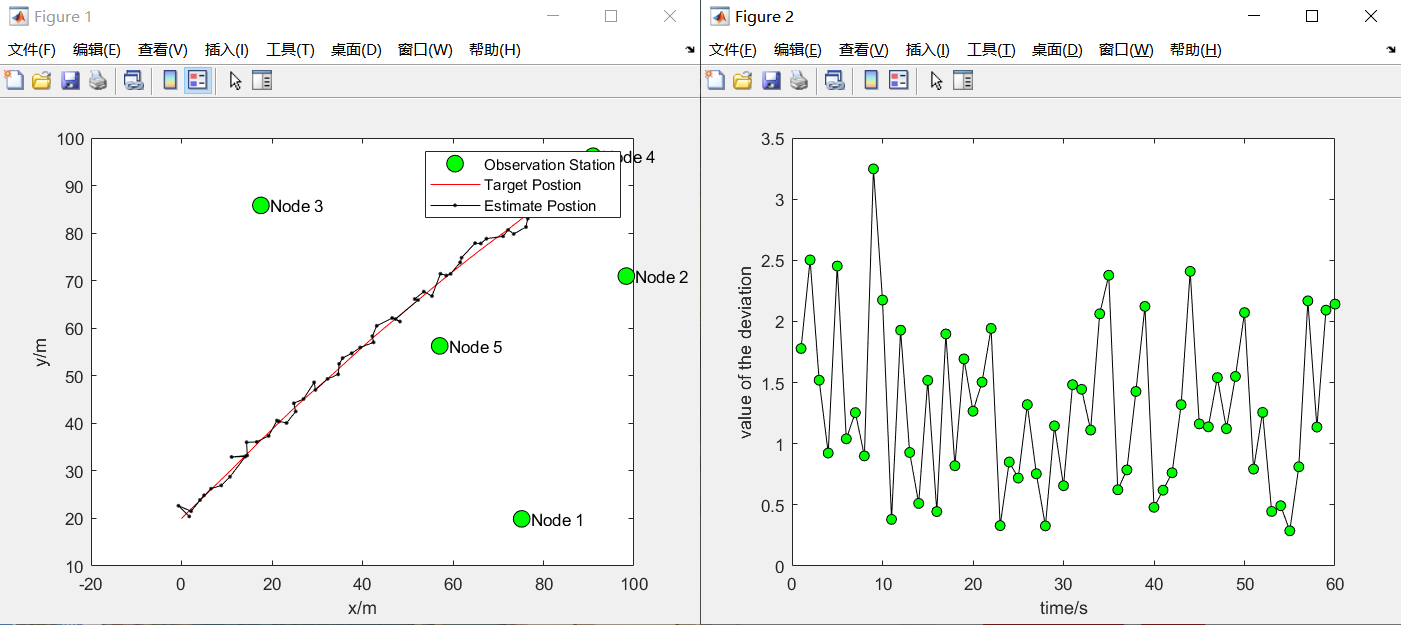

运行结果：
在这里插入图片描述
作图为定位估计与真实轨迹对比，右图为定位估计与真实位置偏差对比。

注：偏差的定义为
在这里插入图片描述

3.纯方位角的运动目标定位

观测站测量目标与自身的方位角的目标跟踪，又称为纯方位角的目标跟踪。当有多个观测站测量目标角度时，可以用最小二乘定位算法估计目标的位置。

第i个观测站的位置为 $P(x_i,y_i)$ ，目标的位置为 $T (x, y)$ ,则观测站测得的角度为 $\theta_i$ ,
多个观测站测量，有如下关系: .
在这里插入图片描述
将上式转为矩阵的形式，如下：

例：假定目标的运动模型为在这里插入图片描述
目标的初始状态为X(0)= [20,1.4,0,1.5]，目标的过程噪声方差 $Q= 1*10^3*diag([0.5,1])$ ，有5个观测站对目标进行探测，第i个观测站的测量方程为:

测量噪声 $v_i(k)$ 的方差R=0.1π/180，同样采样时间为T=1s,仿真时间为60s。MATLAB仿真如下:

function TrackingByAngle
% 定位初始化
Length=100;  % 场地空间，单位：米
Width=100;   % 场地空间，单位：米
Node_number=5;      % 观测站的个数，也可以设置成3个，4个，但是最少必须要3个
for i=1:Node_number % 观测站的位置初始化，这里位置是随机给定的Node(i).x=Width*rand; Node(i).y=Length*rand;
end
T=1;                      %雷达扫描周期,
N=60/T;                   %总的采样次数,也称步长
delta_w=1e-4;              % 如果增大这个参数，目标真实轨迹就是曲线了
Q=delta_w*diag([0.5,1]) ;     % 过程噪声方差
R=0.1*pi/180;             % 观测噪声方差
G=[T^2/2,0;T,0;0,T^2/2;0,T];          % 过程噪声驱动矩阵
F=[1,T,0,0;0,1,0,0;0,0,1,T;0,0,0,1];  % 状态转移矩阵
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
X=zeros(4,N);           % 目标真实状态初始化
X(:,1)=[20,1.4,0,1.5];      % 目标初始位置、速度
Z=zeros(Node_number,N); % 各观测站的传感器对位置的观测
Xn=zeros(2,N);          % 估计出的位置
for t=2:N               % 目标运动X(:,t)=F*X(:,t-1)+G*sqrtm(Q)*randn(2,1);    %目标真实轨迹
end
for t=1:Nfor i=1:Node_numbercita=hfun(X(:,t),Node(i));      % 观测角度Z(i,t)=cita+sqrtm(R)*randn;     % 模拟观测的角度受到噪声的污染end
% 对当前时刻目标位置的二乘法的估算A=[];b=[];for i=1:Node_numberA(i,:)=[tan(Z(i,t)),-1];b(i,1)=[Node(i).x*tan(Z(i,t))-Node(i).y];end  inv(A'*A)*A'*bXn(:,t)=inv(A'*A)*A'*b; % 得到目标当前时刻的位置
end
for t=1:N   % 偏差分析error(t)=sqrt( (X(1,t)-Xn(1,t))^2+(X(3,t)-Xn(2,t))^2 );
end%画图
figure
hold on;box on;xlabel('x/m');ylabel('y/m'); % 输出图形的框架
for i=1:Node_numberh1=plot(Node(i).x,Node(i).y,'ko','MarkerFace','g');text(Node(i).x+2,Node(i).y,['Node ',num2str(i)]);
end
h2=plot(X(1,:),X(3,:),'-r');
h3=plot(Xn(1,:),Xn(2,:),'-k.');
legend([h1,h2,h3],'Observation Station','True Trace','MLE Ttace');
figure
hold on;box on;xlabel('time/s');ylabel('value of the deviation');
plot(error,'-ko','MarkerFace','g');% 子函数
function angle=hfun(A,B) % 角度观测方程
angle=atan( (A(3)-B.y)/(A(1)-B.x) );

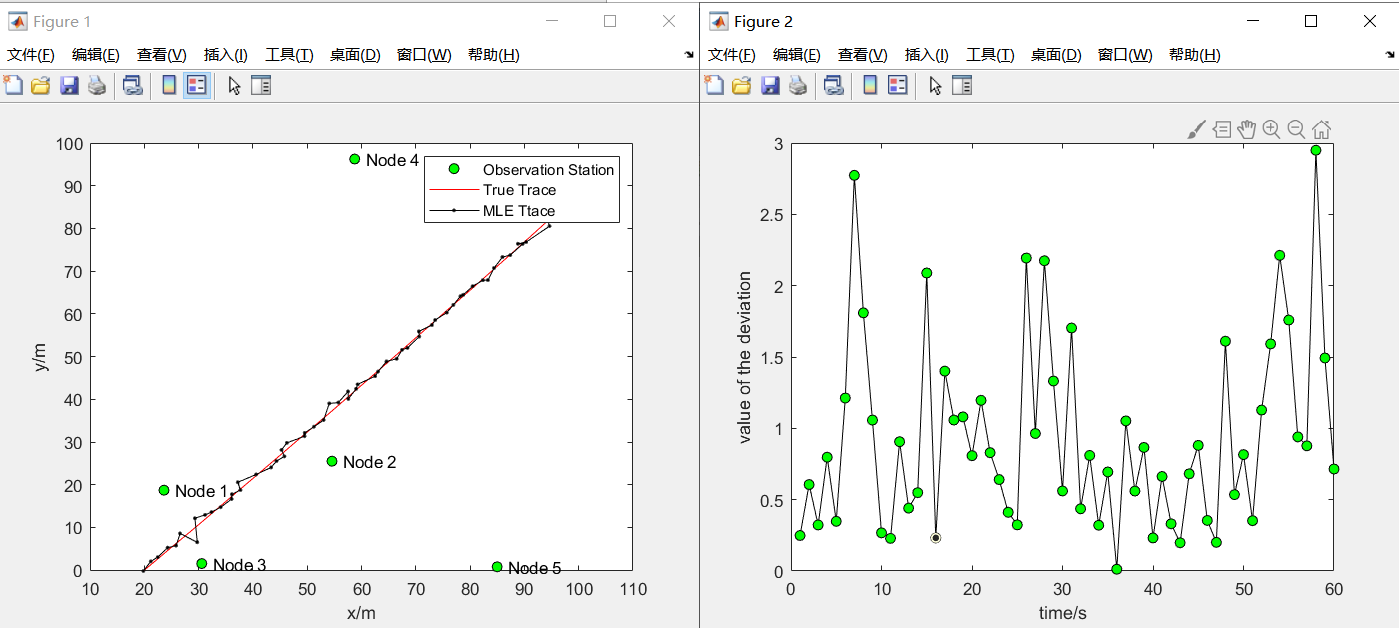

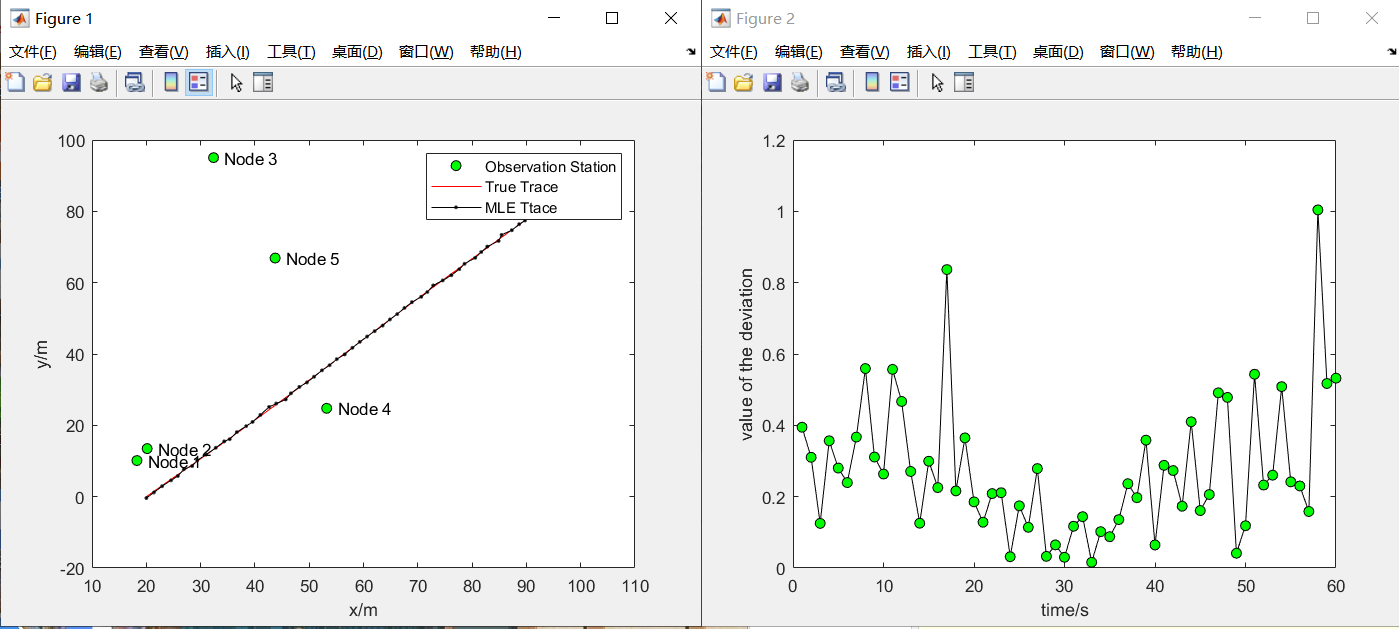

运行结果：
在这里插入图片描述
