DFD图即为数据流图（Data Flow Diagram），它从数据传递和加工角度，以图形方式来表达系统的逻辑功能、数据在系统内部的逻辑流向和逻辑变换过程，是结构化系统分析方法的主要表达工具及用于表示软件模型的一种图示方法。

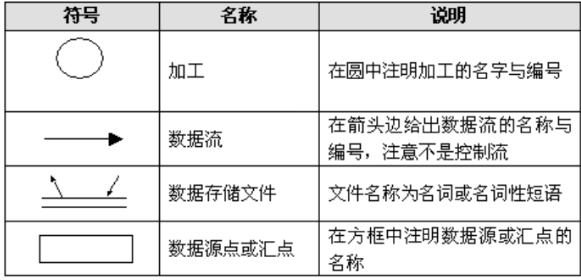

数据流图的基本图形：

数据流图又叫作分层数据流图，其原理图如下所示：

数据流图的平衡原则：（数据流图缺失判断）
（1）子图内部的平衡：

• 奇迹：没有输入，只有输出；
• 黑洞：只有输入，没有输出；
• 灰洞：输入的数据流无法通过加工产生输出流；

（2）父图和子图的平衡；

注意：在分层DFD图中，需要保持父图和子图之间的平衡。即父图中某加工的输入输出数据流必须与子图的输入输出数据流在数量和名字上相同，或者父图的一个输出（或输出）数据流对于应子图中几个输入（或输出）数据流，而子图中组成这些数据流的数据项全体正好是父图中的一个数据流
