1. 数据流图（data）

数据流图 （date flow diagram , DFD），是SA方法中用于表示系统逻辑模型的一种工具，它以图形的方式描绘数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是一种功能模型。

数据流图是从数据的角度来描述一个系统的，而流程图 则是从对数据加工的角度来描述系统的；数据流图中的箭头是数据流，而流程图中的箭头则是控制流,它表达的是程序执行的次序；数据流图适合于宏观地分析一个组织业务概况,而程序流程图只适合于描述系统中某个加工的执行细节。

2. 数据流图的基本组成部分

数据流 ：是由一组固定成分的数据组成，表示数据的流向。除了流向数据存储或从数据存储流出的数据不必命名外，每个数据流必须要有一个合适的名字，以反映该数据流的含义。

加工 ：加工描述了输入数据流到输出数据之间的变换，也就是输入数据流经过什么处理后变成了输出数据。每个加工都有一个名字和编号。编号能反映该加工位于分层的数据流图的哪个层次和哪张图中，能够看出它是由哪个加工分解出来的子加工。

数据存储 ：数据存储表示暂时存储的数据。每个数据存储都有一个名字。

外部实体 ：外部实体是存在于软件系统之外的人员或组织，他指出数据所需要的发源地或系统所产生的数据的归属地。

3. 基本图形符号

数据流图有四种基本图形符号：
箭头：表示数据流；
〇：圆或椭圆，表示加工；
=：双杠(带一边开口,一边闭合)，表示数据存储；
□：方框，表示数据的源点或终点。
(1) 数据流。数据流是数据在系统内传播的路径，因此由一组成分固定的数据组成。如订票单由旅客姓名、年龄、单位、身份证号、日期、目的地等数据项组成。由于数 据流是流动中的数据，所以必须有流向，除了与数据存储之间的数据流不用命名外，数据流应该用名词或名词短语命名。
(2)加工(又称为数据处理)。对数据流进行某些操作或变换。每个加工也要有名字，通常是动词短语，简明地描述完成什么加工。在分层的数据流图中，加工还应编号。
(3)数据存储(又称为文件)，指暂时保存的数据，它可以是数据库文件或任何形式的数据组织。
(4)数据源点或终点，是本软件系统外部环境中的实体(包括人员、组织或其他软件系统)，统称外部实体。一般只出现在数据流图的顶层图。

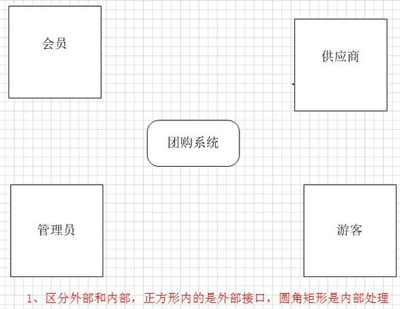

4.示例
