什么是DFD?

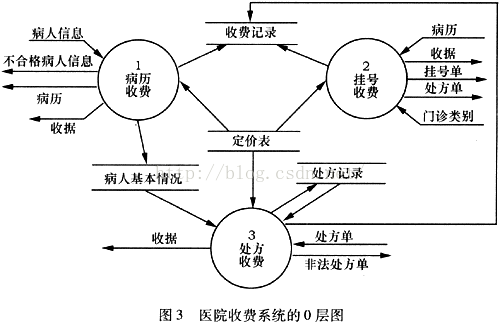

（1）先来个感官认识：



（2）具体定义：

DFD是Dateflow diagram（图表）的缩写，中文名字是数据流图。数据流图是以图形的方式描述数据在系统中流动和处理的过程。一般为3层。在软件管理的需求分析阶段生成。

DFD有什么特性？

抽象性，概括性，层次性

DFD由哪些基本符号组成？

□源点和终点/○加工/=数据存储/→数据流向







作用有哪些？



①系统分析人员可以自顶向下的分析系统的流程

②可以在图上画出需要计算机处理的部分

③根据数据存储进一步做数据分析

④根据数据流向定出存储的方式

与其它概念的关系？

数据流图和数据流程图到底是否是一个东西，网上也无定论。不过有一个程序流程图是和它们有很大区别的。
