甘特图、IPO图、DFD图
一、甘特图
甘特图（Gantt chart）又称为横道图、条状图(Bar chart)。其通过条状图来显示项目、进度和其他时间相关的系统进展的内在关系随着时间进展的情况。以提出者亨利·劳伦斯·甘特（Henry Laurence Gantt）先生的名字命名。
甘特图以图示通过活动列表和时间刻度表示出特定项目的顺序与持续时间。一条线条图，横轴表示时间，纵轴表示项目，线条表示期间计划和实际完成情况。直观表明计划何时进行，进展与要求的对比。便于管理者弄清项目的剩余任务，评估工作进度。
甘特图是以作业排序为目的，将活动与时间联系起来的最早尝试的工具之一，帮助企业描述工作中心、超时工作等资源的使用。
甘特图包含以下三个含义：
1、以图形或表格的形式显示活动；
2、通用的显示进度的方法；
3、构造时含日历天和持续时间，不将周末节假算在进度内。
甘特图按内容不同，分为计划图表、负荷图表、机器闲置图表、人员闲置图表和进度表五种形式。
二、IPO图
IPO是指结构化设计中变换型结构的输入（Input）、加工（Processing）、输出（Output）。IPO图是对每个模块进行详细设计的工具，它是输入加工输出（INPUT PROCESS OUTPUT）图的简称，它是由美国IBM公司发起并完善起来的一种工具。在系统的模块结构图形成过程中，产生了大量的模块，在进行详细设计时开发者应为每一个模块写一份说明。IPO图就是用来说明每个模块的输入、输出数据和数据加工的重要工具。
IPO图是输入/处理/输出图的简称，它是美国IBM公司提出的一种图形工具，能够方便地描绘输入数据、处理数据和输出数据的关系。

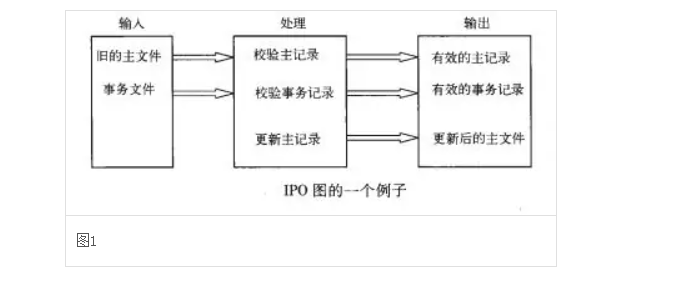

IPO图使用的基本符号少而简单，因此很容易掌握使用这种工具。它的基本形式是在左边的框中列出有关的输人数据，在中间的框中列出主要的处理，在右边的框中列出产生的输出数据。处理框中列出了处理的顺序，但是用这些基本符号还不足以精确描述执行处理的详细情况。
三、DFD图
DFD（Data Flow Diagram）图即数据流图或数据流程图。它从数据传递和加工的角度，以图形方式来表达了系统的逻辑功能。数据在系统内部的逻辑流向和逻辑变换过程，是结构化系统分析方法的主要表达工具及用于表示软件模型的一种图示方法是一种功能模型对于绘制DF地图，一般采用先全局后局部，先整体，后细节，先抽象后具体的原则。
