一、代码覆盖率理解

        代码覆盖（Code coverage）是软件测试中的一种度量，描述程序中源代码被测试的比例和程度，所得比例称为代码覆盖率。

        简单来理解，就是单元测试中代码执行量与代码总量之间的比率。

      Java常用的单元测试覆盖率框架有：JaCoCo、EMMA和Cobertura，本篇文章主要介绍JaCoCo的使用。

二、JaCoCo理解

        JaCoCo官方文档：https://www.eclemma.org/jacoco/trunk/doc/index.html

        JaCoCo应该为基于Java VM的环境中的代码覆盖率分析提供标准技术。重点是提供一个轻量级，灵活且文档齐全的库，以与各种构建和开发工具集成。

产品定义

1.功能特征：

• 指令（C0），分支（C1），行，方法，类型和循环复杂度的覆盖率分析
• 基于Java字节码，因此无需源文件也可以工作
• 通过基于 Java-agent 的即时检测进行简单集成。其他集成方案（例如自定义类加载器）也可以通过API来实现
• 与框架无关的：与基于Java VM的应用程序（如纯Java程序，OSGi框架，Web容器或EJB服务器）平滑集成
• 与所有已发布的Java类文件版本兼容
• 支持不同的JVM语言
• 几种报告格式（HTML，XML，CSV）
• 远程协议和JMX控制可在任何时间点从coverage agent请求执行数据dump
• Ant任务，用于收集和管理执行数据并创建结构化的覆盖率报告
• Maven插件可收集覆盖率信息并在Maven构建中创建报告

非功能特征：

• 简单的用法以及与现有构建脚本和工具的集成
• 良好的性能和最小的运行时开销，尤其是对于大型项目
• 轻量级实现，对外部库和系统资源的依赖性最小
• 全面的文档
• 完整记录的API（JavaDoc）以及与其他工具集成的示例
• 基于JUnit测试用例的功能全面的回归测试

2. JaCoCo集成

        JaCoCo集成主要包括JaCoCo/EclEmma 项目提供的集成和第三方集成

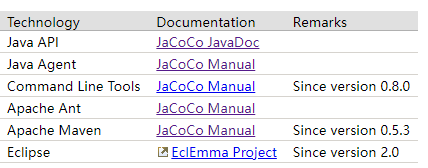

    1）JaCoCo/EclEmma 项目集成



     2） 第三方集成

3. 覆盖率计数器 - Coverage Counters

JaCoCo使用一组不同的计数器来计算覆盖率指标。所有这些计数器都从Java类文件中包含的信息派生而来，这些信息基本上是Java字节码指令以及调试信息（可选地嵌入在类文件中）。即使没有可用的源代码，这种方法也可以对应用程序进行高效的即时检测和分析(instrumentation and analysis)。在大多数情况下，可以将收集到的信息映射回源代码，并可视化到行级粒度。无论如何，这种方法存在局限性。必须使用调试信息编译类文件，以计算行级覆盖率并提供源高亮显示。并非所有Java语言构造都可以直接编译为相应的字节码。在这种情况下，Java编译器会创建所谓的合成代码，有时会导致意外的代码覆盖率结果。

以下是JaCoCo统计的指标维度

    1）指令 - Instructions（C0覆盖率）

JaCoCo计数的最小单位是单个Java字节代码指令。指令覆盖率提供有关已执行或遗漏(executed or missed)的代码量的信息。该度量完全独立于源格式，并且即使在类文件中没有调试信息的情况下也始终可用。

    2）分支 - Branches（C1覆盖率）

JaCoCo还为所有if和switch语句计算分支覆盖率。此度量标准统计方法中此类分支的总数，并确定已执行或遗漏的分支的数量。分支覆盖始终可用，即使类文件中没有调试信息也是如此。请注意，在此计数器定义的上下文中，异常处理不视为分支。

如果尚未使用调试信息编译类文件，则可以将决策点映射到源代码行并高亮:

• 无覆盖范围：该行没有分支执行（红色菱形）
• 部分覆盖：仅执行了该行中的一部分分支（黄色菱形）
• 全面覆盖：该行中的所有分支均已执行（绿色菱形）

    3）循环复杂度 - Cyclomatic Complexity

JaCoCo 还为每种非抽象方法计算循环复杂度，并汇总了类，包和组的复杂度。根据 McCabe1996 的定义，循环复杂度是可以（线性）组合生成一种方法的所有可能路径的最小路径数。因此，复杂度值可以作为完全覆盖某个软件的单元测试用例数量的指示。即使类文件中没有调试信息，也总是可以计算复杂度数字。

循环复杂度v（G）的形式定义基于方法的控制流图作为有向图的表示：

v（G）= E- N 2

其中，E是边数，N是节点数。 JaCoCo根据分支数（B）和决策点数（D）使用以下等效方程式计算方法的循环复杂度：

v（G）= B - D + 1

根据每个分支的覆盖状态，JaCoCo还可以计算每种方法的覆盖和遗漏复杂度。缺少的复杂性再次表明完全覆盖模块的测试用例的数量。请注意，由于JaCoCo不考虑异常处理，因为分支try / catch块也不会增加复杂性。

   4）行

对于已使用调试信息编译的所有类文件，可以计算各个行的覆盖率信息。当已执行至少一个分配给该源代码行的指令时，该源代码行被视为已执行。

由于单行通常会编译为多字节代码指令，因此，源代码高亮显示每行包含源代码的三种不同状态：

无覆盖：该行中没有指令被执行（红色背景）

部分覆盖：仅执行了该行中的一部分指令（黄色背景）

全面覆盖：该行中的所有指令均已执行（绿色背景）

根据源格式，源代码的一行可能会引用多个方法或多个类。因此，不能简单地添加方法的行数以获得包含类的总数。单个源文件中的多个类的行也是如此。 JaCoCo根据覆盖的实际源代码行计算类和源文件的代码行覆盖率。

  5）方法

 每个非抽象方法都包含至少一条指令。当至少一个指令已被执行时，一种方法被视为已执行。由于JaCoCo在字节码级别上工作，因此构造函数和静态初始化程序也被视为方法。这些方法中的某些方法在Java源代码中可能没有直接的对应关系，例如隐式生成的常量的默认构造函数或初始化器。

  6）类

当至少一个类的方法已执行时，该类被视为已执行。 请注意，JaCoCo将构造函数以及静态初始化程序视为方法。 由于Java接口类型可能包含静态初始化器，因此此类接口也被视为可执行类。

三、Maven设置JaCoCo插件

1. 引入Maven插件

<!-- https://mvnrepository.com/artifact/org.jacoco/jacoco-maven-plugin -->
<dependency><groupId>org.jacoco</groupId><artifactId>jacoco-maven-plugin</artifactId><version>0.8.7</version>
</dependency>

        2. 配置该插件的执行标签<executions>

        对于运行简单的单元测试，在执行标签中设置的两个目标可以正常工作。最低限度是设置准备代理(prepare-agent)和报告目标(report)，配置如下：

<plugin><groupId>org.jacoco</groupId><artifactId>jacoco-maven-plugin</artifactId><version>0.8.6</version><executions><execution><id>prepare-agent</id><goals><goal>prepare-agent</goal></goals></execution><execution><id>report</id><phase>test</phase><goals><goal>report</goal></goals></execution></executions></plugin>



prepare-agent goal: prepare-agent 目标准备 JaCoCo 运行时代理以记录执行数据。它记录了执行的行数、回溯的行数等。默认情况下，将执行数据写入文件target/jacoco-ut.exec。

report goal: 报告目标根据 JaCoCo 运行时代理记录的执行数据创建代码覆盖率报告。由于我们已经指定了阶段属性，报告将在测试阶段编译后创建。默认从文件中读取执行数据target/jacoco-ut.exec，将代码覆盖率报告写入目录target/site/jacoco/index.html。

所有配置的Goals，详见官网https://www.eclemma.org/jacoco/trunk/doc/maven.html

其中比较常用的是 prepare-agent、report和check

report goal的详细配置如下：

<execution><id>report</id><phase>test</phase><goals><goal>report</goal></goals><configuration><!--定义输出的文件夹--><outputDirectory>target/jacoco-report</outputDirectory><!--执行数据的文件--><dataFile>${project.build.directory}/jacoco.exec</dataFile><!--要从报告中排除的类文件列表，支持通配符(*和?)。如果未指定则不会排除任何内容--><excludes>**/test/*.class</excludes><!--包含生成报告的文件列表，支持通配符(*和?)。如果未指定则包含所有内容--><includes></includes><!--HTML 报告页面中使用的页脚文本。--><footer></footer><!--生成报告的文件类型，HTML(默认)、XML、CSV--><formats>HTML</formats><!--生成报告的编码格式，默认UTF-8--><outputEncoding>UTF-8</outputEncoding><!--抑制执行的标签--><skip></skip><!--源文件编码--><sourceEncoding>UTF-8</sourceEncoding><!--HTML报告的标题--><title>${project.name}</title></configuration>
</execution>

check goal可以配置检查相关的设置，比如配置最低覆盖率为0.9(90%)

<execution><id>jacoco-check</id><goals><goal>check</goal></goals><configuration><rules><rule><element>PACKAGE</element><limits><limit><counter>LINE</counter><value>COVEREDRATIO</value><minimum>0.9</minimum></limit></limits></rule></rules></configuration>
</execution>

如果覆盖率未达到最低限制，则mvn test会报错

[INFO] Analyzed bundle 'test' with 1 classes
[WARNING] Rule violated for package com.**.examples.jacoco: lines covered ratio is 0.8, but expected minimum is 0.9

     四、示例

        创建maven项目，引入

        Junit5-单元测试

        jacoco-覆盖率统计

        maven依赖和插件配置如下：

<dependencies><!-- https://mvnrepository.com/artifact/org.junit.jupiter/junit-jupiter-api --><dependency><groupId>org.junit.jupiter</groupId><artifactId>junit-jupiter</artifactId><version>5.8.2</version><scope>test</scope></dependency></dependencies><build><plugins><plugin><groupId>org.apache.maven.plugins</groupId><artifactId>maven-compiler-plugin</artifactId><configuration><source>11</source><target>11</target><encoding>UTF8</encoding></configuration><version>3.8.1</version></plugin><plugin><artifactId>maven-surefire-plugin</artifactId><version>2.22.2</version></plugin><plugin><artifactId>maven-failsafe-plugin</artifactId><version>2.22.2</version></plugin><plugin><groupId>org.jacoco</groupId><artifactId>jacoco-maven-plugin</artifactId><version>0.8.7</version><executions><execution><goals><goal>prepare-agent</goal></goals></execution><execution><id>report</id><phase>test</phase><goals><goal>report</goal></goals><configuration><!--定义输出的文件夹--><outputDirectory>target/jacoco-report</outputDirectory></configuration></execution></executions></plugin></plugins>
</build>

  创建MessageBuilder类

public class MessageBuilder {public String getMessage(String name) {StringBuilder result = new StringBuilder();if (name == null || name.trim().length() == 0) {result.append("empty!");} else {result.append("Hello " + name);}return result.toString();}
}

编写单元测试类MessageBuilderTest

import org.junit.jupiter.api.Test;
import static org.junit.jupiter.api.Assertions.assertEquals;public class MessageBuilderTest {@Testpublic void testGetMessage1() {MessageBuilder obj = new MessageBuilder();assertEquals("Hello test", obj.getMessage("test"));}
}

mvn clean test 进行测试并生成覆盖率的统计

在生成目录中找到index.html文件

点击Element可以查看详细的情况

 我们发现分支中只执行了else的部分

测试类中增加为空的情况

@Test
public void testGetMessage2() {MessageBuilder obj = new MessageBuilder();assertEquals("empty!", obj.getMessage(""));
}

再次 mvn clean test

生成的统计信息如下：

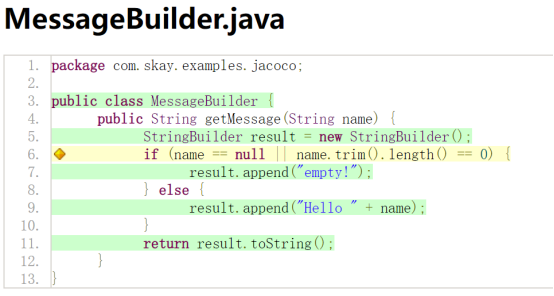

分支覆盖率只有75%，原因if语句中的为null情况未覆盖

继续添加测试用例(为null的情况)

@Test
public void testGetMessage3(){MessageBuilder obj = new MessageBuilder();assertEquals("empty!", obj.getMessage(null));
}

 分支覆盖率终于达到了100%
