滤波电路

这节非常深入的介绍了用运放组成的有源滤波器。在很多情况中，为了阻挡由于虚地引起的直流电平，在运放的输入端串入了电容。这个电容实际上是一个高通滤波器，在某种意义上说，像这样的单电源运放电路都有这样的电容。设计者必须确定这个电容的容量必须要比电路中的其他电容器的容量大100 倍以上。这样才可以保证电路的幅频特性不会受到这个输入电容的影响。如果这个滤波器同时还有放大作用，这个电容的容量最好是电路中其他电容容量的1000 倍以上。如果输入的信号早就包含了VCC/2 的直流偏置，这个电容就可以省
略。
这些电路的输出都包含了 VCC/2 的直流偏置，如果电路是最后一级，那么就必须串入输出电容。
这里有一个有关滤波器设计的协定，这里的滤波器均采用单电源供电的运放组成。滤波器的实现很简单，但是以下几点设计者必须注意：

• 滤波器的拐点（中心）频率
• 滤波器电路的增益
• 带通滤波器和带阻滤波器的的Q 值，低通和高通滤波器的类型（Butterworth、Chebyshev、Bessell）。

不幸的是要得到一个完全理想的滤波器是无法用一个运放组成的。即使可能，由于各个元件之间的负杂互感而导致设计者要用非常复杂的计算才能完成滤波器的设计。通常对波形的控制要求越复杂就意味者需要更多的运放，这将根据设计者可以接受的最大畸变来决定。或者可以通过几次实验而最终确定下来。如果设计者希望用最少的元件来实现滤波器，那么就别无选择，只能使用传统的滤波器，通过计算就可以得到了。

3．1 一阶滤波器

一阶滤波器是最简单的电路，他们有 20dB 每倍频的幅频特性。

3．1．1 低通滤波器

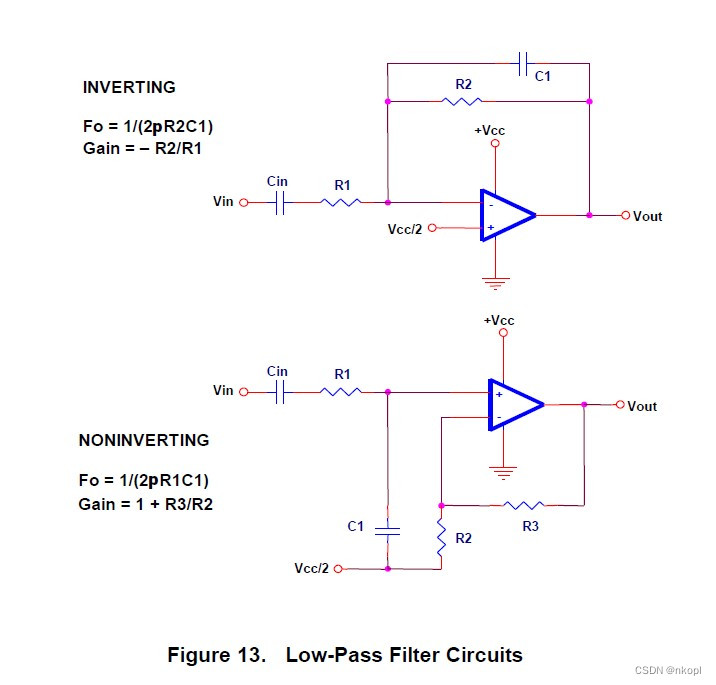

典型的低通滤波器如图十三所示

3．1．2 高通滤波器

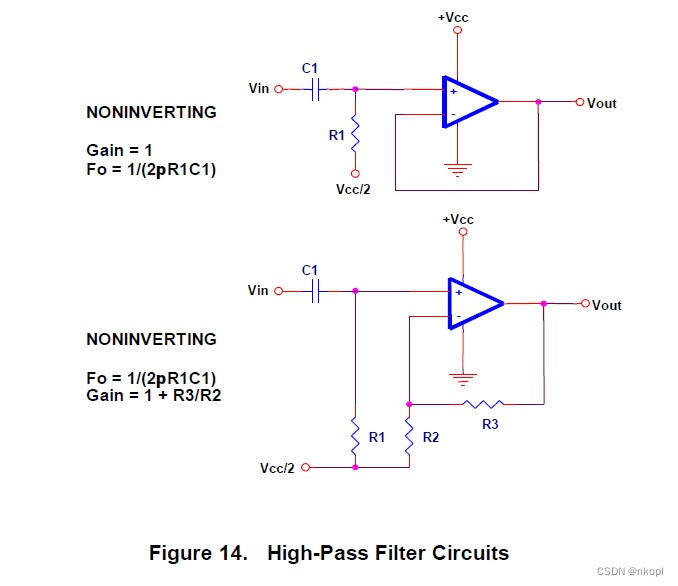

典型的高通滤波器如图十四所示

3．1．3 文氏滤波器

文氏滤波器对所有的频率都有相同的增益，但是他可以改变信号的相角，他同时也用
来做相角修正电路。图十五中的电路对频率是F 的信号有90 度的相移，对直流的相移是
0 度，对高频的相移是180 度。
原文：TI的《A Single-Supply Op-Amp Circuit Collection》，翻译作者为王桢
