OpenCV-最大极值稳定区域MSER分析

最大稳定极值区域MSER是一种类似分水岭图像的分割与匹配算法，它具有仿射不变性。极值区域反映的就是集合中的像素灰度值总大于或小于其邻域区域像素的灰度值。对于最大稳定区域，通过局部阈值集操作，区域内的像素数量变化是最小的。

MSER的基本原理是对一幅灰度图像（灰度值为0～255）取阈值进行二值化处理，阈值从0到255依次递增。阈值的递增类似于分水岭算法中的水面的上升，随着水面的上升，有一些较矮的丘陵会被淹没，如果从天空往下看，则大地分为陆地和水域两个部分，这类似于二值图像。在得到的所有二值图像中，图像中的某些连通区域变化很小，甚至没有变化，则该区域就被称为最大稳定极值区域。这类似于当水面持续上升的时候，有些被水淹没的地方的面积没有变化。

上述做法只能检测出灰度图像的黑色区域，不能检测出白色区域，因此还需要对原图进行反转，然后再进行阈值从0～255的二值化处理过程。这两种操作又分别称为MSER+和MSER-。

MSER是当前认为性能最好的仿射不变性区域的检测方法，其使用不同灰度阈值对图像进行二值化来得到最稳定区域，表现特征有以下三点：对图像灰度仿射变化具有不变性，对区域支持相对灰度变化具有稳定性，对区域不同精细成都的大小区域都能进行检测。

MSER最大极值稳定区域的提取步骤：1.像素点排序2.极值区域生成3.稳定区域判定4.区域你和5.区域归一化

opencv里并没有提取出树的信息，所以先依照opencv的代码介绍ER。ER代表着是图片中一个连通（比如4连通或8连通）区域的集合，此集合内所有的像素值都小于等于某一值，而这个区域内的边界都大于这个值。我们可以把像素的值想象成地势，而把一个ER想象成一个填满水的坑洼的水坑（在这里我们采用4连通）。在这个水坑里，有一个水位淹没了所里面所有的像素但，也就是说这个区域里所有的地势（像素值）都要低于这个水位，并且水也流不出去，因为水盆有个边缘（边缘像素值要高于这个水位）。虽然水流的方式跟现实中有些区别，但是大体意思是一致的，后面会提到。

考虑如下一个简单的3 * 3的一个图片

3	2	2
2	3	1
1	2	3

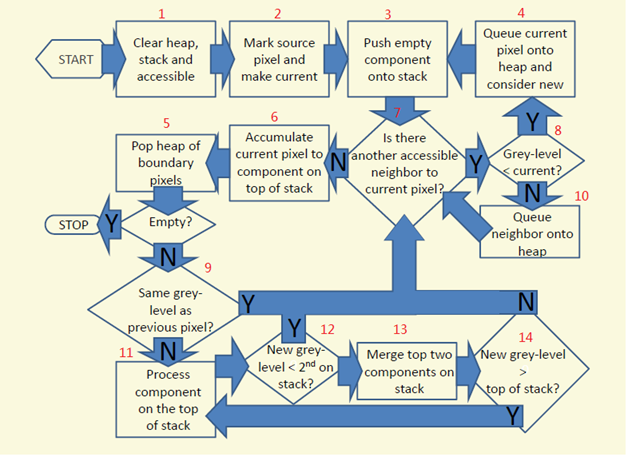

的提取方式如下图，为了方便讲解，在每个操作上都打了ID(上方的红色数字)，参考流程图和代码，详细过程和流程如下：

注意一般在最开始会放一个水位最高的256的dummy component作为根节点，因为图像的最高值在255。另外开始点从（1, 0）开始(坐标行在前，列在后)，可以稍微节省点时间。边界存储的是与当前ER连接的边界坐标，也就是水盆边界的位置。GrowHistory存的是一个ER从低水位到高水位的过程，所有的ER（除了全图）都会存于这个history中，opencv中history中代表parent的是shortcut, 这在计算MSER的时候就不应是父节点，但在我们这里是一样的，history中parent child变量跟MSER中是不一致的，不然opencv的代码就已经提取出树的信息。
（1）执行'1' ' 2' ' 3'，红色位置代表当前像素，如果某个位置被黄色填充，代表这个像素已经被访问。这部分主要是些初始化的工作。也就是在（1, 0）的像素点上放充分量的水，水位的值也就等于当前的像素值2.

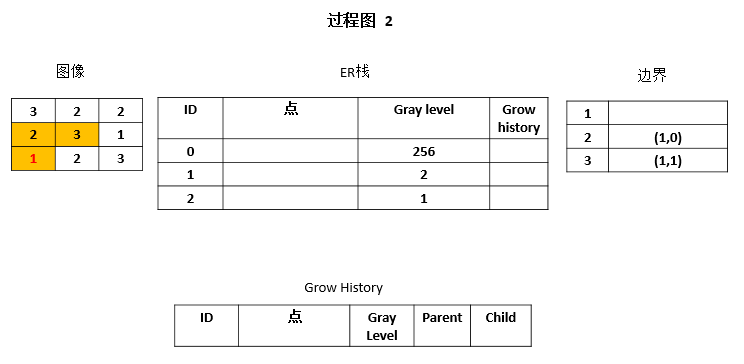

（2）现在有水停留在红色位置（1, 0），并且水位为2。水每次只流向一个方向，而不能同时扩散。跟opencv的代码保持一致采用右下左右的顺序。首先执行'7'->'8'->'10', 水尝试往右流到（1，1），发现那里的地势为3，比当前的水位要高，自然流不过去，因此应该是个边缘，所以把（1, 1）加入到地势为3的边缘中。同理执行'7'->'8'->'4'->'3'现在水尝试往下流，发现坐标为（2, 0）地势为1的像素。很显然我们的水位可以流向那，这时水位降低为1，先增一个ER区，而地势为2的（1, 0）成了边界。

（3）现在在（2, 0），水位为1, 。执行'7'->'8'->'10', 水尝试流向地势为2的（2, 1），流不通, 将坐标（2, 1）压入边界中。

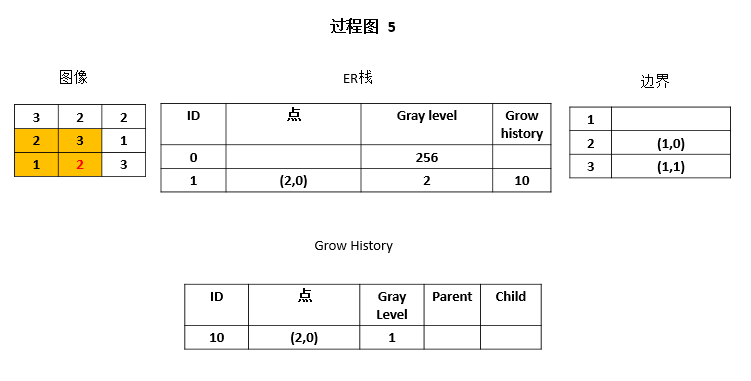

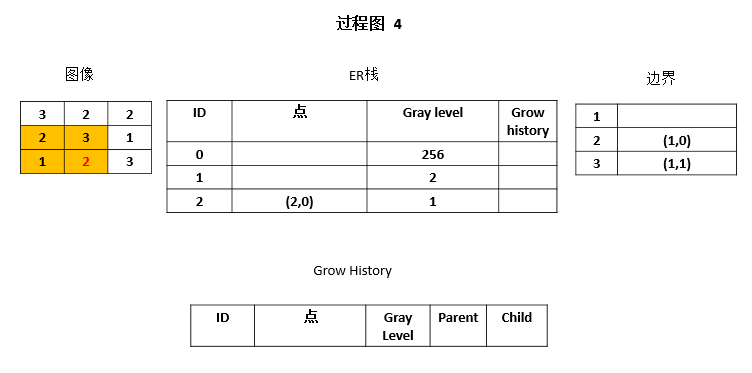

（4）执行'7'->'6'->'5', 这时发现(2, 0)处的周围全都尝试流通过了，确认当前的像素是属于当前的ER，因此将此像素压入ER栈顶的点集中。并且找到地势最低的边界点，作为当前点。

（5）执行'9'->'12'->'13'。刚刚的水位是1，没道理说现在就流到2了。刚才的水位是1，然后发现边界的最低的地势为2，说明已经找到了一个ER，在这个区域已经没有邻域的地势小于等于1，并且边界都大于1。因此现在就是要提高水位。而且根据ER的定义，高地势的区域会包含连通的低地势区域，因此要将其合并。为了方便，grow history的ID从10开始

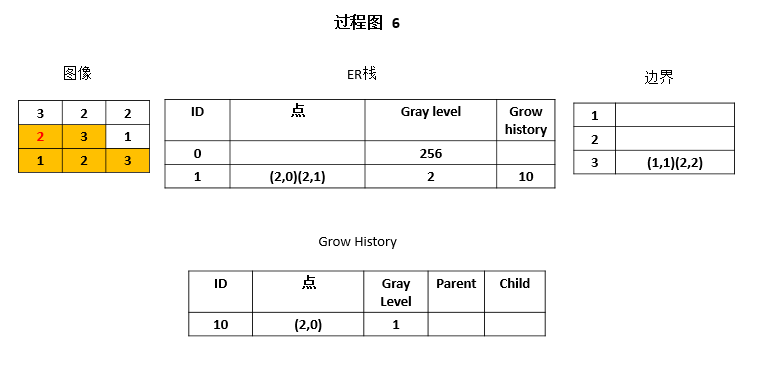

（6）执行'14'->'7'->'8'->'10', 将（2, 2）压入边界。执行'7'->'6'->'5', 发现当前位置已经都访问过了，将该点压入栈顶的er，因此弹出边界（1, 0），发现边界的地势跟当前的水位是一样的，因此直接将其作为该当前点。

（7）执行'7'->'8'->'10', 继续探索，还有未访问邻域（0, 0）压入边界。

（8）所有的邻域都已访问，执行'7'->'6'->'5'，将当前的点压入ER栈顶，并弹出边界（0, 0）

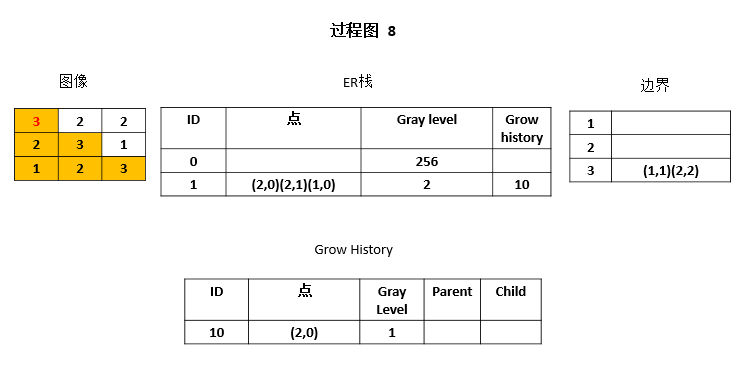

（9）将当期的er保存的history, 并且找到地势最低的边界点，作为当前点。而且可以检查地势为1的ER是否为MSER了，依旧是Grow History ID 10保存的内容。

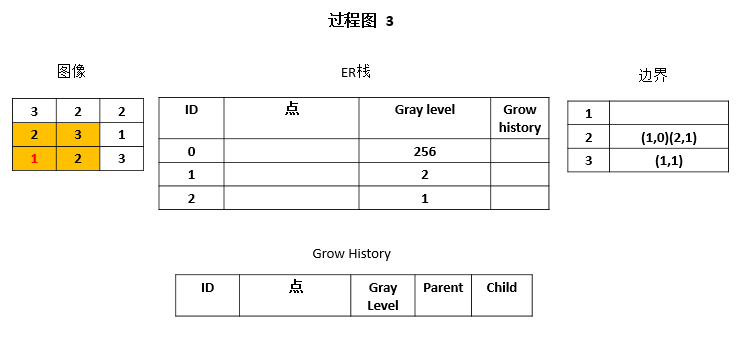

（10）执行'7'->'8'->'4"->'3'，访问到地势为2的（0,1），因此水位再次下降

(11)继续往外探索，执行'7'->'8'->'10'，将（0, 2）压入边界

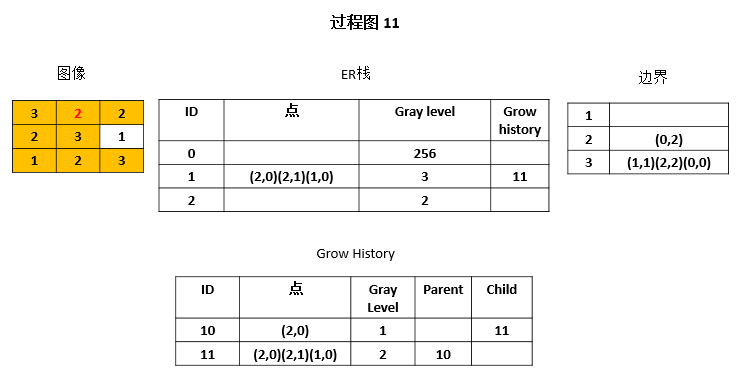

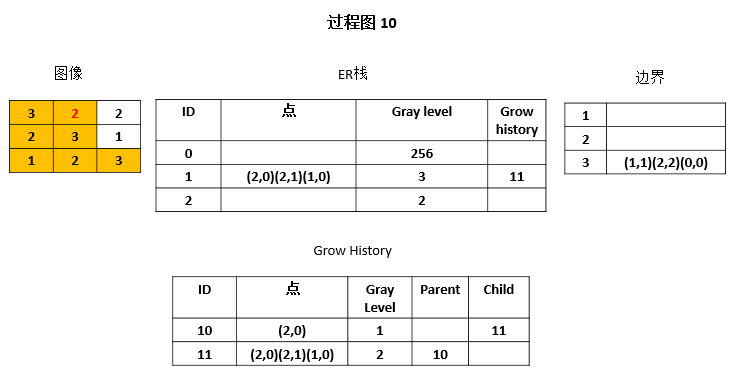

（12）执行'7'->'6'->'5'->'9', 没有未访问的邻域点，将（0, 1）压入ER栈，并弹出边界，发现发现当前的像素还在一个水位上，因此不需要合并或者升水位

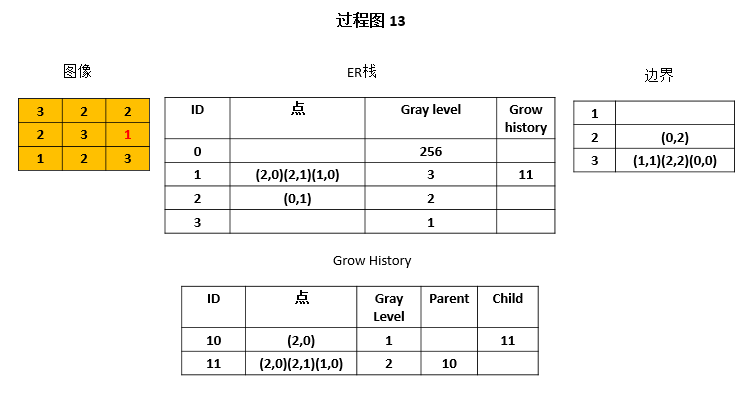

（13）继续探索，发现低地势的（1, 2），水位下降，将当前点压入边界

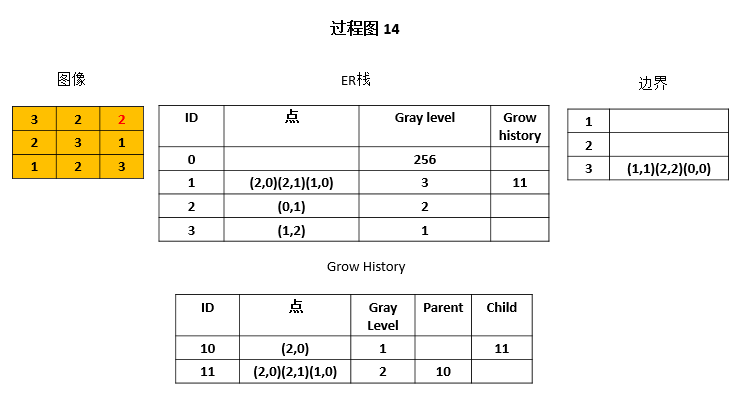

(14)现在所有的点都已访问了，将坐标（1, 2）压入ER栈，并弹出边界

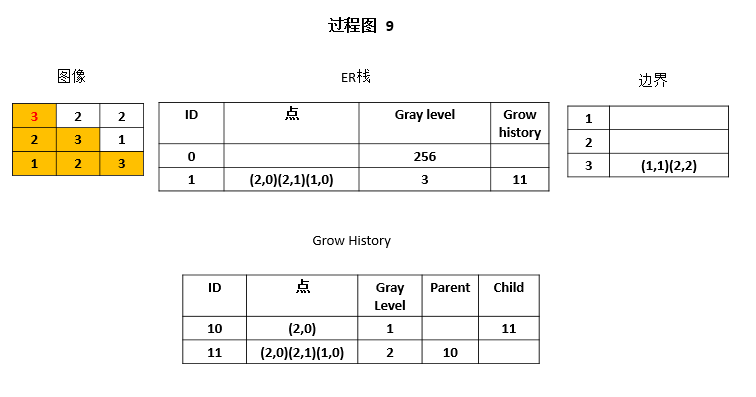

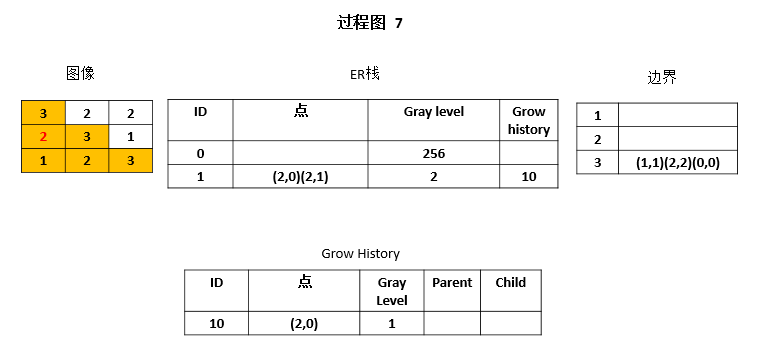

（15）上一步中的边界水位比我们的要高，并观察ER栈的gray level, 因此现合并栈顶的两个ER

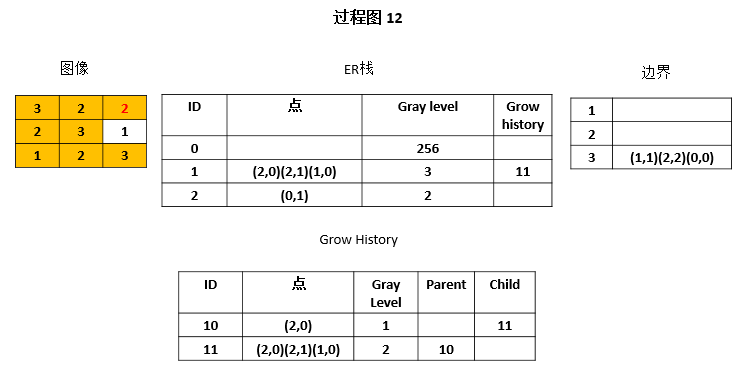

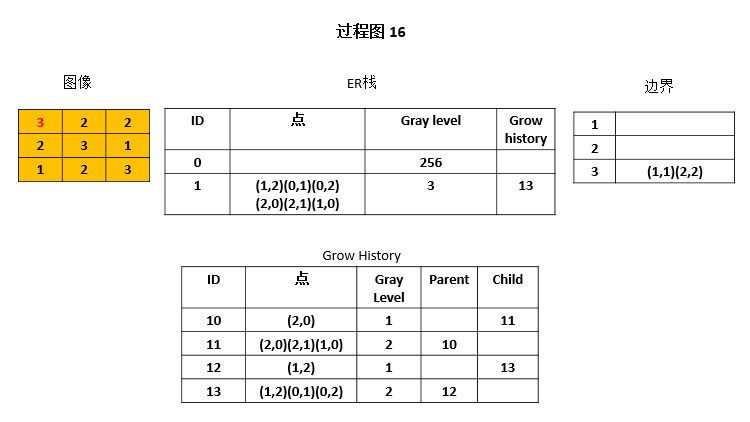

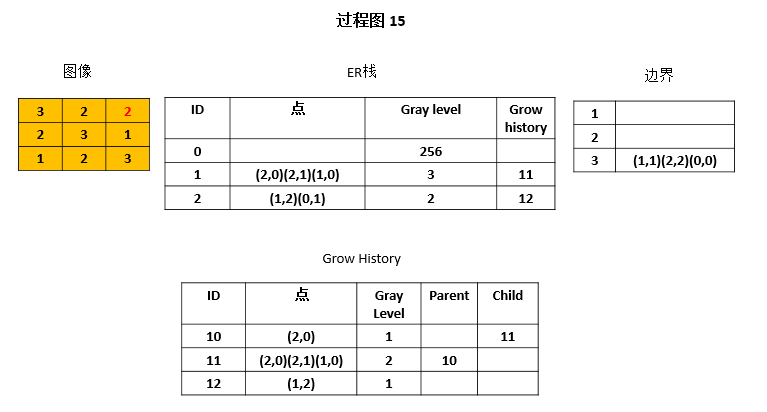

（16）与上面的情况类似，压入当前点到ER栈，合并栈顶量ER，并弹出边界

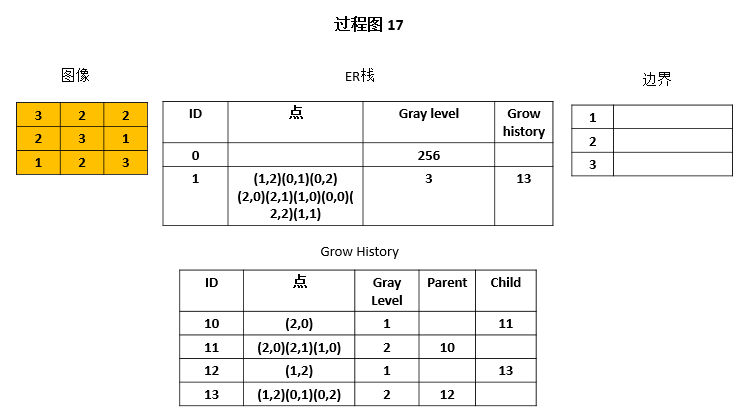

（17）按照之前的过程，连续压入对角线上的3，已经没有边界了，推出。自此我们找出了所有的ER

MSER Tree

按照上面的流程，我们提取了所有的ER，他们的ID分别为1，10，11，12，13.要构建树，需要定义父子关系，我们把合并过程中高地势的为父，低水位的为子，因此构建树如下：

那怎么判断一个ER是不是MSER呢？对于单通道图像来说主要有五个参数：delta, maxVariation, minDiversity, minArea, maxArea。其中minArea, maxArea代表区域的面积，如ID11的面积是3，ID10的面积是10。

而delta是为了计算variation。MSER的核心思想是要找到一块区域，能跟周围的有明显的变化。在MSER里，这个是通过variation定义的。打个比方，一个脸盆和一个水桶，脸盆底部是个ER，水桶的底部也是一个ER。但是脸盆的底部跟边缘的高度相差不大，我只要把水位增加一点，水就溢出来，脸盆的边缘和底部合成了一个新的ER。但如果是水桶，你需要加很多水才能行成新的ER。因此水桶的ER更稳定，它跟周围的对比度更强。一个定义是：

其中S代表的ER的面积，在Opencv中简化为：

比如delta = 2, 要计算ID1的vatiation, 可以看出S(ERlevel) = 9, ID1的gray level是3，因此要找到3 - 2 = 1 gray level的ER, 我们去点数最多的，都是1，因此按照上面的公式是（9 - 1） / 1，variation是8。还有个限制是当前ER的variation要小于父和子的variation。

minDiversity是为了解决两个MSER靠的很近的问题。公式如下，MSERson代表的是子节点最近的已经确认是MSER的区域。如果有个子MSER，而且两个点数比较接近，我们认为两个ER相隔太近，父的ER就不能当成MSER。

另外，如字有黑底白字和白底黑字，要把原来的图像像素反转一下img = 255 - img，按照流程再算一遍。

附opencv这部分的核心代码

static void extractMSER_8UC1_Pass( int* ioptr,  int* imgptr,  int*** heap_cur,  LinkedPoint* ptsptr,  MSERGrowHistory* histptr,  MSERConnectedComp* comptr,  int step,  int stepmask,  int stepgap,  MSERParams params,  int color,  CvSeq* contours,  CvMemStorage* storage )
