上次已经讨论过相关的理论，这次我们来进行相关的实战。

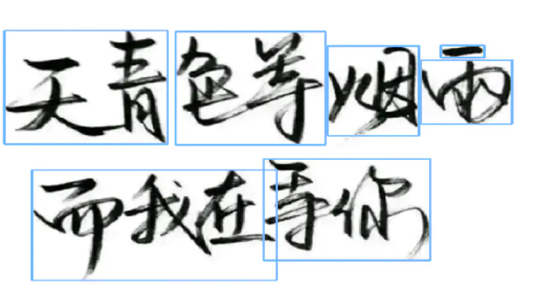

OCR相关工作都有一个第一步，那就是检测图像中的文本区域，只有找到了文本区域，才能对其内容进行识别，也只有找到了文本区域，才能更有针对性地判断该文本图像的质量好坏，我们期望达到如下的文本区域检测效果：

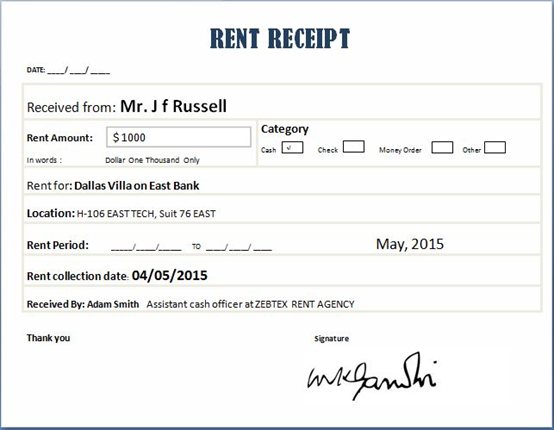

在这里插入图片描述
MSER对一幅已经处理成灰度的图像做二值化处理，这个处理的阈值从0到255递增，这个阈值的递增类似于在一片土地上做水平面的上升，随着水平面上升，高高低低凹凸不平的土地区域就会不断被淹没，这就是分水岭算法，而这个高低不同，就是图像中灰度值的不同。而在一幅含有文字的图像上，有些区域（比如文字）由于颜色（灰度值）是一致的，因此在水平面（阈值）持续增长的一段时间内都不会被覆盖，直到阈值涨到文字本身的灰度值时才会被淹没，这些区域就叫做最大稳定极值区域。

该算法可以用来粗略地寻找图像中的文字区域，虽然算法思想简单，但要做到效果又快又好还是需要一定基础的，好在opencv直接提供了该算法的接口，它使用了一种比算法作者要快的实现方式，一般来说我们只用知道怎么用它就行了。

要使用也比较简单：

view plaincopy to clipboardprint?
import cv2
img = cv2.imread('img1.png')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) # 得到灰度图
mser = cv2.MSER_create() # 得到mser算法对象
regions, _ = mser.detectRegions(gray) # 获取文本区域
hulls = [cv2.convexHull(p.reshape(-1, 1, 2)) for p in regions] # 绘制文本区域
cv2.polylines(img, hulls, 1, (0, 255, 0))
cv2.namedWindow("img",0)
cv2.resizeWindow("img", 800, 640) # 限定显示图像的大小
cv2.imshow('img', img)
cv2.waitKey(0) # 显示图像直到按键盘任意键
cv2.destroyAllWindows()

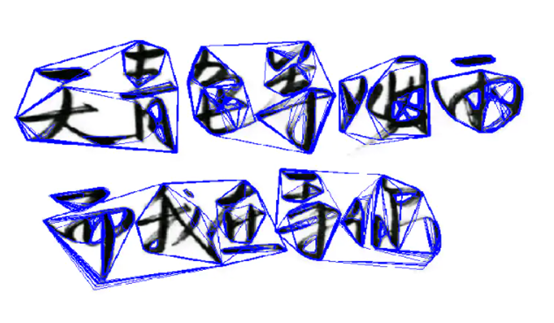

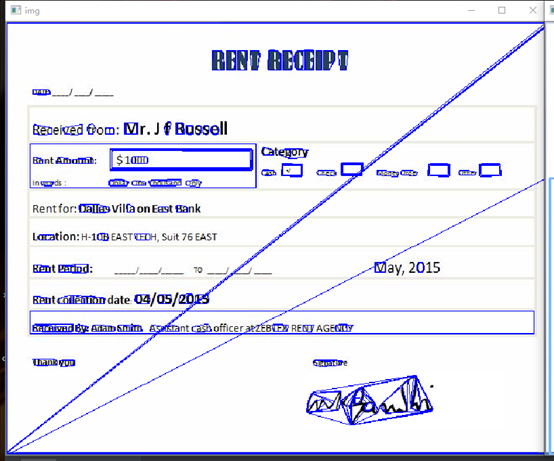

在这里插入图片描述
但是上面效果中的文本框形状太多变了，我们检测文本区域一般都会设法得到一个包含文本的矩形框，以便于后续从图像中通过坐标获取该区域，那怎么把这些区域转换成矩形框呢？我们借用opencv的“cv2.boundingRect”和“cv2.rectangle”函数就可以了：

# 绘制目前的矩形文本框view plaincopy to clipboardprint?
vis = img.copy()
for c in hulls:  x, y, w, h = cv2.boundingRect(c)  cv2.rectangle(vis, (x, y), (x + w, y + h), (255, 255, 0), 1)
cv2.namedWindow("hulls",0)
cv2.resizeWindow("hulls", 800, 640)
cv2.imshow("hulls", vis)
cv2.waitKey(0)
cv2.destroyAllWindows()

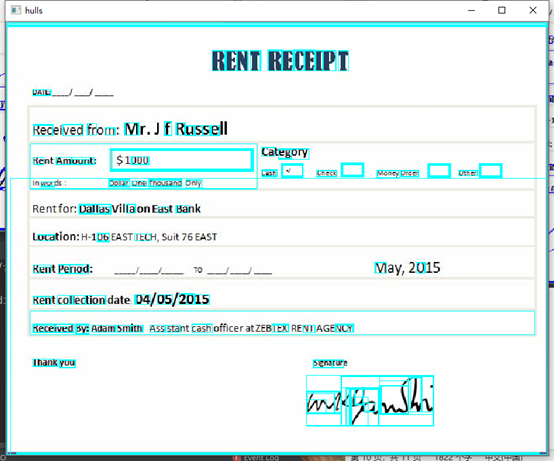

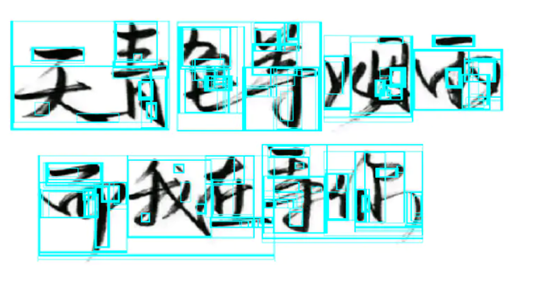

于是有结果：
在这里插入图片描述
但问题又出现了，这么多矩形框，而且还互相包含，很明显很多框是没有必要的，要全部处理也很麻烦，能不能去掉重复的矩形框呢？这就要用到NMS算法了。

NMS是经常伴随图像区域检测的算法，作用是去除重复的区域，在人脸识别、物体检测等领域都经常使用，全称是非极大值抑制（non maximum suppression），顾名思义就是抑制不是极大值的元素，所以用在这里就是抑制不是最大框的框，也就是去除大框中包含的小框。

NMS的基本思想是遍历将所有的框得分排序，选中其中得分最高的框，然后遍历其余框找到和当前最高分的框的重叠面积（IOU）大于一定阈值的框，删除。然后继续这个过程，找另一个得分高的框，再删除IOU大于阈值的框，循环。

在这个例子中，就是设定一个IOU阈值（比如0.5，也就是如果两个框的重叠面积大于其中一个框的50%，那么就删除那个框），然后遍历所有框，对剩下的每个框，遍历判断其余框中与他重叠面积大于阈值的，则删除。最后剩下的就是不包含重叠部分的文本框了。

view plaincopy to clipboardprint?
def non_max_suppression_fast(boxes, overlapThresh):  # 空数组检测  if len(boxes) == 0:  return []  # 将类型转为float  if boxes.dtype.kind == "i":  boxes = boxes.astype("float")  pick = []  # grab the coordinates of the bounding boxes  # 四个坐标数组  x1 = boxes[:,0]  y1 = boxes[:,1]  x2 = boxes[:,2]  y2 = boxes[:,3]  area = (x2 - x1 + 1) * (y2 - y1 + 1) # 计算面积数组  idxs = np.argsort(y2) # 返回的是右下角坐标从小到大的索引值  # 开始遍历删除重复的框  while len(idxs) > 0:  # 将最右下方的框放入pick数组  last = len(idxs) - 1  i = idxs[last]  pick.append(i)  # 找到剩下的其余框中最大的坐标x1y1，和最小的坐标x2y2,  xx1 = np.maximum(x1[i], x1[idxs[:last]])  yy1 = np.maximum(y1[i], y1[idxs[:last]])  xx2 = np.minimum(x2[i], x2[idxs[:last]])  yy2 = np.minimum(y2[i], y2[idxs[:last]])  # 计算重叠面积占对应框的比例  w = np.maximum(0, xx2 - xx1 + 1)  h = np.maximum(0, yy2 - yy1 + 1)  overlap = (w * h) / area[idxs[:last]]  # 如果占比大于阈值，则删除  idxs = np.delete(idxs, np.concatenate(([last], np.where(overlap > overlapThresh)[0])))  return boxes[pick].astype("int")  pick = non_max_suppression_fast(keep, 0.5)

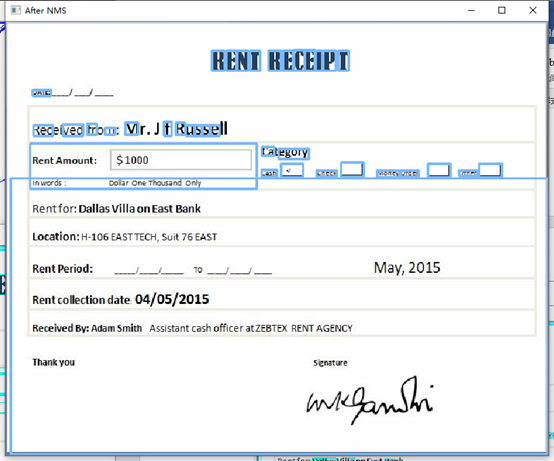

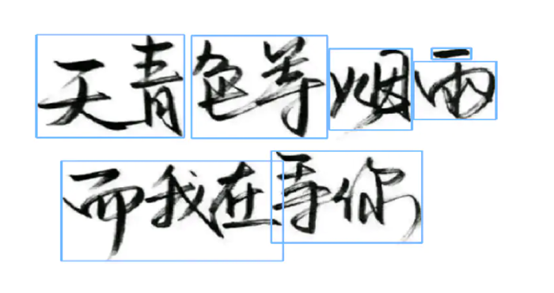

使用NMS算法后，就可以去除我们重复的文本框了，效果如下：
在这里插入图片描述
完整代码：

view plaincopy to clipboardprint?
import cv2
import numpy as np  def non_max_suppression_fast(boxes, overlapThresh):  # 空数组检测  if len(boxes) == 0:  return []  # 将类型转为float  if boxes.dtype.kind == "i":  boxes = boxes.astype("float")  pick = []  # 四个坐标数组  x1 = boxes[:,0]  y1 = boxes[:,1]  x2 = boxes[:,2]  y2 = boxes[:,3]  area = (x2 - x1 + 1) * (y2 - y1 + 1) # 计算面积数组  idxs = np.argsort(y2) # 返回的是右下角坐标从小到大的索引值  # 开始遍历删除重复的框  while len(idxs) > 0:  # 将最右下方的框放入pick数组  last = len(idxs) - 1  i = idxs[last]  pick.append(i)  # 找到剩下的其余框中最大的坐标x1y1，和最小的坐标x2y2,  xx1 = np.maximum(x1[i], x1[idxs[:last]])  yy1 = np.maximum(y1[i], y1[idxs[:last]])  xx2 = np.minimum(x2[i], x2[idxs[:last]])  yy2 = np.minimum(y2[i], y2[idxs[:last]])  # 计算重叠面积占对应框的比例  w = np.maximum(0, xx2 - xx1 + 1)  h = np.maximum(0, yy2 - yy1 + 1)  overlap = (w * h) / area[idxs[:last]]  # 如果占比大于阈值，则删除  idxs = np.delete(idxs, np.concatenate(([last], np.where(overlap > overlapThresh)[0])))  return boxes[pick].astype("int")  img = cv2.imread('1501728414965.png')
vis = img.copy() # 用于绘制矩形框图
orig = img.copy() # 用于绘制不重叠的矩形框图
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) # 得到灰度图
mser = cv2.MSER_create() # 得到mser算法对象
regions, _ = mser.detectRegions(gray) # 获取文本区域
hulls = [cv2.convexHull(p.reshape(-1, 1, 2)) for p in regions] # 绘制文本区域
cv2.polylines(img, hulls, 1, (255, 0, 0))
cv2.namedWindow("img",0)
cv2.resizeWindow("img", 800, 640) # 限定显示图像的大小
cv2.imshow('img', img)  keep = []
# 绘制目前的矩形文本框
for c in hulls:  x, y, w, h = cv2.boundingRect(c)  keep.append([x, y, x + w, y + h])  cv2.rectangle(vis, (x, y), (x + w, y + h), (255, 255, 0), 1)
print("[x] %d initial bounding boxes" % (len(keep)))
cv2.namedWindow("hulls",0)
cv2.resizeWindow("hulls", 800, 640)
cv2.imshow("hulls", vis)  # 筛选不重复的矩形框
keep2=np.array(keep)
pick = non_max_suppression_fast(keep2, 0.5)
print("[x] after applying non-maximum, %d bounding boxes" % (len(pick)))
for (startX, startY, endX, endY) in pick:  cv2.rectangle(orig, (startX, startY), (endX, endY), (255, 185, 120), 2)
cv2.namedWindow("After NMS",0)
cv2.resizeWindow("After NMS", 800, 640)
cv2.imshow("After NMS", orig)  cv2.waitKey(0)
cv2.destroyAllWindows()
