用CNN识别CT图像检测肺癌

原文：2nd place solution for the 2017 national datascience bowl

翻译参考：知乎用户王小新 Kaggle百万美元大赛优胜者：用CNN识别CT图像检测肺癌

概要

本文为2017年由Kaggle举办的数据科学竞赛的第二名获奖者Julian de Wit的部分解决方案。Julian de Wit和Daniel Hammack通过构建3D卷积神经网络创建肺结节探测器，预测患者患癌的可能性。Wit的开发环境为Windows版的Tensorflow和Keras库。

Kaggle在该比赛中提示参赛选手可参考之前的LUNA16竞赛。该竞赛采用的数据集是由公开数据集LIDC-IDRI转化而来的，医生为800多个病人的CT图像标记了1000多个肺结节。因此，可以从整张CT图像中的标记周围裁剪出小型3D图像，将这些小型3D图像与结节标记直接对应，从而利用神经网络学习这些特征，训练出一个神经网络来检测肺结节，并评估结节的恶性程度，预测患者患癌的可能性。其中，预测时神经网络通过滑动窗口的方式来遍历整张CT图像，分别判断每个滑动窗口所包含的区域是否含有恶性信息的可能性。

数据预处理和创建训练集

数据预处理

在预处理过程中，首先对CT图像进行缩放，保证图像中的每个像素点只表示 $1mm^3$ 的体积；然后将CT图像的像素强度转换为HU值，并最大化HU值后进行归一化处理；最后，确保所有CT图像都具有相同的方向。

训练集构建

计划构建U-net网络分割肺部区域。根据观察CT图像，可利用肺组织的边缘构建相应的框架找到肺结节。

在分割掩膜边缘进行采样标注，从而分割得到肺部组织。

在第一轮训练中，对LUNA16数据集上进行结节预测，得到了所有假阳性结节，并将其并入LUNA16 V2数据集中。随后，手动标记NDSB数据集中癌症样本的阳性结节和非癌症样本的假阳性结节，并训练第二各模型，其效果很糟糕。但将两个模型相结合，其效果相比于单个模型较好，因此保留第二个模型。

建立一个结节观测器，用于调试所有的标记。LIDC数据集的说明文档表明医生被要求忽略大于3cm的结节，但担心这些被忽略的结节会影响分类器的准确度，从而删除了与这些结节相重叠的部分。

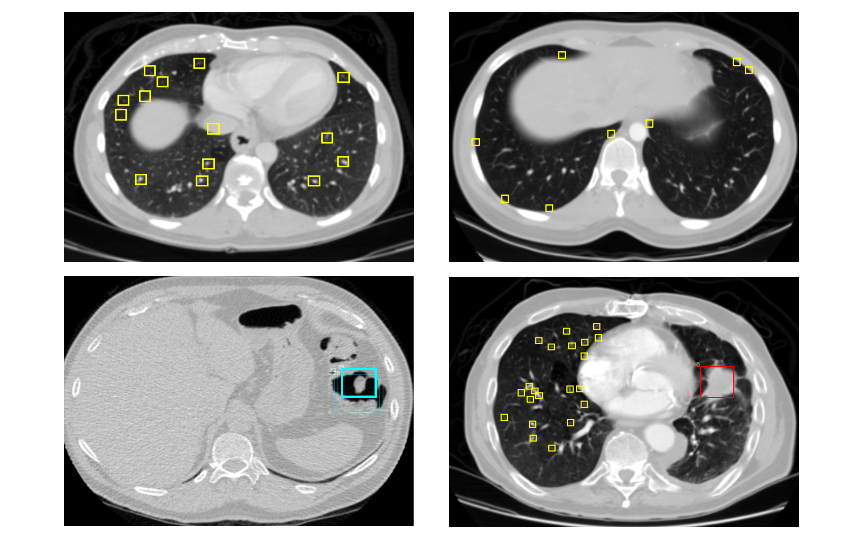

上图为CT图像中的标记。左上为LUNA16 V2的数据；右上为非肺组织的边缘；左下为假阳性的区域；右下为被移除的无标注区域。

3D卷积神经网络的训练方法和网络结构

数据集正反两类样本量比为5000：500000，且正面例子的大小和形状有很大差异。因此在CT图像的滑动窗口中，建立小型3D卷积神经网络。

第一个目标为训练一个可作为基础的结节检测器。首先对正例进行上采样（upsample），将正反两类的样本比上调至1：20；然后进行一些图像增强操作以提高模型的泛化能力。

设计好分类器后，再训练一个用于预测恶化程度的回归模型，将肿瘤恶化程度划分为1（很可能不是恶性）～5（很可能是恶性），且为了强调肿瘤的恶化程度，对之前的划分平方运算后将范围扩大到0～25。计划使用同一个网络，以多任务学习的方法，同时进行分类结点和估计恶化程度这两个任务。

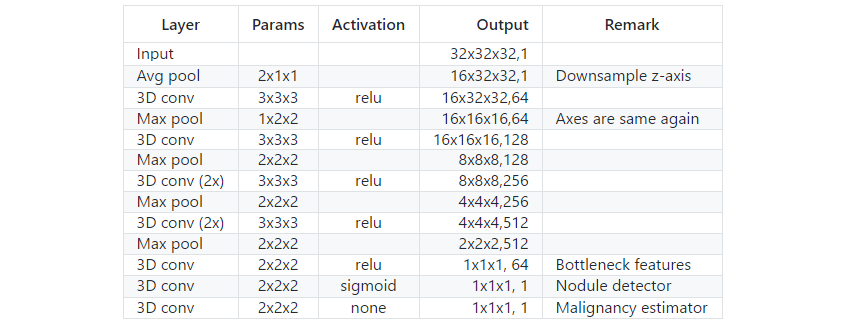

采用基于C3D神经网络（类VGG网络）得到最终的分类评估网络。首先将输入大小设置为32×32×32mm；对Z轴进行average pooling操作；最后，在网络的终端引入Botteneck features。

注：此处不是直接预测恶性肿瘤，而是输出结节的恶化程度。

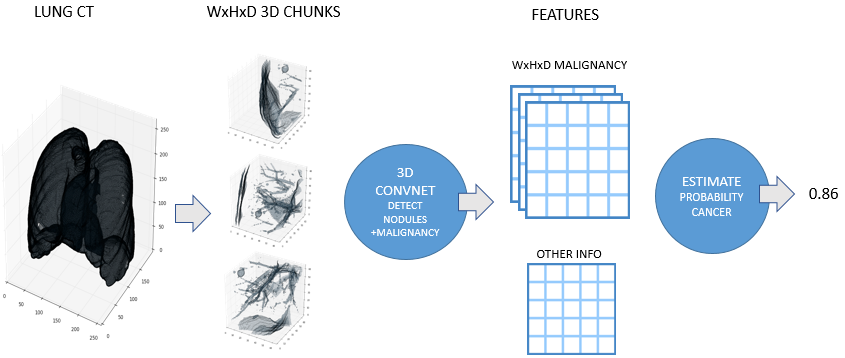

上图为3D卷积神经网络结构示意图。

奇怪组织（strange tissue）检测器

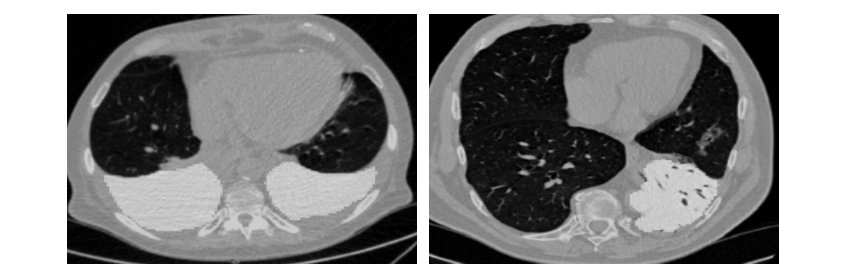

当肺结节癌变时，其可能变为一些肺部肿块或更为复杂的组织。在CT图像中，若存在大量的“奇怪组织”，则表明癌症的可能性较高。然而，在目前的结节检测器程序中，对存在大量“奇怪组织”的CT图像，其无法检测出任意结节。因此，该问题将造成较高的假阳性率。

对于该问题，在LUNA16训练集上采用U-net网络构建检测器，但其效果提升微小。
