内容安排如下：

• 1、基本绘制
• （图画大小、图形名称、图画背景、坐标轴名称、刻度范围、曲线颜色、坐标轴字体颜色等）
• 2、多条曲线
• （plot hold on；plotyy；subplot；）
• 3、日期及时间轴绘图
• 4、区域填充绘制
• 5、不连续段落绘制

1 基本绘制

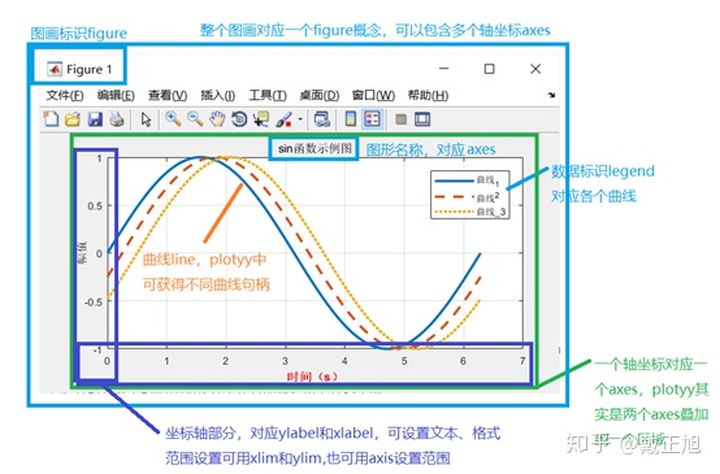

想使用MATLAB绘制想要的图像，无非是搞懂各部分参数设置的方法，其实很多方法是通用的，图1为典型的曲线图，不妨先整理几个概念：

包含关系如下：

1）图像figure

figure就是指一个图像对话框，

gcf——get current figure，获取当前图形句柄，如果不存在图形，则创建新的图形。

用法：

①设置布画大小

set(gcf,'unit','centimeters','position',[10 5 14 7]);

②设置布画颜色

fig = gcf; % current figure handle
fig.Color = [0 0.5 0.5];
fig.ToolBar = 'none';

2）坐标轴axes/axis

axes——在指定位置建立轴坐标

axis——完成axes坐标轴设置，传回坐标轴句柄。

gca——get current axis or chart，获取当前图形坐标句柄，可用于设置坐标轴标注格式。

用法示例：

①建立新的轴坐标

axes('Color',[0 0 0], 'ZColor',[0 0.5 0], 'XColor',[0 0.5 0], 'YColor',[0 0.5 0]);

②设置同一坐标内两条曲线句柄

[hAx,hLine1,hLine2] = plotyy(x,y1,x,y2);
ylabel(hAx(1),'Slow Decay') % left y-axis
ylabel(hAx(2),'Fast Decay') % right y-axis

③获取axis子项句柄设置属性

set(get(gca,'XLabel'),'FontSize',figure_FontSize,'Vertical','top');
ax = gca; % current axes
ax.FontSize = 12;
ax.TickDir = 'out';
ax.TickLength = [0.02 0.02];
ax.YLim = [-2 2];

3）数据标注

legend——为图形或坐标轴添加数据标注。

用法示例：

y1 = rand(3);
ax1 = subplot(2,1,1);
plot(y1)
legend(ax1,'Line 1','Line 2','Line 3')

以下为一段完整的代码，供参考。

x = 0:pi/100:2*pi;
y1 = sin(x);
y2 = sin(x-0.25);
y3 = sin(x-0.5);% 新建图画，若figure(1)即指定图画句柄1
figure;
% 设置布画大小，合适的大小可防止粘贴到word文档时图片模糊
set(gcf,'unit','centimeters','position',[10 5 14 7]);
% 设置布画背景色
set(gcf,'Color',[0.9 0.9 0.9]);
% 绘制曲线，绘制多条曲线时可使用下列方法，也可用hold on
% hold on 在曲线实时逐点更新绘制时比较好用
plot(x,y1,x,y2,'--',x,y3,':');
% 设置坐标轴范围，等效于xlim、ylim
axis([0 2*pi -1.5 1.5]);% 设置坐标格
grid on;
% 曲线标注，设置标注位置及排列方法，注意上标下标、及转义字符的使用
legend('曲线_1','曲线^2','曲线\_3','Location','northeast','Orientation','vertical');
% 更广泛的，matlab绘图中支持latex公式，例如
% legend('\itu_{max}','\itu','\itu_{maxt}');
% 设置坐标轴标注,设置坐标轴字体
figure_FontSize=8;
xlabel('时间（s）','FontSize',figure_FontSize,'FontWeight','bold','Color','r');
ylabel('幅值');
% 有的老版本的MATLAB设置字体只能通过以下方式生效
set(get(gca,'XLabel'),'FontSize',figure_FontSize,'Vertical','top');
set(get(gca,'YLabel'),'FontSize',figure_FontSize,'Vertical','middle');
% 批量设置字体格式
set(findobj('FontSize',10),'FontSize',figure_FontSize);
% 设置xy轴在图片中占的比例，可能需要自己微调。
set(gca,'Position',[.13 .17 .80 .74]);
% 批量设置曲线粗细
set(findobj(get(gca,'Children'),'LineWidth',0.5),'LineWidth',2);
% 设置标题
title('sin函数示例图');

2 多条曲线绘制

根据不同表达需求，多条曲线绘制大致可以分以下几类：

1）一个轴坐标里同时绘制多条曲线，适用于多条取值范围相近曲线的比对分析。

x = 0:pi/100:2*pi;
y1 = sin(x);
y2 = sin(x-0.25);
y3 = sin(x-0.5);
plot(x,y1,x,y2,'--',x,y3,':');

等同于：

plot(x,y1);hold on;
plot(x,y2,'--');hold on;
plot(x,y3,':');hold on;

这里有个小技巧，若只想比对y1、y2、y3，不在意x轴，则可用多维数据方式绘图：

plot([y1' y2' y3']);

注意，数组需按列排列n*3

2）一个图形里同时绘制两个轴坐标，适用于取值范围差异较大曲线的趋势比对分析。这里其实也是可以绘制三条以上曲线的，但纵坐标轴只有左右两个，多的曲线只能看趋势了。

x = 0:0.01:20;
y1 = 200*exp(-0.05*x).*sin(x);
y2 = 0.8*exp(-0.5*x).*sin(10*x);figure % new figure
[hAx,hLine1,hLine2] = plotyy(x,y1,x,y2);title('Multiple Decay Rates')
xlabel('Time (\musec)')% 设置曲线样式
hLine1.LineStyle = '--';
hLine2.LineStyle = ':';% 设置左右坐标轴
ylabel(hAx(1),'Slow Decay') % left y-axis
ylabel(hAx(2),'Fast Decay') % right y-axis

3）一个图画figure里多个轴坐标，适用于一个系列的分图显示，写报告时可用，但写论文时大多要求子图也要有题注，具体使用的话自己取舍啦。

subplot(2,2,1);
x = linspace(-3.8,3.8);
y_cos = cos(x);
plot(x,y_cos);
title('Subplot 1: Cosine')subplot(2,2,2);
y_poly = 1 - x.^2./2 + x.^4./24;
plot(x,y_poly,'g');
title('Subplot 2: Polynomial')subplot(2,2,[3,4]);
plot(x,y_cos,'b',x,y_poly,'g');
title('Subplot 3 and 4: Both')

3 日期及时间轴绘制

日期及时间轴的绘制很多场合下会遇到，这里主要用到两个函数：datenum和dateaxis。

1）datenum——将指定格式的日期或时间转换为时间序列数据。

datenum可将字符串转为double

DateString = {'09/16/2007';'05/14/1996';'11/29/2010'};
formatIn = 'mm/dd/yyyy';
datenum(DateString,formatIn)

也可将数组类数据转换为时间序列

DateNumber = datenum(Y,M,D)

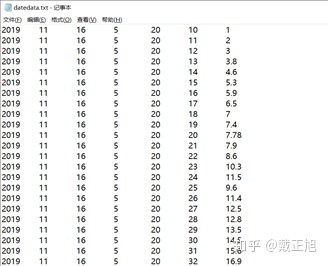

DateNumber = datenum(Y,M,D,H,MN,S)mData = load('datedata.txt');
tDate = datenum(mData(:,1:6));
plot(tDate,mData(:,7));
dateaxis('x',13);

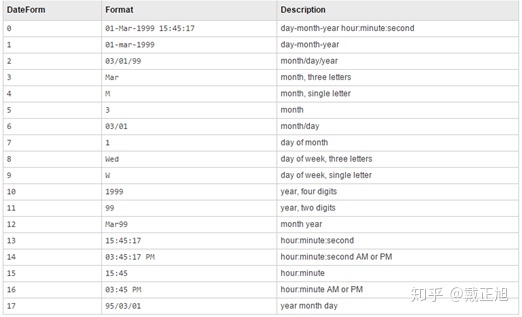

2）dateaxis——将坐标轴刻度显示为指定格式

dateaxis(Tickaxis,DateForm,StartDate)

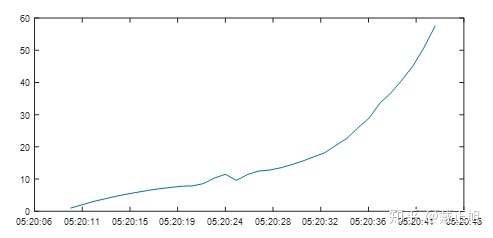

以下为从文件中读取当天绝对秒，绘制时间轴图形示例：

% 读取数据文件，第一列为当天绝对秒，第二列为数值
mData = load('exampleTime.txt');
% 设置一个其实日期点
dt0 = datenum('2019-11-16');
% 计算当天时间
mT = dt0 + mData(:,1)/3600;
% 绘图
plot(mT,mData(:,2));
dateaxis('x',13);
ylabel('幅值');
% 防止横坐标过于密集，调整标注角度
set(gca,'XTickLabelRotation',-45);
% 设置背景和曲线风格
set(gca,'Color',[0 0 0],'XColor',[0 0.5 0],'YColor',[0 0.5 0]);

4 区域填充绘制

区域填充图可以表达更形象丰富的数据，绘制函数为fill。

fill(X,Y,ColorSpec)

这里只需理解一下fill的工作方式，即沿着描述路径填充中间闭合区间，路径的描述通过（X,Y）指定的一系列点来标识，一下给出一个误差范围的绘图示例：

x = 0:0.01:40;
y = x.^2.*sin(x)+cos(x);   % 某序列值
stdY = std(y);           % y的标准差
y_up = y+3*stdY;       % y的上限值
y_low = y-3*stdY;       % y的下限值figure;
% 先绘制曲线
plot(x,y,'r-','LineWidth',2);hold on;
% 设置绘制路线
yForFill=[y_up,fliplr(y_low)];
xForFill=[x,fliplr(x)];
% 填充并设置图形格式
fill(xForFill,yForFill,'c','FaceAlpha',0.5,'EdgeAlpha',1,'EdgeColor','c');

5 不连续段落绘制

遇到不连续段落时，绘图通常会因为中断而出现不想要的连线，此时可将X轴补充完整，y轴缺失段落值设为NaN，绘图时中断数据自然跳过了。以下为示例代码：

x = 0:pi/100:2*pi;
y = sin(x);% 产生缺失数据
omX = x;
omY = y;
NaNY = y;
% 剔除50至100的数据
omX(50:100) = [];
omY(50:100) = [];
% 将50至100至为无意义数据
NaNY(50:100) = NaN;% 画出比对效果图
figure;
subplot(2,1,1);plot(omX,omY);
subplot(2,1,2);plot(x,NaNY);
