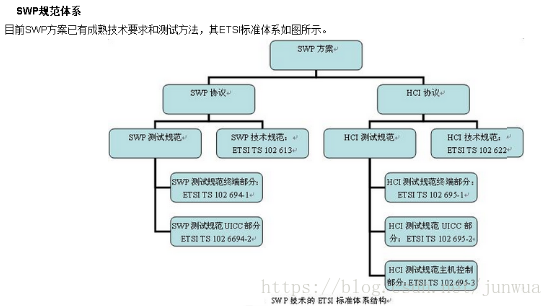

一、SWP规范体系框图

二、SWP 协议物理层

确切来说SWP协议定义了CLF模块和USIM卡内的SE芯片传输信息的物理连接形式和底层信号传输

要求等（包括物理层、数据链路层）.

2-1、 HCI层

HCI则定义了一种基于主机（HOST）、端口（GATE）和管道（PIPE）的逻辑协议，在SWP协议

各层之上负责逻辑传输管道建立和路由等.

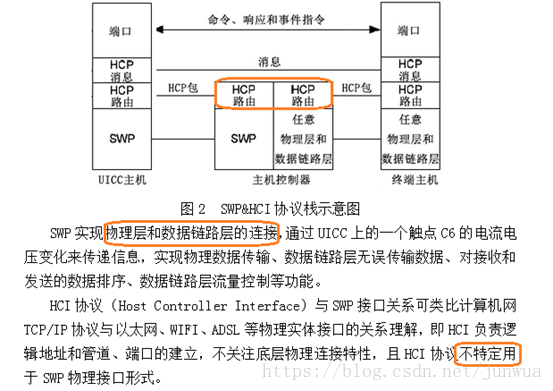

SWP实现物理层和数据链路层的连接，通过UICC上的一个触点C6的电流电压变化来传递信息，

实现物理数据传输、数据链路层无误传输数据、对接收和发送的数据排序、数据链路层流量控制等功能。

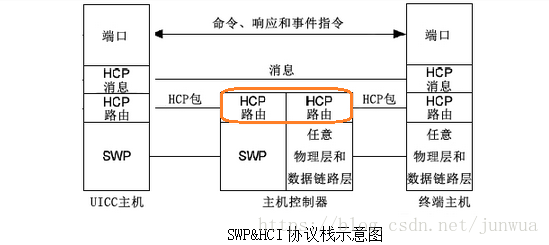

  HCI协议（Host Controller Interface）与SWP接口关系可类比计算机网

TCP/IP协议与以太网、WIFI、ADSL等物理实体接口的关系理解，即HCI负责逻辑地址和管道、端口

的建立，不关注底层物理连接特性，且HCI协议不特定用于SWP物理接口形式。

2-2、 SWP功耗模式

SWP接口可工作于两种功耗模式之下：低功耗模式和全功耗模式。如果UICC卡处于低功耗模式，

终端不应激活YD/T1762.1-2008的接口；如果UICC支持3GPP TS 102 600中定义的USB接口，终

端不应执行USB接口的附着。如果UICC卡处于全功耗模式，终端可以独立激活任何其它UICC接口。

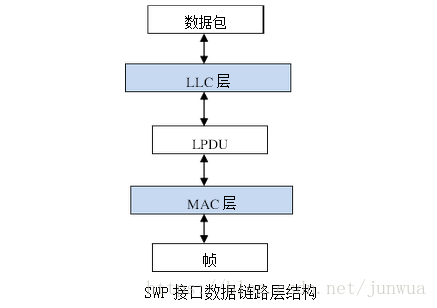

SWP接口物理层之上即是数据链路层，数据链路层管理LPDU如图5所示，该层可被分解为两个子层。

2-3 MAC层

   MAC层(Media Access Contorl)负责组帧，包括比特填充、错误检测等，具体主从设备的帧结构

见标准相关章节  LLC层(LogicalLink Control)负责错误管理和流控制，根据不同场景具体可分为

三类LLC  SWP接口支持的三类LLC层：ACT LLC、SHDLC LLC、CLT LLC。 ACT LLC：本层包含

接口激活时使用的帧。CLF和UICC强制支持本层。低功耗模式激活和全功耗模式典型初次激活流

程见表1，后续激活过程类似。

主机控制器是一种特殊的主机，用于管理主机间管道的连接、建立、删除等操作。  端口为主机中

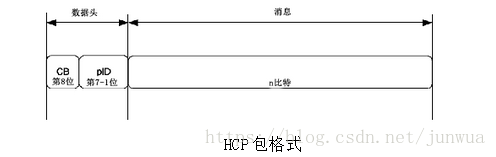

的服务提供接入点，不同主机通过端口基于HCP协议交互信息。端口类型有两种：主机网络管理端口和通用端口，主机网络端口与主机网络管理相关，通用端口与主机网络管理无关。  管道是两个端口之间用于传输信息的逻辑通道，管道类型有两种：静态管道和动态管道。静态管道长期有效，无

需创建也不能删除；动态管道需创建也可被删除。管道状态有开启和关闭两种，管道状态在主机

重启过程中应保持不变。  对于每个端口可有一个已定义参数的注册模板与之对应。参数由一比

特长度的参数标识指明。参数标识在端口中是唯一的

智能卡上的SWP协议栈的总体流程图。一个特定的系统所使用的一组协议称为协议栈。SWP接口

系统为完成与NFC芯片的数据传输，底层使用SWP协议，上层使用HCI协议。SWP协议和HCI协议

一起组成了SWP接口系统的协议栈。SWP协议分为MAC层和LLC层，其中MAC层负责封帧和解帧，

三、LLC层

LLC层实现帧的错误管理和数据交互的控制。
