一、简介
本文简要介绍智能卡的SWP。
二、版权声明
博主：甜甜的大香瓜
声明：喝水不忘挖井人，转载请注明出处。
原文地址：http://blog.csdn.NET/feilusia
联系方式：897503845@qq.com
香瓜BLE之CC2541群：127442605
香瓜BLE之CC2640群：557278427
香瓜单片机之STM8/STM32群：164311667
甜甜的大香瓜的小店（淘宝店）：https://shop217632629.taobao.com/?spm=2013.1.1000126.d21.hd2o8i
三、基础知识
1、什么是SWP？
答：
SWP协议即单线协议（Single Wire Protocol），是一种用于在非接触通信模块(CLF)与手机卡间传输信息的接口协议。
CLF到UICC的信息通过电压的数字调制（L或H）来传送；UICC到CLF的信息通过电流的数字调制（L或H）来传送。
SWP接口有两种功耗模式：低功耗模式、全功耗模式。
NFC技术就是利用了SWP接口，也就是手机cpu通过IIC接口控制CLF模块、CLF模块通过SWP接口控制手机sim卡的NFC功能。

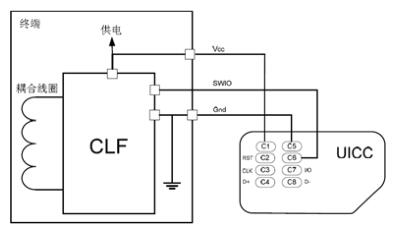

2、硬件连接如何？
答：
其中CLF是模块、UICC是智能卡。CLF模块可以再通过IIC接口接出来，由接口端控制。
3、SWP接口流程
4、SWP模块使用流程
1）IIC初始化
2）检查CLF模块是否配置好，如果没有则配置。（不用每次都配置）
①复位并初始化CLF。
②发送读取参数的指令。
③读取参数。
④判断参数是否已经配置好。如果配置好了，则退出；如果没有配置好，则配置后退出。
3）测试SWP通道。
①卡掉电。
②复位并初始化CLF。
③卡上电。
④拉高SWP引脚（唤醒）。
⑤读取SWP通道数据。
