esp32作为一个热门芯片，网上的文章很多，sdk里的例子和官网的教程也是比较详细。不过作为新玩家，还是要先做一些小改动才更容易入门。所以这里就综合几个example代码，写一个简单的透传demo。
作为一个练手的demo，很多参数的校验被省略了，并且也不会刻意的去纠正用户的错误操作。为了简洁，本文中贴出来的代码中删减了诸如参数检测、共享资源保护之类的代码
环境
操作系统:ubuntu 20.04
虚拟机：VMare Workstation 16
IDE：vscode 1.73.1
vscode插件：Espressif IDF v1.5.1
board：淘宝上的ESP32-S3-DevKitC-1兼容板
外置串口板子：淘宝上的cp2102 6合1串口模块
串口终端/tcp server：sscom5
需求
通过外部的串口模块，连接ESP32-S3-DevKitC-1开发板上的IO4和5，与电脑进行通讯。
而串口指令，参考一下某透传模块的文档，提取并简化成了以下几条(每条指令后应该加上换行符，比如"\n"、“\r\n”，否则将不识别)：
- 扫描AP
| 指令 | ATWS |
|---|---|
| 响应 | AP : <num>,<ssid>,<chl>,<sec>,<rssi>,<bssid> [ATWS] OK |
- 连接到 AP
| 指令 | ATPN=<ssid>,<pwd> |
|---|---|
| 响应 | 成功 [ATPN] OK 失败 [ATPN] ERROR:<error_code> |
| error_code | 1: 命令格式错误 2: 参数错误 3: 连接 AP失败 4: dhcp 超时 5：无ap信息 |
- 建立socket
| 指令 | ATPC=<mode>,<Remote Addr>,<Remote Port> |
|---|---|
| 响应 | 成功 [ATPC] OK 失败 [ATPC]:<error_code> |
| 参数 | mode: 0:TCP |
| error_code | 1: 命令格式错误 2: 参数错误 3: 连接 server失败 4: 尚未连接AP |
| 注意 | 连接成功后直接进入透传模式 |
代码
https://github.com/chenbb8/esp32_network123
代码clone下来后，还需要用到<新建esp32的vscode工程的三种方式>中的<将普通esp-idf工程升级成esp-vscode工程>这个方法，修改一下本地的程序。
并且还需要重新设置串口号/芯片型号。
代码结构概述
主要的文件，及其功能如下
| |--app_main.c 入口app_main()函数所在文件，调用了WIFI和UART模块的初始化函数
| |--app_socket_client.c 实现tcp socket功能
| |--app_socket_client.h
| |--app_wifi.c WIFI功能
| |--app_wifi.h
| |--at_cmd.c AT指令的解析和执行
| |--at_cmd.h
| |--project_common.h 全局包含的头文件
| |--user_uart.c UART功能
| |--user_uart.h
注：如果文件是通过vscode来新建和删除的，会通过插件，自动的修改对应的CMakeLists.txt文件，省却了一些麻烦的操作。但有时候可能会因为git的文件冲突，而自动在CMakeLists.txt文件加入一些git生成的额外源文件。

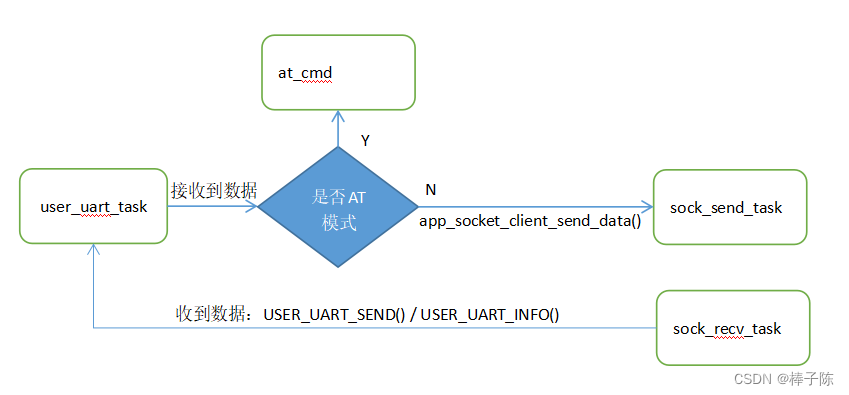

而用户的串口数据与tcp client数据之间交互的关系如下
接下来跟着文章，一步步的解析整个工程的实现吧。
本文其实有好多个版本，从头记录着demo的搭建过程，跟github上master分支上的历史版本一一对应。不过因为感觉代码有点混乱，并且原本一步步搭建的文章写法与v1.0.0代码有出入；因此在新版本中将部分文件名还有一些必要的代码结构进行了修改，并且后面的章节都是基于v1.0.0版本编写的。
串口服务
参考例子esp-idf/examples/peripherals/uart/uart_echo
串口服务对应两个模块：user_uart / at_cmd。
其中user_uart模块下，初始化函数user_uart_init()主要功能就是创建user_uart_task任务，这个任务负责初始化串口，并将接收到的数据转发到at_cmd模块或者app_socket_client模块。
这里只贴出app_socket_client模块初始化部分的代码：
#define ECHO_TEST_TXD (4)
#define ECHO_TEST_RXD (5)
#define ECHO_TEST_RTS (UART_PIN_NO_CHANGE)
#define ECHO_TEST_CTS (UART_PIN_NO_CHANGE)#define ECHO_UART_PORT_NUM (2)
#define ECHO_UART_BAUD_RATE (115200)
#define ECHO_TASK_STACK_SIZE (4*1024UL)//user uart模块的任务
static void user_uart_task(void *arg)
{/* Configure parameters of an UART driver,* communication pins and install the driver */uart_config_t uart_config = {.baud_rate = ECHO_UART_BAUD_RATE,.data_bits = UART_DATA_8_BITS,.parity = UART_PARITY_DISABLE,.stop_bits = UART_STOP_BITS_1,.flow_ctrl = UART_HW_FLOWCTRL_DISABLE,.source_clk = UART_SCLK_DEFAULT,};int intr_alloc_flags = 0;ESP_ERROR_CHECK(uart_driver_install(ECHO_UART_PORT_NUM, BUF_SIZE * 2, 0, 0, NULL, intr_alloc_flags));ESP_ERROR_CHECK(uart_param_config(ECHO_UART_PORT_NUM, &uart_config));ESP_ERROR_CHECK(uart_set_pin(ECHO_UART_PORT_NUM, ECHO_TEST_TXD, ECHO_TEST_RXD, ECHO_TEST_RTS, ECHO_TEST_CTS));// Configure a temporary buffer for the incoming datauint8_t *data = (uint8_t *) malloc(BUF_SIZE);//注册socket模块的回调函数app_socket_regist_cb(at_cmd_is_in_pass_mode, at_cmd_set_pass_mode);
...
}
其中app_socket_regist_cb()用于给app_socket_client模块注册回调，以便它可以获取当前是否为透传模式，并且可以在连接上server后自动设置成透传模式。
而at_cmd模块的at_cmd_recv_hand()函数在at模式下会被user_uart_task()任务所调用。
at_cmd_recv_hand()函数的功能是根据at_cmds[]获取需要调用哪个AT指令的处理函数。
typedef struct at_cmd_entry {const char *cmd_str;//指令匹配字符串uint16_t cmd_str_len;uint8_t min_args;//指令最少的参数数量void (*process_cmd)(int argc, char** argv);//argc:参数数量 argv:指向存放参数字符串的指针数组const char *cmd_desc_str;//指令描述const char *cmd_args_numb_fail;//参数达不到最低要求时候的报错
} at_cmd_entry_t;
/* cmd 入口数组 */
at_cmd_entry_t at_cmds[] = {
// cmd_str cmd_str_len min_args process_cmd cmd_desc_str cmd_args_numb_fail{ "ATWS", sizeof("ATWS")-1, 0+1, app_wifi_scan, ATWS_DESC, ATWS_ARGS_FAIL},{ "ATPN=", sizeof("ATPN=")-1, 2+1, app_wifi_sta_connect, ATPN_DESC, ATPN_ARGS_FAIL},{ "ATPC=", sizeof("ATPC=")-1, 3+1, app_socket_client_connect, ATPC_DESC, ATPC_ARGS_FAIL},
};
以上AT处理函数的类型，以app_wifi_sta_connect()为例：
void app_wifi_sta_connect(int argc, char** argv)；
因此at_cmd_recv_hand()函数还需要将用户输入到串口中的参数，以’,'符号为界，区分成不同的段，每个段作为一个参数，写入到char** argv对应的数组中。具体参考工程，这里就不详细展开了。
扫描AP
参考例子esp-idf/examples/wifi/scan
通过vscode工程打开app_wifi.c，首先先看初始化
static EventGroupHandle_t s_wifi_event_group;
//WIFI相关功能的初始化
void app_wifi_init(void)
{
...s_wifi_event_group = xEventGroupCreate(); /*!新增代码1*/// Initialize Wi-Fi as staESP_ERROR_CHECK(esp_netif_init());ESP_ERROR_CHECK(esp_event_loop_create_default());esp_netif_t *sta_netif = esp_netif_create_default_wifi_sta();assert(sta_netif);wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();//禁用menuconfig中的CONFIG_ESP32_WIFI_NVS_ENABLEDcfg.nvs_enable = 0; /*!新增代码2*/ESP_ERROR_CHECK(esp_wifi_init(&cfg));/*!新增代码3 start*///设置回调函数esp_event_handler_instance_t instance_any_id;esp_event_handler_instance_t instance_got_ip;ESP_ERROR_CHECK(esp_event_handler_instance_register(WIFI_EVENT,ESP_EVENT_ANY_ID,&event_handler,NULL,&instance_any_id));ESP_ERROR_CHECK(esp_event_handler_instance_register(IP_EVENT,IP_EVENT_STA_GOT_IP,&event_handler,NULL,&instance_got_ip));
/*!新增代码3 end*/ESP_ERROR_CHECK(esp_wifi_set_mode(WIFI_MODE_STA));ESP_ERROR_CHECK(esp_wifi_start());
}
这个app_wifi_init()同时服务于扫描AP和连接AP两个功能，其中有"/*!新增代码 x/"注释部分的代码，属于连接AP章节讲解的内容。
在app_wifi.c中，有一个AT指令处理函数，对应着ATWS指令：
#define DEFAULT_SCAN_LIST_SIZE 50
wifi_ap_record_t ap_info[DEFAULT_SCAN_LIST_SIZE];
uint16_t ap_count = 0;
/* set scan method */
void app_wifi_scan(int argc, char** argv)
{
...uint16_t number = DEFAULT_SCAN_LIST_SIZE;memset(ap_info, 0, sizeof(ap_info));esp_wifi_scan_start(NULL, true);ESP_ERROR_CHECK(esp_wifi_scan_get_ap_records(&number, ap_info));ESP_ERROR_CHECK(esp_wifi_scan_get_ap_num(&ap_count));ESP_LOGI(TAG, "Total APs scanned = %u", ap_count);for (int i = 0; (i < DEFAULT_SCAN_LIST_SIZE) && (i < ap_count); i++) {app_wifi_print_scan(ap_info,i);}USER_UART_INFO("[ATWS] OK\n");
}
成功后，用app_wifi_print_scan()函数将结果打印出来；并且会将AP list存放在ap_info中，这在连接AP的环节中，还要从里面获取到对应SSID的加密方式。
连接AP
参考例子esp-idf/examples/wifi/getting_started/station
本章节和扫描AP章节共用app_wifi_init()函数，参考上章节中的代码，其中：
- 新增代码1：初始化了事件组s_wifi_event_group
- 新增代码2：我上传的代码没有附带menuconfig，而新生成的menuconfig默认通过的CONFIG_ESP32_WIFI_NVS_ENABLED选项，使能了自动连接AP的功能。所以这里禁用这个自动连接功能。
- 新增代码3：用于配置在event_handler()中接受的event，这里是接受WIFI_EVENT和IP_EVENT两种类型。

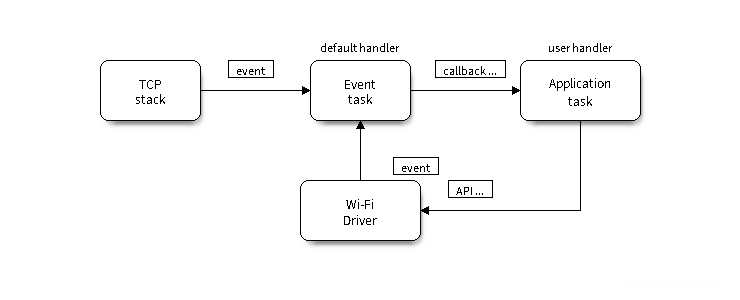

ESP32 Wi-Fi 编程模型如下图所示：
上面提到的event_handler()就是Event task调用的callback，它当前的实现如下：
// 在Event task内调用的事件处理函数
static void event_handler(void* arg, esp_event_base_t event_base,int32_t event_id, void* event_data)
{if (event_base == WIFI_EVENT && event_id == WIFI_EVENT_STA_START) {xEventGroupSetBits(s_wifi_event_group, WIFI_STA_START_BIT);//通知：sta初始化结束（暂时没用到）} else if (event_base == WIFI_EVENT && event_id == WIFI_EVENT_STA_DISCONNECTED) {if (s_retry_num < EXAMPLE_ESP_MAXIMUM_RETRY) {esp_wifi_connect();s_retry_num++;ESP_LOGI(TAG, "retry to connect to the AP");} else {xEventGroupSetBits(s_wifi_event_group, WIFI_FAIL_BIT);//通知：连接AP失败}ESP_LOGI(TAG,"connect to the AP fail");} else if (event_base == IP_EVENT && event_id == IP_EVENT_STA_GOT_IP) {ip_event_got_ip_t* event = (ip_event_got_ip_t*) event_data;ESP_LOGI(TAG, "got ip:" IPSTR, IP2STR(&event->ip_info.ip));s_retry_num = 0;xEventGroupSetBits(s_wifi_event_group, WIFI_CONNECTED_BIT);//通知：连接AP成功}
}
在上面的代码中，分别通过WIFI_EVENT和IP_EVENT事件获取了连接AP的状态，并通过事件组s_wifi_event_group通知对应的任务。
在app_wifi.c中，还有一个AT指令处理函数，对应着ATPN指令：
// ATPN指令对应处理函数
void app_wifi_sta_connect(int argc, char** argv)
{
...char *ssid=argv[1], *password=argv[2];wifi_config_t wifi_config = {.sta = {.sae_pwe_h2e = WPA3_SAE_PWE_BOTH,},};strncpy ((char*)wifi_config.sta.ssid, (char*)ssid, sizeof(wifi_config.sta.ssid));strncpy ((char*)wifi_config.sta.password, (char*)password, sizeof(wifi_config.sta.password));if (wifi_get_authmode(&wifi_config.sta.threshold.authmode, ssid) != false){ESP_ERROR_CHECK(esp_wifi_set_config(WIFI_IF_STA, &wifi_config) );ESP_LOGI(TAG, "wifi_init_sta finished.");s_retry_num = 0;//ap重连次数清零esp_wifi_connect();//触发首次连接AP/* Waiting until either the connection is established (WIFI_CONNECTED_BIT) or connection failed for the maximum* number of re-tries (WIFI_FAIL_BIT). The bits are set by event_handler() (see above) */EventBits_t bits = xEventGroupWaitBits(s_wifi_event_group,WIFI_CONNECTED_BIT | WIFI_FAIL_BIT,pdFALSE,pdFALSE,portMAX_DELAY);/* xEventGroupWaitBits() returns the bits before the call returned, hence we can test which event actually* happened. */if (bits & WIFI_CONNECTED_BIT) {ESP_LOGI(TAG, "connected to ap SSID:%s password:%s",ssid, password);USER_UART_INFO("[ATPN] OK\n");is_connect_ap = true;//已经连接上AP了} else if (bits & WIFI_FAIL_BIT) {ESP_LOGI(TAG, "Failed to connect to SSID:%s, password:%s",ssid, password);USER_UART_INFO("[ATPN] ERROR:3\n");//连接AP失败} else {ESP_LOGE(TAG, "UNEXPECTED EVENT");USER_UART_INFO("[ATPN] ERROR:3\n");//连接AP失败}}else{USER_UART_INFO("[ATPN] ERROR:5\n");//无ap信息}
}
上面的代码主要是通过调用wifi_get_authmode()，从之前wifi_scan()存入到ap_info[]中的数据，获取路由器的加密方式。
接着调用esp_wifi_connect()进行首次连接ap。
然后通过事件组s_wifi_event_group接受WIFI_CONNECTED_BIT或者WIFI_FAIL_BIT事件，以判断连接是否成功。
TCP CLIENT
参考例子esp-idf/examples/protocols/sockets/udp_client
如果想用基于select机制的非阻塞的recv/send，可以参考例子esp-idf/examples/protocols/sockets/non_blocking
本功能对应模块app_socket_client。
在app_socket_client.c中，有一个AT指令处理函数，对应着ATPC指令，它们的相关实现如下：
#define CLIENT_QUQUE_NUMB 5
#define CLIENT_QUQUE_DATA_SIZE 512
typedef struct {uint16_t len;uint8_t data[CLIENT_QUQUE_DATA_SIZE];
} client_send_q_t;
#define INVALID_SOCKET (-1)
static volatile int sock = INVALID_SOCKET;
static volatile struct sockaddr_in dest_addr;
static volatile QueueHandle_t client_send_queue;
/**
* @brief socket的重连
* @param[in] paddr:服务器相关信息
* @retval true:成功 false:失败
*/
static bool app_socket_client_reconnect(const struct sockaddr_in *paddr)
{
...if (sock != INVALID_SOCKET){close(sock);sock = INVALID_SOCKET;}sock = socket(AF_INET, SOCK_STREAM, 0);int err = connect(sock, (struct sockaddr *)paddr, sizeof(struct sockaddr));ESP_LOGI(TAG, "sock=%d,addr=%x,port=%x", sock, (int)paddr->sin_addr.s_addr, paddr->sin_port);if (err != 0) {ESP_LOGE(TAG, "Socket unable to reconnect: errno %d", errno);close(sock);sock = INVALID_SOCKET;USER_UART_INFO("[ATPC] ERROR:3\n");//连接 server失败return false;}ESP_LOGI(TAG, "Successfully connected");return true;
}// ATPC指令对应处理函数
void app_socket_client_connect(int argc, char** argv)
{
...char *ip_addr=argv[2];char *ip_port=argv[3];static bool is_inited = false;if (is_inited) {//当前版本只允许创建一个clientESP_LOGE(TAG, "Socket is inited");return;}//初始化服务器信息，并发起首次连接dest_addr.sin_addr.s_addr = inet_addr((char*)ip_addr);dest_addr.sin_family = AF_INET;dest_addr.sin_port = htons((uint16_t)atoi((char*)ip_port));if (false == app_socket_client_reconnect((struct sockaddr_in*)&dest_addr)) {return;}is_inited = true;ESP_LOGI(TAG, "Successfully connected");USER_UART_INFO("[ATPC] OK\n");//create queueclient_send_queue = xQueueCreate(CLIENT_QUQUE_NUMB, sizeof(client_send_q_t));//设置进入透传模式if (app_socket_set_to_pass != NULL) {app_socket_set_to_pass();}xTaskCreate(app_socket_client_recv_task, "app_socket_client_recv_task", 4*1024UL, NULL, 12, NULL);xTaskCreate(app_socket_client_send_task, "app_socket_client_send_task", 4*1024UL, NULL, 11, NULL);return;
}
为了方便展示，本demo中实现的socket tcp client所使用的recv()/send()是默认的阻塞模式，因此app_socket_client_connect()在成功连接server后，还需要创建两个任务app_socket_client_recv_task和app_socket_client_send_task。前者阻塞接收server发来的数据；后者等待队列client_send_queue中的数据，有则发送：
//判断是否为透传模式的回调函数
bool (*app_socket_check_is_pass)(void) = NULL;
//设置进入透传模式的回调函数
void (*app_socket_set_to_pass)(void) = NULL;
// 通过socket client发送数据到server
void app_socket_client_send_data(uint8_t *data, uint16_t len)
{client_send_q_t send_buf;send_buf.len = len;if (send_buf.len > CLIENT_QUQUE_DATA_SIZE) {send_buf.len = CLIENT_QUQUE_DATA_SIZE;}memcpy(send_buf.data, data, send_buf.len);xQueueSend(client_send_queue, (void *) &send_buf, 0);
}//socket client 接收任务
static void app_socket_client_recv_task(void *arg)
{static uint8_t rx_buffer[CLIENT_QUQUE_DATA_SIZE];ESP_LOGI(TAG, "app_socket_client_recv_task");while (1){int len = recv(sock, rx_buffer, sizeof(rx_buffer) - 1, 0);// Error occurred during receivingif (len <= 0){if (len < 0) {ESP_LOGE(TAG, "recv failed: errno %d", errno);}if ( ((errno==ENOTCONN || errno==ECONNRESET)&&(len < 0)) || (len == 0) ){while (1) {//循环重连if (!app_socket_client_reconnect((struct sockaddr_in*)&dest_addr)) {vTaskDelay( 500/portTICK_PERIOD_MS );}else {break;}}}}else {ESP_LOGI(TAG, "Received %d bytes from %s:", len, inet_ntoa(dest_addr.sin_addr.s_addr));// 在透传模式下，接受到的数据传送到串口if (app_socket_check_is_pass != NULL){if (app_socket_check_is_pass()) {USER_UART_SEND(rx_buffer, len);}}}}
}//socket client 发送任务
static void app_socket_client_send_task(void *arg)
{static client_send_q_t send_buffer;ESP_LOGI(TAG, "app_socket_client_send_task");while (1){//等待需要发送的数据if (xQueueReceive(client_send_queue, (void *) &send_buffer, portMAX_DELAY) == pdTRUE){if (send_buffer.len > 0){int len = send(sock, send_buffer.data, send_buffer.len, 0);if (len <= 0){if (len < 0) {ESP_LOGE(TAG, "Error occurred during sending: errno %d", errno);}if ( ((errno==ENOTCONN || errno==ECONNRESET)&&(len < 0)) || (len == 0) ){while (1) {//循环重连if (!app_socket_client_reconnect((struct sockaddr_in*)&dest_addr)) {vTaskDelay( 500/portTICK_PERIOD_MS );}else {break;}}}}}}}
}
测试
为了方便演示，这里串口终端和tcp server使用的工具都是常用的sscom5
测试结果如下：
