目录

1、简介

2、波段划分

3、各波段雷达功能

4、波长计算公式

---

1、简介

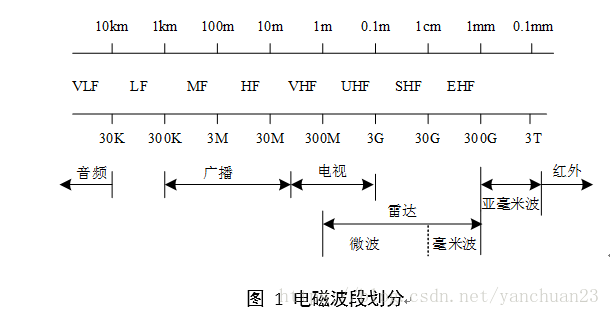

     不同波段电磁波的传播方式和特点各有不同，所以它们的用途也不同。电磁波段划分如图 1所示。



      在雷达行业，雷达工作频率划分成为若干波段，由低到高的顺序依次是高频（HF），甚高频（VHF）、超高频（UHF，也称作P）、L波段、S波段、C波段、X波段，Ku波段、K波段、Ka波段、U波段、V波段和W波段。

2、波段划分

标志字符	频率范围	中心频率	中心频率对应波长
HF	3~30MHz	——	——
VHF	30~300MHz	——	——
UHF（P）	300~1000MHz	——	——
L	1~2GHz	1.5GHz	20cm
S	2~4GHz	3GHz	10cm
C	4~8GHz	6GHz	5cm
X	8~12GHz	10GHz	3cm
Ku	12~18GHz	15GHz	2cm
K	18~27GHz	——	——
Ka	27~40GHz	35GHz	8mm
U	40~60GHz	50GHz	6mm
V	60~80GHz	70GHz	4mm
W	80~110GHz	100GHz	3mm

3、各波段雷达功能

不同波段雷达的波长不同：

1. 波长短，分辨率高，穿透性差，容易被吸收；
2. 波长长，分辨率低，穿透性强。

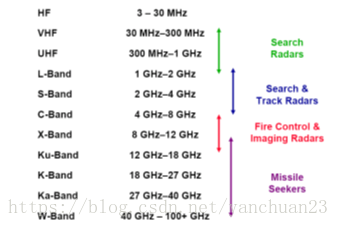

不同波段的雷达功能如图 2所示，主要分为：

1. 搜索雷达，工作频段（VHF、UHF、L）；
2. 搜索跟踪雷达，工作波段（L、S、C）；
3. 火控、成像雷达，工作波段（C、X、Ku）；
4. 弹载雷达，工作频段（X、Ku、K、Ka、V、U、W）。



                                                                                      图 2 各波段雷达功能

4、波长计算公式



                                                                   式中C为光速， 是波长，f是电磁波的频率。
