WiFi-TTL透传模块基于我司DT-ESPC2-12模块研发，引出串口TTL、EN、STATE 等引脚。产品内置我司最新版本的串口透传固件可完成设备TTL 端口到WiFi/云的数据实时透传。本模块可直接取代原有的有线串口，实现嵌入式设备数据采集和控制。
TTL-WiFi 模块特点如下：
- 基于蓝牙和Cozylife配网，配网迅速、成功率高
- 基于Cozylife小程序配置，无需通过浏览器输入IP配置，用户体验更好
- 串口与WiFi 数据实时无缝透传
- 串口支持设置波特率、数据位、奇偶校验、停止位、流控
- 支持波特率300, 600, 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 74880, 115200, 128000, 230400, 256000, 460800, 921600, 1843200, 3686400
- 支持TCP Server、TCP Client、UDP Server、UDP Client
- 应用场景：智能家居、无线数据采集透传、智能小车控制、无线串口打印机、户外
- LED 灯、工业控制等。
模块参数
- 通用参数
- 芯片: ESP32-C2
- 尺寸:16mm*24mm*3mm
- Wi-Fi 特性
- IEEE 802.11 b/g/n兼容
- 信道频率: 2412 ~ 2484 MHz
- 蓝牙特性
- Bluetooth LE: Bluetooth 5, Bluetooth mesh
- 速率: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps
- 外围接口
- RXD
- TXD
- STATUS
- VCC
- GND
- EN
- 工作温度: -40℃-85℃
- 工作温度: -40℃-105℃ (可选)
接口定义
图 31 接口定义
| 序号 | 接口 | 功能 |
| 1 | TXWIFI | GPIO1，TTL-WIFI透传数据发送脚 |
| 2 | RXWIFI | GPIO2，TTL-WIFI透传数据接收脚 |
| 3 | STATUS | GPIO3，Socket连接状态输出脚，Socket已连接时输出高电平，未连接时输出低电平 |
| 4 | EN | EN |
| 5 | VCC | 3V3供电口 |
| 6 | GND | GND |
| 7 | GND | GND |
注：原模块上的GPIO0-GPIO2、GPIO6~GPIO10、GPIO18~GPIO20等PIN脚未使用。
设备配网
- 模块上电，初次未连接的模块将直接进入配网模式
- 如果模块已经配置过，需连续重启模块5次，重启间隔约1秒，模块将重新进入配网模式；
- 打开Cozylife 舒适生活APP，点击“发现1个设备”
- 选中已发现的设备，点击“下一步”
图 41 发现设备
图 42 选择设备
- 手机连接2.4G WIFI；
- 输入WIFI SSID和密码，点击“连接”，等待设备自动配网；
图 43 输入WIFI密码
图 44 等待配网
- 设备配网成功后，点击“完成”，进入设备控制页面，可对串口和Socket参数进行配置；
图 45 配置成功
AT指令
| 数据方向 | 指令 | 说明 |
| STA状态查询 | ||
| MCU->WII模块 | AT+STASTATUS | 查下STA模式状态 |
| WiFi模块->MCU | STA:OK | WiFi模块回复STA连接成功 |
| WiFi模块->MCU | STA: DISCONNECT | WiFi模块回复STA连接失败 |
| 获取STA模式的IP和MAC | ||
| MCU-> WiFi模块 | AT+STAINFO | 获取WiFi模块IP和MAC |
| WiFi模块->MCU | 192.168.5.153|10:97:bd:f3:62:24 | IP|MAC |
| 查询TCP Client模式下连接状态 | ||
| MCU-> WiFi模块 | AT+TCPCLIENT | 查询TCP Client模式下连接状态，其他模式下无意义 |
| WiFi模块->MCU | TCP:OK | TCP client已经连接 |
| WiFi模块->MCU | TCP: DISCONNECT | TCP client断开连接 |
| 重启模块 | ||
| MCU->WiFi模块 | AT+RST | 重启wifi模块 |
| WiFi模块->MCU | RST:OK | 收到指令立刻回应 |
| 恢复出厂设置 | ||
| MCU->WiFi模块 | AT+RESTORE | WiFi模块恢复出厂设置 |
| WiFi模块->MCU | RESTORE:OK | 收到指令立刻回应 |
恢复出厂
- 见AT指令-恢复出厂设置指令
或是连续重启模块5次，重启间隔约1秒，模块将重新进入配网模式；
设备配置
-
- 配置界面说明
图 71 配置界面
配置界面分为4个区域：
- 【设备IP信息区域】为设备联网后的实际IP，在服务器模式下作为连接服务器的IP使用；
- 【TTCL串口配置区域】，可配置串口的波特率、数据位、奇偶位、停止位、流控等信息
- 【Socket配置区域】，可配置Socket透传的类型、不同透传协议的IP地址、端口号等参数。
- 【参数保存并上传按钮】，用于将参数保存至设备。保存后设备断电也不会丢失。
- 点击“波特率”数字，可选择支持的多种波特率, 包括：
300/600/1200/2400/4800/9600/19200/38400/57600/74880/115200/230400/460800/921600/1843200/3686400
- 点击“数据位”可选择5/6/7/8位数据位
- 点击“奇偶位”可选择“禁用”、EVEN、ODD
- 点击“停止位”可选择1、1.5、2位停止位
- 点击“流控”可选择“禁用”、RTS_CTS、CTS、RTS
图 72 波特率选择
图73数据位选择
图74奇偶位选择
图75 停止位选择
图76流控选择
透传Socket可选择：
- 未设置
- TCP服务器
- TCP客户端
- UDP服务器
- UDP客户端
图 77 Socket类型选择
选择了Socket透传类型后，可对对应的Socket参数进行配置。
填写端口值时，应注意端口值为不大于65535的整数，如果填错，系统将进行错误提示。此时应对错误进行修改，否则错误的参数不会被保存。
图78端口输入错误
填写IP时，应注意IP的正确格式为“xxx.xxx.xxx.xxx”，其中xxx为0~255之间的整数，此外不应填写广播地址、组播地址、网络地址等非主机地址。
图79 IP输入错误
配置完毕后应点击“保存”按钮对参数进行保存。
保存后，所有配置将存储在设备端，设备断电、重启和升级不会导致配置丢失。
修改串口参数后，应同时修改与设备连接的其他设备的串口参数。
修改Socket参数后，应保证对端主机或服务器参数配置一致。

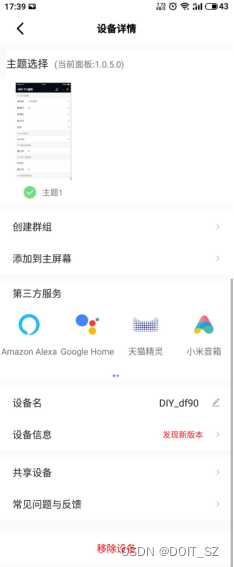

点击右上角的铅笔图可以查看设备详情。
图 710 设备详情

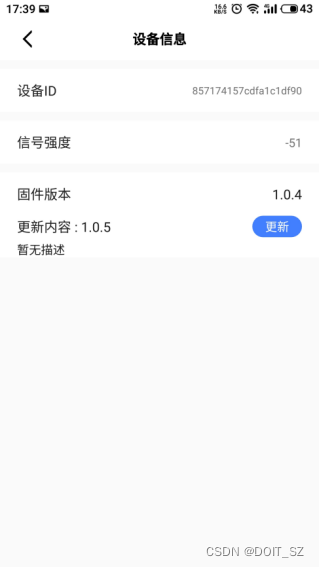

在设备详情中，如果有新的固件，可对固件进行在线更新。更新时应保证设备通电、网络畅通。
图711设备信息和更新
配置示例
电脑端：NetAssist、SerialTool、Netcat。

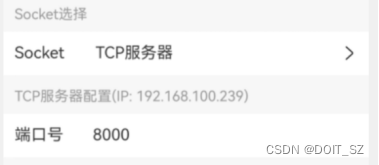

Cozylife APP端配置打开TCP服务器功能，并配置TCP服务器端口号。点击“保存”。
图 81 TCP服务器配置
电脑上打开NetAssist网络调试助手，协议类型选择TCP Client，IP和端口填CozyLife APP上显示的IP地址和配置的端口号。
网络调试助手和SerialTool透传

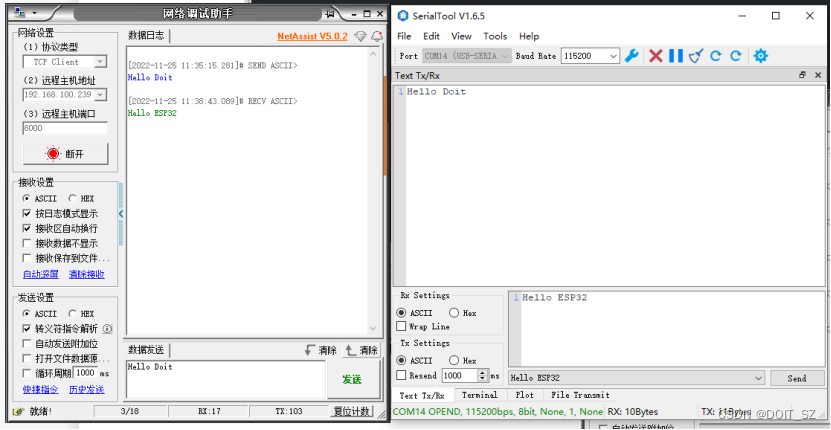

图 82 网络调试助手、SerialTool界面
Doit.am远程信息转发服务 提供tcp客户端消息中转服务，具体内容可查阅Doit.am远程信息转发服务 网站。
Doit.am远程信息转发服务 使用115.29.109.104:6548的IP地址和端口号提供服务。
Cozylife APP端配置打开TCP客户端功能，并配置要连接的对端TCP服务器IP地址为115.29.109.104，端口号为6548。点击“保存”。

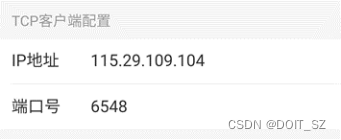

图 83 配置TCP客户端参数
电脑上打开NetAssist网络调试助手，协议类型选择TCP Client，IP和端口填Doit.am远程信息转发服务上的信息。

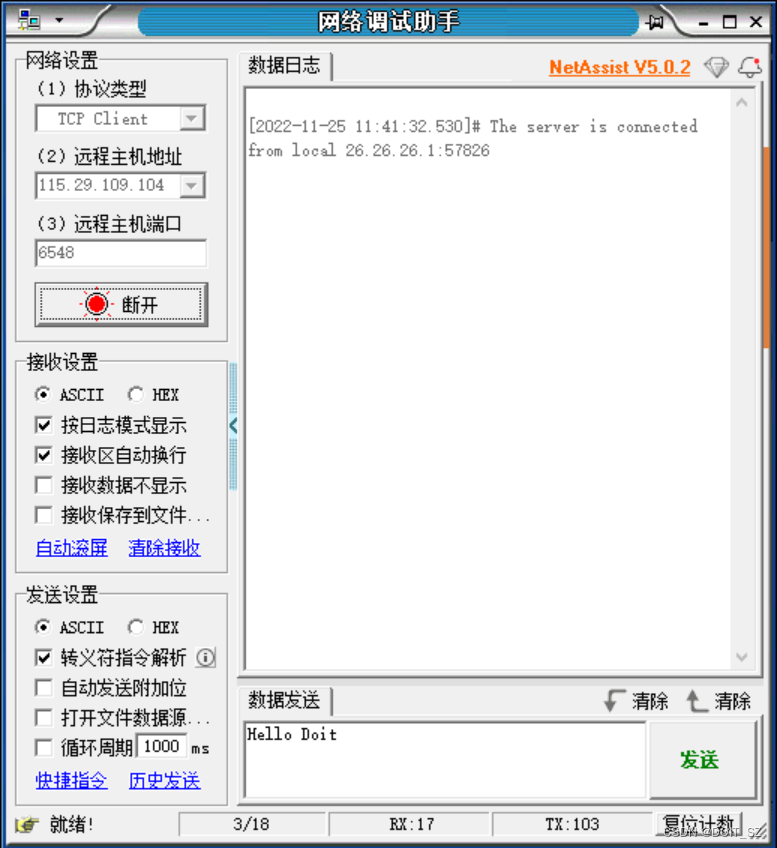

图 84 网络调试助手界面
Cozylife APP端配置打开UDP服务器功能，并配置要监听的端口号。点击“保存”。
图 85 配置UDP服务器
电脑端输入nc命令行，使用”-u”参数配置为udp模式，连接设备IP和端口。如：
netcat-win32-1.12>nc64 -u 192.168.100.239 6110
在SerialTool的发送区域输入字符，将会透传到nc端；
在nc端输入字符，将会透传到SerialTool端。
Cozylife APP端配置打开UDP客户端功能，并配置要连接的对端UDP服务器IP地址和端口号，本例中为本机地址。点击“保存”。

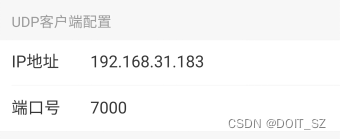

图 86 配置UDP客户端
电脑端输入nc命令行，使用”-ul”参数配置为udp服务器监听模式。如：
netcat-win32-1.12>nc64 -ul -p 7000
在SerialTool的发送区域输入字符，将会透传到nc端；
在nc端输入字符，将会透传到SerialTool端。
模块最小系统

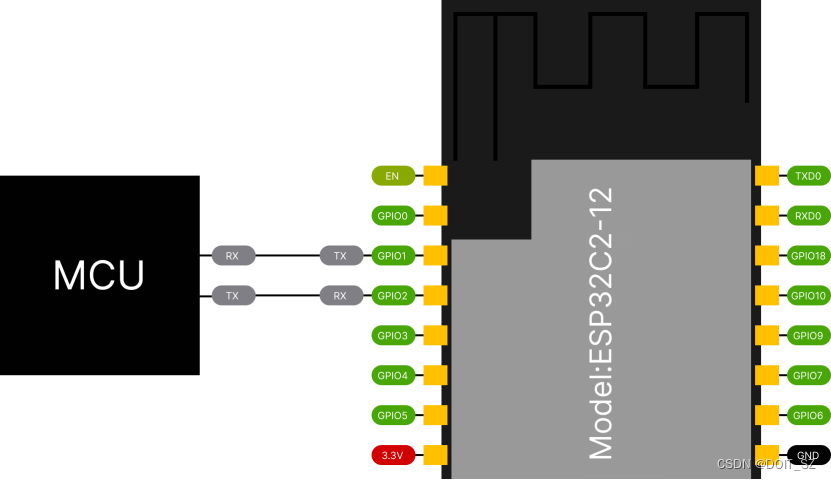

图 91 最小系统
- 模块采用3.3V直流供电。
- MCU与模块TTL串口线交叉对接。
- 模块与MCU应共地。

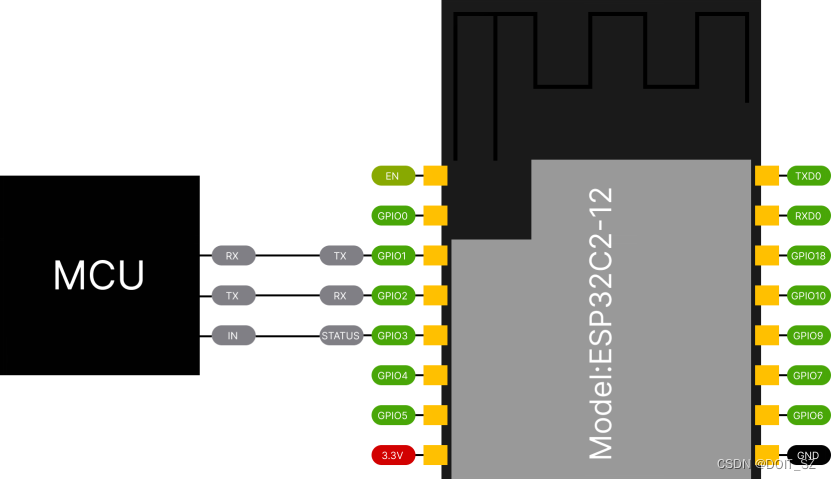

模块Socket状态感知最小系统
图 101 带有Socket状态感知的系统
- 模块采用3.3V直流供电。
- MCU与模块TTL串口线交叉对接。
- MCU使1脚作为输入IN脚，连接模块STATUS输出脚；Socket连接正常时，STATUS将输出高电平，否则输出低电平。
- 模块与MCU应共地。
外型与尺寸
模块使用DT-ESPC2-12硬件，外形和尺寸与其相同。

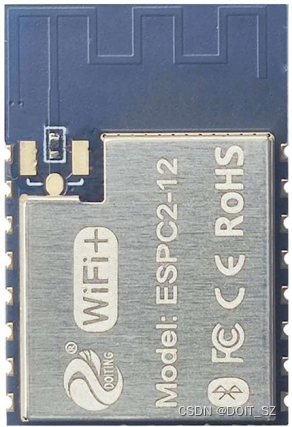

图 111 外型

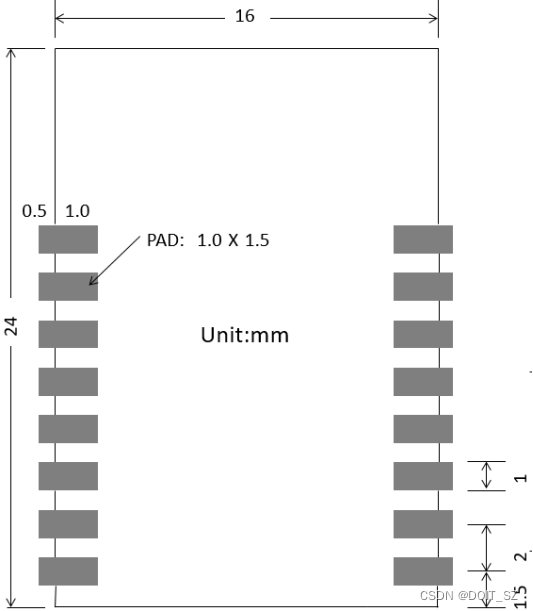

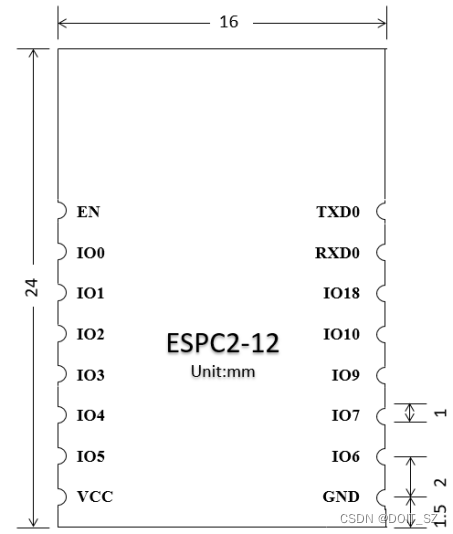

图 112 上视图尺寸
图 113侧视图尺寸
图 114 PCB布局
推荐产品模块安装
本模块可直接焊接在PCB板上，为提高RF性能，请为PCB天线区域留空。
以下3种方式使用本模块：

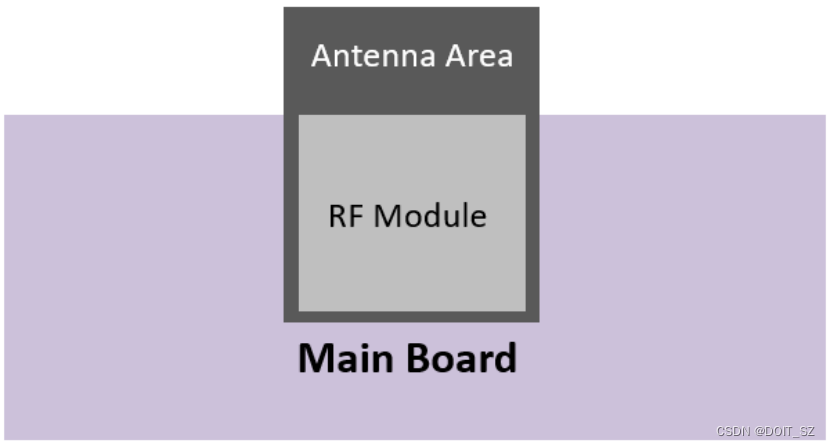

方式1：模块置于PCB板边。天线完全暴露，周围不能放置金属物体，包括但不限于导线、金属外壳、金属配重块等。

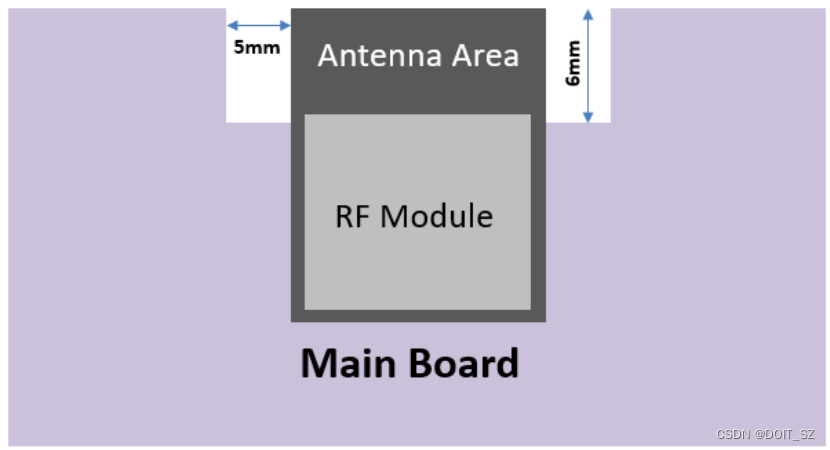

方式2：模块置于PCB板框内，天线区域挖空。天线周围至少与PCB保留5mm间距。周围不能放置金属物体，包括但不限于导线、金属外壳、金属配重块等。
方式3：模块置于PCB板上，天线周围完全空出，PCB在此区域不能覆铜。
图121 方式1
图122 方式2
图12-3 方式3
技术参数
-
- 电气特性
| Parameters | Condition | Min | Classical | Max | Unite | |
| Store Temperature | - | -40 | Normal | 150 | ℃ | |
| Sold Temperature | IPC/JEDEC J-STD-020 | - | - | 260 | ℃ | |
| Working Voltage | - | 3.0 | 3.3 | 3.6 | V | |
| I/O | VIL | - | -0.3 | - | 0.25*VDD | V |
| VIH | - | 0.75*VDD | - | VDD+0.3 | ||
| VOL | - | - | - | 0.1*VDD | ||
| VOH | - | 0.8*VDD | - | - | ||
| Electrostatic release quantity (Human model) | TAMB=25℃ | - | - | 2 | KV | |
| Electrostatic release quantity (Human model) | TAMB=25℃ | - | - | 0.5 | KV | |
表 131电气特性
能耗
| Parameters | Min | Classical | Max | Unit |
| RX 11b /g/n, HT20 | - | - | 82 | mA |
| RX 11n,HT40 | - | 84 | ||
| TX 11b, 1Mbps@21dBm | - | 350 | ||
| TX 11g, 54Mbps@19dBm | - | - | 295 | mA |
| TX 11n, HT20, MCS7, @18.5dBm | - | - | 290 | mA |
| TX 11n, HT40, MCS7, @18.5dBm | - | - | 290 | mA |
| Modem-sleep, CPU is powered on @80MHz | - | 15 | - | mA |
| Light-sleep | - | 130 | - | uA |
| Deep-sleep, RTC timer + RTC memory | - | 5 | - | uA |
| Power off, CHIP_PU is set to low level | - | 1 | 0 | uA |
表 132 能耗
以下参数为3.3V时室温环境测得。
| Parameters | Min | Classical | Max | Unit |
| Input frequency | 2412 | - | 2484 | MHz |
| 802.11b @1Mbps,11Mbps | - | 20.5 | - | dBm |
| 802.11g @6Mbps | - | 20.0 | - | dBm |
| 802.11g @54Mbps | - | 18.0 | - | dBm |
| 802.11n,HT20 MCS0 | - | 19.0 | - | dBm |
| 802.11n,HT40 MCS0 | - | 18.5 | - | dBm |
| EVM @11b,1Mbps@21dBm | - | -24.5 | - | dBm |
| EVM @11g,54Mbps@19dBm | - | -28 | - | dBm |
| EVM @11n,MCS7@18.5dBm | - | -30.5 | - | dBm |
| EVM @11n, HT40, MCS7@18.5dBm | - | -30.5 | - | dBm |
表 133 WIFI RF特性
Table.6.2 Wi-Fi RX Sensitivity
| Parameters | Min | Classical | Max | Unit |
| 802.11b,1Mbps | - | -98 | - | dBm |
| 802.11b,11Mbps | - | -88. | - | dBm |
| 802.11g,6Mbps | - | -92 | - | dBm |
| 802.11g,54Mbps | - | -76 | - | dBm |
| 802.11n,HT20,MCS0 | - | -92 | - | dBm |
| 802.11n,HT20,MCS3 | - | -85 | - | dBm |
| 802.11n,HT20,MCS7 | - | -74 | - | dBm |
| 802.11n,HT40,MCS0 | - | -90 | - | dBm |
| 802.11n,HT40,MCS3 | - | -81 | - | dBm |
| 802.11n,HT40,MCS7 | - | -71 | - | dBm |
Table.6.3 Wi-Fi RX Characteristics
| Parameters | Min | Classical | Max | Unit |
| MAX RX Level @11b,1Mbps | - | 5 | - | dBm |
| MAX RX Level @11b,11Mbps | - | 5 | - | dBm |
| MAX RX Level @11g,6Mbps | - | 5 | - | dBm |
| MAX RX Level @11g,54Mbps | - | 0 | - | dBm |
| MAX RX Level @11n,HT20,MCS0 | - | 5 | - | dBm |
| MAX RX Level @11n,HT20,MCS7 | - | 0 | - | dBm |
| MAX RX Level @11n,HT40,MCS0 | - | 5 | - | dBm |
| MAX RX Level @11n,HT40,MCS7 | - | 0 | - | dBm |
| RX Adjacent Channel Rejection@11b,1Mbps | - | 35 | - | dB |
| RX Adjacent Channel Rejection@11b,11Mbps | - | 35 | - | dB |
| RX Adjacent Channel Rejection@11g,6Mbps | - | 31 | - | dB |
| RX Adjacent Channel Rejection@11g,54Mbps | - | 14 | - | dB |
| RX Adjacent Channel Rejection@11n,HT20,MCS0 | - | 31 | - | dB |
| RX Adjacent Channel Rejection@11n,HT20,MCS7 | - | 13 | - | dB |
| RX Adjacent Channel Rejection@11n,HT40,MCS0 | - | 19 | - | dB |
| Parameters | Min | Classical | Max | Unit |
| Gain control power | - | 3 | - | dBm |
| RF power control range | -27 | - | 18 | dBm |
| In-band emissions @F-F0±3MHz, LE 1M | - | -41.95 | - | dBm |
| In-band emissions @F-F0±>3MHz, LE 1M | - | -44.48 | - | dBm |
| Modulation characteristics @ △f1avg, LE 1M | - | 245 | - | kHz |
| Modulation characteristics @△f2max, LE 1M | - | 208 | - | kHz |
| Carrier frequency offset, LE 1M | - | -9 | - | kHz |
| In-band emissions @F-F0±5MHz, LE 2M | - | -45.26 | - | dBm |
| In-band emissions @F-F0±>5MHz, LE 2M | - | -47 | - | dBm |
| Modulation characteristics @ △f1avg, LE 2M | - | 497 | - | kHz |
| Modulation characteristics @△f2max, LE 2M | - | 398 | - | kHz |
| Carrier frequency offset, LE 2M | - | -9 | - | kHz |
| In-band emissions @F-F0±3MHz, LE 500K | - | -41.3 | - | dBm |
| In-band emissions @F-F0±>3MHz, LE 500K | - | -42.8 | - | dBm |
| Modulation characteristics @ △f1avg, LE 500K | - | 220 | - | kHz |
| Modulation characteristics @△f2max, LE 500K | - | 205 | - | kHz |
| Carrier frequency offset, LE 500K | - | -11.9 | - | kHz |
| Maximum received signal @30.8% PER | - | 10 | - | dBm |
表 134 BLE射频
Table.7.2 RX Transmitter General Characteristics
| Parameters | Min | Classical | Max | Unit | ||
| 1M | Sensitivity @30.8% PER | - | -96 | - | dBm | |
| Maximum received signal @30.8% PER | - | 10 | - | dBm | ||
| Co-channel C/I | - | 8 | - | dB | ||
| Image frequency | - | -29 | - | dB | ||
| Adjacent channel to image frequency @F =Fimage+1 | - | -38 | - | dB | ||
| Adjacent channel to image frequency @F =Fimage-1 | - | -34 | - | dB | ||
| Adjacent channel selectivity@ F =F0+1 | - | -4 | - | dB | ||
| Adjacent channel selectivity@ F =F0-1 | - | -3 | - | dB | ||
| Adjacent channel selectivity@ F ≥F0+3 | - | - | - | dB | ||
| Adjacent channel selectivity@ F ≤F0-3 | - | -39 | - | dB | ||
| 2M | Sensitivity @30.8% PER | - | -93 | - | dBm | |
| Maximum received signal @30.8% PER | - | 0 | - | dBm | ||
| Co-channel C/I | - | 10 | - | dB | ||
| Image frequency | - | -27 | - | dB | ||
| Adjacent channel to image frequency @F =Fimage+2 | - | -39 | - | dB | ||
| Adjacent channel to image frequency @F =Fimage-2 | - | - | - | dB | ||
| Adjacent channel selectivity@ F =F0+2 | - | -7 | - | dB | ||
| Adjacent channel selectivity@ F =F0-2 | - | -7 | - | dB | ||
| Adjacent channel selectivity@ F ≥F0+6 | - | -39 | - | dB | ||
| Adjacent channel selectivity@ F ≤F0-6 | - | -39 | - | dB | ||
| 125K | Sensitivity @30.8% PER | - | -104 | - | dBm | |
| Maximum received signal @30.8% PER | - | 10 | - | dBm | ||
| Co-channel C/I | - | 2 | - | dB | ||
| Image frequency | - | -34 | - | dB | ||
| Adjacent channel to image frequency @F =Fimage+1 | - | -44 | - | dB | ||
| Adjacent channel to image frequency @F =Fimage-1 | - | -37 | - | dB | ||
| Adjacent channel selectivity@ F =F0+2 | - | -40 | - | dB | ||
| Adjacent channel selectivity@ F =F0-2 | - | -42 | - | dB | ||
| Adjacent channel selectivity@ F ≥F0+3 | - | - | - | dB | ||
| Adjacent channel selectivity@ F ≤F0-3 | - | -46 | - | dB | ||
参考资料
- tcp.doit.am 网站
- 《DT-ESPC2-12 User Manual》
