1、功能介绍

Ra-08透传固件主要功能有，设置发送或者接收模式，配置各个射频参数，设置本地地址与发送的目标地址，设置进入睡眠模式等。

2、硬件接线

硬件准备表格如下：

硬件	数量
Ra-08H 模组	1个
杜邦线	若干
USB转TTL模块	1个
Ra-08H-Kit	1个
安卓线	1根

Ra-08H模组烧录接线如下表：

Ra-08H 模组	USB转TTL模组
3.3V	3.3V
GND	GND
RXD0	TXD
TXD	RXD
IO2	DTR
RST	GND

3、固件烧录

烧录工具以及固件获取链接：https://docs.ai-thinker.com/lorawan

Ra-08H 模组透传固件烧录操作：
按照如上说明接完线之后，将模组上的RST引脚接线拔掉，打开固件烧录工具，选择要烧录的固件，点击“Erase All”，清空模组中的原有固件，擦除成功之后，点击“Start”，烧录新固件。

Ra-08-Kit 烧录操作：
通过安卓线将Ra-08H-Kit 与PC端连接，IO2按键保持按下，短按一下RST按键，释放RST按键，最后释放IO2，打开固件烧录工具，选择要烧录的固件，点击“Erase All”，清空模组中的原有固件，擦除成功之后，点击“Start”，烧录新固件。

固件启动信息如下：

4、应用说明

指令说明

1. AT+CTX= freq, data_rate, bandwidth, code_rate, pwr, iqconverted：配置发射相关参数，启动发送，并进入透传（接收串口透传数据标志：“>”，发送指令“+++\r\n”退出透传模式）

   1. freq：配置发射频率
   2. data_rate：配置速率，共八个等级，分别表示
      0：SF12
      1：SF11
      2：SF10
      3：SF9
      4：SF8
      5：SF7
      6：SF6
      7：SF5
   3. bandwidth：配置带宽，0~9，分别表示
      0：125 KHz
      1：250 KHz
      2：500 KHz
      3：62.5 KHz
      4：41.67 KHz
      5：31.25 KHz
      6：20.83 Hz
      7：15.63 Hz
      8：10.42 KHz
      9：7.81 KHz
   4. code_rate：编码率，1~4，分别表示
      1 ： 4/5
      2 ：4/6
      3 ：4/7
      4 ：4/8
   5. pwr：配置发射功率，0~22
   6. iqconverted：IQ转换功能，0或1，0：关闭，1：开启

2. AT+CRX=freq, data_rate, bandwidth, code_rate：配置接收相关参数，并启动接收，使用HEX格式打印数据
   1）freq：配置接收频率
   2）data_rate：配置速率，共八个等级，分别表示
   0：SF12
   1：SF11
   2：SF10
   3：SF9
   4：SF8
   5：SF7
   6：SF6
   7：SF5
   3）bandwidth：配置带宽，0~9，分别表示
   0：125 KHz
   1：250 KHz
   2：500 KHz
   3：62.5 KHz
   4：41.67 KHz
   5：31.25 KHz
   6：20.83 Hz
   7：15.63 Hz
   8：10.42 KHz
   9：7.81 KHz
   4）code_rate：编码率，1~4，分别表示
   1 ： 4/5
   2 ：4/6
   3 ：4/7
   4 ：4/8
   5）iqconverted：IQ转换功能，0或1，0：关闭，1：开启

3. AT+CRXS=,<data_rate>,,<code_rate>：配置接收相关参数，并启动接收，使用字符串格式打印数据
   1）freq：配置接收频率
   2）data_rate：配置速率，共八个等级，分别表示
   0：SF12
   1：SF11
   2：SF10
   3：SF9
   4：SF8
   5：SF7
   6：SF6
   7：SF5
   3）bandwidth：配置带宽，0~9，分别表示
   0：125 KHz
   1：250 KHz
   2：500 KHz
   3：62.5 KHz
   4：41.67 KHz
   5：31.25 KHz
   6：20.83 KHz
   7：15.63 KHz
   8：10.42 KHz
   9：7.81 KHz
   4）code_rate：编码率，1~4，分别表示
   1 ： 4/5
   2 ：4/6
   3 ：4/7
   4 ：4/8
   5）iqconverted：IQ转换功能，0或1，0：关闭，1：开启

4. AT+CADDRSET=<local_addr>：配置本地地址，地址为无符号十六位数据，默认本地地址为0

5. AT+CTXADDRSET=<target_addr>：配置发送数据到目标地址，地址为无符号十六位数据，默认目标地址为1

6. AT+CSLEEP=<sleep_mode>：设置进入睡眠模式，并配置唤醒模式（串口中断方式唤醒）
   1）sleep_mode：唤醒模式，参数为0或者1，0：热启动；1：冷启动

指令使用示例

设备配置流程如下：

1、设备1配置发送模式，设备2设置接收模式，操作如下：

设备1：
AT+CTXADDRSET=12\r\n
AT+CADDRSET=13\r\n
AT+CTX=470500000,5,0,1,21,1\r\n
设备2：
AT+CADDRSET=12\r\n
AT+CRX=470500000,5,0,1,1\r\n
设备1：
32 d7 FF 44 0D 00 0A 55 0D 0A	#HEX数据的最后加回车换行标识“0D 0A”

2、设备2配置发送模式，设备1设置接收模式，操作如下：

设备1：
+++\r\n		#退出透传模式
AT+CRXS=470500000,5,0,1,1\r\n
设备2：
AT+CTXADDRSET=13\r\n
AT+CTX=470500000,5,0,1,21,1\r\n
12345\r\n

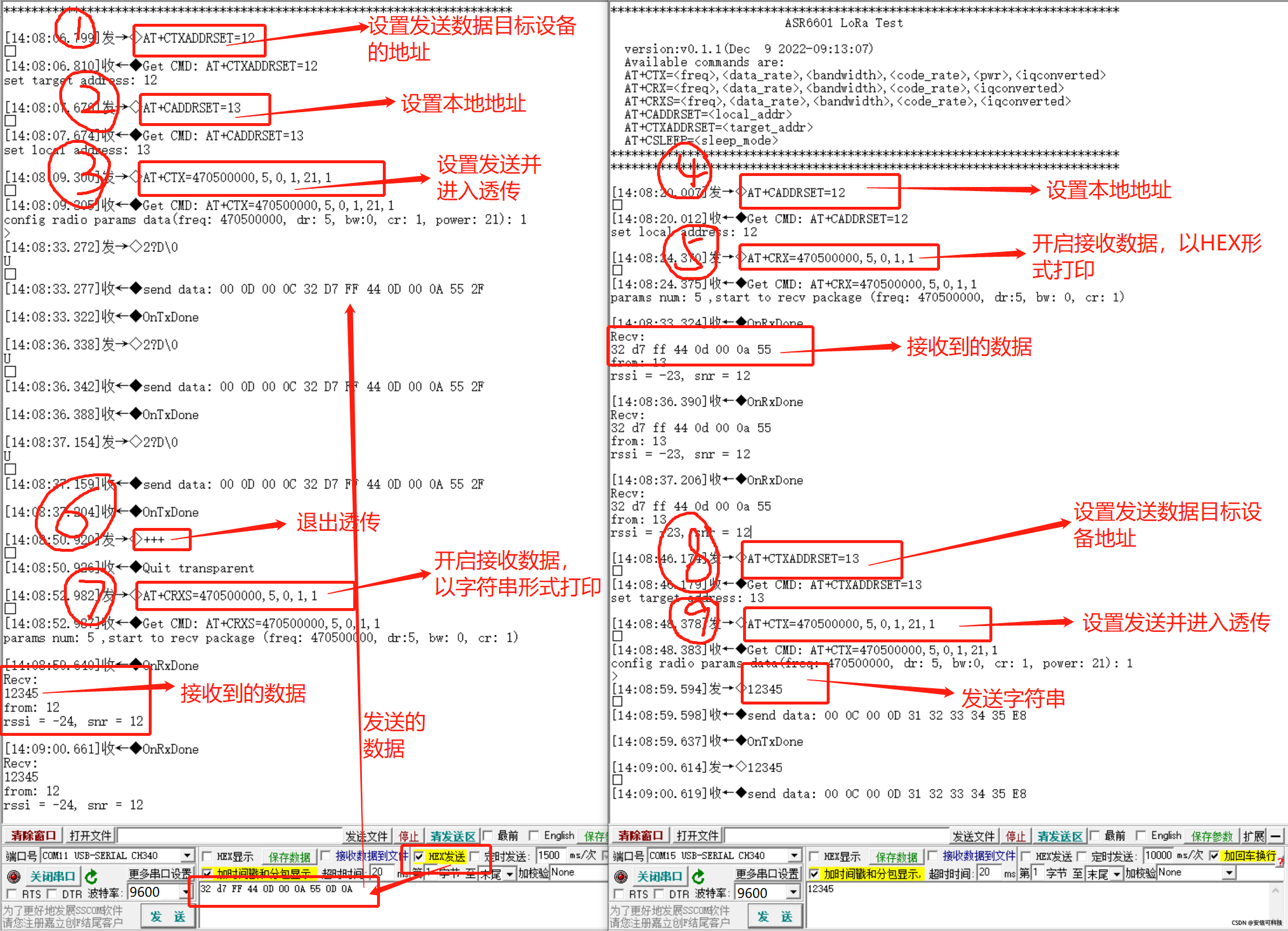

效果如下：

应用示例

1. lora中继设计：
   Ra-08模组实测空旷情况下可以传输4.6公里，若是实测距离不能达到需求，便需要加一个中继功能，使信号传输更远，而本次固件便可实现这个功能，固件中增加了本地地址与目标地址的配置功能，发送的数据当且仅当地址对应得上的设备可以收到该数据；
   中继方案的架构：


5、联系我们

以上就是本期分享的内容，目的在于让大家快速适应新品方案的开发，更多资料可从我们官网上获取。
