4019 设备树 Linux device tree 概述

article/2025/11/5 13:27:11

一：主要关键字定义说明

<1>. DT :Device Tree

<2>. FDT : Flattened Device Tree

<3>. OF :Open Firmware

<4>. DTS :device tree source

<5>. DTSI:device tree source include

<6>. DTB :device tree blob

<7>. DTC :device tree compiler

二：制作镜像：　

FIT镜像制作示例，FIT是内核、设备树、文件系统合并成一个文件的一种镜像，并且一个FIT镜像里边可能包含了很多个内核、设备树、文件系统等；

<1>准备文件：

　　　　a.可执行程序：mkimage；

　　　　　　　　该文件在U-Boot编译完成后，源码目录下/tools/有编译好的二进制程序；

　　　　b.分开的镜像文件：zImage、rootfs.gz、dev-tree.dtb；

　　　　　　　　zImage由内核源码编译后在arch/arm/boot/zImage目录下；

　　　　　　　　rootfs.gz由busybox编译后，添加相关文件、目录后制作而成，参见 “busybox根文件系统制作”；

　　　　　　　　dev-tree.dtb是设备树编译好后的二进制文件，在linux源码目录执行make dtbs可生成，也可用linux源码目录的/scripts/dtc/dtc工具编译；

　　　　c.描述合并后镜像信息的文件：image_info.its；

　　　　　　　　*.its文件需要用户自己编写，编写时可以参考U-Boot源码目录下的./doc/uImage.FIT/kernel.its文件编写；

<2> 生成FIT镜像

　　命令：./mkimage -f image_info.its fit.img

　　其中：-f 表明要依据its文件内描述的文件制作FIT镜像；image_info.its文件是针对当前单板构建的镜像信息描述文件；fit.img是最后生成的FIT镜像文件名，文件名和拓展名自定义（file命令可以看到不管文件拓展名是啥，文件本质是：data）

　　注：执行该条命令时，需要把its文件内描述的镜像文件放在指定的路径下，mkimage工具会依据its文件内描述自动加载文件，生成的fit.img文件也可以依据需求指定文件的路径，最好是绝对路径。

FIT镜像制作示例，FIT是内核、设备树、文件系统合并成一个文件的一种镜像，并且一个FIT镜像里边可能包含了很多个内核、设备树、文件系统等；

其中

fit-qcom-ipq4019-ap.dk07.1-c1.itb 为最终生成的文件

fit-qcom-ipq4019-ap.dk07.1-c1.its 用来说明itd文件如何生成。

　制作FIT（Flattened device tree）镜像

　　./tools/mkimage -f image_info.its fit.img

<3> xxx.its的文件内容

root@suiyuan626-vm:~# cat /fae/qsdk/arm/spf6.1.1.new/qca-networking-2018-spf-6-1-0_qca_oem.git/qsdk/build_dir/target-arm_cortex-a7_uClibc-1.0.14_eabi/linux-ipq806x/fit-qcom-ipq4019-ap.dk07.1-c1.its

/dts-v1/;

/ {

description = "ARM OpenWrt FIT (Flattened Image Tree)";

#address-cells = <1>;

images {

kernel@1 {

description = "ARM OpenWrt Linux-4.4.60";

data = /incbin/("/fae/qsdk/arm/spf6.1.1.new/qca-networking-2018-spf-6-1-0_qca_oem.git/qsdk/build_dir/target-arm_cortex-a7_uClibc-1.0.14_eabi/linux-ipq806x/Image-initramfs");

type = "kernel";

arch = "arm";

os = "linux";

compression = "none";

load = <0x80208000>;

entry = <0x80208000>;

hash@1 {

algo = "crc32";

};

hash@2 {

algo = "sha1";

};

fdt@1 {

description = "ARM OpenWrt qcom-ipq4019-ap.dk07.1-c1 device tree blob";

data = /incbin/("/fae/qsdk/arm/spf6.1.1.new/qca-networking-2018-spf-6-1-0_qca_oem.git/qsdk/build_dir/target-arm_cortex-a7_uClibc-1.0.14_eabi/linux-ipq806x/linux-4.4.60/arch/arm/boot/dts//qcom-ipq4019-ap.dk07.1-c1.dtb");

type = "flat_dt";

arch = "arm";

compression = "none";

hash@1 {

algo = "crc32";

};

hash@2 {

algo = "sha1";

};

configurations {

default = "config@1";

config@1 {

description = "OpenWrt";

kernel = "kernel@1";

fdt = "fdt@1";

};

cp -fpR /fae/qsdk/arm/spf6.1.1.new/qca-networking-2018-spf-6-1-0_qca_oem.git/qsdk/build_dir/target-arm_cortex-a7_uClibc-1.0.14_eabi/linux-ipq806x/fit-qcom-ipq4019-ap.dk07.1-c1.itb /fae/qsdk/arm/spf6.1.1.new/qca-networking-2018-spf-6-1-0_qca_oem.git/qsdk/bin/ipq806x/openwrt-ipq806x-qcom-ipq4019-ap.dk07.1-c1-fit-uImage.itb

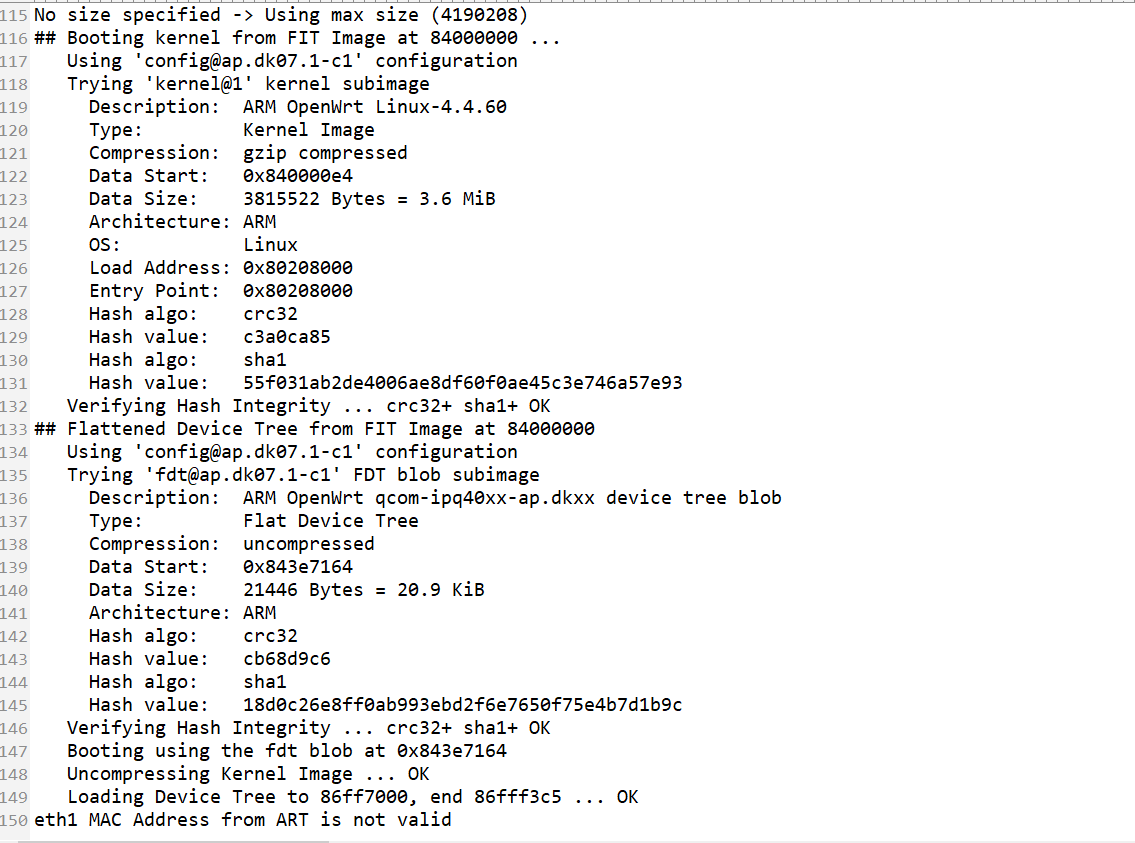

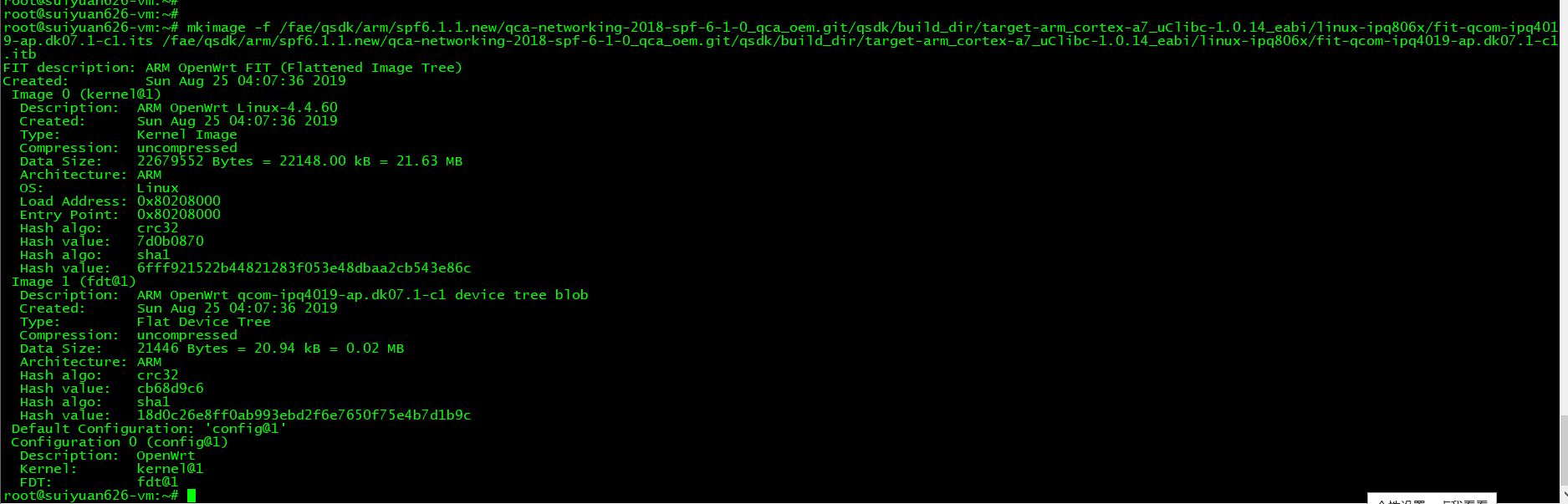

同理通过mkimage 制作FTD文件

mkimage -f /fae/qsdk/arm/spf6.1.1.new/qca-networking-2018-spf-6-1-0_qca_oem.git/qsdk/build_dir/target-arm_cortex-a7_uClibc-1.0.14_eabi/linux-ipq806x/fit-qcom-ipq40xx-ap.dkxx.its /fae/qsdk/arm/spf6.1.1.new/qca-networking-2018-spf-6-1-0_qca_oem.git/qsdk/build_dir/target-arm_cortex-a7_uClibc-1.0.14_eabi/linux-ipq806x/fit-qcom-ipq40xx-ap.dkxx.itb

fit-qcom-ipq40xx-ap.dkxx.itb 用来打包固件

其中

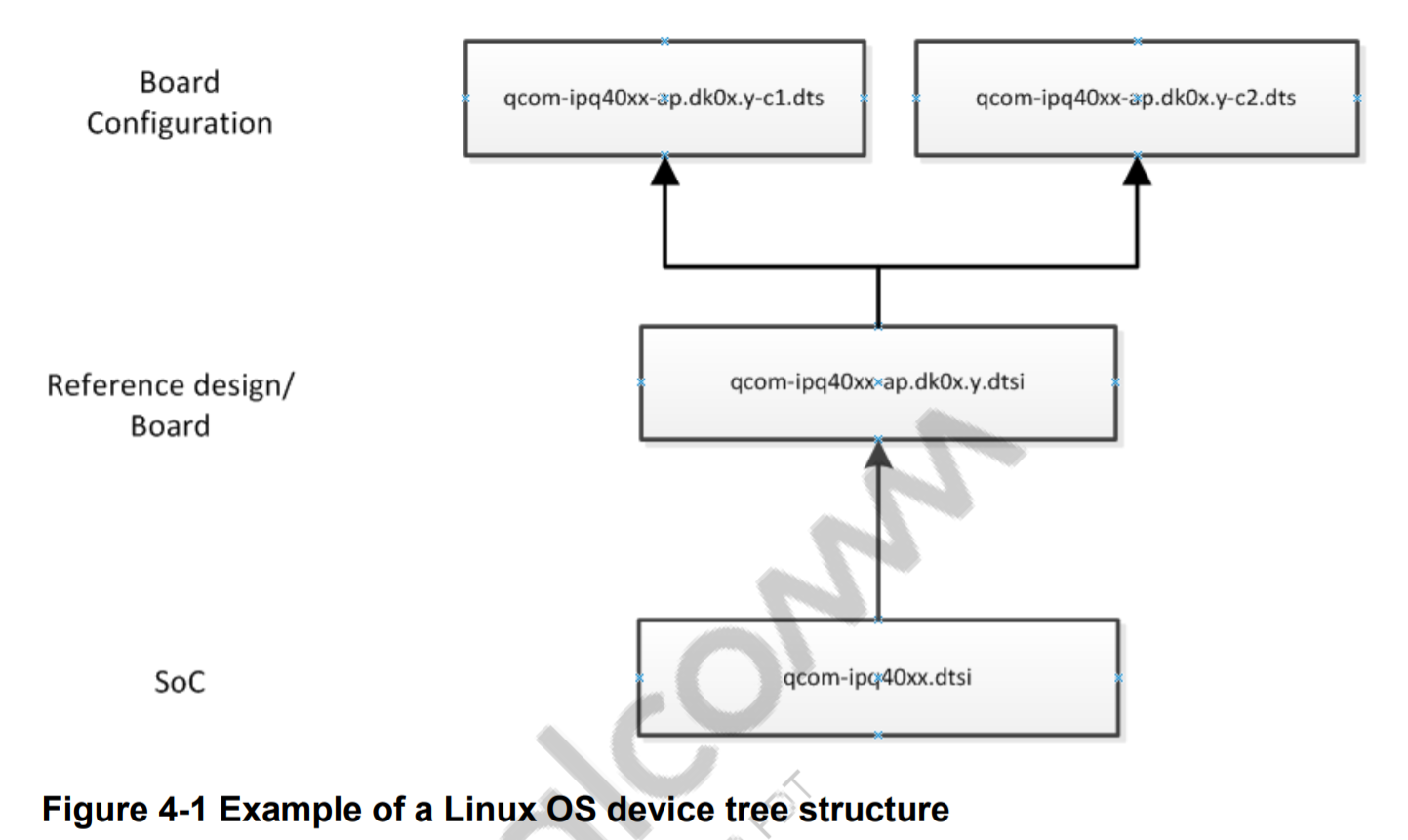

三：DTS说明

那么可以把不变的东西和变化的东西分开来做。不变的逻辑，以少量精确的代码搞定；变化的资源，可以形成一个资源配置文件。基于这种思想，Linux device tree(DTS)便应运而生。所谓DTS，它是一个以 ".dts"结尾的文件，该文件会被编译成dtb文件，uboot会把该文件放置到某特定的内存区域，并把相关参数传给kernel；kernel起来之初，便会去解析该文件，以便拿到板载资源配置。DTS文件中内容框架是一棵树的结构，其由一系列的结点（node）和属性（property）键值对组成，此处不进行具体分析。DTS文件一般放在 "kernel/arch/arm/boot/dts/ " 目录下。

Device tree结构约定

Device tree 常用节点类型

所有device tree节点必须有1个根节点/, 还必须在根节点下有如下2个节点：

1、Cpu节点

2、memory节点 ---ePAPR规范指定了memory是必须的节点,名称也必须是memory。内存节点描述了系统物理内存的信息，如果系统中有多个内存范围，device tree中可能会创建多个内存节点，或者在一个单独的内存节点中通过reg属性指定内存的范围、

3、Chosen节点不代表一个真正的节点，只是传到参数的作用，chosen里的数据也不代表硬件。

4、Cpus节点

必须的节点，不代表真实设备，存放cpu节点的一个容器

5、cpu节点描述具体的硬件执行单元

6、soc节点表示一个系统级的芯片

文档 documentation/devicetree/bindings

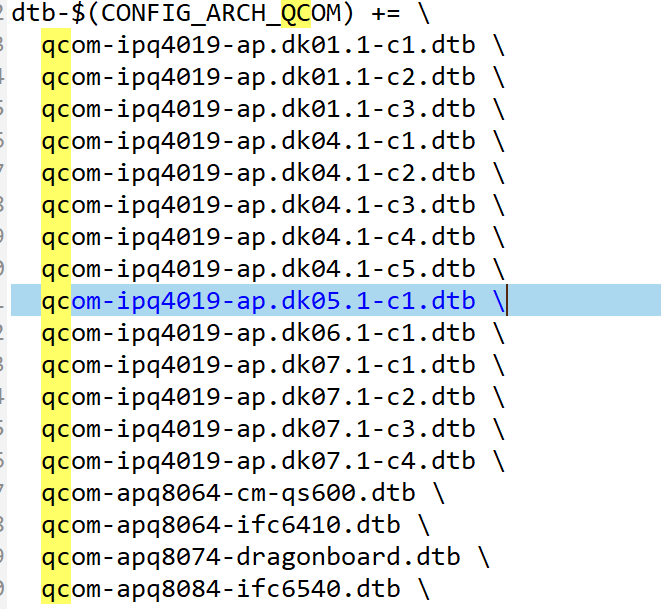

四：DTS文件路径位置
