ARP协议是一个网络层协议，它的出现是为了完成网络层的ip和数据链路层的MAC地址之间的对应关系。

一、ARP协议的报文格式

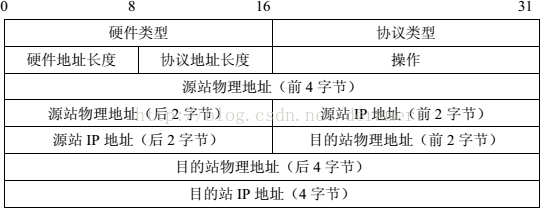

arp的报文格式如下：

1.硬件地址类型:该字段表示物理网络类型，即标识数据链路层使用的是那一种协议，其中0x0001为以太网。

2.协议地址类型：该字段表示网络地址类型，即标识网络层使用的是那一种协议，其中0x0800表示为ip。

3.硬件地址长度：表示源和目的物理地址的长度，单位是字节。

4.协议地址长度：表示源和目的的协议地址的长度，单位是字节。

5.操作：记录该报文的类型，其中1表示ARP请求报文，2表示ARP响应报文。

6.源站的物理地址和目的地址为发送请求报文的主机填写。

7.目的站物理地址在请求报文中为空，目的ip为需要进行转换的ip。在回应报文中，目的地址为，arp请求者的地址。目的ip为请求者的ip.

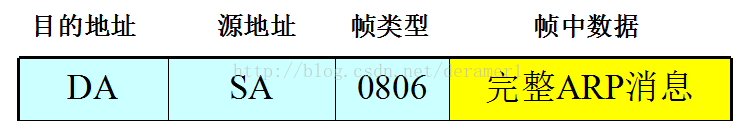

注意：arp报文是直接封装在MAC帧的数据部分，在MAC地址的标识当中注明为0806，具体的帧为下图所示：

二、ARP协议的工作过程

    当需要ip地址和mac地址进行转换的时候，首先，主机会查询自己的arp缓存表，如果自己的arp缓存表中有相应的对应关系，会直接取出对应的MAC地址，填写到MAC帧里面。

     如果arp缓存表中没有该地址映射，主机会在局域网内发MAC地址广播，MAC帧的源MAC为自己，目的MAC为ff-ff-ff-ff-ff-ff。发送的arp报文的的源ip为自己的ip，目的ip为需要进行转换的ip地址，源MAC是自己的mac地址，目的地址为空。当其它主机发现自己的ip地址和arp报文中的目的ip地址相同时，会用单播进行回应，源ip为自己的ip，源MAC为自己的MAC,目的ip和目的MAC为刚才请求arp的MAC。例如：主机a的ip地址为192.168.10.14，MAC地址为00-1e-90-7c-b6-fe,它需要知道192.168.10.15的MAC地址。在ARP请求报文中，源ip，MAC为a主机的ip和mac。目的ip为192.168.10.15，目的MAC为空。该帧为广播帧。在回应报文中，源ip为192.168.10.15，源MAC为192.168.10.15的MAC地址。目的ip，目的MAC为a主机的ip和MAC。该帧为单播帧。同时将a主机的ip和mac记录在自己的ARP缓存当中。

    如果请求的MAC地址不再同一个网段内，那么该请求报文需要跨网端进行查找，这时候，MAC帧的源ip和源mac都是网管的相应地址。通过，网关进行跨网段的查找。arp报文和上面一样。

三、ARP协议的具体报文分析

下面我们通过一个具体的ARP报文来进行分析，帮助我们更深一步掌握ARP报文。

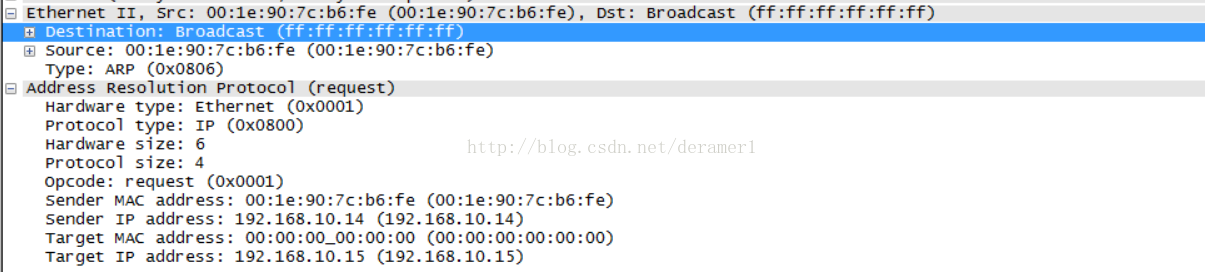

下面是一个ARP请求报文的格式：

可以看到MAC帧的目的MAC为广播地址，源MAC为请求者的MAC地址，协议的类型是0x0806.

在ARP请求报文中，Hardware type 位0x0001位以太帧。Protocal type 为0x0800位i。 Hard size 为6字节 Protocal size 为4 字节。请求类型为 0x0001，为ARP请求报文。

源地址，源ip，目的ip如上所示，可以看见在请求报文中，目的MAC为空。

下面是ARP的响应报文的格式：

前面的都一样，在这里就不说了。MAC帧的地址，变成了单播的地址。同样可以看到源MAC换成了刚才请求的ip的MAC，源ip为刚才请求的ip。目的ip，MAC为刚在请求者的ip和MAC。请求类型变成了0x0002，位ARP响应报文。

以上是我对ARP报文的分析。
