何谓遍历？

        与树的遍历类似，图的遍历指对图中的每一个顶点都访问且仅仅访问一次。

图的遍历特点

        与树的遍历以访问到NULL结点为结束标志不同，由于任意一个图的顶点都可能与其他顶点相邻接，即在访问某个顶点后，沿着某条路径一直搜索下去，有可能会回到原来顶点的位置上，即图的回路有可能会对图的遍历造成影响。为了避免这种影响，搜索中都会设置一个辅助数组记录某个顶点是否已被访问过。

图的遍历方式

        图的遍历方式分为：深度优先搜索与广度优先搜索，由于图的存储结构不同，会导致搜索算法的设计思路略微不同。在此，用深度优先搜索邻接矩阵存储的无向网，以及用广度优先搜索邻接表存储的无向网。顶点的坐标从0开始。

深度优先搜索

过程分析

        对于一个连通图而言，其深度优先搜索过程如下：

1. 选取图中某一个顶点为搜索起点，访问该顶点；
2. 访问该起点的邻接点，并以其邻接点为新的起点，重复上述步骤，直到刚刚访问过的起点不再存在没有被访问过的邻接点；
3. 返回到上一个刚刚被访问过的顶点，紧接着访问其没有被访问过的邻接点；
4. 重复（2）与（3）的步骤，直到所有的顶点都被访问过一遍，搜索结束。

        可见，深度优先搜索类似于树的先序遍历，同样使用递归算法来实现。同时，搜索的顺序结果也是不唯一的。

案例分析：

        如图采用深度优先搜索的遍历顶点顺序如下：

1. 先访问顶点A，紧接着访问顶点A的邻接点B，重复搜索的过程(2)直到访问到顶点I，再也没有邻接点可以访问；
2. 从顶点I回溯到顶点B，发现B依旧有未被访问的邻接点F，访问顶点F；
3. 然后回溯到A，发现A依旧有未被访问过的邻接点C，访问顶点C;
4. 重复搜索的过程(2)直到访问到顶点G,再也没有邻接点可以访问；
5.  回溯到顶点D，发现D依旧有没被访问过的邻接点H，访问H；
6. 所有的顶点都被访问过，搜索结束，搜索顶点的顺序如上图所示。

算法的代码实现

AMGraph数据结构链接：http://t.csdn.cn/7SBwO

//文件名：DFS.h
#pragma once
#include<iostream>
using namespace std;
//实现邻接矩阵的搜索算法
void DFS_AM(AMGraph& G, int v);
//遍历非连通图
void DFS_AMTraverse(AMGraph& G);

//文件名：DFS.cpp
include"DFS.h"
#include"AMGraph.h"//深度遍历搜索遍历邻接矩阵
void DFS_AM(AMGraph& G, int v)
{//由于邻接矩阵查找邻接点过于简单，无需再定义Firstvex与Nextvex//访问v结点，并输出其数据cout << "顶点编号为：" << v << "  顶点数据域：" << G.vexs[v] << endl;//并标记该顶点visited[v] = true;for (int i = 0;i < G.vexnum;i++){//查找与v相互连通的顶点if (G.arcs[v][i] != 0 && !visited[i]){DFS_AM(G, i);}}
}

 测试案例：

//文件名为：text.cpp
#include"DFS.h"
#include"AMGraph.h"int main()
{//创建邻接矩阵AMGraph G;CreateUDN(G);//从下标为0号的顶点开始遍历DFS_AM(G,0);return 0;
}

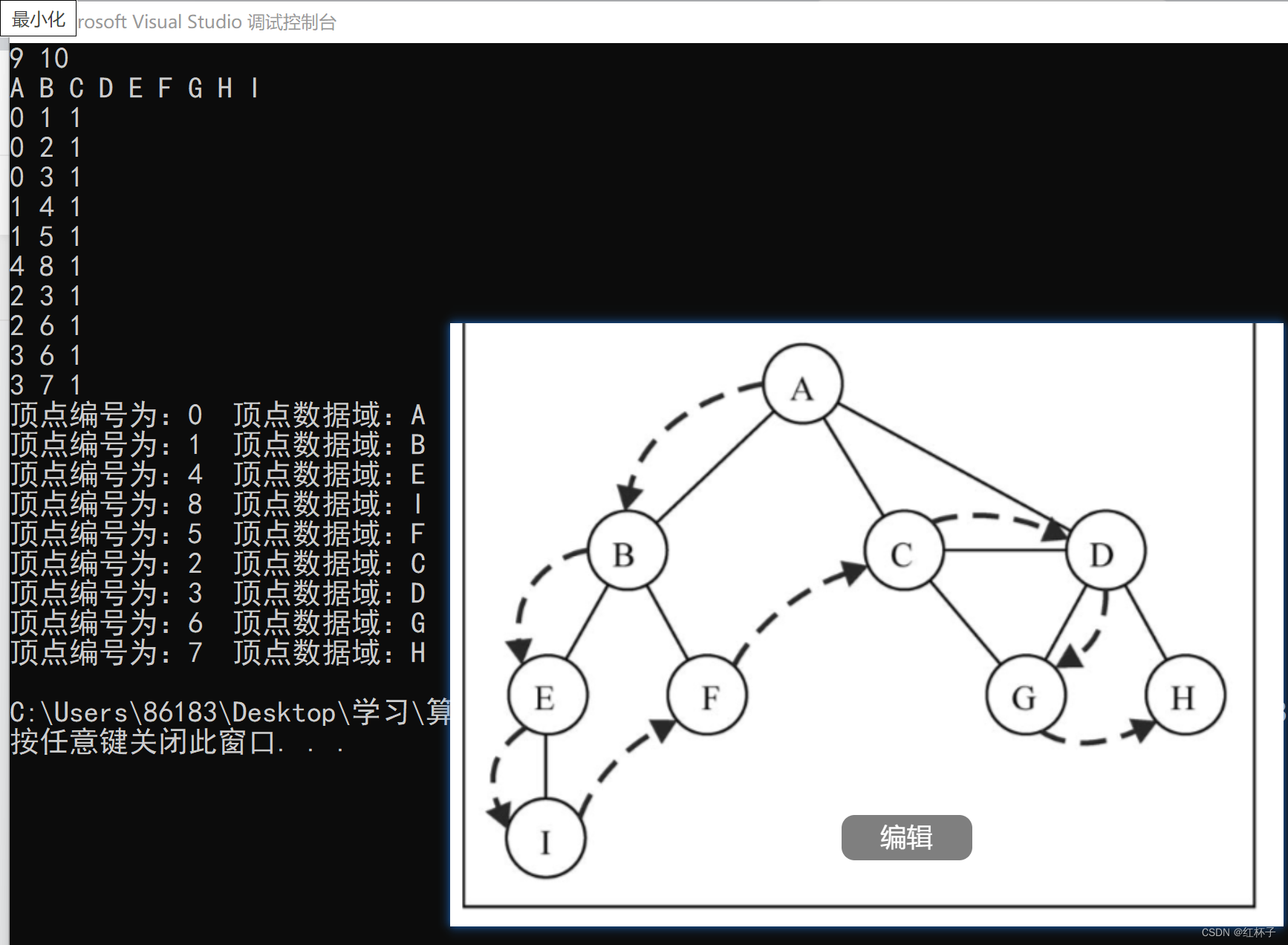

测试结果如下：

遍历非连通图

        只需要对图中的每一个顶点都做一次深度优先搜索即可，添加代码如下：

//文件名为：DFS.cpp
void DFS_AMTraverse(AMGraph& G)
{for (int i = 0;i < G.vexnum;i++){if(!visited[i])DFS_AM(G, i);}
}

算法复杂度分析

        由于遍历邻接矩阵存储的无向图实际就是遍历各个顶点。在邻接矩阵中，访问每一个顶点的所有邻接点都需要扫描n次，对于扫描n个顶点的所有邻接点，扫描总次数为n^2次，因此时间复杂度为O(n^2)；由于搜索过程中，借助了辅助数组visited[n],因此空间复杂度为O(n);很明显，邻接矩阵适合稠密图，否则会判断过多无用的非邻接点。

额外补充

        深度优先搜索邻接表的过程与邻接矩阵类似，通过边来找邻接点，然后对该邻接点做深度优先搜索，直到无边位置。如表的顶点数为n，边数为e，那么时间复杂度为O（n+e）。

广度优先搜索

过程分析

        对于一个连通图而言，其广度优先搜索过程如下：

1. 从图中的某一个顶点v出发，访问v;
2. 紧接着，访问v的所有未曾访问过的邻接点；
3. 然后，访问这些邻接点的所有未曾访问过的邻接点，重复上述过程，要求“先被访问的邻接点的邻接点访问”先于“后被邻接点访问的邻接点访问”，直到所有顶点都被访问。

辅助队列

        细细品味，广度优先搜索与二叉树的层序遍历相似，因此可以借助队列实现上述遍历效果：

1. 先将某个顶点v入队;
2. 紧接着让v出队并访问该顶点，同时将其所有未曾入队的邻接点入队；
3. 依照队列顺序，逐一将队列中的顶点出队并访问，同时还需要将出队顶点未曾入队的邻接点入队；
4. 重复过程(3)，直到队列为空，遍历结束

算法的代码实现

ALGraph数据结构链接：    http://t.csdn.cn/uzDhf

队列部分

//文件名为：ALQue.h
#pragma once
#include<iostream>
using namespace std;/*采用队列辅助实现算法先将第一个顶点入队，当其出队时，将其所有邻接点入队，再继续出队入队直到队列为空
*///队列实现
typedef struct ALQue {//随便给个20把，毕竟设为Mvnum太浪费空间了int Que[20];//存放入队的顶点编号int front, rear;int maxsize;    //队列的最大长度
}ALQue;
//入队、出队(需要弹出元素)、判空、初始化
void ALQueinit(ALQue& Q);
//判断是否为空
bool is_emptys(const ALQue& Q);
//判断是否为满
bool is_full(const ALQue& Q);
//入队
void ALQ_Push(ALQue& Q, const int& v);
//出队
void ALQ_Pop(ALQue& Q, int& w);

//文件名：ALQue.cpp
#include"ALQue.h"
#include"ALGraph.h"
//队列函数实现
//初始化
void ALQueinit(ALQue& Q)
{Q.maxsize = Mvnum;Q.front = Q.rear = 0;
}
//判断是否为空
bool is_emptys(const ALQue& Q)
{if (Q.front == Q.rear)return true;elsereturn false;
}
//判断是否为满
bool is_full(const ALQue& Q)
{if ((Q.rear + 1) % Q.maxsize == Q.front){cout << "队列已满" << endl;return true;}elsereturn false;
}
//入队,无需返回值
void ALQ_Push(ALQue& Q, const int& v)
{//v为下标if (is_full(Q)){return;}Q.Que[Q.rear] = v;Q.rear = (Q.rear + 1) % Q.maxsize;
}
//出队
void ALQ_Pop(ALQue& Q, int& w)
{if (is_emptys(Q)){return;}Q.rear--;w = Q.Que[Q.rear];
}
//队列函数实现

广度搜索部分

//文件名为：BFS.h
#include"ALGraph.h"
#include"ALQue.h"
/*算法核心思想：对于连通图而言，先访问第一个顶点，再访问该顶点的所有邻接点，再访问该顶点所有邻接点的所有邻接点，如此循环重复，直到所有的顶点都被遍历
*///广度优先搜索
void BFS_AL(const ALGraph& G, const int v);//遍历非连通图
void BFS_ALTraverse(const ALGraph& G);

//文件名：BFS.cpp
#include"BFS.h"
//广度优先搜索
void BFS_AL(const ALGraph& G,const int v)
{ALQue Q;//创建队列ALQueinit(Q);//访问该顶点并输出其数据域visited[v] = true;//先将顶点v入队,并且将入队视为已被访问的标志ALQ_Push(Q, v);while (!is_emptys(Q)){int u;  //存储顶点编号ALQ_Pop(Q, u);//出队,并将与u相互邻接的顶点入队cout << "顶点编号为：" << u << " 其数据域：" << G.vertices[u].data << endl;//除非查找过程的代码量巨大，否则两个查找函数就显得有点多余//for (w = FirstAdject(G, u);w >= 0;w = NextAdject(G, u, w));ArcNode* p = G.vertices[u].fisrtarc;while (p){//当u的邻接点的还没有入队时，则将其入队if (!visited[p->adjvex]){ALQ_Push(Q, p->adjvex);visited[p->adjvex] = true;}p = p->nextarc;}}
}//遍历非连通图
void BFS_ALTraverse(const ALGraph& G)
{//最坏的情况是所有的顶点的不连通，因此下标需要从0开始for (int i = 0;i < G.vexnum;i++){if(!visited[i])BFS_AL(G, i);}
}

测试案例：

//文件名：test.cpp
#include"BFS.h"int main()
{ALGraph G;CreateUDNal(G);BFS_AL(G, 0);DelUDNal(G);return 0;
}

测试结果：

非连通图的代码实现

         只需要对每一个顶点都做一次广度优先搜索。

//文件名为：BFS.cpp//遍历非连通图
void BFS_ALTraverse(const ALGraph& G)
{//最坏的情况是所有的顶点的不连通，因此下标需要从0开始for (int i = 0;i < G.vexnum;i++){if(!visited[i])BFS_AL(G, i);}
}

算法复杂度分析

        广度优先所搜的本质同样是将每一个顶点都访问一边。对于邻接表的访问而言，需要先依次访问表头结点表中的n个顶点，紧接着访问每一个顶点所在单链表的边，总共有e条边，则访问的边数为2e次（无向网而言），故时间复杂度为O(n+2e)。同时，由于辅助数组的使用，故空间复杂度为O(n);可见，邻接表比较适合稀疏图，算法的复杂度与图的存储结构有关。
