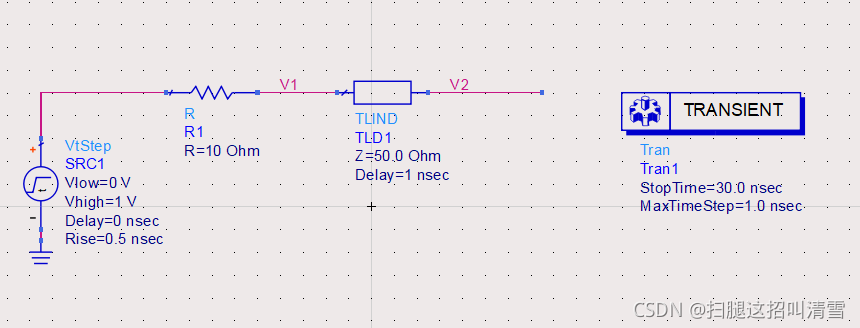

通过前面对高速信号反射的学习，我们已经从理论上搞清了信号的反射，下面就借助高速信号仿真工具来看一下信号的反射。下图为典型的型号反弹图仿真电路。

R1为信号源内阻，TLIN为理想传输线模型，V1为近端测试点，V2为远端测试点。

        仿真得到的时间与测点的波形如下：在经过1ns，信号到达源端，远端的幅度为

                                                1.66v=1 * ( 50 / 60) * 2

从仿真的波形可以看出幅度也是近似为1.66v，这样也就验证了我们的理论分析。
