一、实验名称：滤波器的仿真设计
二、实验要求：
- 掌握分立元件LC低通滤波器的设计；
- 掌握滤波器设计向导设计滤波器；
- 掌握微带线低通滤波器的设计仿真；
- 掌握平行耦合微带线带通滤波器的设计与优化仿真。
三、实验内容：
1. 分立元件LC低通滤波器

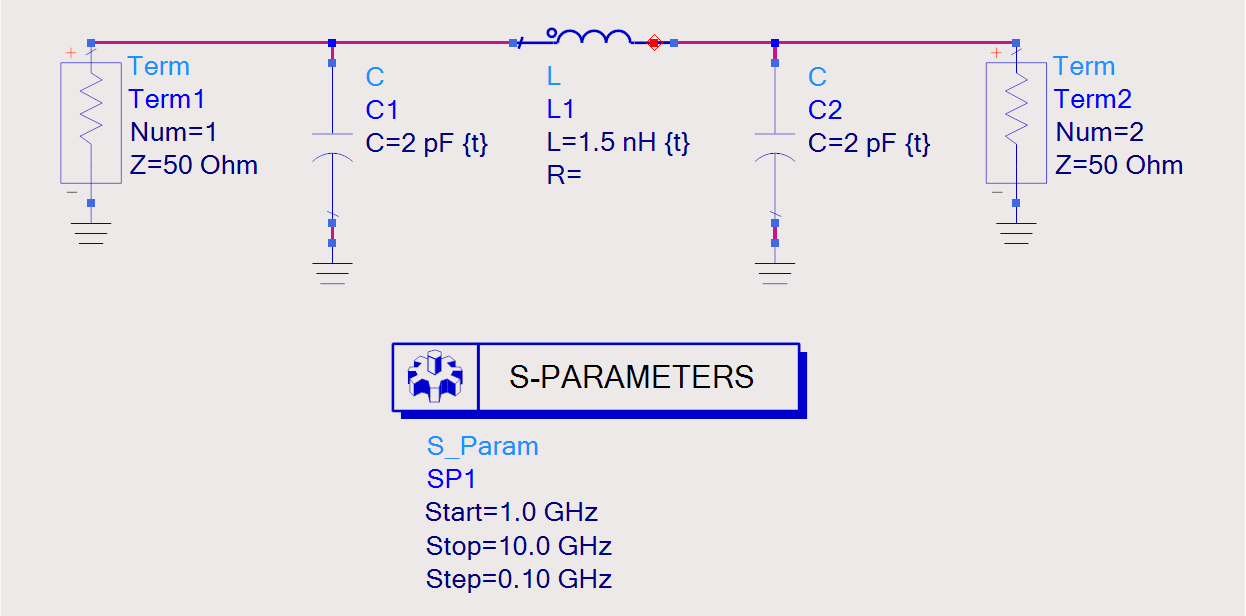

1.1 设计步骤及原理图

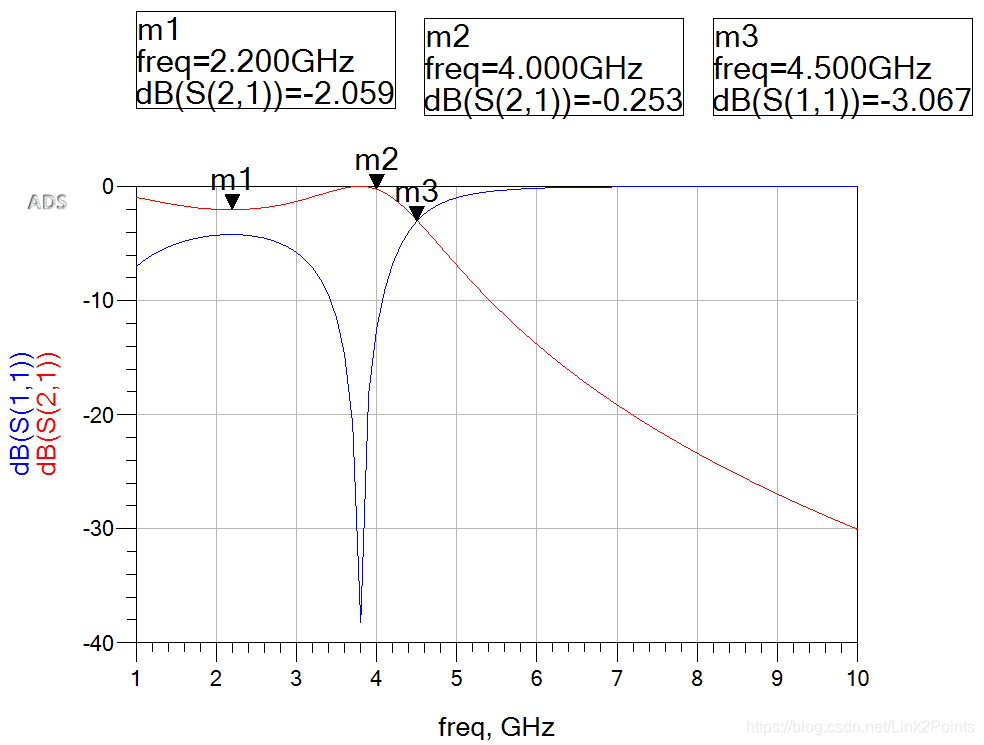

仿真后可得到当前2.2GHz和4GHz时的衰减结果，以及衰减3dB时的频率为4.5GHz：

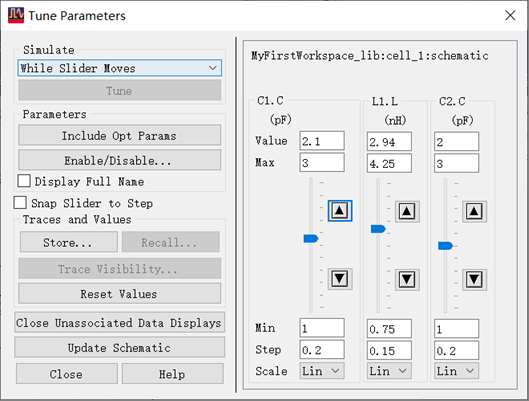

对电容和电感进行调谐：
1.2 仿真结果
此时2.2GHz的衰减低于0.2dB，4GHz的衰减高于10dB。由图一m3点和图二m4点可观察出，
