前言
先进设计系统 Advanced Design system（ADS）Agilent Technologies 是领先的电子设计自动化软件，适用于射频、微波和信号完整性应用。
本文将记录，在使用ADS仿真后，根据数据作图，同时会记录一些绘图技巧。
原理图

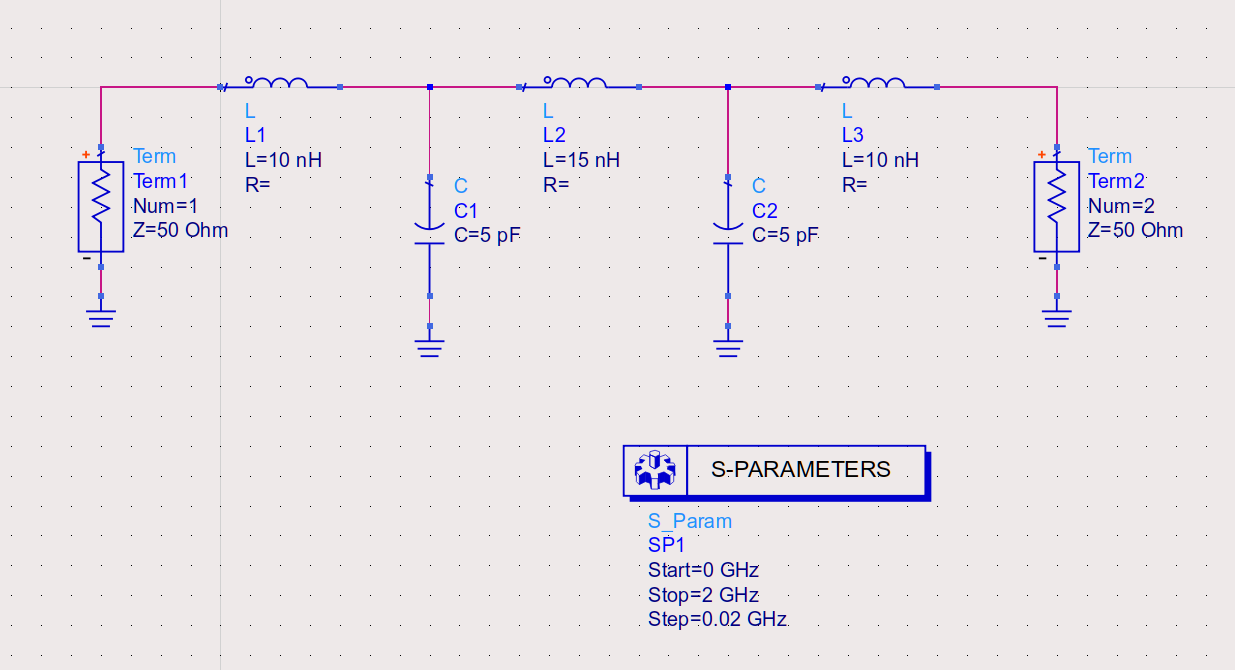

以一个简单的低通滤波器举例，绘制原理图。

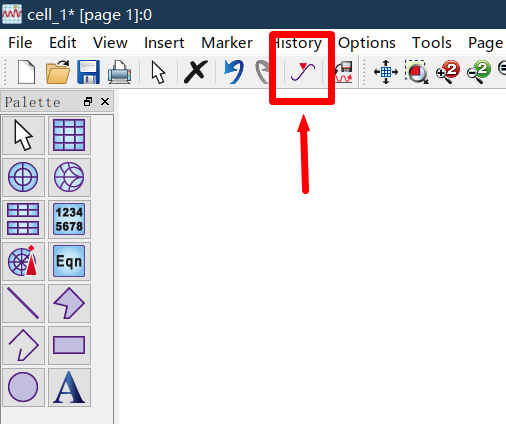

点击仿真，软件会自动计算S参数。
基本操作

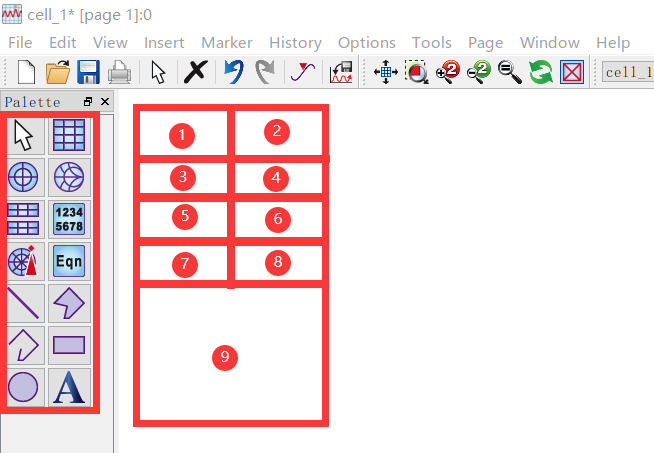

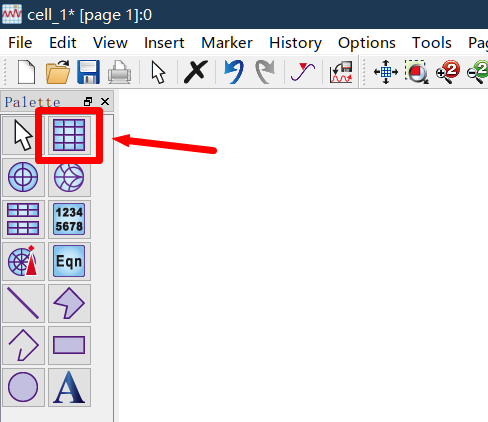

在弹出的新窗口中，左边部分，是基本操作面板。
- 鼠标指针。

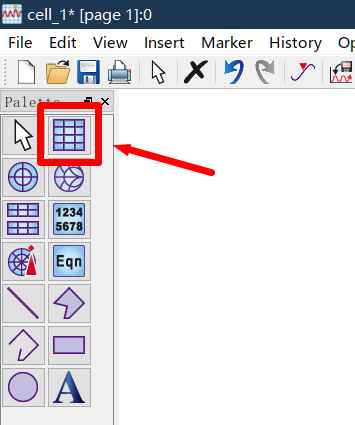

- 绘制直角坐标图。
- 绘制极坐标图。
- 绘制Smith图。
- 绘制堆叠的矩形数据。
- 绘制数据表。
- 绘制天线方向图。

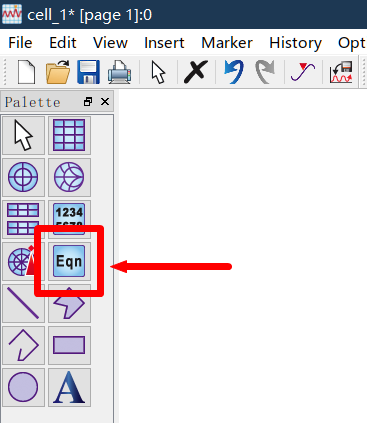

- 插入函数表达式。
- 绘制各种图形和插入文字。
基本绘图
绘制图形
点击绘制直角坐标图，绘制曲线。

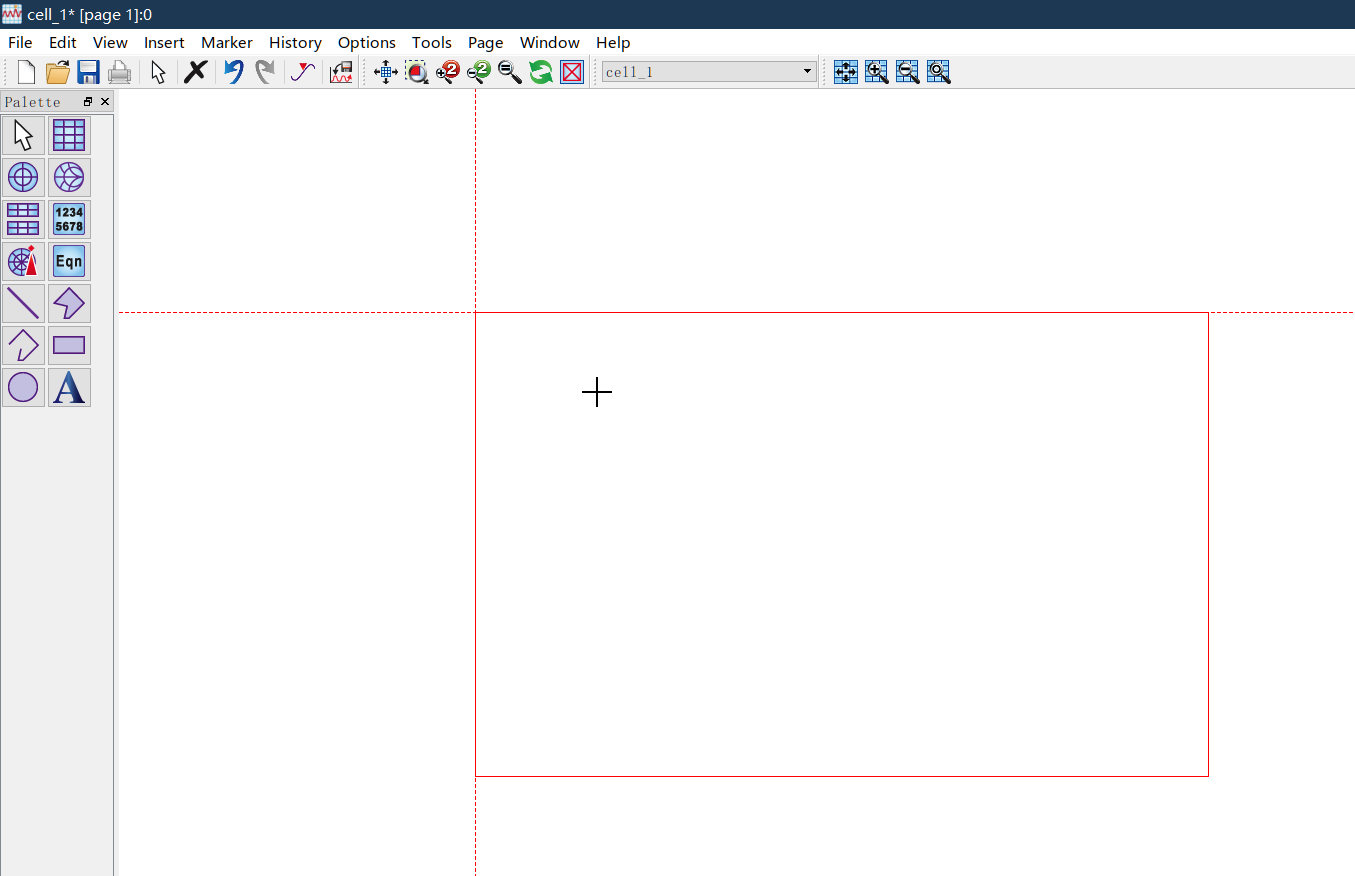

会出现一个红色的框，移动鼠标到需要绘制的地方。

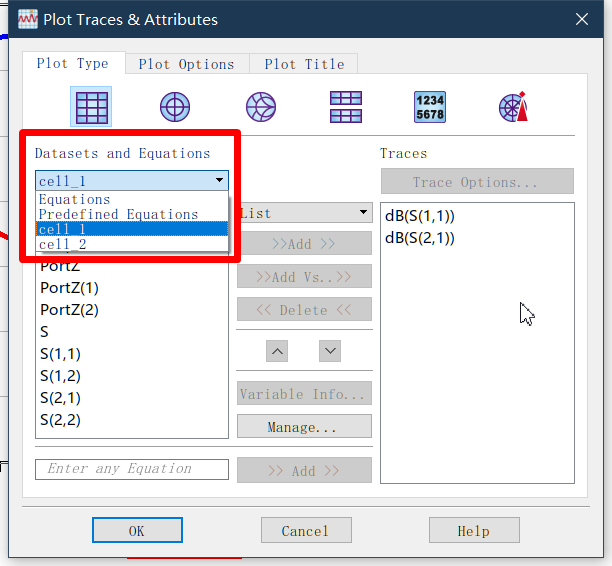

选择数据来源，这里可以选择从函数引入，从每一个原理图中引入，这里选择当前原理图。

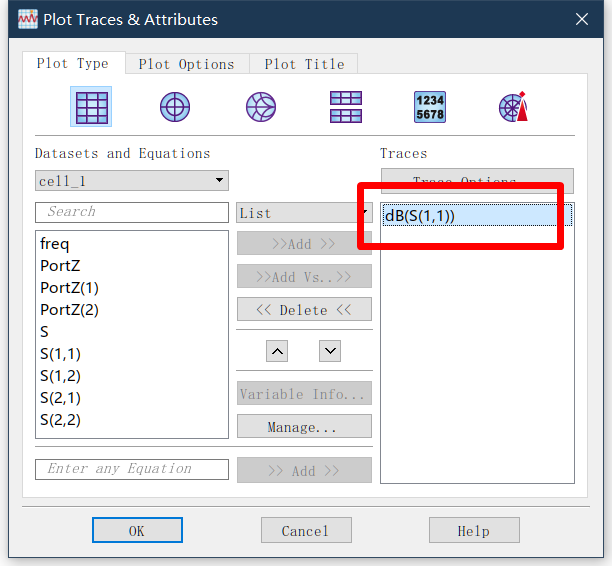

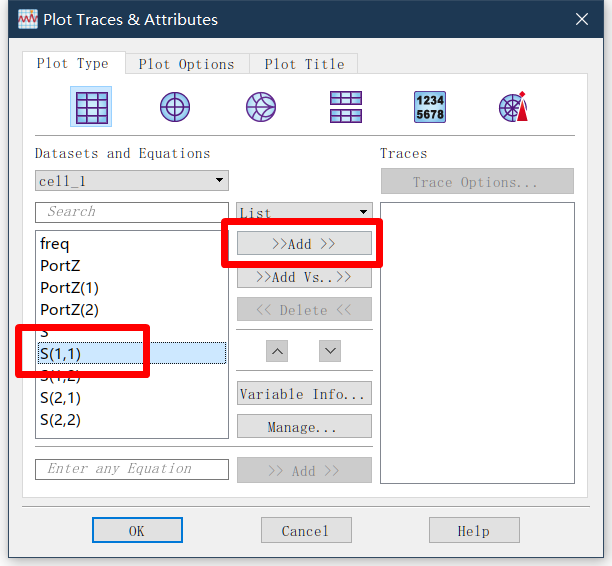

点击鼠标左键确定后，选择需要绘制的参数。选择S11参数，点击Add。

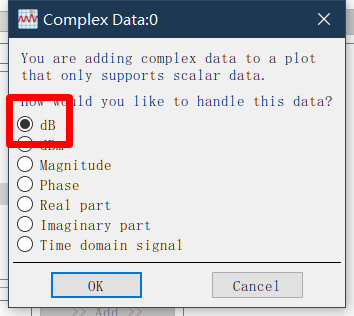

在弹出的窗口中，选择单位为dB，点击OK确定。
就出现了S11参数。

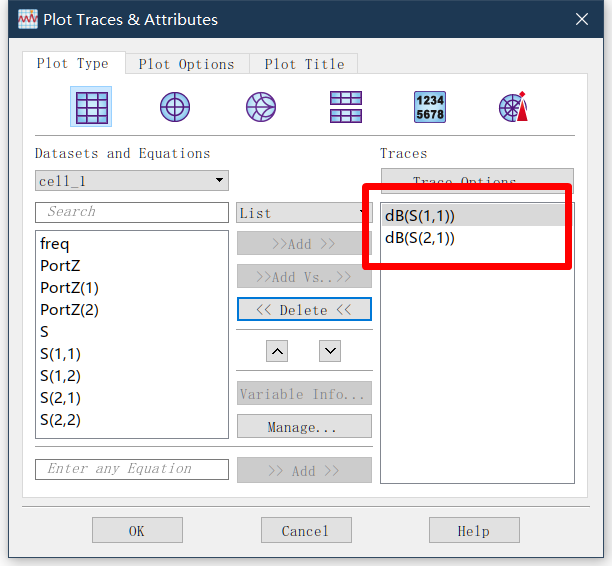

同样的方法添加S21参数。点击OK确定。

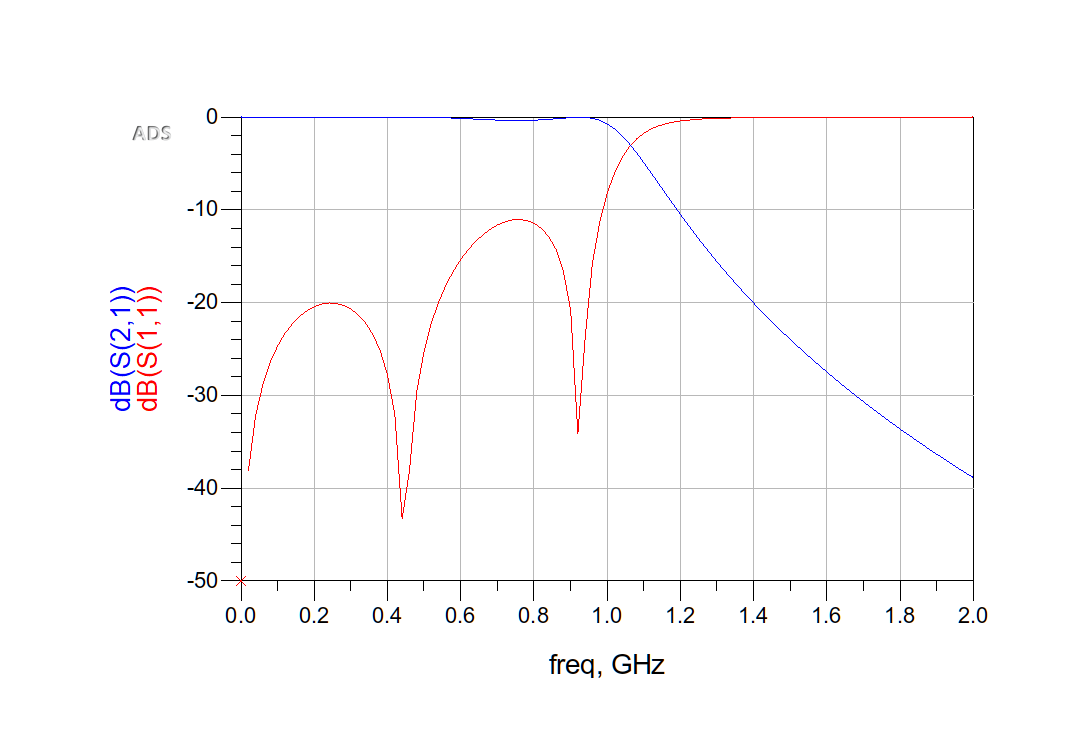

在一张图里，就出现了两条曲线。

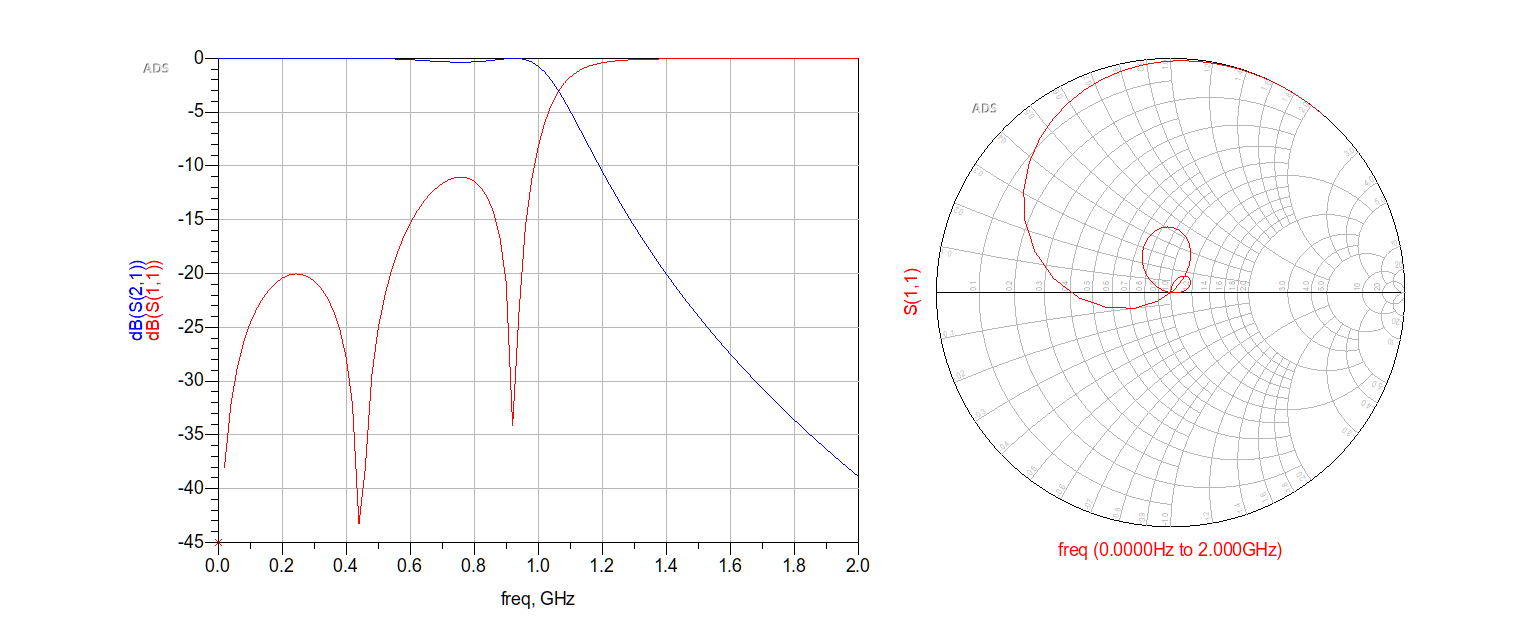

同样地，可以在同一个窗口里添加Smith图。
修改图形

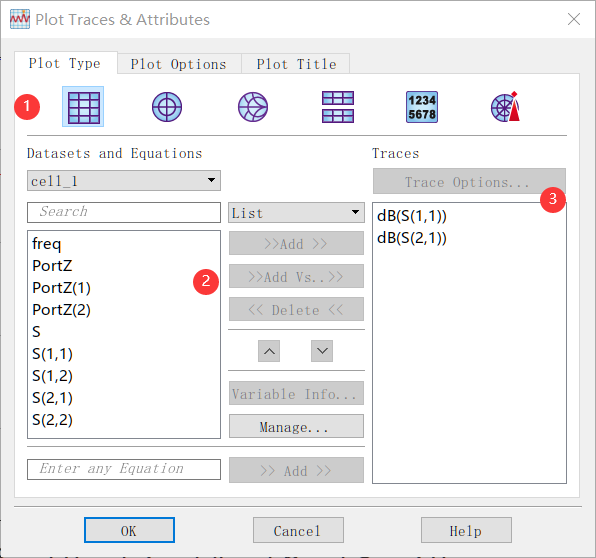

双击图形，可以修改显示。在第一个选项卡Plot Type中，可以修改的有以下几种：
- 图形类型，例如直角坐标，极坐标等。
- 绘制的参数，可以添加或删除参数，例如可以再添加一个S12参数。
- 对曲线进行修改，例如颜色，粗细，单位类型等。

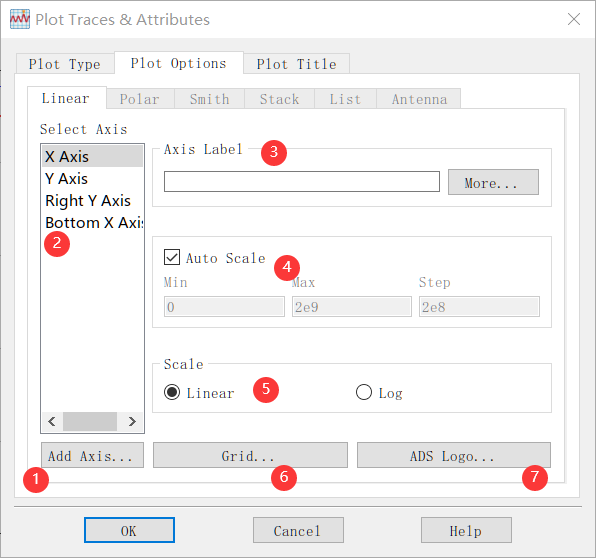

在第二个选项卡Plot Type中，可以修改的有以下几种：
- 可以添加一个新的坐标轴。
- 选择某一条坐标轴进行对应的修改。
- 设置当前选中的坐标轴的标题，默认显示参数类型和单位。
- 设置当前选中的坐标轴的数据范围。
- 设置当前选中的坐标轴的数据显示方式，有线性坐标和对数坐标两种。
- 设置当前选中的坐标轴的网格样式，例如颜色，粗细，类型。
- 设置ADS的logo显示方式。

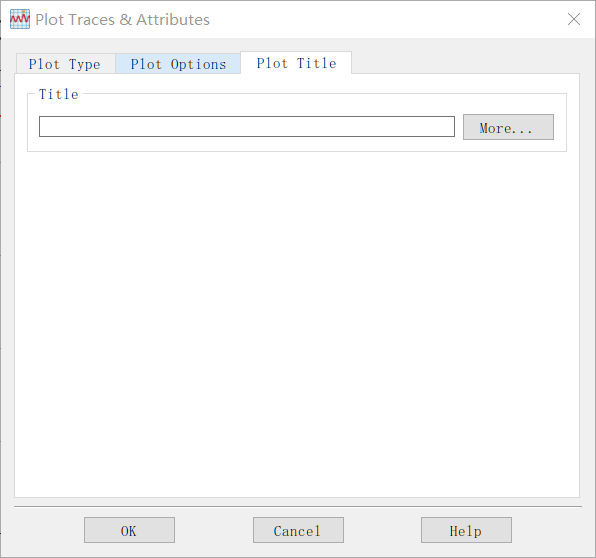

最后一个选项卡Plot Title中，可以修改的只有整个图形的大标题。
修改曲线
ADS默认的曲线样式比较细，我们可以对它进行修改，同时也可以修改其他样式例如颜色。在上一节提到的Plot Type窗口中，或者直接双击曲线，就可以修改样式。

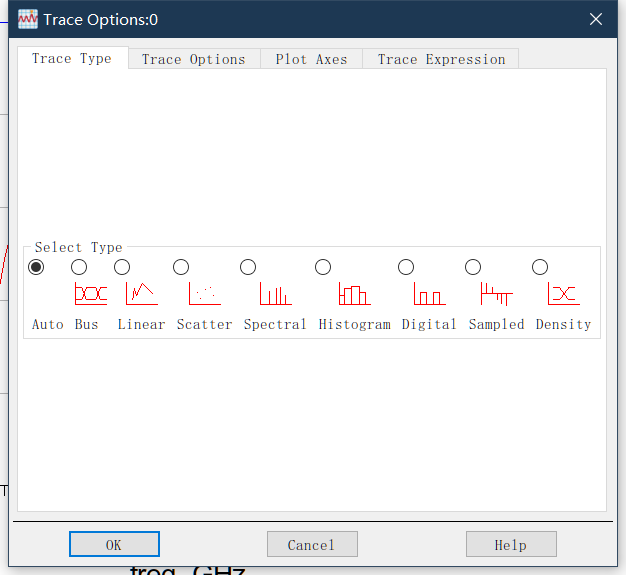

在第一个选项卡Trace Type中，可以修改的是曲线的类型，例如散点图，条形图等。

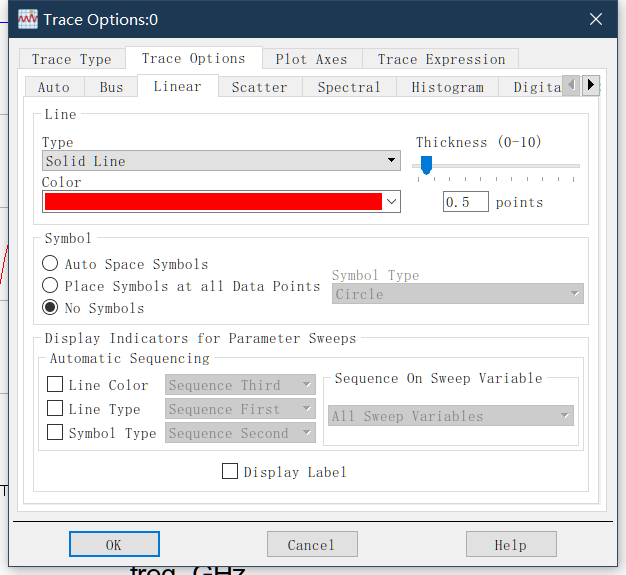

在第二个选项卡Trace Options中，能修改的就非常多了，这里一般修改Linear选项卡，能修改曲线类型，颜色，和粗细。

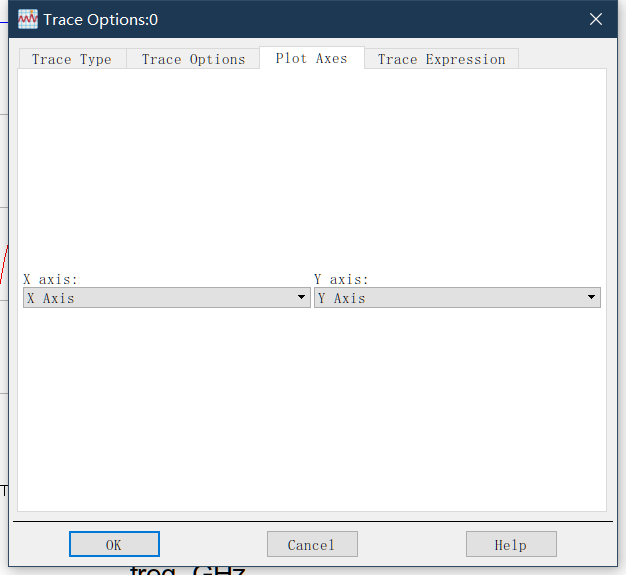

第三个选项卡Plot Axes可以修改坐标轴的类型。

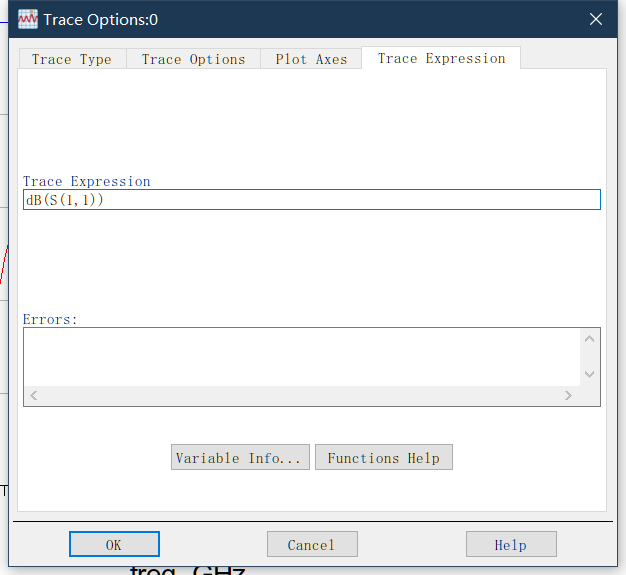

最后一个选项卡Trace Expression可以修改曲线的表达式。
函数绘图
函数表达式
有些时候，默认给出的参数并不能满足我们的需求，我们需要用函数求得我们需要的参数。在左边，添加一个函数表达式。

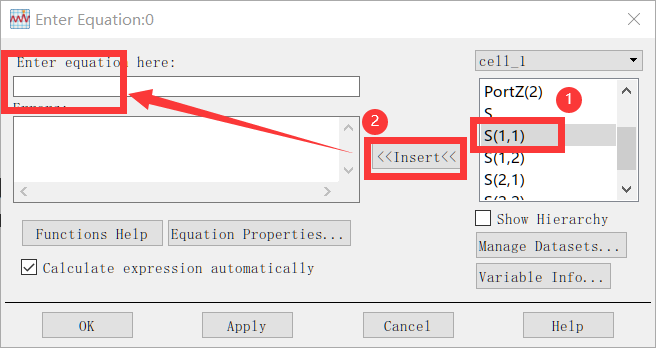

在右边的参数选择窗口中选择参数，点击Insert，可以传递到左边的编辑窗口。

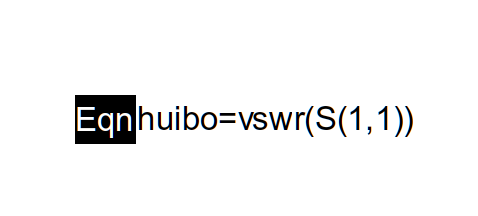

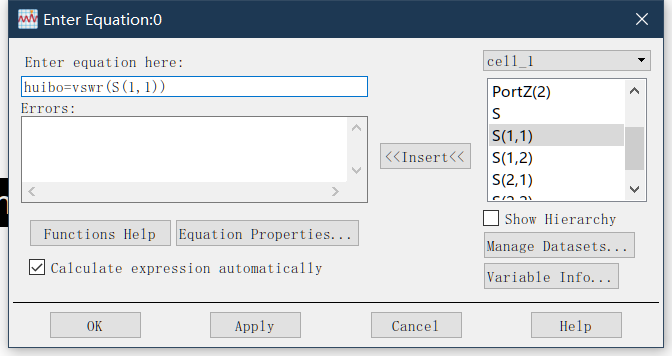

输入驻波比函数，点击OK确定。
在窗口中会添加函数表达式，当表达式是正确时，颜色是黑色的。
当函数表达式变成了红色，就应该去检查错误了。例如这里我多打了一个字母"q"。
绘制图形
和正常的绘图一样，添加一个直角坐标绘图。

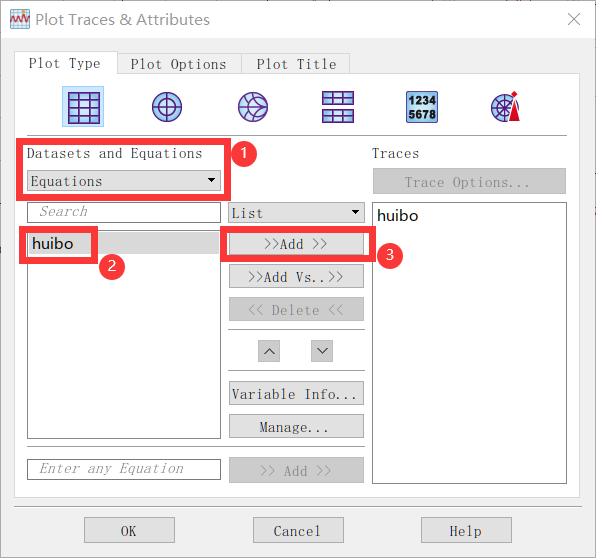

在确定绘图位置后，在弹出的窗口中选择通过等式Equations绘制，选择刚刚添加的"huibo"，添加，然后点击OK确认。

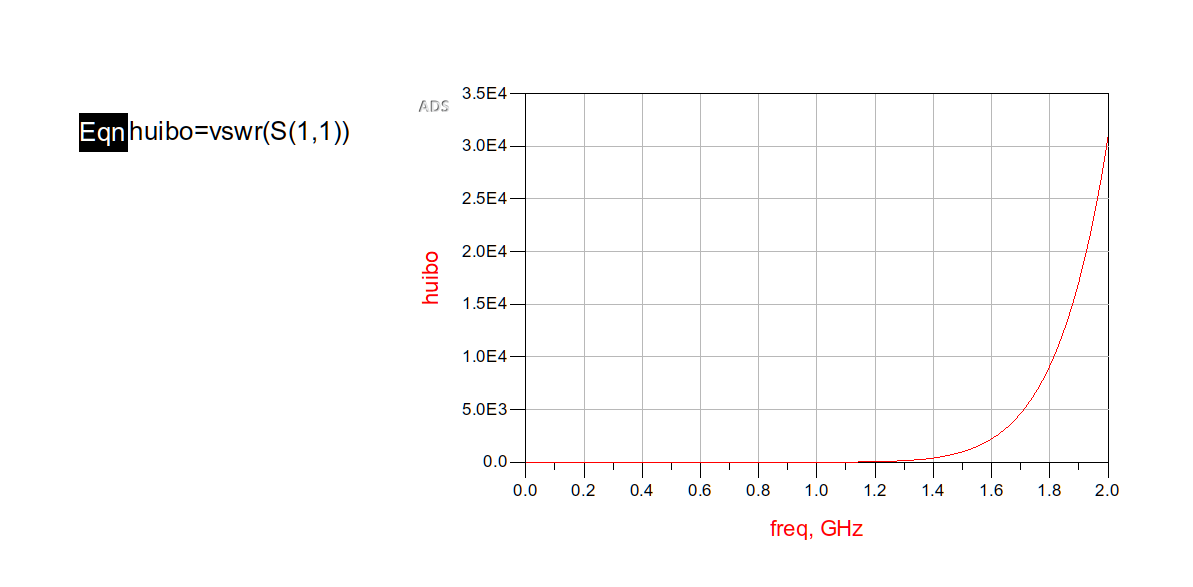

这样就能得到曲线了。
添加标记
单点标记

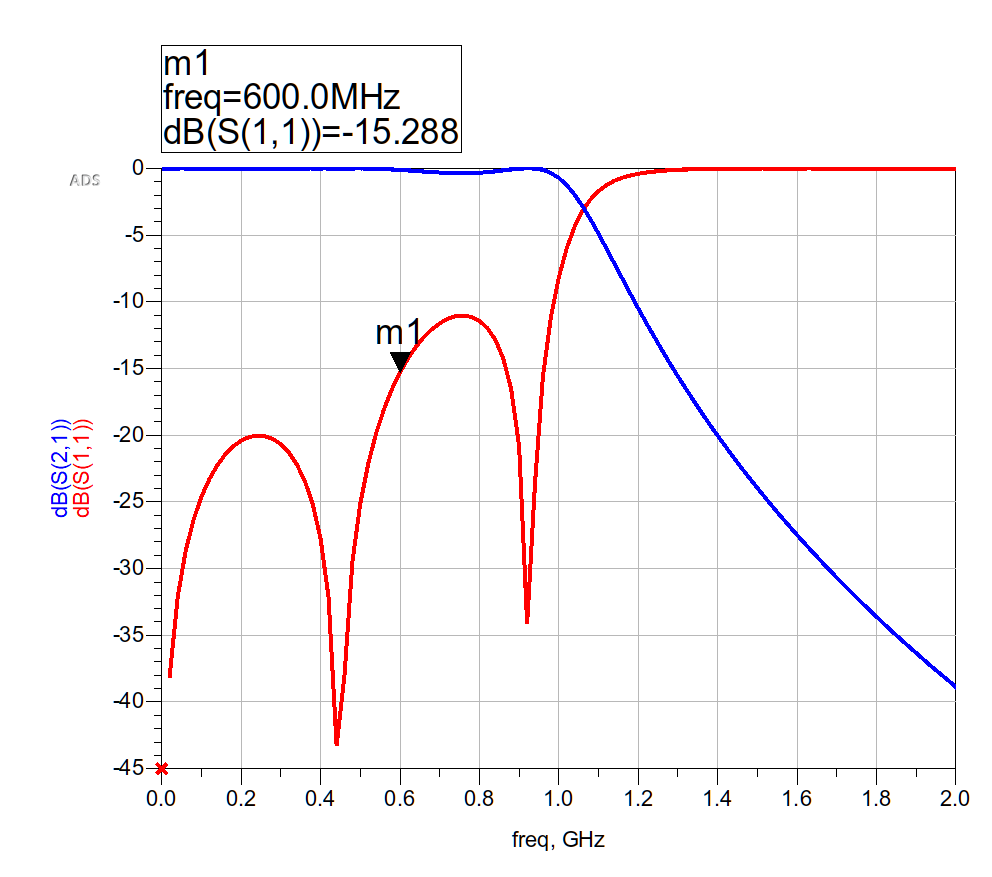

如何通过曲线得到在某一个点上对应的数据呢？我们可以添加一个Marker标记。选择添加一个Marker。
将它放在对应的曲线上，就能得到数据点了。
修改标记

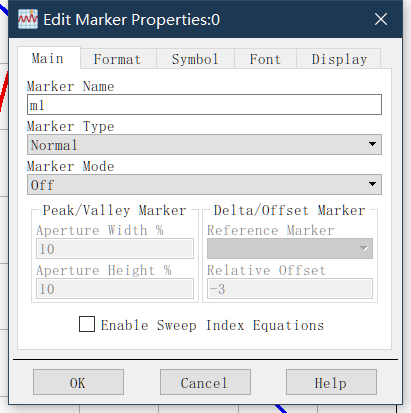

和前面修改曲线一样，也可以对标记的样式进行修改，双击标记点即可。在第一个选项卡中可以修改名字，类型，模式等。

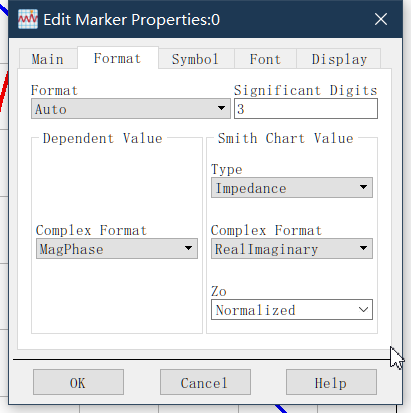

在第二个选项卡中，可以设置显示类型，例如二进制，八进制。可以设置取值类型，例如幅度，相位，实部，虚部等。

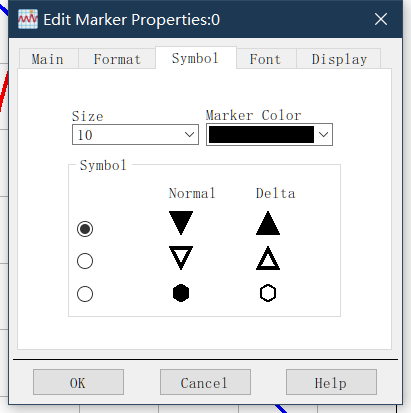

第三个选项卡中，可以设置标记的图案，大小，颜色等。

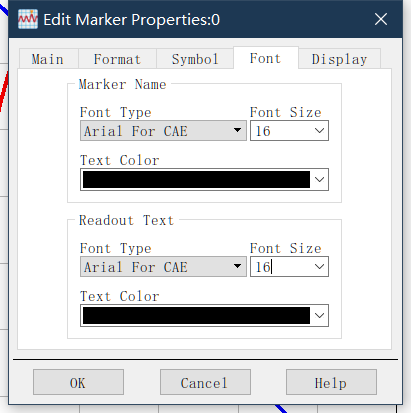

第四个选项卡中，可以设置字体，颜色，大小。

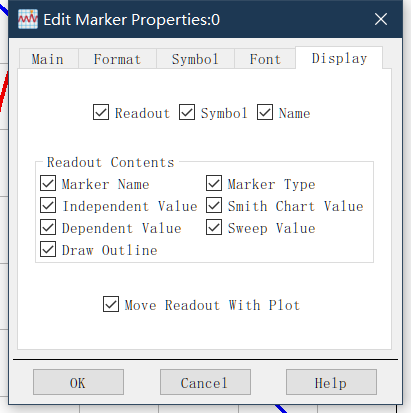

最后一个选项，可以修改最终要显示的参数。
其他标记

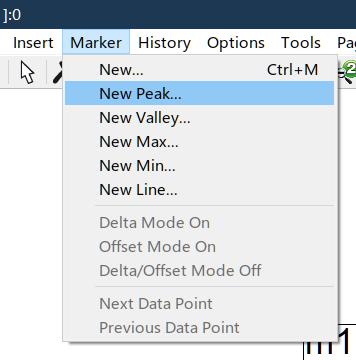

在有些情况下，单点标记并不够用，我们可以添加其他类型的标记。选择菜单栏中的Marker，可以添加多种类型的标记。从上到下依次是，单点，峰值，谷值，最大值，最小值，线。

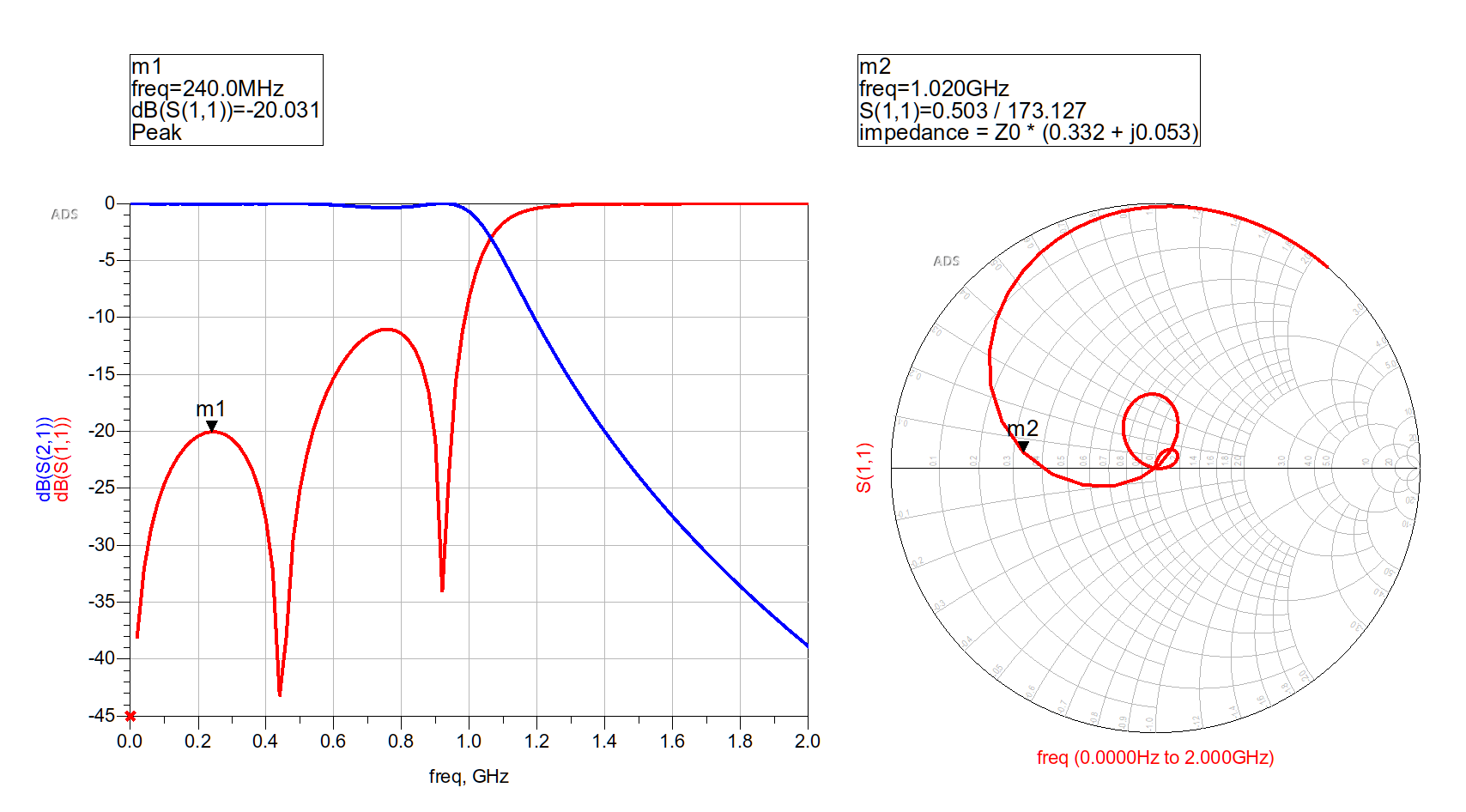

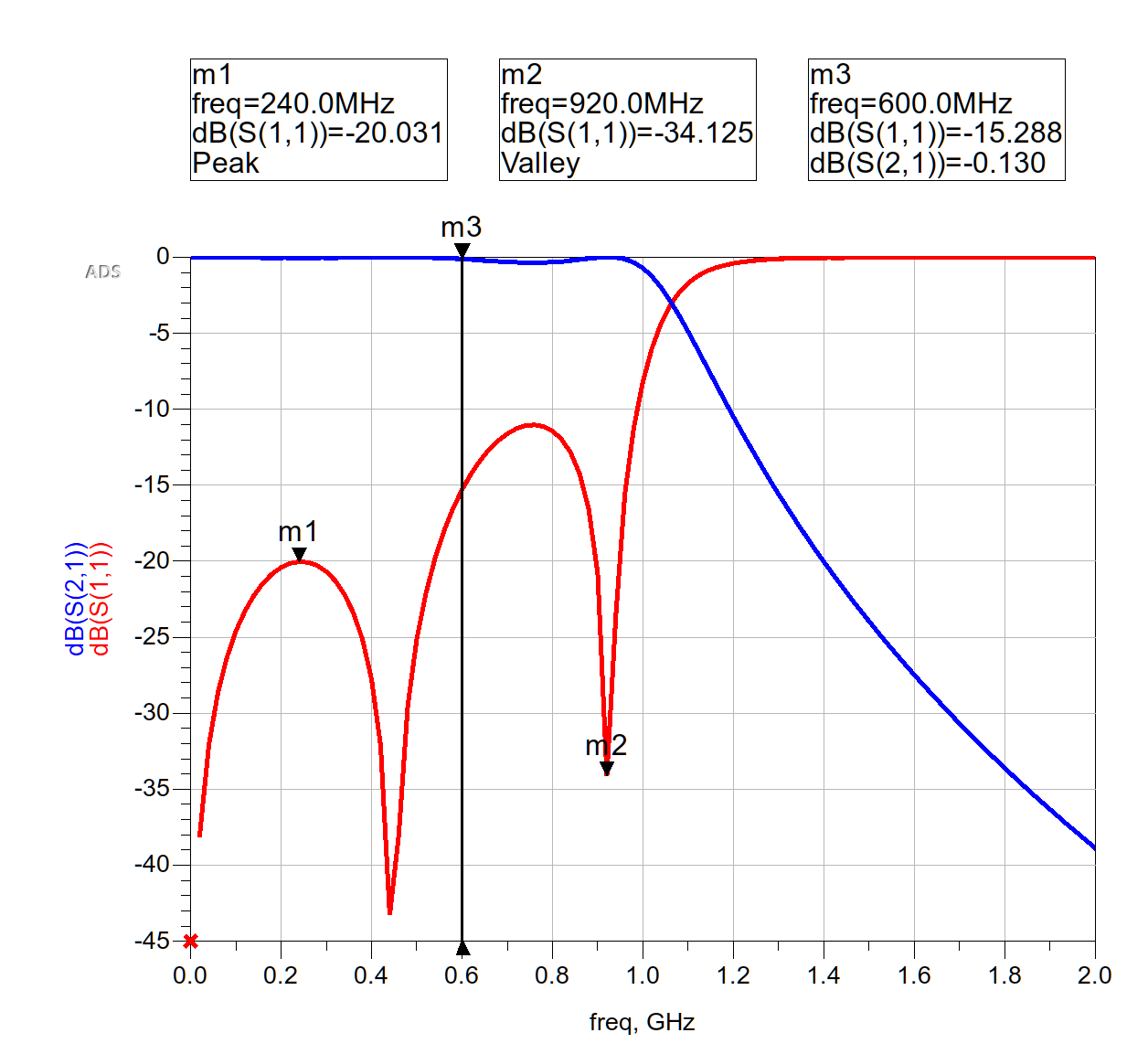

下图演示了添加峰值，谷值，线性三种类型的标记的效果。
标记联动
当我们存在多个图表，它们的X轴是一样的（例如都是频率），它们上面都有Marker标记，我们如何做到，图表1上的标记移动了，图表2上的标记也跟着移动呢？也就是说，我们想看同时看到同一频率下不同的参数。

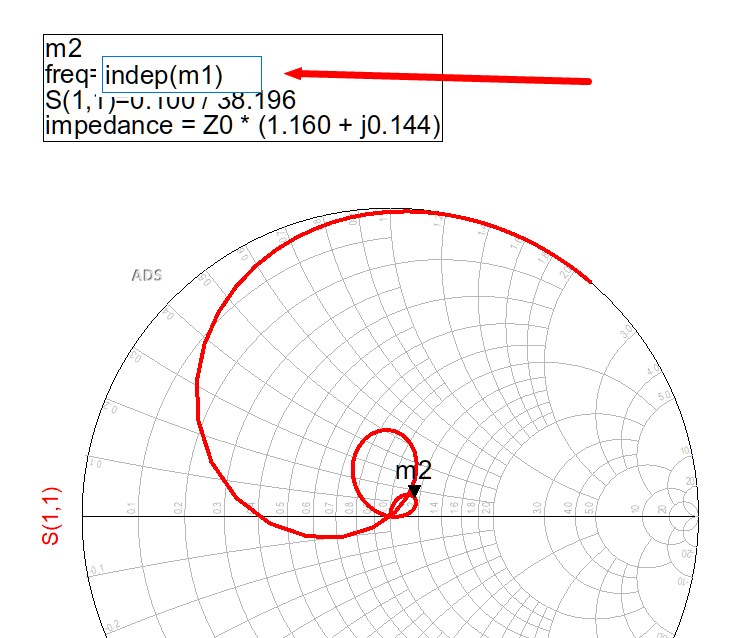

我们只需要对m2的参数进行修改。双击参数，将m2的X轴的值改成"indep(m1)"。
这样，它们的参数就联动了。当移动其中一个Marker到另一个频率时，另一个Marker也会自动到那个频率上去。
