一、实验名称：匹配电路的设计与仿真
二、实验要求：
- 熟悉ADS软件中的Smith Chart Utility Tool工具和LineCalc工具的使用；
- 用分立电容电感元件实现阻抗匹配；
- 用微带单分支短截线实现阻抗匹配；
- 用微带双分支短截线实现阻抗匹配。
三、实验内容：
1. 分立电容电感元件匹配电路仿真
1.1 设计步骤及原理图

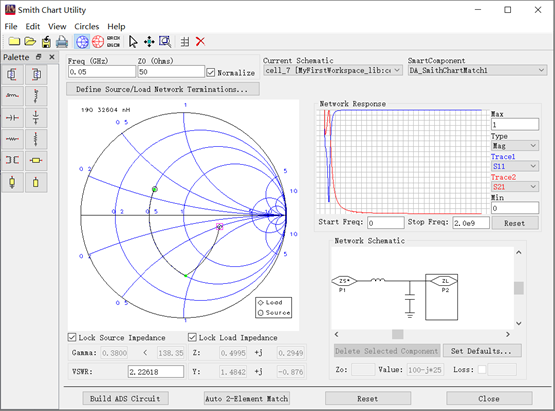

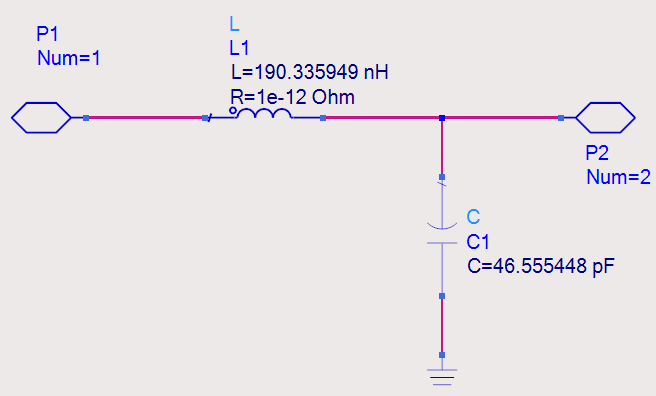

设计L型匹配电路
并联电容：沿电导圆向下移动至匹配点相同的电阻圆上；串联电感：沿电阻圆向上移动。

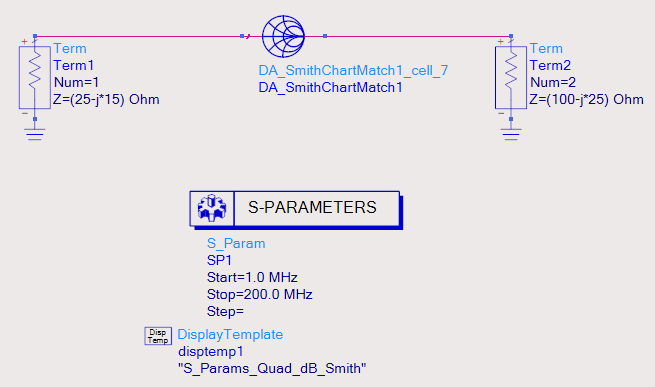

设计图
1.2 仿真结果

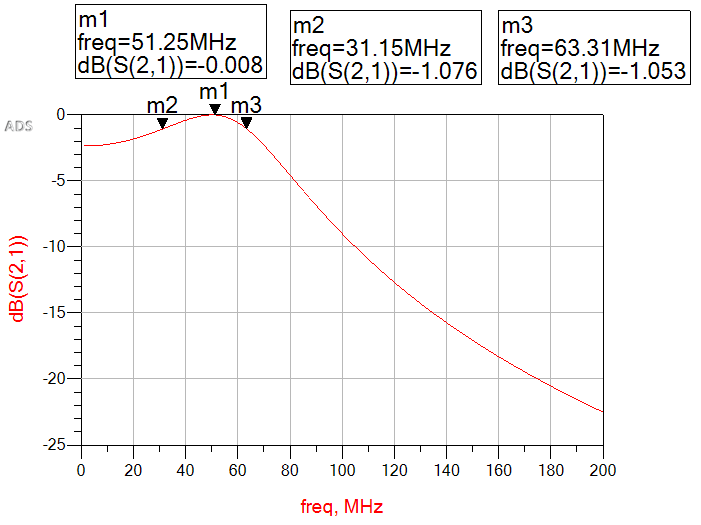

50MHz时衰减趋于0说明匹配。
2. 微带单分支短截线匹配电路仿真

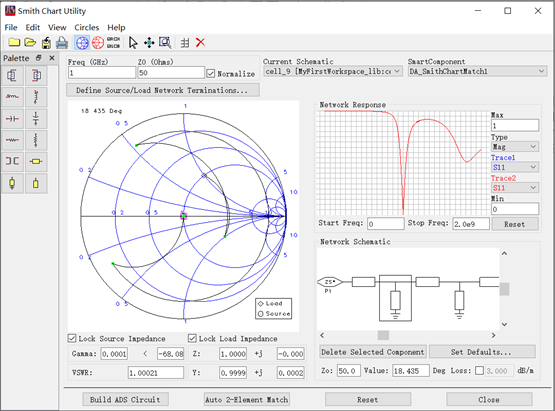

2.1 设计步骤及原理图

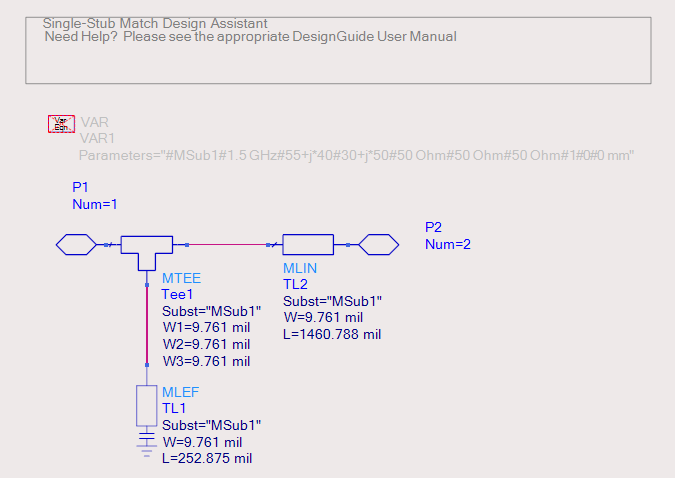

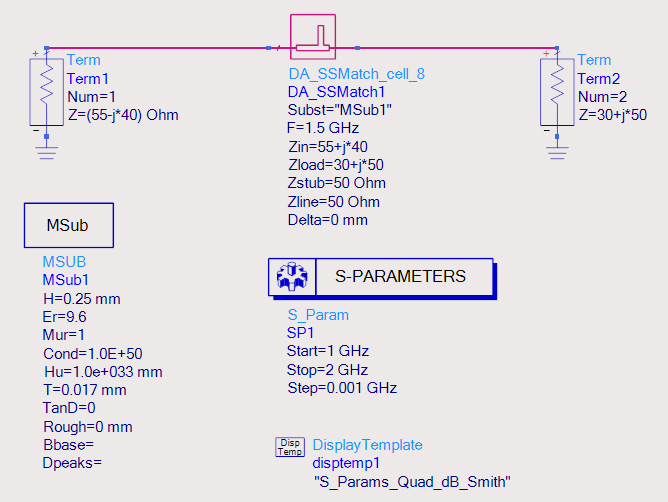

设计原理图

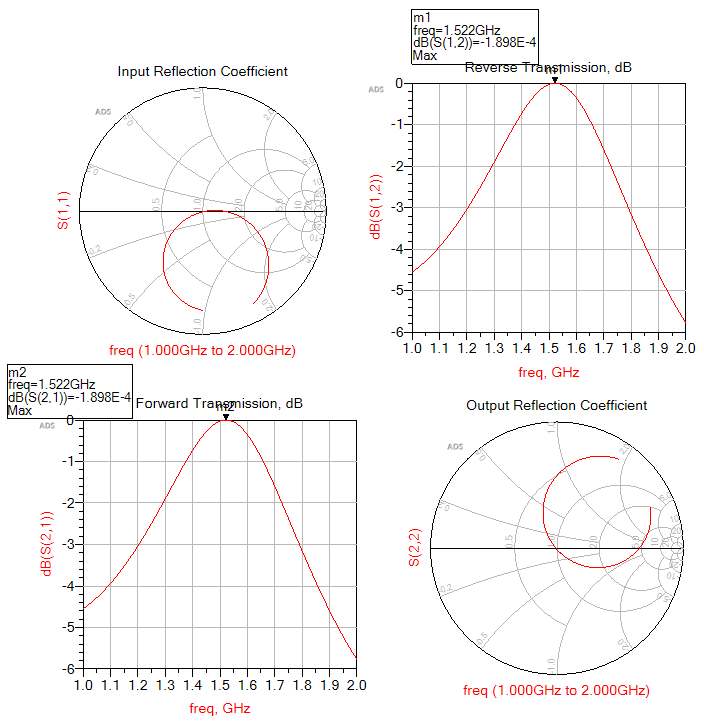

2.2 仿真结果
在1.5GHz时，衰减的大小极小，并趋于零，说明输入和输出匹配。
3. 微带双分支短截线匹配电路仿真
3.1 设计步骤及原理图
引入模块和控件
传输线匹配

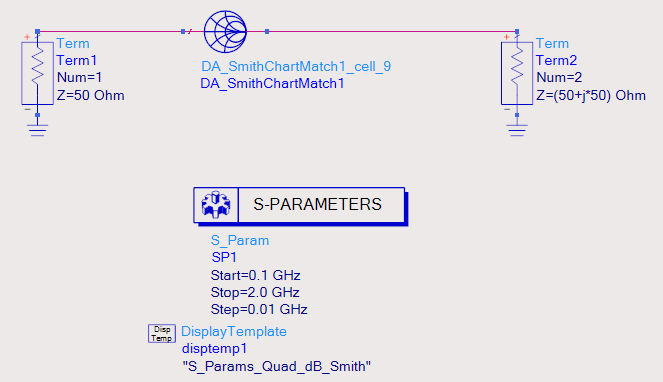

其设计图为
加入控件并通过计算优化

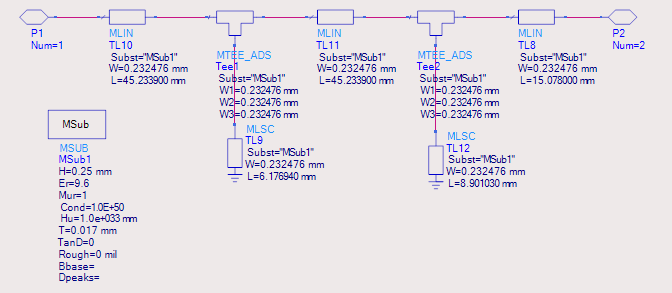

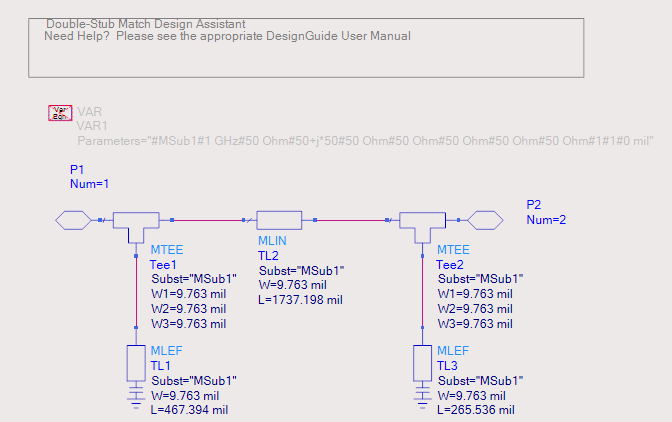

优化后设计图
3.2 仿真结果

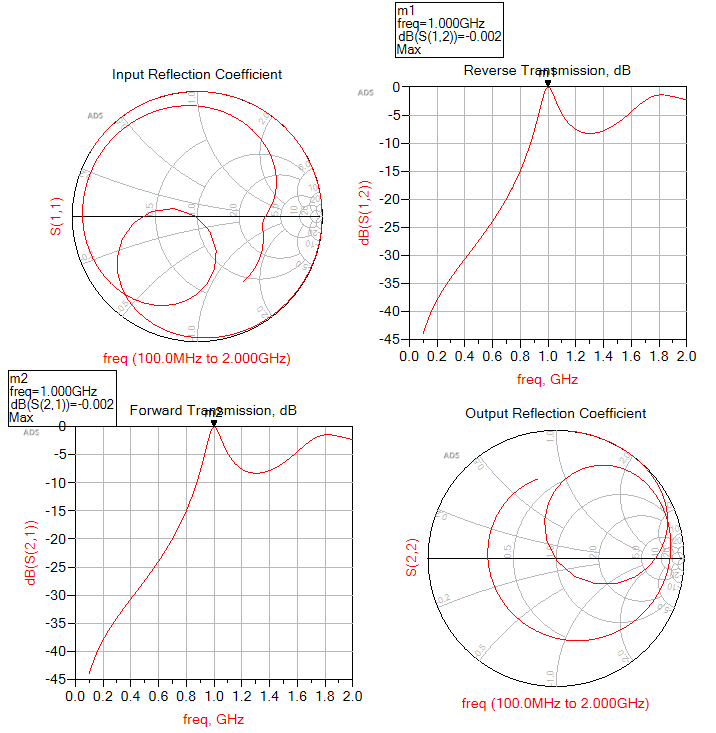

由图可以得到1GHz时，衰减接近0，说明匹配。其频率越低时，衰减趋于无穷。
四、实验总结：

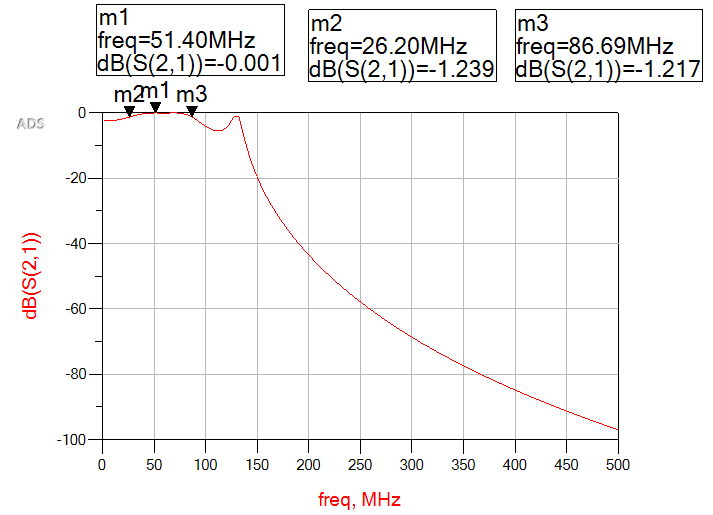

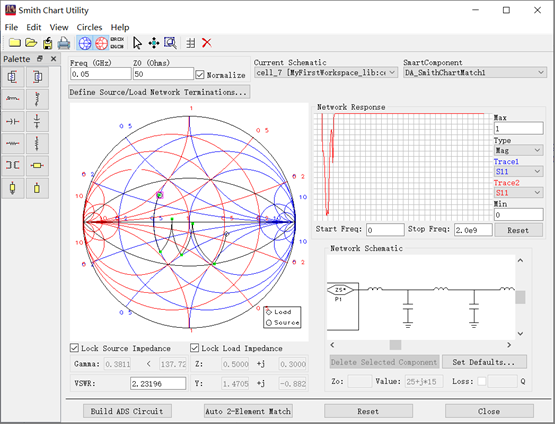

- 分立电容电感元件实现阻抗匹配实验中，如果要求节点品质因数Qn=1，重新设计LC匹配电路，画出电路原理图和频率响应曲线（S21），比较其与L型匹配电路在频率响应上的差别。

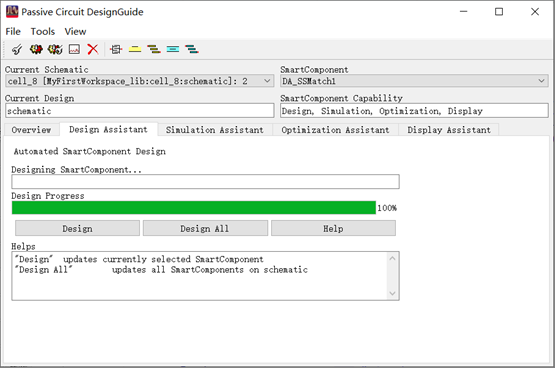

- 微带线双分支匹配设计，试使用面板中的双分支匹配控件“DSMtch”完成相同的设计目标，画出电路图和仿真图。
设计图

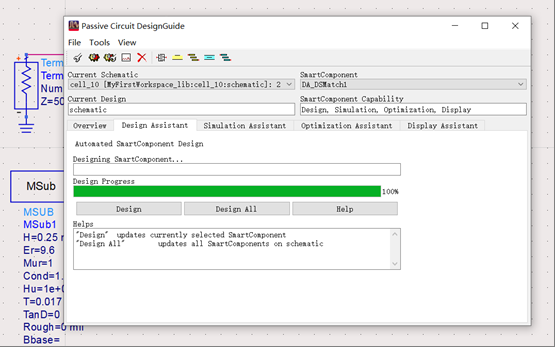

完成设计

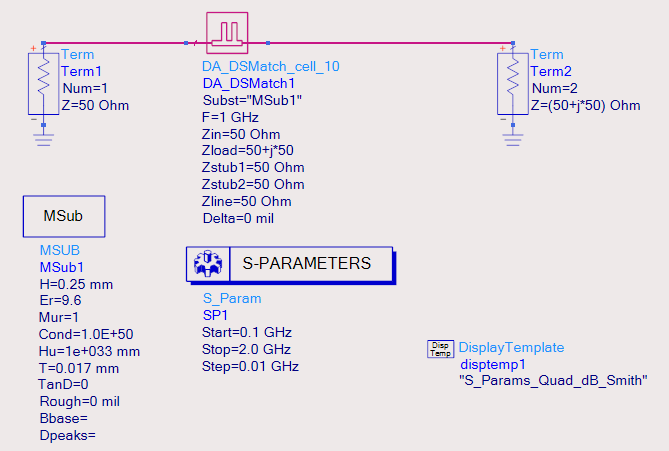

原理图
仿真结果
成功匹配。
