ADS板级PCIE_SI仿真

1. 文件准备
   ODB++格式文件

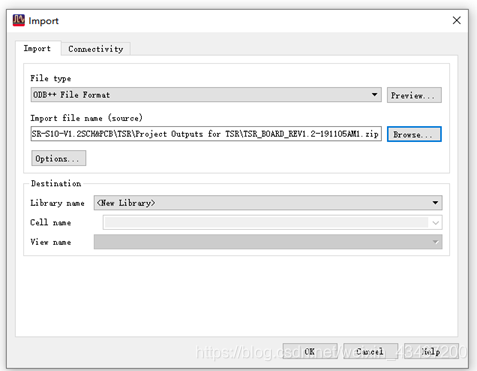

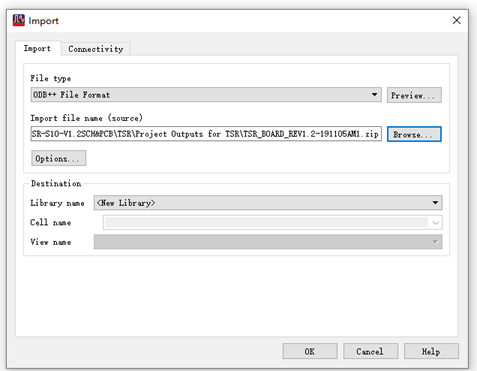

2. 建立好workspace后，主界面选择File→Import→Design


3. 点击OK导入完成


4. 叠层及材料设置：选择默认值即可

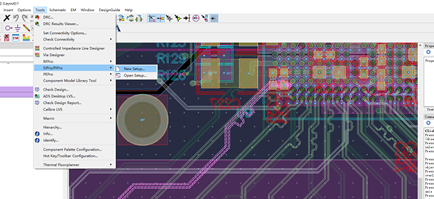

5. 启动SIPro，在弹出的窗口选择Yes/Ok即可



6. 设置仿真分析类型，SIPro/PIPro包含信号完整性类型的仿真和电源完整性类型的仿真，信号完整性仿真三未只有PA-SI Analysis。在仿真之前，需要先建立一个仿真类型。
   选中PA-SI Analysis，重命名为PCIE-SI

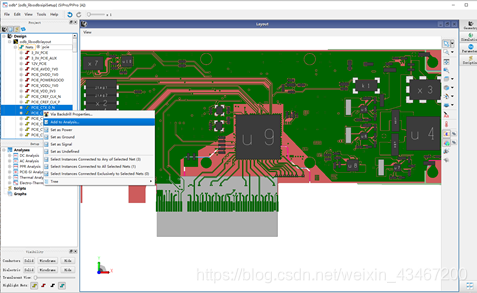

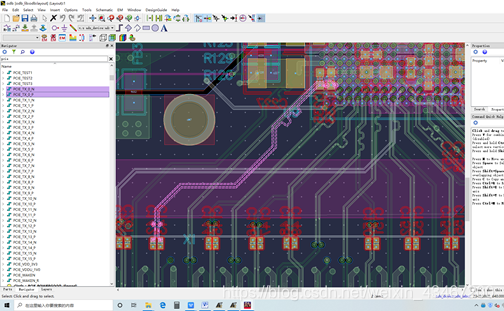

7. 选择需要仿真的网络，分配到PCIE-SI仿真分析中

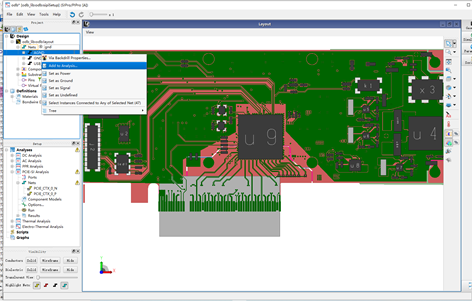

8. 每个仿真分析中，都需要参考网络，PCIE参考网络为AGND，将AGND添加到PCIE-SI中

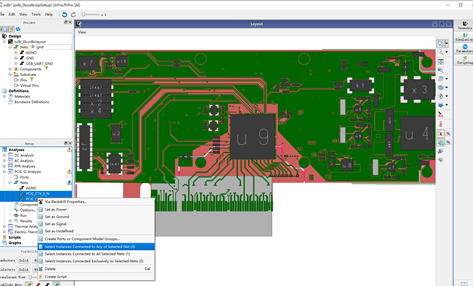

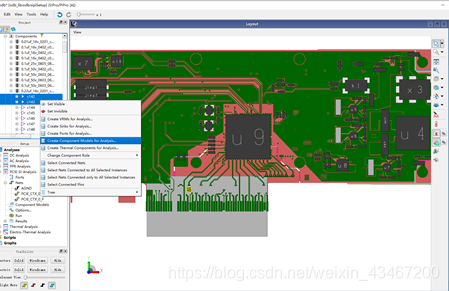

9. 添加电容元件。拖动滑动条，会看到有多个元件被选中，只选中电容元件添加到Analysis中，并将新添加的网络设置为 Signal

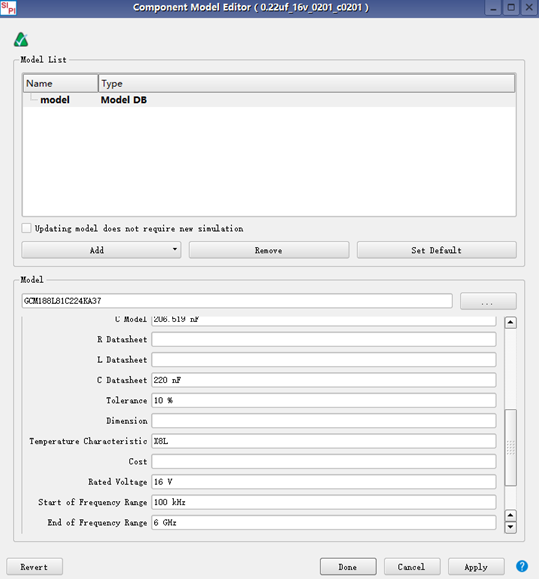

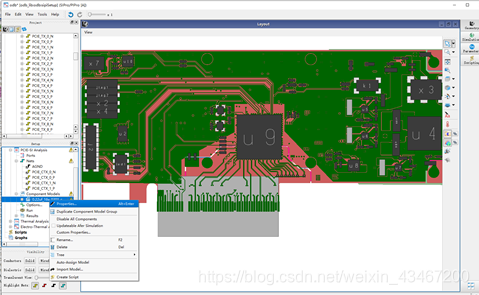

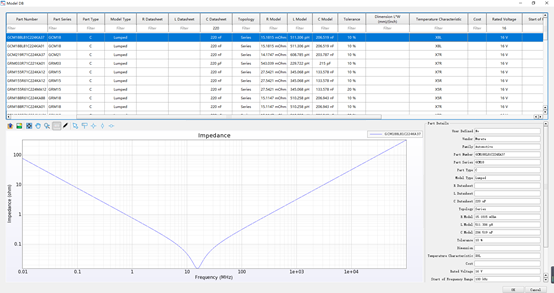

10. 为电容元件设置仿真模型，

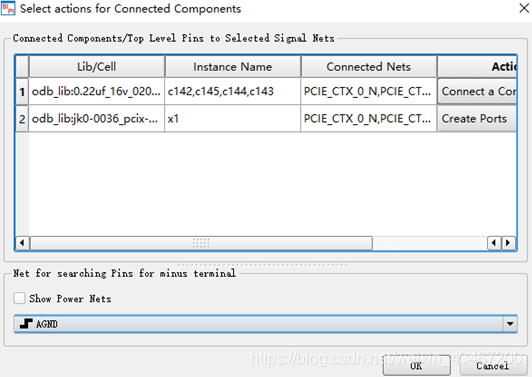

11. 设置仿真端口

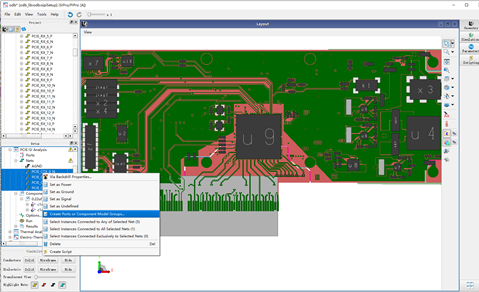

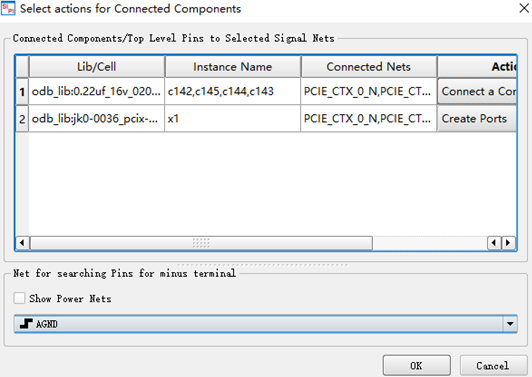

    同时选中4个信号网络，然后右击选择Create ports or component model group选项

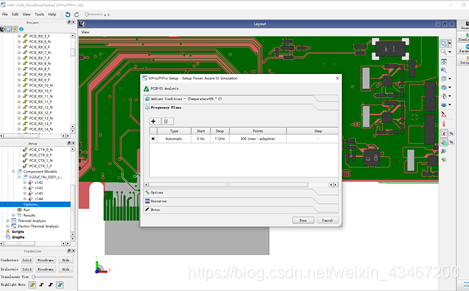

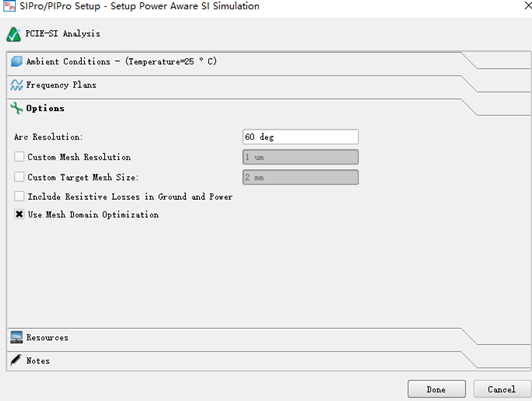

12 设置仿真频率和Option设置

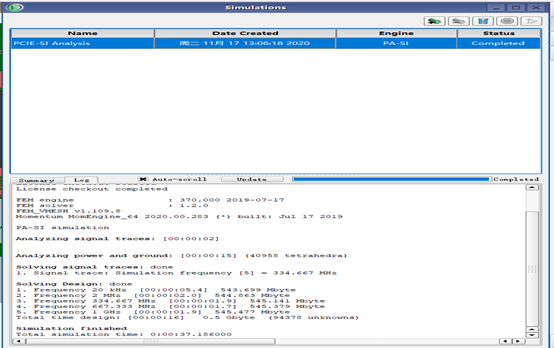

13 运行仿真

14 查看仿真结果

单端S参数-插损、回损、近端串扰、远端串扰结果

S参数-差分插损、回损结果
