dbc 格式
是vector公司定义的私有文件格式。因vector公司在汽车领域，用者甚众，dbc成为描述can matrix，can报文格式的一种重要形式。格式标准说明，见本人上传附件。
CAN协议领域，有很多CAN协议，通用的有J1939，还有很多私有协议。为了CAN网络内，不同节点间可以联调通讯，需要有种直观的形式来表示CAN节点网络报文的格式。这时dbc格式就应用而生了。
开源工具
https://github.com/ebroecker/canmatrix
参考
https://www.cnblogs.com/yao-zhang/p/10220665.html
通常我们拿到某个ECU的通信矩阵数据库文件，.dbc后缀名的文件。 直接使用CANdb++ Editor打开，可以很直观的读懂信号矩阵的信息，例如下图：
现在要把上图呈现的信号从.dbc文件中解析出来，供实现自动化仿真总线信号使用，比如使用python+支持can收发的硬件即可替代canoe实现信号仿真(性能上不够用，可满足功能测试所需)。
一个标准CAN帧中包含的信息有，消息ID、报文发送周期、 报文长度、信号信息等。

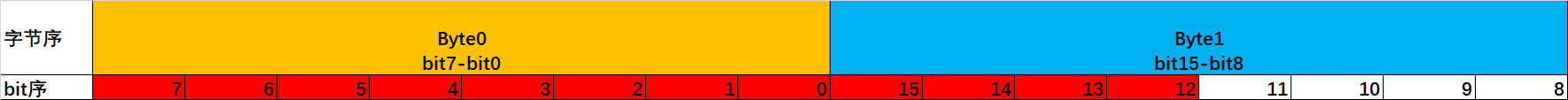

开始解析前，先了解一下报文帧。下表体现了摩托罗拉字节位序的报文发送时的字节序和bit序，一会儿可以帮助我们理解dbc中的定义
我使用了notepad++打开数据库文件，提取数据库文件中的关键信息。此处随意选取了其中一个ID=1015（dec）作为例子讲解。全文本搜索1015，结果如下：
Line 62: BO_ 1015 IPK_ODO_Consump: 8 Vector__XXX
Line 883: CM_ BO_ 1015 "Transmitted by IPK, including EV DTE odometer, power consumption and fuel consumption";
Line 884: CM_ SG_ 1015 IPK_EVDTEodometer "The EV DTE odometer ";
Line 1265: BA_ "GenMsgCycleTime" BO_ 1015 1000;
Line 1463: BA_ "GenSigStartValue" SG_ 1015 IPK_EVDTEodometer 4095;
Line 1967: VAL_ 1015 IPK_EVDTEodometer 4095 "Invalid" ;
挨个戳开每条搜索结果查看详细内容，逐句解释：
说明：dbc文件以空格符拆分数据信息，类似于csv文件以","拆分数据的意思，" "属于分隔符。还有其他分割信息的符号，如 "|"，","，"()"，"[]"等
1、报文消息数据格式解读
举例：以下是DBC中代表一条消息的描述信息
BO_ 1015 IPK_ODO_Consump: 8 Vector__XXX
解释：
BO_ 代表一条消息的起始标识
1015 消息ID的十进制形式，=0x3f7
IPK_ODO_Consump 消息名
: 分割符号
8 消息报文长度，帧字节数
Vector__XXX 发出该消息的网络节点，标识为Vector__XXX时未指明具体节点
2、信号信息数据格式解读
每条报文消息里面有多个报文信号，报文信号的信息的起始标识为"SG_", 它以一个"BO_"开始至下一"BO_"之间的内容止，详细报文消息以缩进1或2个空格符形式类似树图子节点的方式呈现。
举例：一条消息下的一个信号的信息，此处缩进一个空格
SG_ IPK_EVDTEodometer : 7|12@0+ (1,0) [0|999] "km" TBOX
解释：
SG_ 代表一个信号信息的起始标识
IPK_EVDTEodometer 信号名，分长名与短名，此处是短名。长名非必须存在，可以不定义
: 分割符号
7 信号起始bit
| 分割符号
12 信号总长度
@0+ @0表示是Motorola格式（Intel格式是1），+表示是无符号数据
(1,0) （精度值，偏移值）
[0|999] [最小值|最大值]， 物理意义的最小与最大，现实世界的有物理意义的值，比如此处仪表续航里程最大999KM
"km" "单位"
TBOX 接收处理此信号的节点，同样可以不指明，写为Vector__XXX
1）Motorola格式与Intel格式
这个决定了信号起始bit, 生成报文计算信号值时的大小端算法。
Motorola格式：
信号以高字节低位起始，此处占了12bit, 以第二字节的低bit 12位算起，计12个bit总长度，信号是连续的（此处连续针对低字节在前的字节发送序，参看LSB与MSB）。

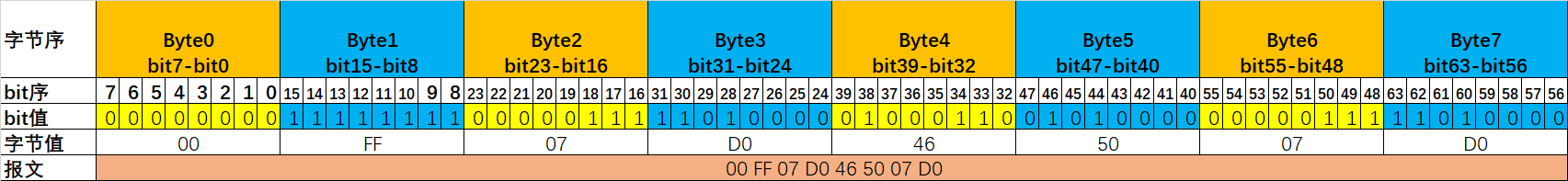

比如我设置续航里程998KM， 它的信号值在整条报文中表现为 3E,60,00,00,00,00,00,00
发送字节序

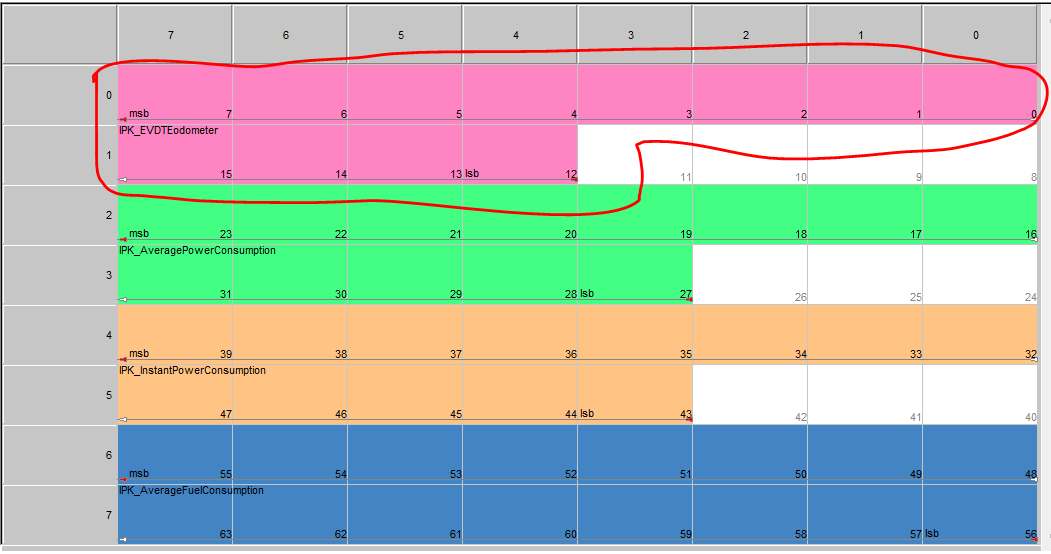

信号布局图 (横轴bit序，纵轴字节序；先从左至右，再由上至下阅读信号)
Intel格式：
信号以低字节低位起始，此处占了12bit, 以第一字节的低bit 0位算起，计12个bit总长度，信号是非连续的（发送的字节序体现出的信号值非连续，但是bit位是由低到高连续的）。
比如我设置续航里程998KM， 信号值在报文中为 E6,03,00,00,00,00,00,00
信号布局图(横轴bit序，纵轴字节序；先从右至左，再由上至下阅读信号)
2）精度值与偏移量，物理值与信号值的关系公式：
信号值*精度值 + 偏移量 = 物理值
总线上报文消息中传递的是信号值，当此信号传递到ECU时，需转换为物理意义的值在输出接口显示。
举例：
SG_ TCU_TransOilTemp : 7|8@0+ (1,-40) [-40|214] "°C" TBOX
若传感器显示16度，则 信号值=（物理值-偏移量）/精度值 = (16 - (-40))/1 = 56(dec) = 0x38， 报文呈现为“38,00,00,00,00,00,00,00” (此处00表示未设置信号，","分割字节，以上同)
3、消息与信号的详细描述
CM_ BO_ 1015 "Transmitted by IPK, including EV DTE odometer, power consumption and fuel consumption";
CM_ SG_ 1015 IPK_EVDTEodometer "The EV DTE odometer ";
解释：
CM_ 起始标识，我猜测CM_为comment缩写
4、消息发送周期
BA_ "GenMsgCycleTime" BO_ 1015 1000;
解释：
BA_ 起始标识，描述消息与信号更详尽的信息。 以上语句描述了消息的周期，单位ms
5、信号默认值，起始值
BA_ "GenSigStartValue" SG_ 1015 IPK_EVDTEodometer 4095;
解释：
BA_ 起始标识，描述消息与信号更详尽的信息。 以上语句描述了消息中具体信号的初始值，十进制表示
6、值枚举或特殊值列举或取值范围描述
VAL_ 1015 IPK_EVDTEodometer 4095 "Invalid" ;
解释：
VAL_ 起始标识符，对信号值的描述
