卷积神经网络(一):LeNet5的基本结构

article/2025/7/3 15:29:58

在机器视觉,图像处理领域,卷积神经网络取得了巨大的成功。本文将参考UFLDL和DEEPLEARNING.NET的教程,结合自己的理解,梳理一下卷积神经网络的构成以及其BP算法的求解。虽然利用theano可以方便的实现LeNet5,但是不利于学习和理解卷积神经网络,所以最后会自己动手用python实现一个简单的LeNet5,并尝试利用python的PyCUDA库进行加速。

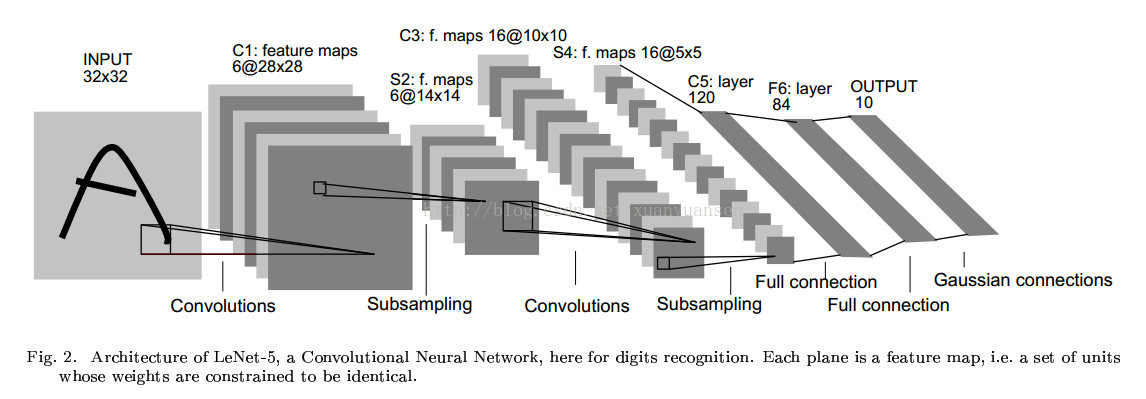

首先看LeNet5的结构,如下图所示(来自Yann LeCun的论文)。


对于卷积层,其计算公式为


其中K表示由L层到L+1层要产生的feature的数量,表示“卷积核”,表示偏置,也就是bias,令卷积核的大小为5*5,总共就有6*(5*5+1)=156个参数,对于卷积层C1,每个像素都与前一层的5*5个像素和1个bias有连接,所以总共有156*28*28=122304个连接(connection)。

对于LeNet5,S2这个pooling层是对C1中的2*2区域内的像素求和再加上一个偏置,然后将这个结果再做一次映射(sigmoid等函数),所以相当于对S1做了降维,此处共有6*2=12个参数。S2中的每个像素都与C1中的2*2个像素和1个偏置相连接,所以有6*5*14*14=5880个连接(connection)。

除此外,pooling层还有max-pooling和mean-pooling这两种实现,max-pooling即取2*2区域内最大的像素,而mean-pooling即取2*2区域内像素的均值。

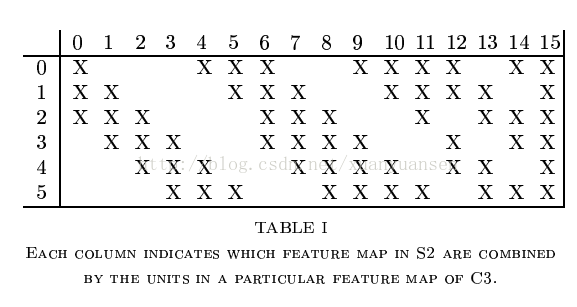

LeNet5最复杂的就是S2到C3层,其连接如下图所示。


前6个feature map与S2层相连的3个feature map相连接,后面6个feature map与S2层相连的4个feature map相连接,后面3个feature map与S2层部分不相连的4个feature map相连接,最后一个与S2层的所有feature map相连。卷积核大小依然为5*5,所以总共有6*(3*5*5+1)+6*(4*5*5+1)+3*(4*5*5+1)+1*(6*5*5+1)=1516个参数。而图像大小为10*10,所以共有151600个连接。

S4是pooling层,窗口大小仍然是2*2,共计16个feature map,所以32个参数,16*(25*4+25)=2000个连接。

C5是卷积层,总共120个feature map,每个feature map与S4层所有的feature map相连接,卷积核大小是5*5,而S4层的feature map的大小也是5*5,所以C5的feature map就变成了1个点,共计有120(25*16+1)=48120个参数。

F6相当于MLP中的隐含层,有84个节点,所以有84*(120+1)=10164个参数。F6层采用了正切函数,计算公式为,


输出层采用了RBF函数,即径向欧式距离函数,计算公式为,


以上就是LeNet5的结构。
